Принцип работы токарного станка основан на вращении заготовки, закреплённой в шпинделе, и поступательном перемещении режущего инструмента, установленного на суппорте. В результате взаимодействия этих движений с поверхности детали снимается слой материала.
С помощью токарного станка выполняют широкий спектр технологических операций:
-
наружное и внутреннее точение;
-
подрезание торцов;
-
сверление и растачивание отверстий;
-
зенкерование и развертывание;
-
нарезание метрической, дюймовой и других видов резьбы;
-
отрезку заготовок и обработку канавок.
Для полного понимания возможностей оборудования необходимо рассмотреть его конструкцию и функции каждого узла.

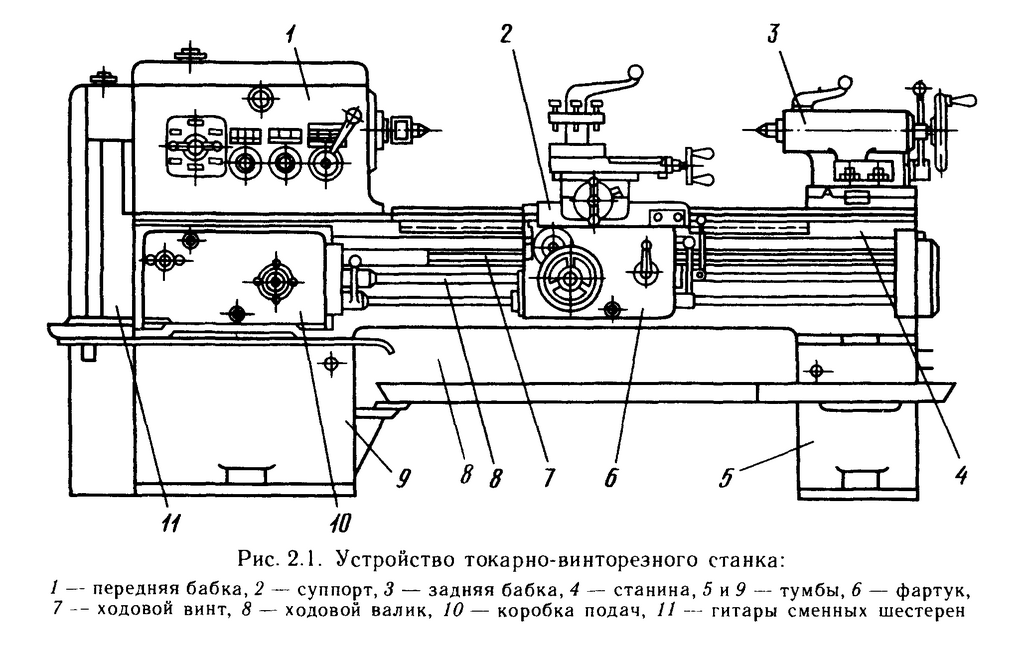

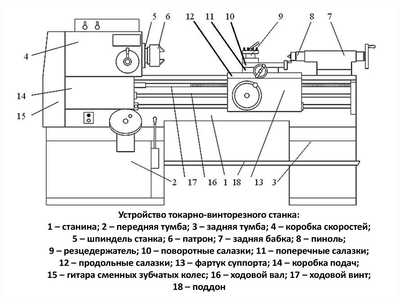

Общая схема устройства токарного станка
Все узлы токарного станка образуют единую механическую систему и работают согласованно. Заготовка фиксируется в передней бабке и приводится во вращение. При необходимости она дополнительно поддерживается задней бабкой. Режущий инструмент перемещается вдоль направляющих станины, обеспечивая съём металла.
Станина токарного станка
Станина является несущей основой станка и определяет его жёсткость, устойчивость и точность обработки. Именно на ней размещаются и фиксируются остальные узлы.
Основные особенности станины:
-
изготавливается преимущественно из серого чугуна (СЧ20, СЧ25);
-
обладает высокой виброустойчивостью и износостойкостью;
-
оснащена направляющими для перемещения суппорта и задней бабки.
По конструкции направляющие бывают:
-
плоскими — применяются в лёгких и средних станках;
-
призмовидными (треугольными) — обеспечивают высокую точность и применяются в тяжёлых станках;
-
комбинированными, сочетающими оба типа.
Передняя (шпиндельная) бабка
Передняя бабка расположена с левой стороны станины и служит для передачи вращения от электродвигателя к шпинделю.
В её состав входят:
-
механизм переключения скоростей;
-
редуктор (коробка скоростей);
-
элементы управления;
-
система передачи крутящего момента (ременная или зубчатая).
Передняя бабка позволяет изменять частоту вращения и направление шпинделя в зависимости от режима обработки.
Шпиндель токарного станка
Шпиндель — ключевой вращающийся узел, от которого напрямую зависит точность и качество обработки.
Функции шпинделя:
-
вращение заготовки с заданной скоростью;
-
фиксация заготовки или приспособлений;
-
передача сил резания на станину.
Шпиндель представляет собой полый стальной вал, установленный на высокоточных подшипниках. Внутреннее отверстие позволяет пропускать длинные прутки.
На шпинделе могут устанавливаться:
-
трёх- и четырёхкулачковые патроны;
-
цанговые зажимы;
-
планшайбы;
-
быстросменные гидро- и пневмопатроны.
Суппорт токарного станка
Суппорт предназначен для установки и перемещения режущего инструмента. Он обеспечивает подачу резца в различных направлениях относительно оси заготовки.
Основные элементы суппорта:
-
продольные (нижние) салазки;
-
поперечные салазки;
-
поворотная верхняя часть;
-
резцедержатель;
-
фартук.
Суппорт может перемещаться вручную или автоматически, что позволяет выполнять как простые, так и сложные операции.
Фартук токарного станка
Фартук расположен на передней части суппорта и служит для управления подачами.
Назначение фартука:
-
преобразование вращения ходового вала или винта в поступательное движение;
-
включение продольной и поперечной подачи;
-
синхронизация движения при нарезании резьбы;
-
защита механизмов от перегрузки.
В классических станках фартук представляет собой сложный механический узел с муфтами и шестернями, а в станках с ЧПУ его функции частично выполняет электронная система управления.
Задняя бабка токарного станка
Задняя бабка расположена на правой стороне станины и выполняет вспомогательные функции.
Основные задачи задней бабки:
-
поддержка длинных заготовок;
-
установка осевого инструмента (сверл, зенкеров, разверток);
-
обеспечение соосности обработки.
В её конструкцию входят:
-
основание с зажимным механизмом;
-
корпус с возможностью поперечной регулировки;
-
пиноль с коническим отверстием (обычно Морзе №2–№4).
Для высоких скоростей применяются вращающиеся центры, снижающие трение и износ.
Виды токарных станков по металлу

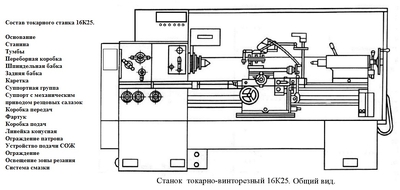

Токарно-винторезные станки
Универсальные станки, предназначенные для точения и нарезания резьбы. Наиболее распространены в единичном и мелкосерийном производстве.
Токарно-револьверные станки
Оснащаются револьверной головкой с несколькими инструментами. Отличаются высокой производительностью и применяются в серийном производстве.
Карусельные токарные станки
Имеют вертикальный шпиндель и предназначены для обработки крупногабаритных и тяжёлых деталей. Используются в тяжёлом машиностроении.
Как выбрать токарный станок по устройству
При выборе оборудования необходимо учитывать:
-
тип и размеры обрабатываемых деталей;
-
объём производства;
-
требуемую точность;
-
условия эксплуатации;
-
квалификацию персонала.
Грамотный выбор станка — это компромисс между функциональностью, стоимостью и надёжностью.
Заключение
Токарный станок представляет собой сложную систему взаимосвязанных узлов, где каждый элемент играет важную роль. Знание устройства станка позволяет:
-
правильно эксплуатировать оборудование;
-
повышать точность обработки;
-
предотвращать поломки;
-
осознанно выбирать станок под конкретные задачи.
Для универсальных работ подходит токарно-винторезный станок, для серийного производства — револьверный, а для обработки крупных деталей — карусельный.
