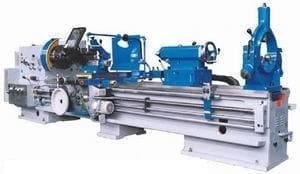

Универсальный токарный станок 16К40/5000
Артикул: ros16К405000
Преимущества универсального токарного станка 16К40/5000:
- Высокая производительность
- Надежность и долговечность
- Широкий диапазон применения
- Простота в использовании
Особенности токарного станка 16к40/5000:
- Рабочая длина 5000 мм
- Максимальный диаметр обработки 1600 мм
- Возможность обработки различных материалов
- Удобное управление и настройка
Назначение универсального токарного станка 16к40/5000:
Токарный станок 16К40/5000 предназначен для точной обработки деталей больших размеров с высокой степенью точности.
Сферы применения:
Машиностроение:
Станок применяется для изготовления деталей для различных механизмов и оборудования.
Производство:
Используется в производственных цехах для изготовления серийных деталей.
Ремонт и обслуживание:
Помогает в проведении ремонтных работ и обслуживании оборудования.
Закажите универсальный токарный станок 16К40/5000 уже сегодня и убедитесь в его эффективности и высоком качестве!
Универсальный токарный станок 16К40/5000 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямого, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики токарно-винторезного станка 16к40-5
| Характеристика | Значение |
|---|---|
| Наибольший диаметр устанавливаемой заготовки, мм | |
| — над станиной | 840 |
| — над суппортом | 490 |
| — над выемкой в станине | 1070* |
| Наибольшая длина обрабатываемой заготовки, мм | 5000 |
| Длина выемки в станине от торца фланца шпинделя, мм | 450* |
| Наибольший вес устанавливаемой заготовки, кг | 3500 |
| Высота резца, устанавливаемого в резцедержателе, мм | 40 |
| Размер конца шпинделя передней бабки по din | 11М |
| Внутренний конус в шпинделе бабки шпиндельной (метрический) | 115 |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Пределы частот вращения шпинделя, об/мин | 10—1250 |
| Пределы рабочих подач, мм/об | |
| — продольных | 0,033—5,6 |
| — поперечных | 0,013—2,064 |
| — резцовых салазок | 0,013—2,064 |
| Пределы шагов нарезаемых резьб | |
| — метрических, мм | 1—224 |
| — дюймовых, ниток/дюйм | 28—0,25 |
| — модульных, модуль | 0,25—56 |
| — питчевых, питч диам. | 112—0,5 |
| Ускоренное перемещение суппорта, мм/мин | |
| — продольное | 5200 |
| — поперечное | 2000 |
| Наибольшее усилие резания, кн | 20 |
| Наибольший крутящий момент на шпинделе, кнм | 3 |
| Мощность главного привода, квт | 18,5 |
| Габаритные размеры (вместе с электрооборудованием), мм | |
| Дхшхв | 7240x1860x1625 |
| Масса кг | 9350 |
| * — для токарных станков с гапом. | |
Стандартное оборудование
- люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
- люнет подвижный (диам. 20-150 мм);
- патрон трехкулачковый диам. 400 или 315 мм.
Оборудование за отдельную плату
- люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
- патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
- резьбоуказатель;
- конусная линейка;
- резцедержатель с быстросъемными блоками.
