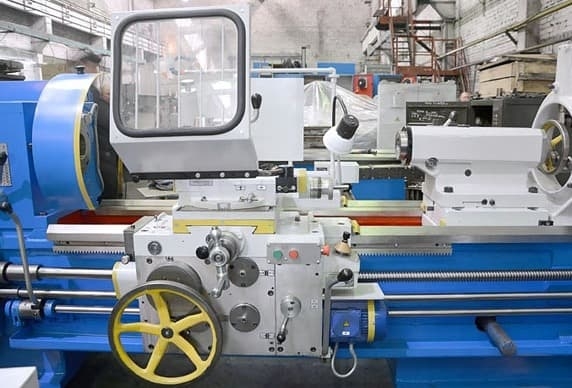

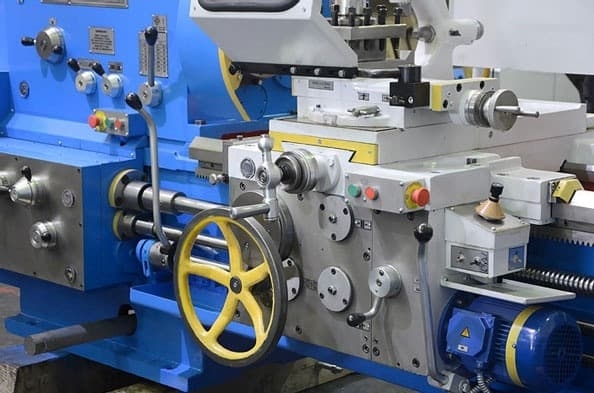

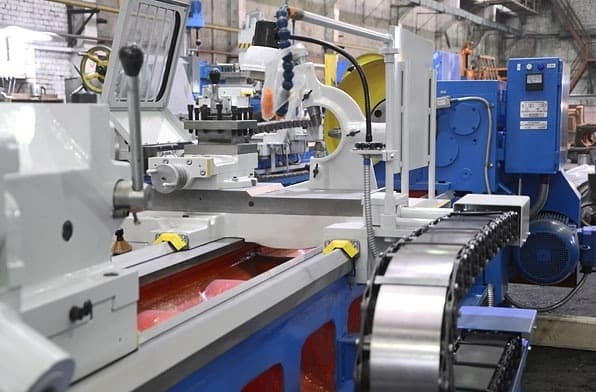

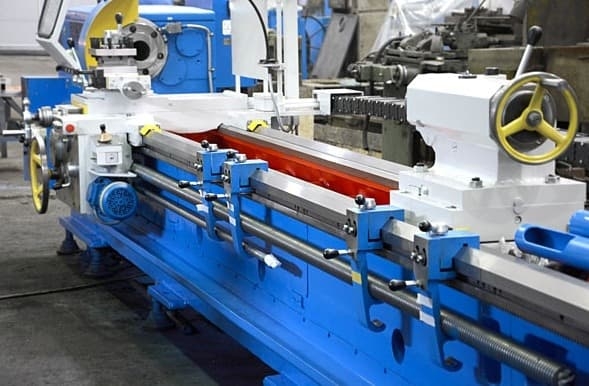

Универсальный токарный станок 1М63/5000
Артикул: ros1М635000
Универсальный токарный станок 1М63/5000
Универсальный токарный станок 1М63/5000 от Stanko-Market.ru - это надежное и мощное оборудование для точной обработки деталей различных размеров. Этот станок обладает рядом преимуществ, которые делают его отличным выбором для производства в различных отраслях промышленности.
Преимущества:
- Высокая производительность и точность обработки
- Долговечность и надежность конструкции
- Простота в использовании и обслуживании
- Широкий диапазон скоростей и подач для различных видов обработки
- Компактный размер и удобство в установке
Особенности:
- Максимальный диаметр обработки: 630 мм
- Максимальная длина обработки: 5000 мм
- Шпиндель с постоянной мощностью
- Универсальный патрон для крепления инструмента
- Система автоматической смазки для продления срока службы
Назначение и сферы применения:
Универсальный токарный станок 1М63/5000 идеально подходит для производства деталей различных размеров и форм. Он может использоваться в машиностроении, автомобильной промышленности, энергетике, судостроении и других отраслях, где требуется точная обработка металлических деталей.
Приобретите универсальный токарный станок 1М63/5000 от Stanko-Market.ru и получите надежное оборудование для вашего производства!
Токарно-винторезный станок 1М63Н (1М63) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Преимущества 1м63/5000
- жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики токарно-винторезного станка 1м63
| Характеристика | Значение |
|---|---|
| Наибольший диаметр обрабатываемой заготовки, мм: | |
| Устанавливаемой над станиной | 700 |
| Обрабатываемой над станиной | 630 |
| Обрабатываемой над суппортом | 350 |
| Устанавливаемой над выемкой станины | 900* |
| Наибольшая длина обрабатываемой заготовки, мм | 5000 |
| Длина выемки в станине от торца фланца шпинделя, мм | 450* |
| Размер конца шпинделя передней бабки по din | 11М |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 105 |
| Пределы частоты вращения шпинделя, об/мин | 10…1250 |
| Пределы рабочих подач суппорта, мм/об: | |
| Продольных | 0,033…5,6 |
| Поперечных | 0,013…2,064 |
| Резцовых салазок | 0,010…1,76 |
| Пределы шагов нарезаемых резьб: | |
| Метрических, мм | 1…224 |
| Дюймовых, число ниток на 1" | 28-0,25 |
| Модульных, модуль | 0,25-56 |
| Питчевых, питч | 112…0,5 |
| Ускоренное перемещение суппорта, мм/мин: | |
| Продольное | 5,2 |
| Поперечное | 2 |
| Наибольший вес устанавливаемой заготовки, кг | 3500 |
| Мощность привода главного движения, квт | 15 |
| Габаритные размеры станка 1м63, мм: | |
| Длина | 7250 |
| Ширина | 1780 |
| Высота | 1550 |
| Масса токарно-винторезного станка, кг | 9000 |
| * для станков с гапом. | |
Комплект поставки 1м63/5000
- Люнет неподвижный (Ф20-350мм) – 1 шт.
- Люнет подвижный (Ф20-150мм) – 1 шт.
- 4-х позционный резцедержатель – 1 шт.
- 3-х кулачковый патрон (Ф400мм.) – 1 шт.
- Втулка переходная – 1 шт.
- Центр (морзе 6) – 2 шт.
- Кулачки обратные – 1 комп.
- Кулачки прямые – 1 комп.
- Ключи:
- Патрона – 1 шт.
- Резцедержки – 1 шт.
- Люнета – 1 шт.
- Сменные шестерни:
- Z – 57 – 1 шт.
- Z – 60 – 1 шт.
- Z – 72 – 1 шт.
- Руководство по эксплуатации – 1 шт.
.png)
