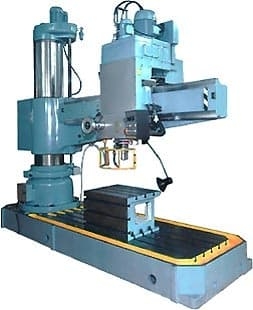

Радиально-сверлильный станок 2А576
Артикул: ros2А576
Радиально-сверлильный станок 2А576
Преимущества станка 2а576:
- Высокая точность сверления
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон скоростей сверления
- Многофункциональность
Особенности станка 2а576:
- Мощный электродвигатель
- Регулируемая глубина сверления
- Жесткая конструкция для стабильной работы
- Низкий уровень вибрации
- Система смазки для продления срока службы
Назначение станка 2а576:
Радиально-сверлильный станок 2А576 предназначен для сверления отверстий различных диаметров и глубин в различных материалах, таких как металл, дерево, пластик и другие.
Сферы применения станка 2а576:
- Производство металлических конструкций
- Мебельное производство
- Строительная отрасль
- Машиностроение
- Производство электроники
Cтанок радиально сверлильный 2А576 может использоваться для металлообработки сверлением, рассверливанием, зенкерованием и нарезкой резьбы.
Компоновка металлообрабатывающих станков 2А576 традиционная для сверлильных станков и включает в себя:
- Стационарную плиту с Т-образными пазами для зажима обрабатываемой детали, закрепленную на фундаменте, на которой установлен цоколь либо внутренняя колонна (ОС2146А; ОС2567; 2А587 и 2А587);
- Наружную колонну, поворачивающуюся на подшипниках вокруг внутренней колонны (ОС2146A; ОС2567; 2А587 и 2А576);
- Рукав с возможностью вертикального перемещения по колонне и с возможностью вращения вокруг вертикальной оси вместе с колонной;
- Сверлильную головку с возможностью горизонтального перемещения по направляющим рукава;
- Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки;
Описание радиально сверлильного станка 2а576
Подача обеспечивается гильзой шпинделя. Все остальные перемещения — позиционирующие.
Все части радиально-сверлильного станка 2А576 перемещаются с минимальным усилием и фиксируются в рабочем положении посредством гидравлических зажимов.
Все органы управления сосредоточены на панели управления сверлильной головки.
Предварительный набор частоты вращения и подачи шпинделя, а также гидравлическое управление коробками скоростей и подач обеспечивает быстрое изменение режимов.
Фрикционная муфта, встроенная в коробку скоростей, обеспечивает быстрый реверс при нарезке резьб и предохраняет коробку скоростей от перегрузок. Шпиндель сверлильного станка уравновешен в любой точке его перемещения.
Штурвальное устройство управления сверлильной головкой имеет возможность выключения механической подачи при достижении заданной глубины сверления.
Технические характеристики радильно-сверлильного станка 2а576
| Диаметр сверления в стали, мм | 80 |
| Диаметр сверления в чугуне, мм | 100 |
| Крутящий момент шпинделя, нм | 1600 |
| Осевое усилие на шпинделе, н | 32000 |
| Мощность главного двигателя, квт | 7,5 (11) |
| Осевое перемещение шпинделя, мм | 500 |
| Перемещение головки по рукаву, мм | 2000 |
| Перемещение рукава по колонне, мм | 1100 |
| Вращение рукава вокруг колонны, грд | 360 |
| Частота вращения шпинделя, об/мин | 9—1800 |
| К-во частот вращения шпинделя | 24 |
| Подачи шпинделя на оборот, мм/об | — |
| Подачи шпинделя в минуту, мм/мин | 2—1600 |
| К-во подач шпинделя | Бесступ. |
| Конус шпинделя | ISO50 |
| Длина, мм | 4180 |
| Ширина, мм | 1280 |
| Высота, мм | 4125 |
| Вес 2А576 , кг | 11850 |
Размеры радиально сверлильного станка 2а576
 |
|
Комплектация
- Станок 2А576
- Инструменты для обслуживания
- Руководство по эксплуатации
- Упаковка.
Стандартное напряжение электрической сети — 380В, 50Гц.
За дополнительную плату возможна установка на металлообрабатывающий станок электроаппаратуры для других значений напряжения сети.
