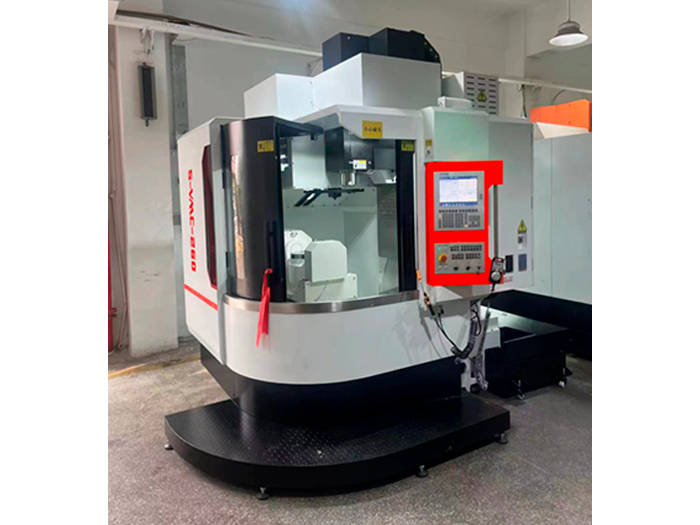

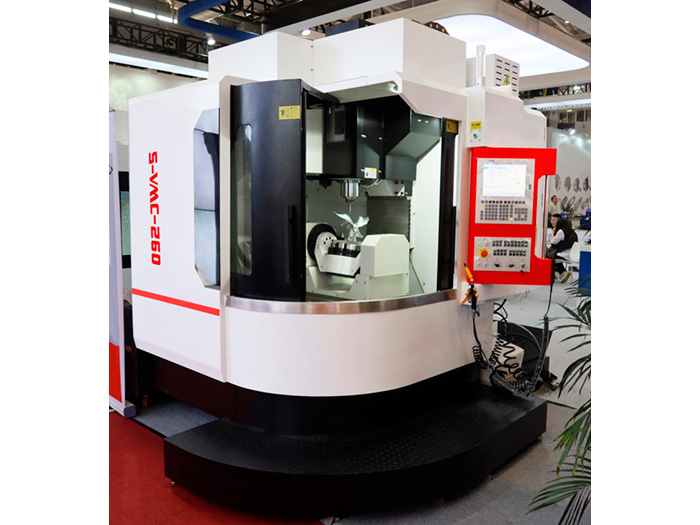

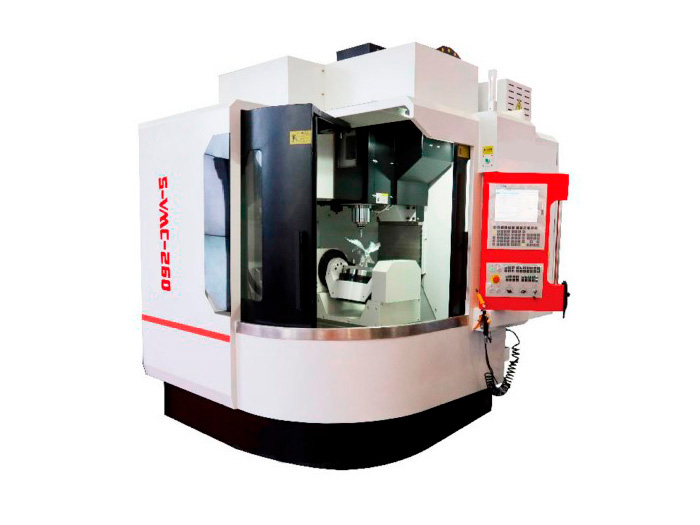

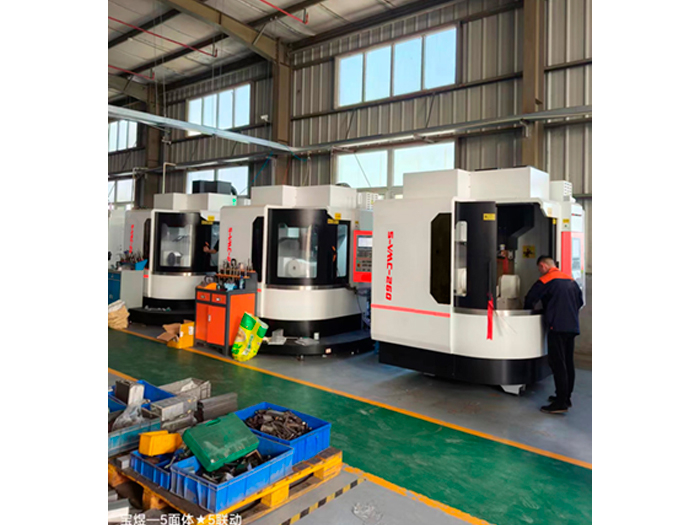

5-осевой фрезерный обрабатывающий центр VMC260
Артикул: mos300001
Особенности
• 5-осевой фрезерный центр VMC260 — это высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для изготовления как единичных, так и серийных сложных деталей;
• Пятиосевая обработка позволяет значительно расширить номенклатуру выпускаемых деталей, обеспечивая повышенные точность и качество, а также оптимизацию использования режущего инструмента. Она сокращает число переустановок, что экономит время, уменьшает вероятность ошибок и увеличивает точность, так как исключаются погрешности при переустановке детали. Благодаря этому повышается производительность станка, а также достигается гибкость и универсальность, позволяя обрабатывать широкий спектр материалов и выполнять различные операции;
• Обработка может быть произведена фрезерованием, растачиванием, сверлением, нарезанием резьбы, зенкерованием и другими операциями;

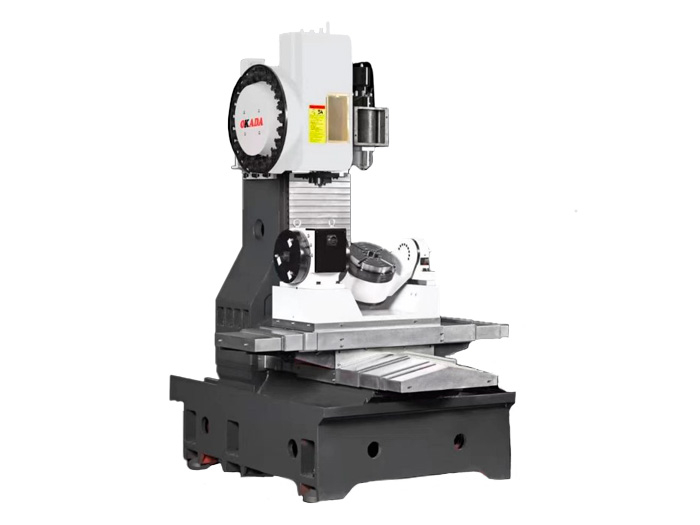

• Материалы станины и стола изготавливаются из высокопрочного чугуна, отлитого в смоляные песчаные формы. Применяется высокоточная поддержка направляющих с оптимальным расположением ползунков, обеспечивающая высокую жесткость и стабильность точности;
• Система подачи с сервомотором переменного тока приводит в движение шариковый винт для линейного движения оси. Направляющие и винт оснащены системой автоматической смазки с регулируемым циклом и количеством масла;
• Система охлаждения поддерживает постоянную температуру шпинделя и осей A/C, обеспечивая точность движений. Охлаждение режущего инструмента, включающая устройства для подачи охлаждающей жидкости и сдува стружки, своевременно отводит тепло, образующееся в процессе обработки.
Рекомендации
• Высокоскоростные, производительные, высокоточные 5-осевые фрезерные станки со станиной мостового типа обладают высокой жесткостью, что обеспечивает точность и высокую эффективность работы. За счет компоновки и быстроходного шпинделя они подходят для обработки сложных и объемных деталей с минимумом переустановов;
• Центр предназначен для комплексной обработки заготовок из стали, чугуна, цветных металлов и сплавов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, металлургической, горнодобывающей, станкостроительной промышленности.
Стандартная комплектация VMC260
- Система ЧПУ SYNTEC 220M-5;
- Поворотный стол с двойным прямым приводом;
- Механический шпиндель с прямым подключением;
- Инструментальный магазин на 24 инструмента дискового типа;
- Жесткое нарезание резьбы;
- Пневматическая централизованная система смазки;
- Система охлаждения инструмента;
- Масляный охладитель шпинделя;
- Освещение рабочей зоны и зоны инструмента;
- Инструменты и расходники для технического обслуживания станков;
- Ленточный конвейер удаления стружки;
- Пистолет для смывания стружки;
- Руководство по эксплуатации;
- Контроллер -SYNTEC, Тайвань
- Винт -THK, Япония
- Подшипниковые узлы винта -NSK/NACHI, Япония
- Линейные направляющие качения -THK, Япония
- Шпиндель -Speedcn, Тайвань
- Поворотный стол -Speedcn, Тайвань
- Двигатели линейных приводов -YASKAWA,Япония
- Основные элементы пневмосистемы - Китай
- Основные элементы системы смазки - Китай
- Основные элементы электротехнической части -SCHNEIDER, Франция
- Чиллер -JOY
- Теплообменник -JOY
- Инструментальный магазин -OKADA, Япония
- Защита направляющих -SPEESCN, Китай
- СОЖ-станция - Китай
- Защита - Китай
Технические характеристики VMC260
| Характеристика | Значение |
|---|---|
| Система чпу | Syntec 220M-5 |
| Опциональные системы чпу | Siemens, Heidenhain, HNC, Lync |
| Производитель | Китай |
| Код номенклатуры | КА-00070583 |
| Страна-производитель | КНР |
| Оси | 5 |
| Тип привода | шарико-винтовая пара / червячная пара |
| Размер стола, мм | 260 |
| Грузоподъемность, кг | 60 |
| Поворот стола, ° | 360 |
| Угол наклона стола, ° | 110 |
| Тип направляющих | качения |
| Расстояние от торца шпинделя до стола, мм | 37 – 407 ± 5 |
| Количество одновременно управляемых осей | 5 |
| Ход по оси х, мм | 500 |
| Ход по оси y, мм | 510 |
| Ход по оси z, мм | 450 |
| Ход по осям x/y/z, мм | 500 / 510 / 450 |
| Скорость быстрого хода по осям х/y/z, м/мин | 24 |
| Максимальная скорость вращения оси в, об/мин | 80 |
| Максимальная скорость вращения оси a/с, об/мин | 58 / 224 |
| Конус шпинделя | BBT-40 |
| Частота вращения шпинделя, об/мин | 15000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), нм | 36 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 1.8 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 230 |
| Максимальная длина инструмента, мм | 200 |
| Точность позиционирования по осям x/y/z, мм | 0.005 / 0.005 |
| Повторяемость по осям x/y/z, мм | 0.005 |
| Повторяемость по осям a / с, ʺ | 5 |
| Позиционирование по осям a / с, ʺ | 10 |
| Электропитание, в/гц | 3х380/50 |
| Давление воздуха, бар | 7 |
| Мощность двигателя, квт | 7.5 |
| Мощность сервомоторов x, y, z, квт | 2 / 2 / 3 |
| Длина, мм | 1970 |
| Ширина, мм | 2186 |
| Высота, мм | 2460 |
| Вес, кг | 3800 |
| Размер упаковки, мм | 2800x2200x2400 |
