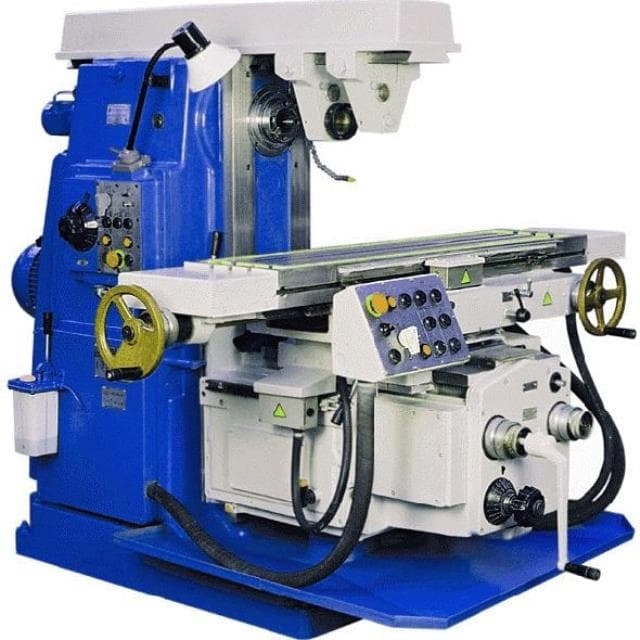

Горизонтально фрезерный станок 6Т82
Артикул: ros6Т82
Горизонтально фрезерный станок 6Т82
Приветствуем вас на странице товара горизонтально фрезерного станка 6Т82 от Stanko-Market.ru. Этот станок - надежное и мощное оборудование, которое станет незаменимым помощником в вашем производстве.
Преимущества товара:
- Высокая производительность и точность обработки
- Простая настройка и удобное управление
- Долговечность и надежность конструкции
- Многофункциональность и широкий диапазон настроек
Особенности товара:
- Мощность: 7,5 кВт
- Скорость вращения шпинделя: 100-3000 об/мин
- Ходы по осям: X - 900 мм, Y - 400 мм, Z - 450 мм
- Рабочая поверхность стола: 1600x400 мм
Горизонтально фрезерный станок 6Т82 предназначен для обработки металлических и деревянных деталей различной сложности. Он идеально подходит для производства мебели, металлоконструкций, инструментов и других изделий.
Этот станок найдет свое применение в различных отраслях промышленности, таких как машиностроение, мебельное производство, автомобильная промышленность и другие.
Не упустите возможность приобрести горизонтально фрезерный станок 6Т82 от Stanko-Market.ru и улучшить производственные процессы в вашей компании!
Горизонтально фрезерный станок 6Т82 предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Высокая жесткость станков позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Большая мощность привода главного движения и тяговое усилие продольной подачи стола позволяют производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Станки моделей 6Т82, 6Т82-27 и 6Т83, 6Т83-27 оснащены столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Технологические возможности станков могут быть расширены за счет применения накладной фрезерной, делительной и долбежной головок, круглого поворотного стола. Станки выпускаются в различных исполнениях по напряжению и частоте питающей сети. Поставляются запасные части.
Особенности конструкции
- механизированное крепление инструмента в шпинделе;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение шпинделя при остановке электромагнитной муфтой.
- разнообразные автоматические циклы работы станка;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность
Технологические возможности фрезерного станка 6т82:
- Высокая производительность
- Точность и высокое качество обработки
- Автоматизация процесса обработки
- Надежность и долговечность
Состав и конструкция фрезерного станка 6т82
- Перечень составных частей фрезерного станка 6Т82
- станина
- коробка переключения
- пульт боковой
- коробка скоростей
- устройства электромеханического зажима инструмента
- шкаф управления
- стол и салазки
- механизм замедления подачи
- пульт основной
- консоль
- коробка подач
Перечень органов управления фрезерным станком 6т82
- Указатель скоростей шпинделя
- Кнопка "Толчок шпинделя"
- Переключатель "Зажим-отжим инструмента"
- Кнопка "Перемещение стола вперед, влево, вверх"
- Переключатель выбора направления перемещения стола
- Кнопка "Перемещение стола назад, вправо, вниз"
- Кнопка "Стоп перемещения стола"
- Кнопка "Замедленная подача"
- Кнопка "Быстрое перемещение стола" (дублирующая)
- Кнопка "Стоп" аварийная
- Кнопка "Стоп шпинделя" (дублирующая)
- Рукоятка переключения скоростей шпинделя
- Кнопка "Пуск шпинделя" (дублирующая)
- Ручное перемещение хобота
- Зажим серег
- Зажимы салазок
- Клавиша "Перемещение стола влево"
- Клавиша "Перемещение стола вправо"
- Клавиша "Стоп продольного перемещение стола"
- Зажимы стола
- Переключатель включения режима работы стола "Ручной - механический"
- Маховик ручного продольного перемещения стола
- Кнопка "Пуск шпинделя"
- Кольцо-нониус
- Лимб механизма поперечных перемещений стола
- Ручное поперечное перемещение стола
- Кнопка "Стоп" аварийная
- Ручное вертикальное перемещение стола
- Переключатель выбора режима работы станка
- Грибок переключения подач
- Кнопка "Стоп шпинделя"
- Переключатель "Замедленная подача"
- Кнопка "Быстрое перемещение стала"
- Клавиш "Стоп вертикального перемещения стола"
- Клавиша "Перемещение стола вниз"
- Клавиша "Перемещение стола вверх"
- Маховик ручного продольного перемещения стола (дублирующий)
- Клавиша "Стоп поперечного перемещения стола"
- Клавиша "Перемещение стола вперед"
- Клавиша "Перемещение стола назад"
- Зажим хобота
- Вводной выключатель
- Переключатель направления вращения шпинделя "Влево-вправо"
- Переключатель насоса охлаждения "Включено-выключено"
- Переключатель выбора автоматических циклов по рамке
- Переключатель выбора автоматических циклов стола
- Зажим консоли
- Зажимы поворотных салазок
- Рукоятка ручного вертикального и поперечного перемещений стола, (съемная)
Технические характеристики 6т82
| Характеристика | Значение |
| Размеры рабочей поверхности стола, мм | 1250х320 |
| Наибольшее перемещение стола, мм | |
| - продольное | 800 (850*) |
| - поперечное | 320 |
| - вертикальное | 370 |
| Поворот стола в обе стороны, град | 45 |
| Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм | 30-450 (280-650*) |
| Пределы частот вращения шпинделя, мин -1 | 31,5-1600 (50-2500*) |
| Диапазон подач стола, мм/мин: | |
| - продольных | 12,5-1600 |
| - продольных (бесступенчато регулируемый) | 5-3150* |
| - поперечных | 12,5-1600 |
| - поперечных (бесступенчато регулируемый) | 5-3150* |
| - вертикальных | 4,1-530 |
| - вертикальных (бесступенчато регулируемый) | + |
| Ускоренное перемещение стола, мм/мин: | |
| - продольное | 4000 |
| - поперечное | 4000 |
| - вертикальное | 1330 |
| Мощность электродвигателей приводов, квт | |
| - основного шпинделя | 7,5 |
| - подач стола | 3 |
| Конус шпинделя по гост 30064-93 | ISO 50 |
| Максимальная масса обрабатываемой детали с приспособлением, кг | 1000 |
| Максимальное тяговое усилие приводов стола, н: | |
| - продольное и поперечное | 40000 |
| - вертикальное | 25000 |
| Габаритные размеры, мм: | |
| Дхшхв | 2280x1965x1690 |
| Масса 6Т82 (6Р82) станка с электрооборудованием, кг | 3150 |
| Дополнительная по заказу: | |
| - цифровая индикация ф1 | + |
| - направляющие из фторопласта | + |
Примечания
станки по требованию заказчика могут быть оснащены механизмом пропорционального (в 2 раза) замедления рабочей подачи
* по спец. заказу
Оборудование для 6т82 (6р82) за отдельную плату:
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Долбежная головка ПИ 695
- Накладная фрезерная головка ПИ 73005
- Тиски станочные 7200-0220-02
.png)
