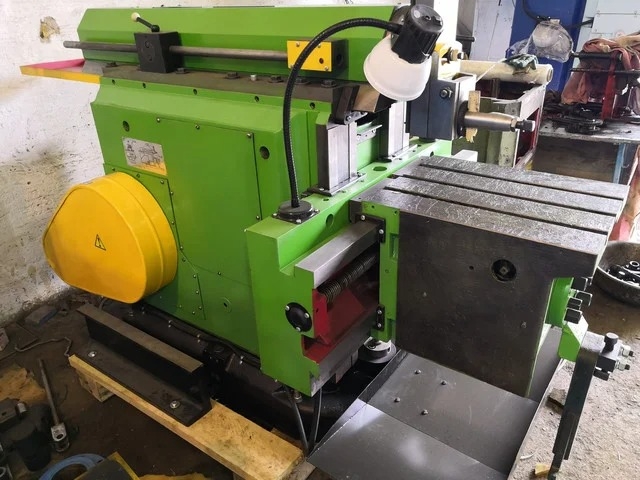

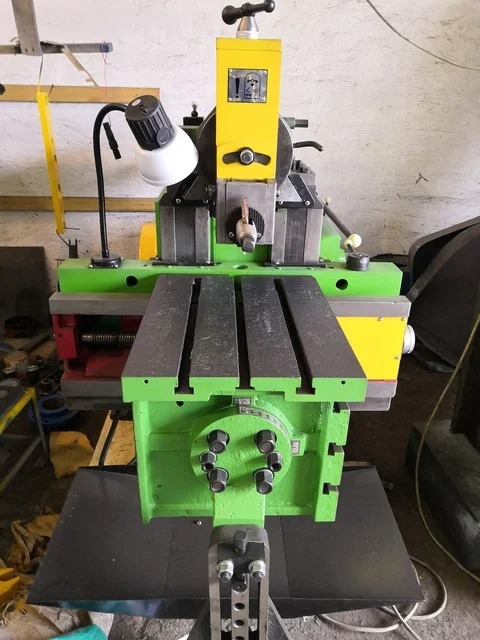

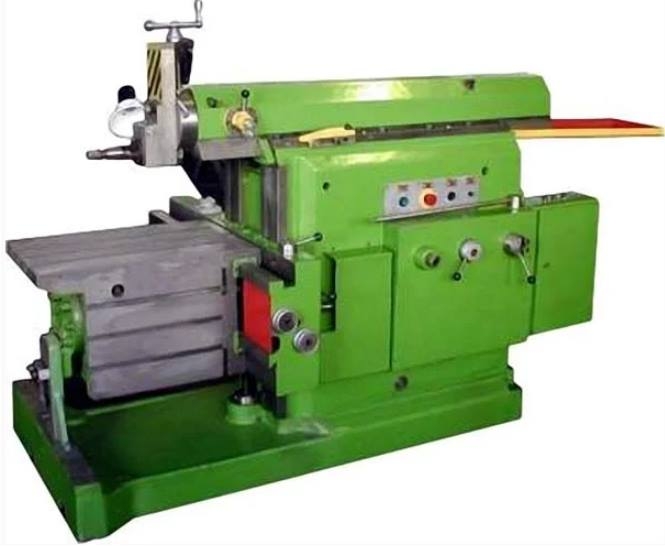

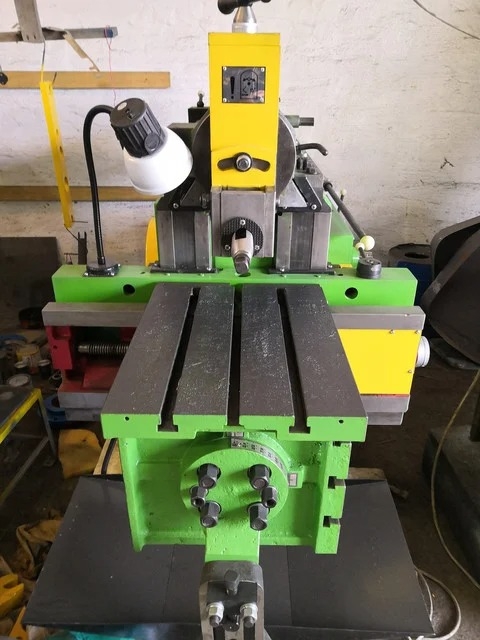

Поперечно-строгальный станок 7305
Артикул: ros7305Т
Поперечно-строгальный станок 7305 - это высокоточное оборудование, которое обеспечивает быструю и качественную обработку дерева. Этот станок отличается высокой производительностью и надежностью, что делает его идеальным выбором для производственных предприятий различных отраслей.
Преимущества
- Высокая производительность
- Надежность и долговечность
- Точность и качество обработки
- Удобство в использовании
- Гарантированное гарантийное обслуживание
Особенности
- Мощность: 5 кВт
- Длина рабочего стола: 2 м
- Ширина строгального вала: 305 мм
- Толщина обрабатываемого материала: до 150 мм
Назначение
Поперечно-строгальный станок 7305 предназначен для выполнения широкого спектра работ по строганию и обработке дерева. Он идеально подходит для производства мебели, дверей, оконных блоков, а также других изделий из древесины.
Сферы применения
Этот станок находит применение на деревообрабатывающих предприятиях, мебельных фабриках, столярных мастерских и других производствах, где требуется высокоточная обработка деревянных материалов.
Поперечно-строгальный станок 7305Т предназначен для обработки резцом горизонтальных, вертикальных и наклонных, плоских и фасонных поверхностей, а также для прорезания пазов, канавок.
Станки поперечно-строгальные модели 7305Т, 7305ТД, 7305 предназначены для работы в механических цехах машиностроительных заводов, в инструментальных и ремонтных цехах других отраслей промышленности.
Поперечно - строгальный станок 7305Т, 7305ТД, 7305 изготавливается заводом в двух исполнениях: в исполнении с прямоугольным неповоротным столом (основное исполнение) и в исполнении с универсальным поворотным столом (изготавливается по заказу за отдельную плату).
Поперечно строгальный станок 7305Т предназначены для обработки строганием как плоских, так и фасонных горизонтальных, вертикальных и наклонных поверхностей, а также для прорезания пазов и канавок. При комплектовании долбежной головкой, круглым столом на станке, возможно, производить обработку поверхностей методом долбления.
Станки 7305ТД и 7307ТД являются базовой моделью и изготавливаются с основным прямоугольным столом, имеющим две рабочие поверхности вращения вокруг продольной оси, оснащен долбежной головкой, комплектом инструмента для обслуживания.
Поперечно-строгальные станки 7305, 7305ТД, 7305Т, 7307ГТ, 7307ТД (комплектуется долбежной головкой) предназначены для обработки строганием как плоских, так и фасонных горизонтальных, вертикальных и наклонных поверхностей, а также для прорезания пазов и канавок.
При комплектовании долбежной головкой, круглым столом на станке, возможно, производить обработку поверхностей методом долбления.
Станки 7305 и 7307 являются базовой моделью и изготавливаются с основным прямоугольным столом, имеющим две рабочие поверхности вращения вокруг продольной оси, оснащен долбежной головкой, комплектом инструмента для обслуживания.
Производитель может вносить незночительные изменения в конструкцию 7305Т без уведомления потребителей.
Технические характеристики 7305т
| Параметр | Значение |
| Ход ползуна, мм | 500+10 |
| Расстояние от опорной поверхности резца до станины (вылет), мм | 560 |
| Перестановка ползуна, мм | 310 |
| Расстояние между рабочей поверхностью стола и направляющим ползуна, мм | 400 |
| Размеры верхней рабочей поверхности стола, мм | 500x400 |
| Количество т-образных пазов на рабочей поверхности стола | 3 |
| Ширина т-образных пазов,мм | 18 |
| Расстояние между осями т-образных пазов, мм | 100 |
| Ход стола в горизонтальном направлении, мм | 530 |
| Ход стола в вертикальном направлении, мм | 310 |
| Угол поворота стола | 90...0...900 |
| Ход салазок суппорта до входа в станину, мм | 170 |
| Угол поворота суппорта до входа в станину | 60...0...600 |
| Угол поворота основной доски резцедержателя | 150 |
| Сечение резца, мм | 32x20 |
| Количество скоростей ползуна | 8 |
| Диапазон чисел двойных ходов ползуна, мин-1 | 13.2...150 |
| Количество горизонтальных подач стола | 25 |
| Диапазон горизонтальных подач стола на один двойной ход ползуна | 0.2...5 |
| Количество подач суппорта | 6 |
| Диапазон подач суппорта на один двойной ход ползуна | 0.16...1 |
| Скорость быстрого перемещения стола в горизонтальном направлении, м/мин | 4 |
| Скорость быстрого перемещения стола в вертикальном направлении, м/мин | 0.8 |
| Допускаемое усилие резания на ползуне, кн | 17.6 |
| Мощность главного привода, квт | 5.5 |
| Число оборотов, мин-1 | 1000 |
| Габаритные размеры, мм | 2310x1055x1550 |
| Масса, кг | 1980 |
Стандартная комплектация 7305т
- Станок модели 7305Т в сборе.
- Рукоятка кривошипная.
- Рукоятка с выталкивателем.
- Стружкосборник.
- Ремень В(Б)-1400 3шт.
- Светильник станочный НКТ.
Дополнительные опции 7305т
- Суппорт.
- Механизм вертикальной подачи суппорта.
- Тиски станочные с пневмоприводом ГОСТ 14904-80.
- Тиски станочные с ручным приводом ГОСТ 14904-80.
Устройство, схема работы 7305т
Поперечно-строгальный станок модели 7305-Т может быть использован в ремонтных и производственных цехах и мастерских для выполнения строгальных работ на горизонтальных, вертикальных и наклонных поверхностях (как плоских так и фасонных), на станке могут выполняться прорезания пазов, канавок. Конструкционной особенностью станков строгальных модели 7305 Т является жесткая станина, что обеспечивает необходимую точность обработки.
Поперечно-строгальный станок 7305Т предназначен для обработки резцом вертикальных, горизонтальных, наклонных плоских и фасонных поверхностей деталей, а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется на заводах индивидуального и мелкосерийного производства.
Станина станка 7305Т установленная на фундаментную плиту имеет коробчатую форму и является достаточно жесткой. Что придаёт станку необходимую точность обработки.
На станине сверху имеются горизонтальные направляющие, по которым перемещаются ползун с прикрепленным к нему суппортом. Поперечно-строгальный станок 7305Т имеет направляющие с регулировочным клином для регулировки зазоров в процессе эксплуатации, что повышает надёжность станка и его бесперебойную работу.
Ползун с суппортом резцовой головки перемещается по направляющим при помощи кулисного механизма. Суппорт имеет ручную и автоматическую подачи. При автоматической подаче, суппорт перемещается только вниз.
Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.
Суппорт имеет ручное и механическое (по заказу) перемещения. Имеется механизм подъема резца при обратном ходе ползуна. Стол имеет ручное, механическое и ускоренное перемещения.
Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода. Коробка подач обеспечивает 25 подач стола. Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка осуществляется от отдельного электродвигателя, включаемого с кнопочной станции.
Станок поперечно-строгальный 7305Т в основном исполнении изготавливается с прямоугольным неповоротным столом. Так же по желанию клиента станок может комплектоваться долбежной головкой, круглым столом на станке, что позволит производить обработку поверхностей методом долбления.
