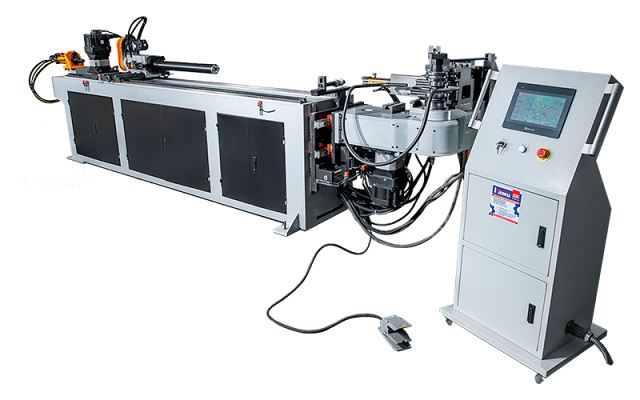

Автоматические трубогибочные станки с ЧПУ IRONMAC IB-CNC
(голосов 763)
Артикул: kam106702
Трубогибы предназначены для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток). Могут использоваться такие материалы труб как: мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.
Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.
Данная серия нацелена на серийное и крупносерийное производство.
Трубогибы применяются в следующих областях промышленности:
- Автомобильная промышленность
- Авиационная промышленность
- Производство мебели (столы, стулья, фурнитура и т. д.)
- Спортивный инвентарь
- Производство полотенцесушителей и многие другие направления.
Примеры сечений обрабатываемых изделий
Получаемые изделия
Преимущества IRONMAC IB-CNC
- Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей
- Система прижимов на линейных направляющих HIWIN - скорость и точность перемещений.
- Эргономичная система ЧПУ (на русском языке) на базе Windows
- Высокая точность гибки (± 0,15 мм), которая сохраняется на весь срок службы оборудования
- Высокая точность поворота трубы (± 0,15 мм)
- Высокая точность подачи заготовки на заданную длину (± 0,15 мм)
- Повторяемость изделий 87%
- Утонение стенки не более 12%
- Автоматическая система смазки дорна - экономит вспомогательное время, препятствует закусыванию трубы
Конструктивные особенности IRONMAC IB-CNC
 |
Управление станком через touchscreen дисплей PLC контроллер WEINVIEW Система ЧПУ на русском языке;Память на 5000 программ (16 шагов в каждой);Управление станком интуитивно понятно и доступно каждому;Оператор может установить параметры гиба вручную через специальное окно управления;Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия. |
 |
Автоматический поворот Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°. |
 |
Автоматическая подача трубы Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм. |
 |
Автоматическая система смазки дорна Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки. |
 |
Автоматический гибочный блок Контролируется от системы ЧПУ, в базовой комплектации работает от гидравлического привода, опционально может быть заменен на сервомотор. |
 |
Система зажимного узла на линейных направляющих HIWIN Обеспечивают скорость и точность премещений, по сравнению с классическим исполнением «ласточкин хвост». |
| Манометры на всех гидравлических магистралях Позволяют отслеживать состояние системы, данные передаются на стойку ЧПУ. |
|
 |
Маркировка проводки Позволяет быстро обслуживать оборудование, обнаруживать перебои в сети. |
 |

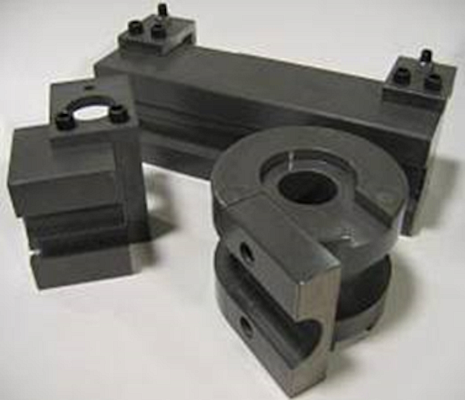

Система быстрого съема/установки выглаживателя Позволяет сократить время замены оснастки в 2 раза. |
 |
Редуктора RV Установлены в базовой комплектации по осям с сервомоторами. |
 |
Каждая машина имеет свой УИН По которому можно быстро отследить историю машины, подобрать запчасти, тем самым ускорив и упростив сервисное и гарантийное обслуживание. |
 |
Пульт выносной для аварийного останова |
 |
Защита оператора от удара гибочным узлом Щиток оснащён концевыми выключателями, мгновенно оснанавливающими станок в случае срабатывания защиты по касанию. |
Комплектация IRONMAC IB-CNC
| Модификацию 2А1S Базовая модель серииCNCимеет модификацию2А1S, что означает:А- количество осей на сервоприводе.S- количество уровней роликов. |
.png)
