Автоматический трубогибочный станок с ЧПУ DW89CNC
Артикул: mos50005
Особенности
• Полностью автоматический трубогибочный станок DW89CNC предназначен для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток) с маркировкой CE, ISO90001, UL, EAC. Станок способен работать с различными материалами труб, такими как: низкоуглеродистая сталь, нержавеющая сталь, медь, алюминий и т.д. Количество изгибов для каждой трубы - PLC 32/CNC 99;
• Оснащён электрической системой для гибки труб (возможен гидравлический вариант). Имеет электрическую подачу и вращение труб, что обеспечивает удобство работы для оператора;

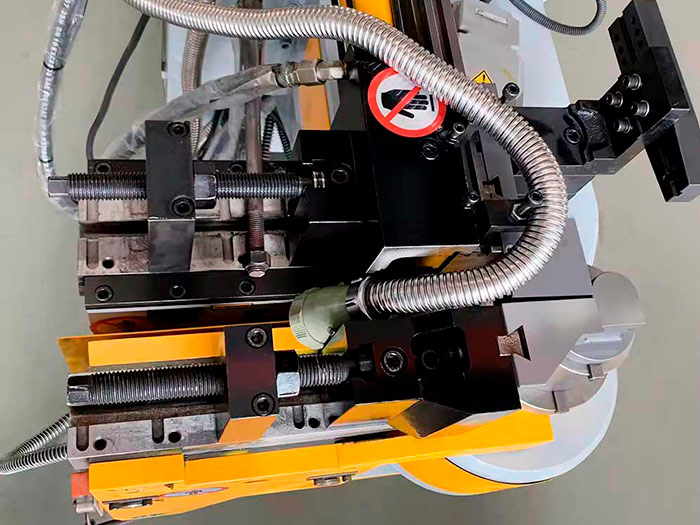

• Система гидравлического зажима трубы и подвижного дорна обеспечивает высокую точность и качество выполнения изгиба;

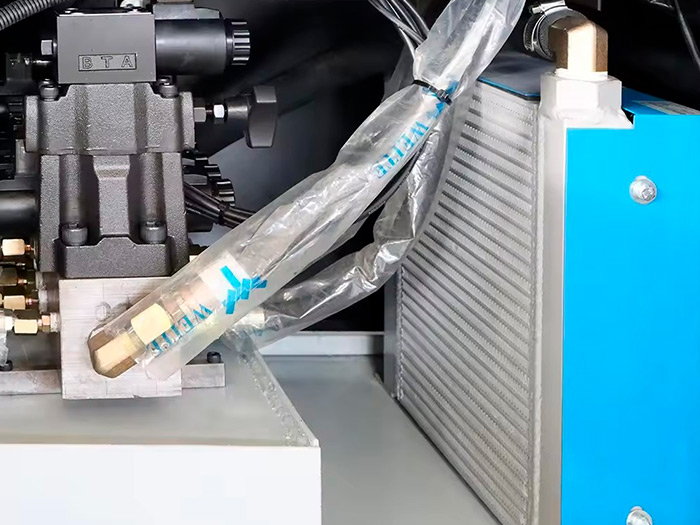

• Имеет возможность выбора типа охлаждения: воздушное, водяное или масляное. Также оснащен функцией автоматической смазки для поддержания стабильной работы и препятствует закусыванию трубы;

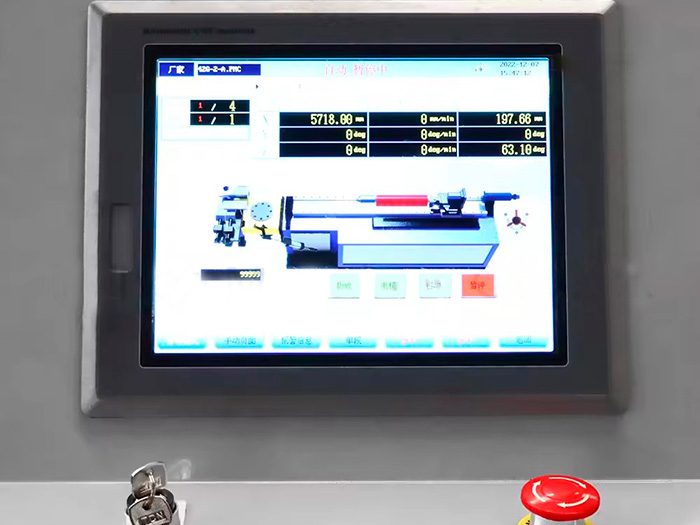

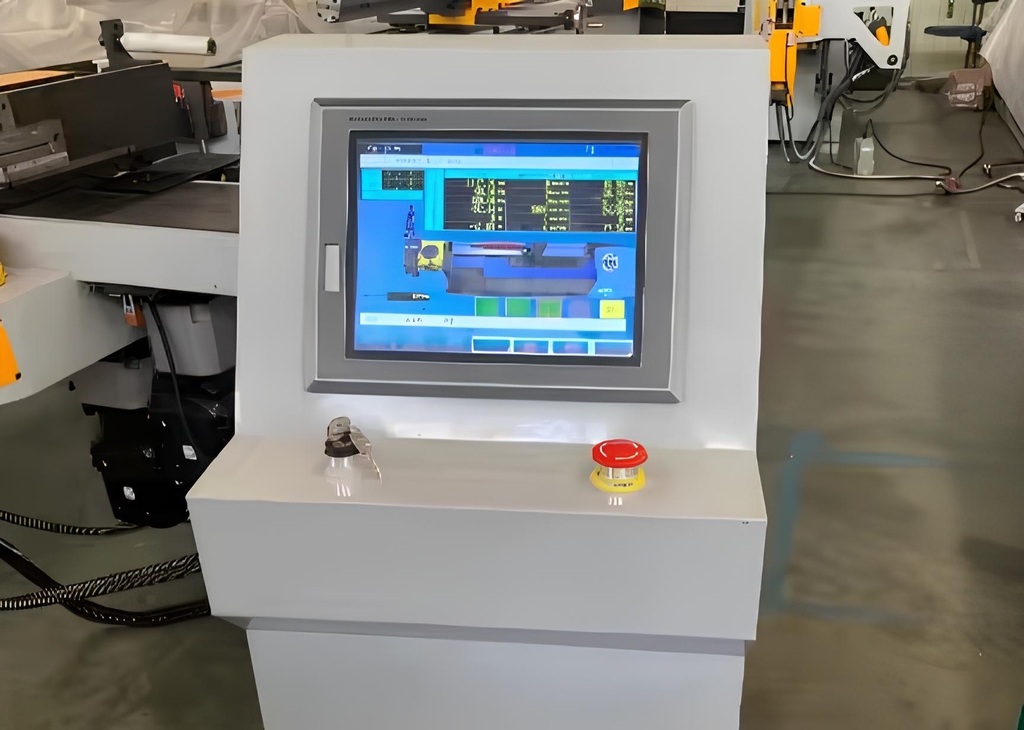

• Управление осуществляется через сенсорный экран с возможностью выбора языка, включая русский, английский или любые другие языки. В качестве контроллера ПЛК используется промышленный компьютер (опционально промышленный ПК с ОС Windows XP), обеспечивающий стабильную и надежную работу станка;
• Станок также оснащён возможностью аварийной остановки работы, что значительно повышает уровень безопасности оператора при выполнении производственных задач. В комплекте имеется выносной пульт для аварийного останова, позволяющий быстро и эффективно прервать работу станка в случае возникновения непредвиденных ситуаций;
• Позволяет сохранить до 2000 групп (до 20 гибов на группу) с параметрами гибки, обеспечивая удобство в работе с различными типами заготовок. Способ ввода данных осуществляется посредством системы координат Y.B.C/X.Y.Z, что обеспечивает гибкость в настройке и программировании операций гибки.
Рекомендации
• Автоматические трубогибы широко применяются на производствах различных металлических конструкций, автомобильных деталей, систем отопления и кондиционирования, мебельной продукции, спортивного оборудования и другой продукции из труб и профилей;
• Станки серии CNC идеально подходят для серийного и крупносерийного производства. Они обеспечивают высокую точность и повторяемость гибки, что позволяет значительно повысить производительность и качество готовых изделий.
Комплектация DW89CNC
Стандартная:
- Управление станком через touchscreen-дисплей PLC контроллер WEINVIEW;
- Система ЧПУ на базе Windows на русском языке;
- Редуктора RV;
- Комплект оснастки для гибки трубы с CLR = 2,5D трубы (Набор роликов, прижимных матриц и дорн под один типоразмер трубы);
- Инструменты и расходники для технического обслуживания станков;
Дополнительная:
- Стандартный гибочный ролик, ползун и прижим:
- Разглаживатель:
Также его использование может потребоваться при определённых условиях и типах труб. Разглаживатель изготавливается из бронзового сплава.
Его основная функция — поддерживать ровное прилегание поверхности трубы к гибочному ролику, чтобы улучшить качество гибки и предотвратить
смятие и появление гофр на месте изгиба. Разглаживатель следует менять после приблизительно 500 изгибов;

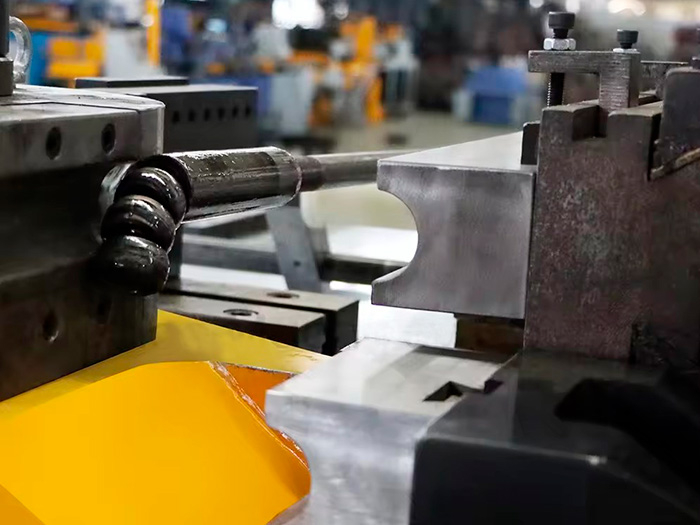

- Дорн:
разрыв трубы. Стандартный тип представляет собой металлический стержень. При радиусе изгиба менее 2 диаметров трубы рекомендуется использовать
"шариковый дорн" (или гибкий дорн);
- Многоуровневый гибочный ролик:
многоосевой гибки. Количество роликов на станке обозначается буквой S в его наименовании;
- Функция проталкивания:
Эта технология позволяет изготавливать сложные изделия с множеством больших и малых радиусов;

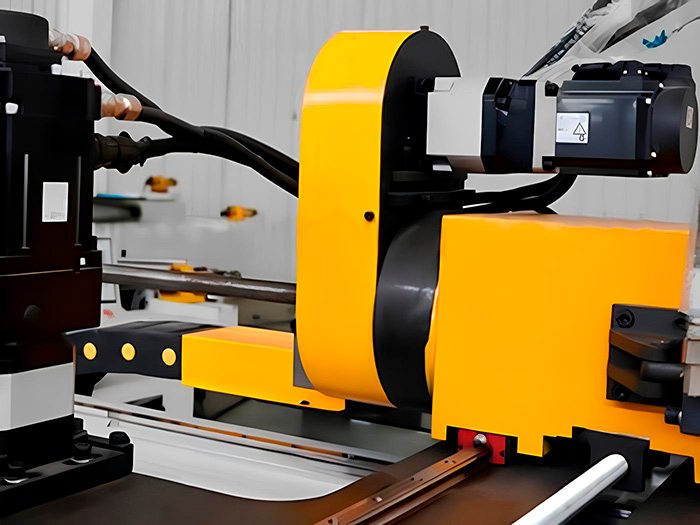

- Сервомотор MITSUBISHI на узел подачи и поворота трубы:
Повышенная точность до ±0,05 мм (º);
Скорость увеличена до 3 раз по сравнению с гидравлическим приводом;
Более надежный и современный привод нового поколения;
Отсутствие необходимости в масле;
- Пробивка отверстий:
- Функция "Бустер":
что приводит к дополнительному наплыву металла в месте изгиба. В результате уменьшается утонение стенки и увеличивается утолщение внутренней части.
С мощным бустером утонение стенки можно сократить до 8-12% даже при гибке с радиусом Rср = 1 Дт;
- CNC система IPC:
3D симулятор;
Анализатор столкновений USB интерфейс;
Сенсорный дисплей 17” дюймов;
Чтение чертежей формата DXF;
Windows XP;
Intel CPU Atom N270 1.6GHz ;
Internal storage 4GB SO-DIMM DDR2 667;
SDRAM 64GB жесткий диск.
- Электромагнитные клапана -Yuken, Япония
- Энкодер -OMRON, Япония
- Уплотнительные кольца -Valqua, Япония
- Концевики -OMRON, Япония
- Touchscreen-дисплей -Weiview, Китай
Технические характеристики DW89CNC
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00070842 |
| Страна-производитель | Китай |
| Максимальный радиус гиба, мм | 300 |
| Максимальный диаметр трубы, мм | 88.9 |
| Максимальная толщина стенки, мм | 3 |
| Максимальная длина подачи, мм | 3000 |
| Максимальный угол гиба, ° | 185 |
| Способ подачи | прямой или прижимной |
| Рабочая скорость гибки, °/с | 45 |
| Скорость поворота, °/с | 180 |
| Скорость подачи, мм/с | 600 |
| Точность гиба, ° | ±0.1° |
| Точность поворота, ° | ±0.1° |
| Точность перемещения, мм | ±0.1 |
| Мощность двигателя гидравлической системы, квт | 11 |
| Мощность серводвигателя поворота, квт | 1 |
| Мощность серводвигателя подачи, квт | 1.5 |
| Длина, мм | 5000 |
| Ширина, мм | 1200 |
| Высота, мм | 1400 |
| Вес, кг | 3400 |
