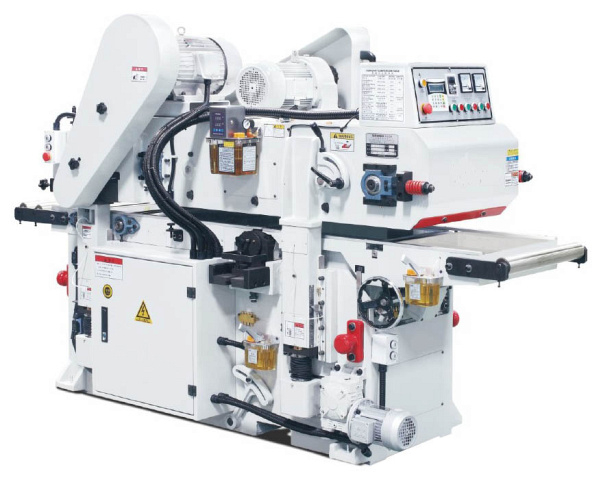

Двусторонний рейсмусовый станок EcoWood 263
(голосов 763)
Артикул: 9658118263
Предназначен для двустороннего строгания в размер по толщине заготовок из древесины. В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей. Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий. В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов. Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая точность и качество обработки деталей. В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей. Область применения Мебельное производствоСтолярные мастерскиеПроизводство деревянных строительных материаловПроизводство дверей и оконПроизводство поддонов
Схемы обработки EcoWood 263
 |
Двухстороннее рейсмусование с автоподачей |
Конструктивные особенности EcoWood 263
 |

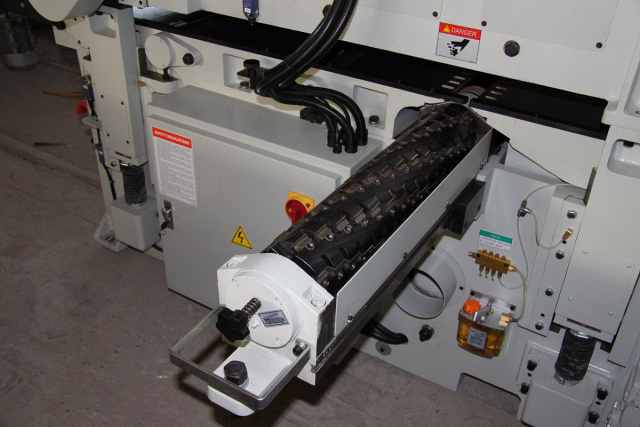

Нижний ножевой вал Удобная замена ножей нижнего фуговального вала. Для этого вал выдвигается по направляющим. |
 |
Верхний ножевой вал Удобный доступ к верхнему ножевому валу. При поднятой крышке срабатывает концевик и исключает запуск станка, что обеспечивает безопасную замену ножей. |
 |
Станина и стол станка Выполнены литыми, что обеспечивает гашение вибраций и высокую точность обработки. |
 |
Дополнительный ролики В комплект поставки входят 2 дополнительных поддерживающих ролика на выходе и один ролик на входе. Удобно при обработке длинномерных заготовок. |
 |
Подающий конвейер Подача заготовки осуществляется конвейером с подпружиненными пальчиковыми прижимами. Каждый прижимной палец независимо от других подпружинен, а сама заготовка прижата на всем пути нахождения в станке. Также возможна одновременная подача нескольких разнотолщинных заготовок. |
 |

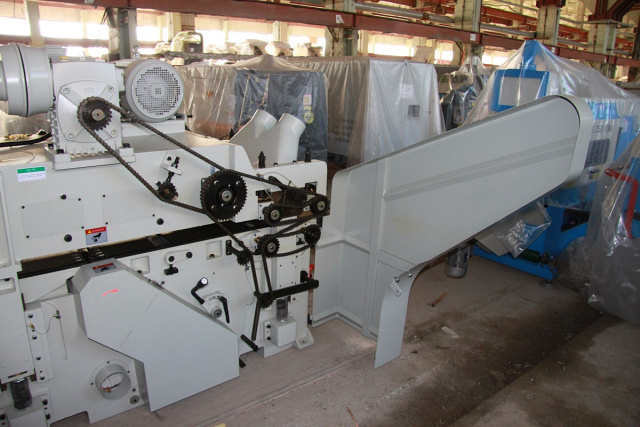

Система привода Привод подающего транспортера, приводных роликов в столе и подающих роликов перед верхним ножевым валом осуществляется посредством массивной цепи от отдельного двигателя и имеет плавную регулировку скорости подачи инвертором. Узлы механизма подачи находятся сбоку станка и закрыты поворотным кожухом, что обеспечивает легкий и удобный доступ к ним для обслуживания. |
 |
Пульт управления На пульте расположены кнопки включения/выключения верхнего и нижнего ножевого вала, транспортера, регулятор скорости подачи (инвертор) и кнопка аварийного отключения. Выставление на толщину обработки осуществляется с помощью программатора. Отображение размера на электронном цифровом табло. На выходе дублированы кнопки подъема/опускания рабочего стола и кнопка аварийного отключения. |
 |

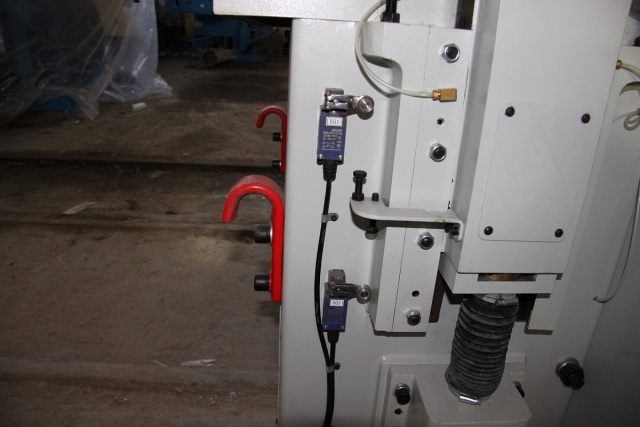

Подъемные винты Верхний ножевой вал и подающий транспортер поднимаются и опускаются на 4-х винтовых опорах, что исключает перекос и гарантирует высокую точность. От попадания пыли и грязи винты закрыты кожухами. Концевые выключатели ограничивают ход стола. |
 |

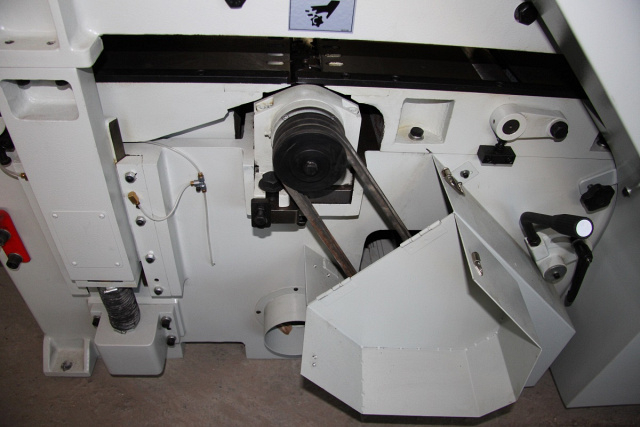

Привод нижнего ножевого вала Осуществляется посредством 3-х клиновых ремней. Удобно расположен сбоку станка и оснащен рукояткой для быстрого снятия ремней. В соответствии с нормами безопасности привод закрыт кожухом. |
 |

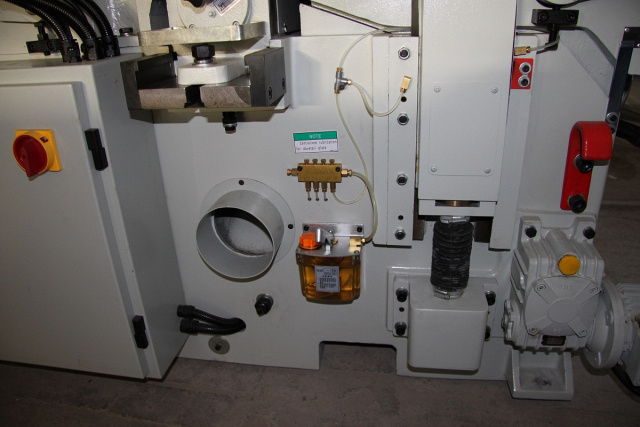

Автоматическая централизованная система смазки конвейера На станке установлена автоматическая система смазки подающего конвейера и цепи. Смазка работает по установленному временному интервалу во время работы станка. Время выставляется на дисплее. Оснащена автоматическим отключением станка в случае отсутствия смазки в бачке! |
 |
Централизованная система смазки Обеспечивает смазку основных узлов и механизмов станка с помощью ручного насоса. Это существенно экономит время на обслуживание станка. |
 |

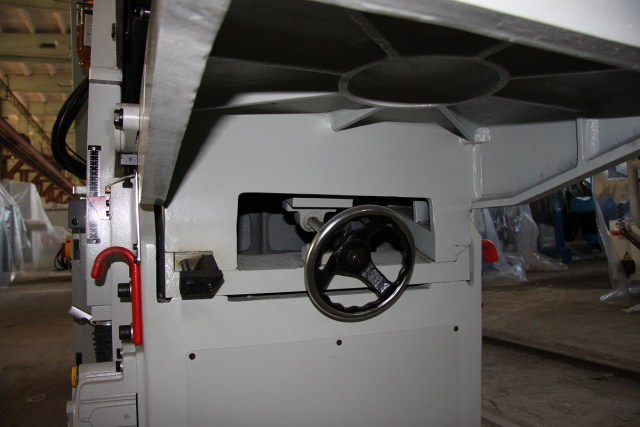

Настройка толщины съема фуговального вала Осуществляется с помощью маховика. Отображение размера по миллиметровой шкале. |
 |
Настройка толщины съема рейсмусового вала Осуществляется одновременно с настройкой подающего транспортера с помощью электродвигателя, возможно ручное выставление толщины кнопками расположенными под рабочим столом. Толщина обработки отображается на электронном дисплее и дублируется на миллиметровой шкале. |
 |
Секционный подающий вал Перед рейсмусовым (верхним) ножевым валом заготовку подает секционный валец, что позволяет обрабатывать сразу несколько разнотолщинных заготовок. |
 |
Аспирационные патрубки Эксгаустерные отверстия на верхнем и нижнем ножевом валу Ø150 мм. |
 |
ЗИП В комплекте со станком ящик ЗиП для обслуживания станка и руководство по эксплуатации. |
Технические характеристики EcoWood 263
| Характеристика | Значение |
|---|---|
| Размеры рабочего стола, мм | 470 х 2250 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 10 - 630 |
| Толщина обработки, мм | 9 - 200 |
| Мин. длина обработки, мм | 300 |
| Макс. толщина снимаемого слоя, мм | 5 |
| Количество ножей, шт | 170 |
| Скорость подачи заготовки, м/мин | 3 - 24 |
| Диаметр ножевого вала, мм | 100 |
| Мощность ножевого вала, кВт | ↑15 ↓7,5 |
| Мощность подачи, кВт | 2,2 |
| Мощность привода подъема / опускания рабочего стола, кВт | 0,75 |
| Количество роликов на столе, шт. | 4 |
| Установленная мощность, кВт | 26,95 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Диаметр патрубка аспирации, мм | 150 х 2 |
| Количество электродвигателей, шт. | 4 |
| Кол-во обрабатываемых сторон | 2 |
| Тип ножевого вала | спиральный (кукуруза) |
| Длина, мм | 2650 |
| Ширина, мм | 1150 |
| Высота, мм | 1800 |
| Вес, кг | 2600 |
