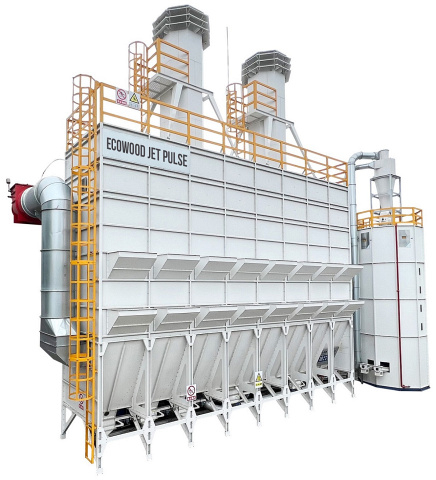

Фильтр рукавный с импульсной продувкой EcoWood Jet Pulse JP-35
(голосов 763)
Артикул: 10009273jp_35
Рукавный фильтр с импульсной продувкой предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается снаружи производственных помещений в основном на мебельных и деревообрабатывающих производствах. Фильтр применяется в составе централизованных систем аспирации в первую очередь на мебельных и деревообрабатывающих производствах различной мощности.
Область применения EcoWood Jet Pulse JP-35
Фильтр применяется в составе централизованных систем аспирации в первую очередь на мебельных и деревообрабатывающих производствах различной мощности.
Конструктивные особенности EcoWood Jet Pulse JP-35
 |
Рукавные фильтры Фильтровальные рукава Ecowood Jet Pulse изготавливаются из полиэстера с металлическим каркасом. Эффективность очистки от пыли (d ≥ 5 мкм) не менее, 99,9%. Блок фильтров имеет автоматическую регенерацию путем импульсной продувкой сжатым воздухом. Фильтровальные рукава надеваются на металлический каркас. |
 |
Система пожаротушения Блок фильтров и силос Ecowood Jet Pulse укомплектован не одноуровневым, а двухуровневым контуром над фильтром и накопителем. Данная конструктивная особенность позволяет минимизировать время срабатывания системы пожаротушения в независимости от места возникновения пожара. Оба контура оснащены форсунками и разбрызгивателями. Система срабатывает автоматически в случае повышения температуры в зоне фильтров или силоса. Система пожаротушения фильтра подключается к общей сухотрубной системе пожаротушения в цехе. |
 |
Корпус фильтра Корпус фильтра Ecowood Jet Pulse изготовлен из специальной высоколигированной стали и имеет гальваническое покрытие. Это дает отличную коррозионную стойкость, а также защиту от агрессивных сред, также нет необходимости окрашивать внутренние и внешние панели корпуса фильтра. В результате опилки не задерживаются и не зацепляются за стенки и не зависают на них. |
 |
Шкаф управления Шкаф оснащен частотными преобразователями для регулировки работ системы. Все электрические компоненты (контакторы, пакетные выключатели) от мировых лидеров про производство электрики – Schneider или Rexroth. |
 |
Пульт управления Оснащен системой удаленного мониторинга и диагностики, которая подключается к беспроводной сети. Данная система необходима для максимально быстрого устранения неисправностей и неполадок. Мониторинг температуры и давления внутри фильтровальной камеры в режиме реального времени удобен для получения обратной связи, подачи сигналов тревоги и принятия соответствующих мер. Подключается к WeChat с функцией мониторинга и сигнализации, для удобства получения информации о состоянии работы или аварийных сигналах от системы (возможно использование несколькими пользователями). Доступна для подключения к офисной сети. |
 |
Вентилятор высокого давления Предназначен для перемещения воздуха и других невзрывоопасных газовоздушных смесей с запыленностью до 250 г/м³, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80°С. В комплекте к вентилятору поставляются виброопоры. |
 |

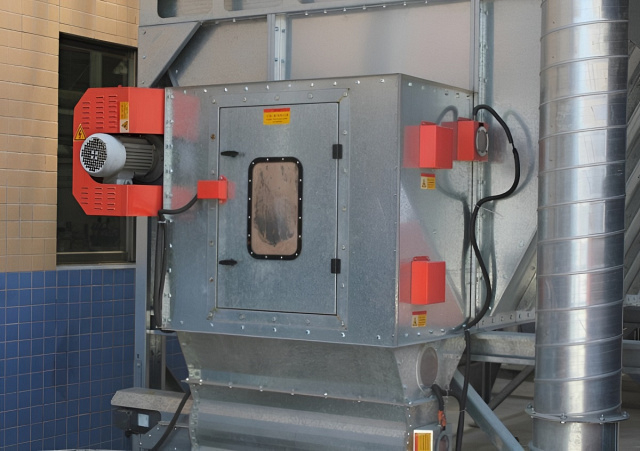

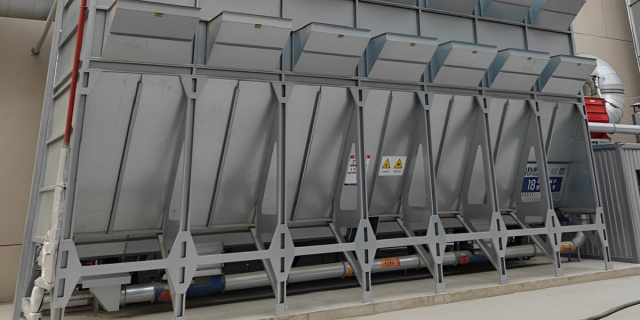

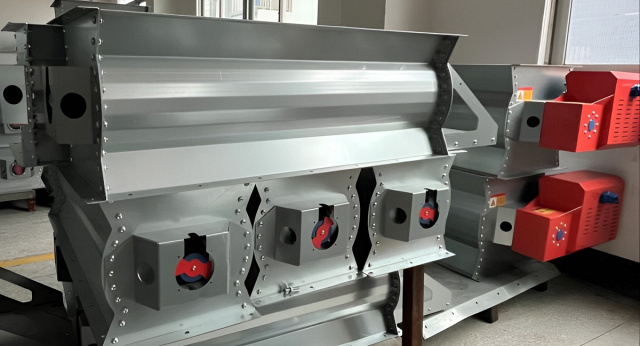

Перемещение отходов В нижней части фильтра для транспортировки отходов используются спиральный или скребковый шнек, который стабилен в работе и удобен в обслуживании. |
 |
Система безопасности Статус работы всей системы удаления пыли под контролем датчика системы безопасности, когда возникает неисправность система информирует красным или желтым сигналом тревоги и во избежание серьезных неисправностей организована система мониторинга. Также в фильтре установлен датчик открытия/закрытия двери. |
 |
Разрывные мембраны Разрывные мембраны предназначены для защиты фильтра от опасных перегрузок из-за излишнего давления или вакуума. Эти устройства разрываются при превышении установленного давления, обеспечивая защиту оборудования от повреждений. |
Комплектация EcoWood Jet Pulse JP-35
Дополнительная
 |
Воздуховоды Воздуховоды изготовлены из стали. Стальные воздуховоды имеют долговечное гальваническое покрытие, низкое аэродинамическое сопротивление. Гладкая внутренняя поверхность предотвращающую налипание пыли внутри и забивания воздуховодов. |
 |
Возврат очищенного воздуха в цех Воздуховоды возврата теплого воздуха в помещение укомплектованы клапанами «ЗИМА-ЛЕТО» для регулирования объема возвращаемого воздуха и равномерного его распределения внутри цеха. В этом случае нет дополнительной необходимости в установке дорогостоящей приточно-вытяжной вентиляции и дополнительных трат на нагрев холодного воздуха. |
 |
Силос накопитель Позволяет производить периодическую выгрузку отходов без остановки системы аспирации. |
Технические характеристики EcoWood Jet Pulse JP-35
| Характеристика | Значение |
|---|---|
| Производительность, м³/ч | 35 000 |
| Общая установленная мощность, кВт | 37 |
| Напор, Па | 2900 |
| Тип накопителя | Силос (опция) |
| Давление сжатого воздуха, Бар | 6 |
| Количество накопителей, шт. | 1 |
| Емкость накопителей, м³ | 15 |
| Размер присоединительного патрубка, мм | 970 |
| Количество патрубков, шт. | 1 |
| Система регенерации фильтров | Автоматическая (импульсная продувка) |
| Количество фильтровальных рукавов, шт. | 224 |
| Проницаемость фильтра, мкм | 5 |
| Размер фильтров, мм | 150 х 4000 |
| Система разгрузки опилок | Шнековый транспортер |
| Мощность мотор-редуктора шнека, кВт | 1,1 |
| Фильтрующий материал | полиэстер |
| Кол-во разрывных мембран, шт. | 4 |
| Длина, мм | 3360 |
| Ширина, мм | 2960 |
| Высота, мм | 9000 |
| Вес, кг | По запросу |
