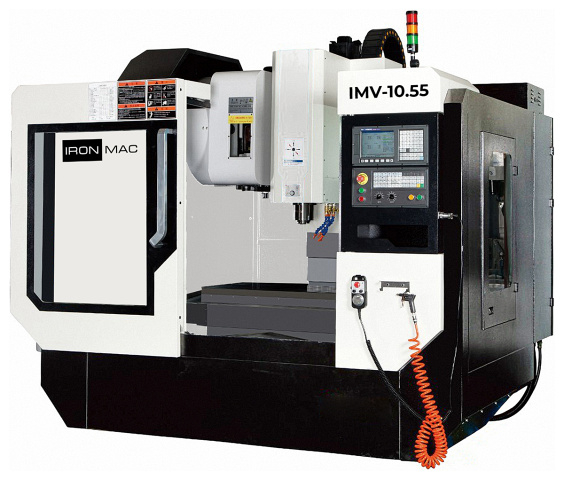

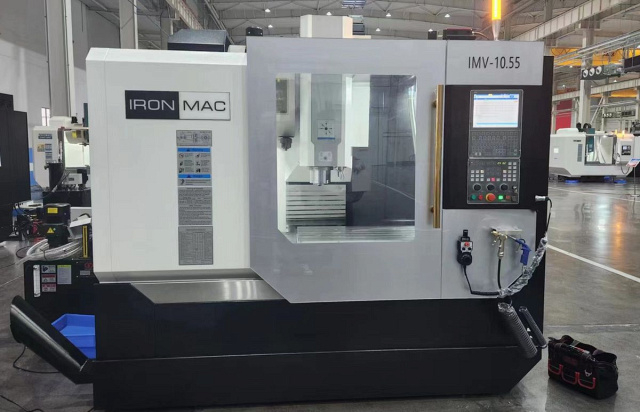

Фрезерные обрабатывающие центры IRONMAC IMV-10.55, IMV-12.60, IMV-13.60
(голосов 763)
Артикул: kam9827163
Вертикальные фрезерные обрабатывающие центры IMV позволяют вести комплексную механическую обработку поверхностей заготовки различными способами*:
- фрезерование;
- сверление;
- расточка;
- зенкерование;
- развёртывание отверстий;
- нарезка внутренних и наружных резьб и др. операции.
* Все операции осуществляются за одну установку, что позволяет сократить производственный цикл, увеличить объём выпускаемой продукции и повысить рентабельность предприятия.
Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.
Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Автомобильная промышленность
Приборостроение
Авиационная промышленность
Двигателестроение
Изготовление пресс-форм и штампов высокого качества
Преимущества IRONMAC IMV-10.55, IMV-12.60, IMV-13.60
- Цельнолитая чугунная станина
- Мощный высокоскоростной шпиндель 10 000 об/мин
- Подача СОЖ через шпиндель под давлением 20 бар
- Сепаратор СОЖ
- Масляное охлаждение шпинделя
Конструктивные особенности IRONMAC IMV-10.55, IMV-12.60, IMV-13.60
 |
Станина Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка. |
 |

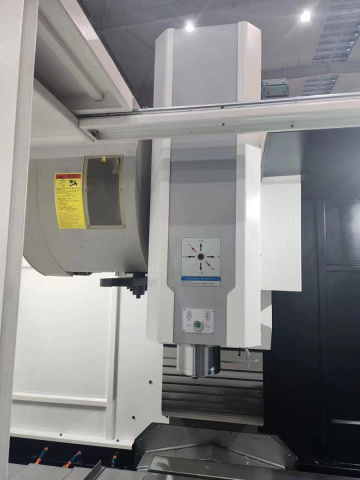

Шпиндель В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков.В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт. |
 |
Инструментальный магазин Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.Производители: OKADA / AIMACH / Fangguan.Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 - 3 сек.). |
 |
Система ЧПУ HNC-818D Основные параметры:12,1-дюймовый монитор;Один канал поддерживает до пяти осей подачи и четырех шпинделей;Максимальное количество связанных осей 3 + 2;Контроль поломки инструмента;Интеллектуальное управление сроком службы инструмента;Технология компенсации тепловых ошибок.Особенности:Технология высокоскоростного и высокоточного управления;Ускорение до 1,8 G;Технология синхронного управления по двум осям;Полная функция управления с обратной связью (энкодер, оптическая линейка);Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;Функция автоматического измерения;Индивидуальная настройка.Интеллектуальные функции:Многочисленные данные для станков с ЧПУ;Контроль поломки инструмента;Обеспечение исправности станка;Интеллектуальная оптимизация параметров процесса;Интеллектуальное управление сроком службы инструмента. |
 |
ШВП HIWIN (Тайвань) / THK (Япония)Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.Диаметр винта и шаг по оси X = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16Диаметр винта и шаг по оси Z = 40 х 12/16Подшипники для ходового Винта HANCHI (Япония) |
 |
Направляющие перемещений HIWIN (Тайвань) / THK (Япония)В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях.За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения. |
 |

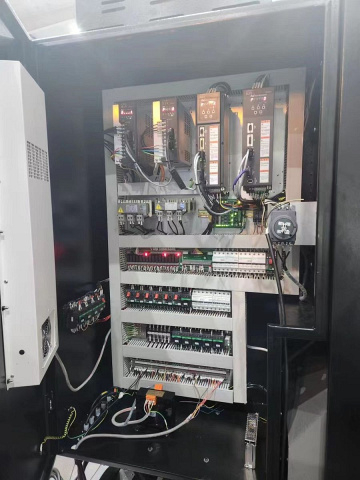

Электрические компоненты Электрические компоненты Schneider Electric (Франция) |
 |
Масляное охлаждение шпинделя Шпиндель - один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:качественное охлаждение при максимальных высоких оборотах;стабильное и равномерное охлаждение на протяжении всего периода работы;предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;крайне низкий уровень шумности и отсутствие вибрации. |
| Система подачи СОЖ Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инстурмента |
.png)
