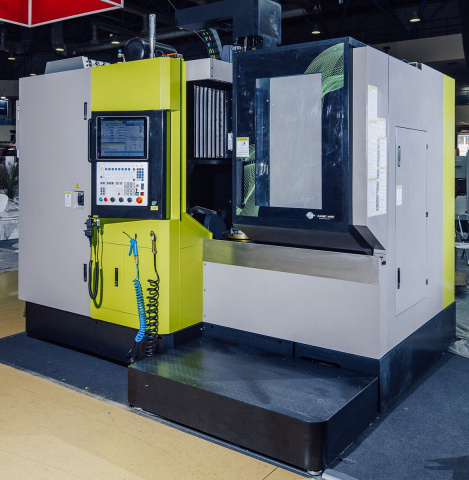

Фрезерный обрабатывающий центр IRONMAC IMU-5X 400
Артикул: 9645047svf_43
Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 предназначен длявысокоточного*фрезерования, нарезки резьбы, сверления и расточки деталей (корпусных заготовок, тел вращения) из стали и алюминия, нержавеющих и жаропрочных сплавов. Обработка**производится сразу с пяти сторон заготовки за один установ. IRONMAC IMU-5X 400 - станки вертикального типа, оснащаютсянаклонно-поворотным столом**с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). ** Максимальная производительность до 550 см3/мин, частота вращения шпинделя до 20 000 об/мин, скорость подачи - до 10 000 мм/мин. *** Cтол с редукторным приводом и высоким крутящим моментом по осям позволяет работать с труднообрабатываемыми материалами, включая материалы высокой твердости и ударной вязкости.
Область применения IRONMAC IMU-5X 400
Фрезерный обрабатывающий центр IRONMAC IMU-5X 400 обладает широкой сферой применения и используется в судо- и машиностроении (включая агротехническое, опытное и исследовательское), энергетической и железнодорожной промышленности. Также станки используются для изготовления: Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 400
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMU-5X 400
 |
Портальная конструкция с фиксированной балкой В серииIMU-5X-400используетсяпортальная конструкция L-образного типадля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Использование высокопрочной портальной конструкции с фиксированной балкой обеспечивает выдающуюся жесткость, стабильность тепловой симметрии и эффективное подавление вибрации. Движущиеся части оптимизированы по весу для достижения идеальных динамических характеристик. Ось Z оптимизирована в механике и динамике,что повышает жесткость и динамику на 30% по сравнению с аналогичными моделями. Большая площадь основания колонны. Трехосевое ускорение до 1,2G. |
 |
Поворотно-наклонный стол GTRT IMU-5X 400 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент пооси A - 1056 Нми пооси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы. Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта. |
 |

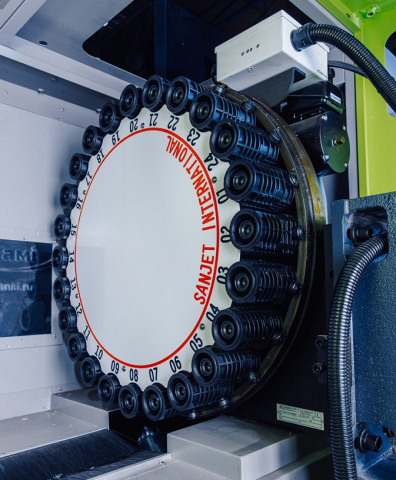

Инструментальный магазин Инструментальный магазин на 24 позиции SUNJET Тайвань.Инструмент весом до 8 кг, время смены инструмента 2,5 сек.* Опционально возможно расширение до 30 позиций. |
 |
Оптические линейки и круговые энкодеры HEIDENHAINE На станке установлены оптические линейки и круговые энкодеры HEIDENHAINE. |
 |
Водяное охлаждение шпинделя *Опционально устанавливается масляное |
 |
Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы. |
 |
Система измерения детали RENISHAW В стандартной комплектации станок оснащен системой измерения детали RENISHAW. |
 |

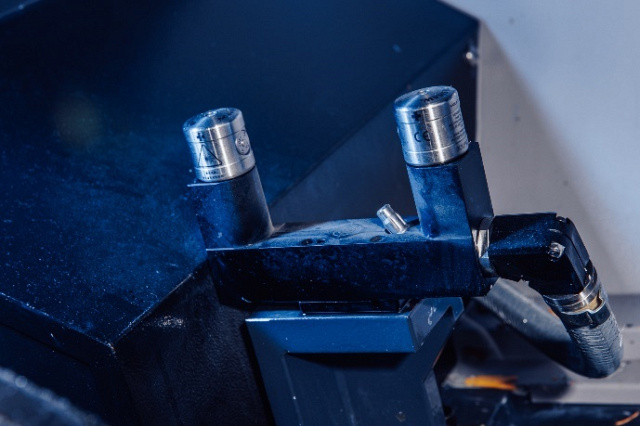

Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями: |
 |

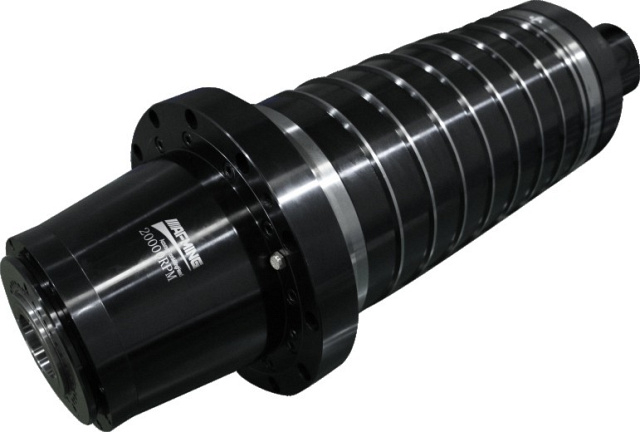

SUPER POWER мотор-шпиндель |
 |
MPG Маховичок, пистолет для обдува воздухом |
 |
Возможности ЧПУ HNC848DI |
 |
Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63: |
Комплектация IRONMAC IMU-5X 400
Стандартная
 |
ЧПУ |
|
Шпиндель |
|
Магазин инструмента 24 шт. магазин – SUNJET Тайвань |
 |
Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия. |
 |
Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN; |
 |
X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN; |
 |
Винтовой стружечный конвейер |
 |
Кондиционер электрошкафа |
 |
Пистолет смыва и воздушный пистолет |
 |
Полностью закрытая зона обработки |
 |
Автоматическая система смазки СОЖ |
Дополнительная
 |
Шпиндель |
|
Магазин инструмента Расширение магазина инструмента до 30 позиций. |
 |
Масляное охлаждение шпинделя |
Технические характеристики IRONMAC IMU-5X 400
| Характеристика | Значение |
|---|---|
| ЦЕНА | 17 209 798 ₽ |
| ЦЕНА ПО АКЦИИ | 15 167 181 ₽ |
| Тип обработки | Поворотно-наклонный стол |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 400 |
| Макс. нагрузка на стол, кг | 120 / 150 |
| Макс. устанавливаемый диаметр, мм | 400 |
| Расстояние от оси А до центра стола, мм | 150 - 500 |
| Тип зажимов на столе | Механический / Пневматический |
| Тип | Прямой привод AFMING |
| Конус | HSK-A63 |
| Частота вращения шпинделя, об/мин | 20 000 |
| Крутящий момент шпинделя, Нм | 35 / 42 |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 20 / 24 |
| Жесткое нарезание резьбы | Да |
| Система подачи СОЖ, Бар | - |
| Расстояние от торца шпинделя до поверхности стола, мм | 150 - 500 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 36 / 36 / 20 |
| Макс. скорость подачи при резании, м/мин | 10 |
| Быстрые перемещения по осям A / C, об/мин | 20 / 30 |
| ATC тип | Манипулятор |
| Емкость магазина, шт. | 24 / 30 |
| Макс. диаметр инструмента, мм | 80 / 120 |
| Макс. длина инструмента, мм | 230 |
| Время смены инструмента, сек | 2,5 |
| Вес инструмента (макс.), кг | 8 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Перемещение по осям A / C, ° | ±120 / 360 |
| Перемещение по осям X / Y / Z, мм | 450 / 500 / 350 |
| Точность позиционирования по осям X / Y / Z, мм | 0,008 |
| Повторяемость по осям A / C, сек | 5 |
| Повторяемость по осям X / Y / Z, мм | 0,005 |
| Точность позиционирования по осям A / C, сек | 8 |
| Инструмент | OMP40 |
| Деталь | RENISHAW NC4+ |
| Помпа высокого давления подачи СОЖ | опция |
| Длина, мм | 3100 |
| Ширина, мм | 2400 |
| Высота, мм | 3100 |
| Вес, кг | 8000 |
