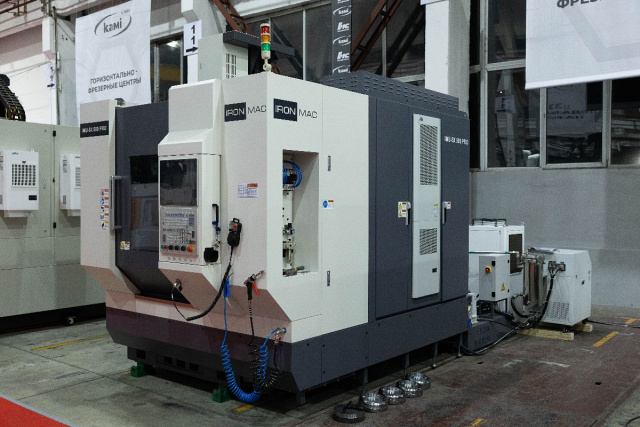

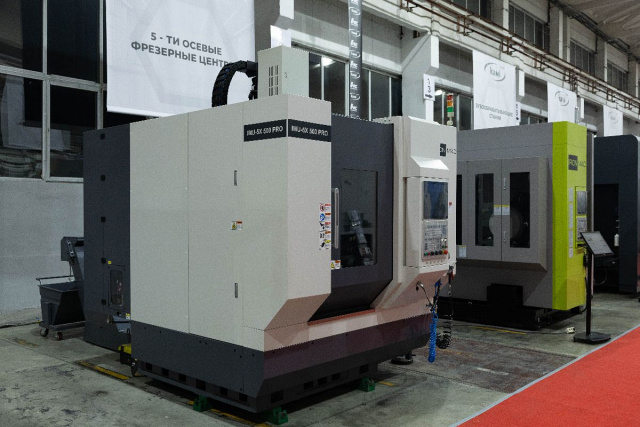

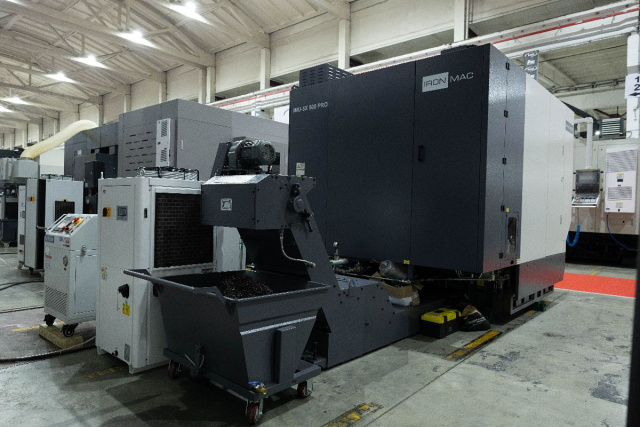

Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO + токарная функция
Артикул: 9841057imu_5x_500_pro
Вертикальный 5-осевой обрабатывающий центр IMU-5X 500 PRO - это высокопроизводительный обрабатывающий центр, преимущественно используется дляобработки деталей*в аэрокосмической, автомобильной и других областях, особенно для высокоточной обработки цилиндричности, положения системы отверстий, зенковки и других функций корпусов редукторов и коробок скоростей. Станки удобны в ремонте и обслуживании. Основные закупаемые детали выбираются у известных производителей, чтобы обеспечить высокую надежность машины. Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную сферу применения: * Точность соответствует классу точности В (соотношение допусков станка до 0, 004 мм). Основные операции: фрезеровка, нарезка резьбы, сверление и расточка.
Область применения IRONMAC IMU-5X 500 PRO +
Фрезерный обрабатывающий центр IRONMAC IMU-5X 500 PRO имеет практически неограниченную сферу применения: Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 500 PRO +
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |

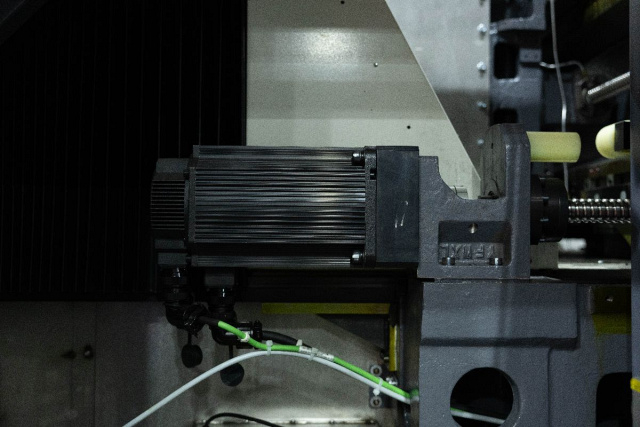

Конструктивные особенности IRONMAC IMU-5X 500 PRO +
 |
Шпиндель Варианты шпинделей: |
 |

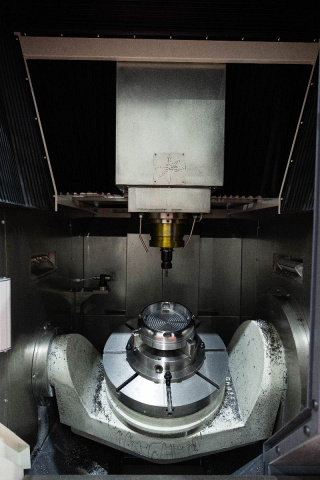

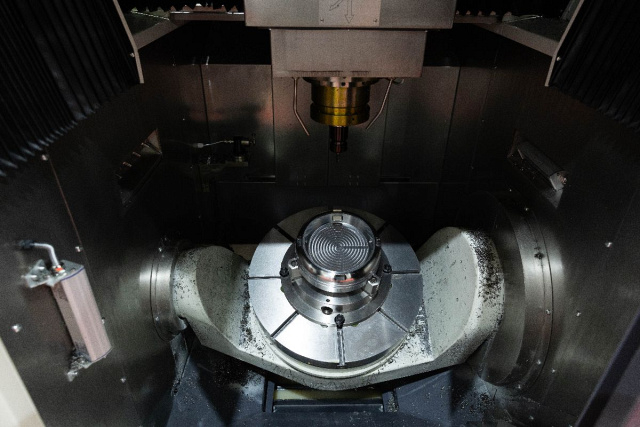

Поворотно-наклонный стол Максимальная скорость 50 об/мин, диапазон вращения оси A составляет ± 120 °, вращение оси C составляет 360°, точность позиционирования по оси A составляет 10 сек, повторяемость 6 сек. Токарная функция – 500 обмин (Опция) |
 |
Система измерения инструмента TS27R Renishaw |
 |
Система измерения детали OMP 60 Renishaw |
 |
Гидравлическая станция |
 |
Станция подачи СОЖ под давлением 50 Бар |
 |
Инструментальный магазин на 32 позиции |
 |
Стружкоуборочный конвейер скребкового типа |
 |
Кондиционер электрошкафа |
 |

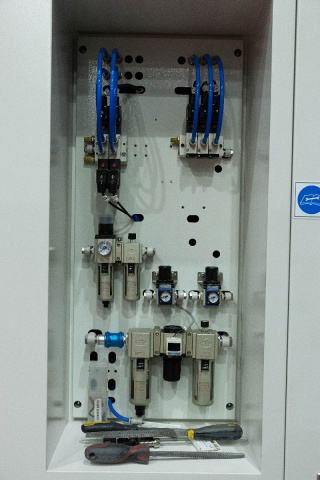

Пневматическая система |
 |

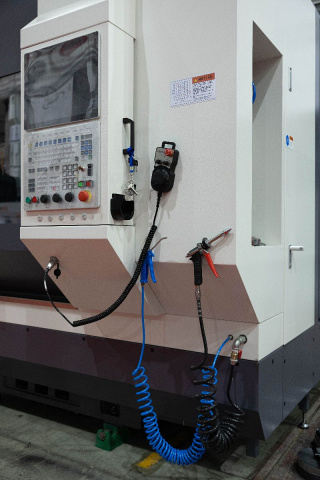

MPG маховичок |
 |
Система автоматической смазки |
 |
Высокое качество сборки электрооборудования |
 |
Система очистки рабочей зоны |
 |
17-дюймовый экран |
 |
Система ЧПУ ЦТО CNC X5 CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ ЦТО CNC X5: Материал:панель из алюминиевого сплаваРазмер:17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024Сплайн-интерполяцияНесколько функций:клавиатура MCP резервирует 12 настраиваемых клавишдля удовлетворения индивидуальных потребностей пользователей.Процессор:i7-5550U CORE двухъядерный 2,0 ГГцВидеокарта:Intel HD Graphics 5500USB:8 USB, 4 USB 3.0 и 4 USB 2.0Системная память:8G, максимальное расширение до 16G |
Комплектация IRONMAC IMU-5X 500 PRO +
Стандартная
Дополнительная
Технические характеристики IRONMAC IMU-5X 500 PRO +
| Характеристика | Значение |
|---|---|
| Тип обработки | Поворотно-наклонный стол |
| Привод | Прямой |
| Диаметр круглого стола, мм | Ø 500 |
| Макс. нагрузка на стол, кг | 300 |
| Макс. устанавливаемый диаметр, мм | 550 |
| Расстояние от оси А до центра стола, мм | 150 - 500 |
| Тип зажимов на столе | Механический / Пневматический |
| Тип | Прямой |
| Конус | ВBT50 |
| Частота вращения шпинделя, об/мин | 10 000 |
| Крутящий момент шпинделя, Нм | 200 |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 54 |
| Жесткое нарезание резьбы | Да |
| Система подачи СОЖ, Бар | 50 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 30 / 30 / 30 |
| Макс. скорость подачи при резании, м/мин | 15 |
| Быстрые перемещения по осям A / C, об/мин | 20 / 50 |
| ATC тип | Зонтик / Цепной |
| Емкость магазина, шт. | 32 |
| Макс. диаметр инструмента, мм | 115 |
| Макс. длина инструмента, мм | 250 |
| Время смены инструмента, сек | 8 |
| Вес инструмента (макс.), кг | 7 |
| Частота вращения по осям A / C, об/мин | 20 / 50 |
| Требования по энергообеспечению, кВА | 76 |
| Расход воздуха, л/мин | 260 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Перемещение по осям A / C, ° | ±120 / 360 |
| Перемещение по осям X / Y / Z, мм | 600 / 500 / 450 |
| Конус | ВBT50 |
| Быстрые перемещения по оси X, м/мин | 30 |
| Быстрые перемещения по оси Y, м/мин | 30 |
| Быстрые перемещения по оси Z, м/мин | 30 |
| Скорость подачи (X / Y / Z), мм/мин | 15 |
| Размер зажимаемой детали, мм | 550 х 300 |
| Точность позиционирования по осям X / Y / Z, мм | 0,008 |
| Повторяемость по осям X / Y / Z, мм | 0,005 / 0,005 |
| Точность позиционирования по осям A / C, сек | 10 / 10 |
| Точность позиционирования по осям A / B, сек | 10 / 10 |
| Повторяемость по осям A / B, сек | 6 / 6 |
| RTCP точность, мм | 0,04 |
| Инструмент | OMP40 |
| Деталь | RENISHAW NC4+ |
| Помпа высокого давления подачи СОЖ | опция |
| Частота вращения шпинделя, об/мин | 500 |
| Крутящий момент, Нхм | 299 |
| Длина, мм | 3520 |
| Ширина, мм | 4860 |
| Высота, мм | 3300 |
| Вес, кг | 7200 |
