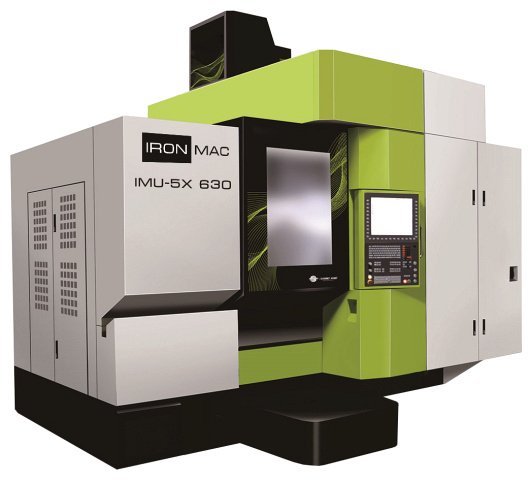

Фрезерный обрабатывающий центр IRONMAC IMU-5X 630
Артикул: 9646927svf_63
Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 обеспечиваеткомплексную*обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ. Станок выполняет с максимальной производительностью до 550 см3/минвысокоточную**обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов. IRONMAC IMU-5X 630 - фрезерный обрабатывающий центрвертикального***типа, который оснащен наклонно-поворотным столом с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Фрезерные и сверлильные операции, зенкерование, растачивание, нарезание резьбы. ** Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). *** За счет высокой функциональности осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить время изготовления и себестоимость готовой продукции.
Область применения IRONMAC IMU-5X 630
Фрезерный обрабатывающий центр IRONMAC IMU-5X 630 используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Обрабатывающие центры VU 500 - одно из идеальных решений в машиностроении, легкой промышленности, автомобилестроении, текстильном машиностроении и станкостроении. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества
Схемы обработки IRONMAC IMU-5X 630
 |
Фрезерование канавок и пазов |
 |
Фрезерование уступов |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Фрезерование канавок и пазов дисковой фрезой |
 |
Торцевое фрезерование |
 |
Фрезерование уступов |
 |
Фрезерование уступов |
 |
Торцевое фрезерование |
 |
Фрезерование отверстий и карманов (расфрезеровывание отверстия) |
 |
Фрезерование шпоночного паза |
 |
Торцевое фрезерование |
 |
Фрезерование Т-образного паза |
Конструктивные особенности IRONMAC IMU-5X 630
 |

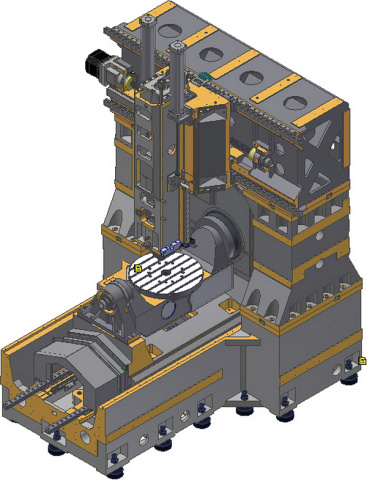

Портальная конструкция с фиксированной балкой В серииIMU-5X 630используетсяпортальная конструкция с фиксированной балкойдля достижения производительности обработки и точности контура в высокодинамичных условиях с высокой точностью, высокой производительностью и высокой эффективностью. Благодаряанализу методом конечных элементови динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины. Оптимизированная конструкция станины с фиксированной балкой.Все основные компоненты смонтированыс большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию. Поворотный стол поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и высокой точностью. Технология шлифования зубчатых колес по DIN5. Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы. |
 |

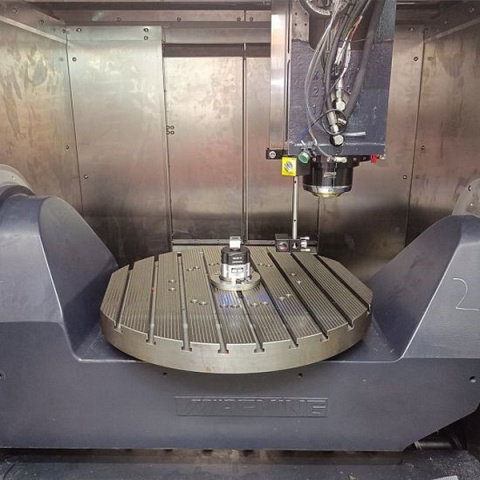

Поворотно-наклонный стол GTRT IMU-5X 630 оснащен поворотно-наклонным столом GTRT с редукторным приводом, которая дает крутящий момент по оси A - 1056 Нм и по оси C - 432 Нм, что позволяет обрабатывать любые труднообрабатываемые материалы. Данная технология уникальна, запатентована и не имеет аналогов. Запатентованная технология защиты от люфта. |
 |

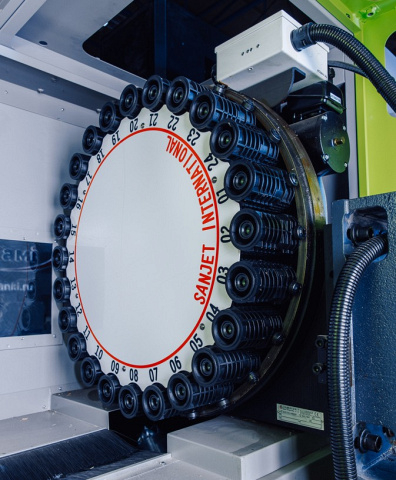

Инструментальный магазин Инструментальный магазин на 24 / 30 / 40 позиций инструмента весом до 8 кг, время смены инструмента 2,5 сек. |
 |

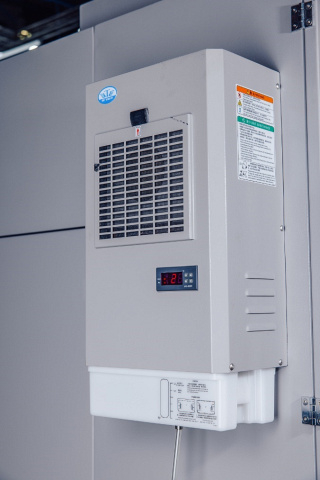

Кондиционер электрошкафа Прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы. |
 |
Лазерная система измерения инструмента В стандартной комплектации станок оснащен лазерной системой измерения инструмента с функциями: |
 |

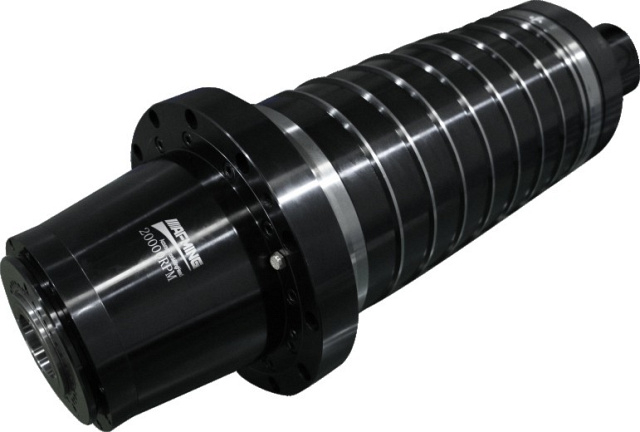

Шпиндель SUPER POWER мотор-шпиндель. Контроль теплоотвода HUAZHONGCNCобеспечивает производительность, точность и срок службы шпинделя. Инновационная конструкция подшипникашпинделя значительно повышает жесткость шпинделя, эффективно снижая теплоотвод. Устройства контроляшпинделя эффективно защищают безопасную работу шпинделя. |
 |

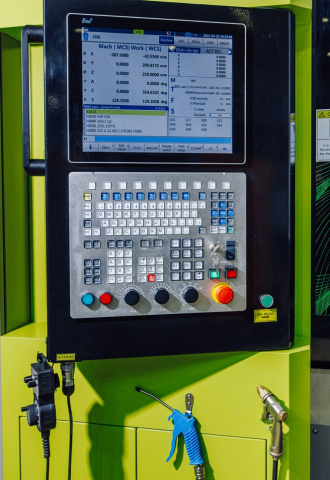

Возможности ЧПУ HNC848DI |
 |
Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63: |
Комплектация IRONMAC IMU-5X 630
Стандартная
 |
ЧПУ |
 |
Шпиндель |
 |
Магазин инструмента 24 шт. магазин – зонтик Тайвань. |
|
Лазерная система измерения инструмента Функция автоматического измерения длины инструмента и износа инструмента, функция обнаружения / отсутствия. |
 |
Линейки HEIDENHAIN X, Y, Z - линейки HEIDENHAIN;A, C - линейки HEIDENHAIN; |
 |
X, Y, Z - роликовые направляющие и ШВП X, Y, Z - роликовые направляющие R35, PMI-TAIWAN;X, Y, Z - ШВП X,Y, 4012 C3, Z 3210, C3 / PMI-TAIWAN; |
 |
Винтовой стружечный конвейер Винтовой стружечный конвейер. |
 |
Кондиционер электрошкафа Кондиционер электрошкафа. |
 |

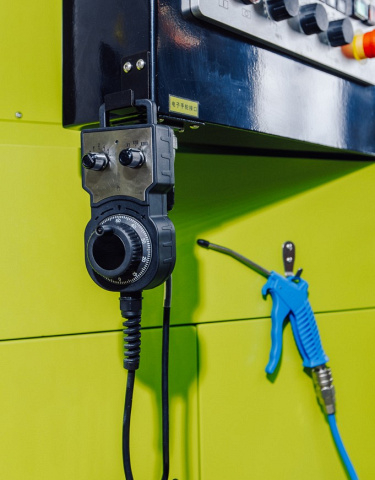

Пистолет смыва и воздушный пистолет Пистолет смыва и воздушный пистолет. |
 |
Полностью закрытая зона обработки Полностью закрытая зона обработки. |
 |
Автоматическая система смазки СОЖ Автоматическая система смазки СОЖ. |
Дополнительная
|
Шпиндель |
|
Магазин инструмента 21 позиции инструмента - манипулятор. |
 |

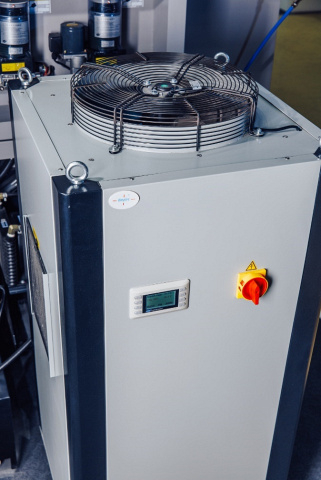

Масляное охлаждение шпинделя Масляное охлаждение шпинделя. |
Технические характеристики IRONMAC IMU-5X 630
| Характеристика | Значение |
|---|---|
| Тип обработки | Поворотно-наклонный стол |
| Привод | Моторшпиндель |
| Диаметр круглого стола, мм | Ø 630 |
| Макс. нагрузка на стол, кг | 500 |
| Макс. устанавливаемый диаметр, мм | 700 |
| Расстояние от оси А до центра стола, мм | 130 - 680 |
| Тип зажимов на столе | Механический / Пневматический |
| Тип | Моторшпиндель SKYNC |
| Конус | HSK-A63 |
| Частота вращения шпинделя, об/мин | 15 000 |
| Крутящий момент шпинделя, Нм | 58 / 70 |
| Мощность шпинделя (S1 / S6 - 40%), кВт | 18 / 22 |
| Жесткое нарезание резьбы | Да |
| Система подачи СОЖ, Бар | 3 / 30 / 50 / 70 |
| Расстояние от торца шпинделя до поверхности стола, мм | 130 - 680 |
| Быстрые перемещения по осям X / Y / Z, м/мин | 36 / 36 / 30 |
| Макс. скорость подачи при резании, м/мин | 20 |
| Быстрые перемещения по осям A / C, об/мин | 20 / 80 |
| ATC тип | Манипулятор / Цепной |
| Емкость магазина, шт. | 24 / 30 / 40 / 60 |
| Макс. диаметр инструмента, мм | 80 / 120 |
| Макс. длина инструмента, мм | 300 |
| Время смены инструмента, сек | 1,8 |
| Вес инструмента (макс.), кг | 8 |
| Система ЧПУ | ЦТО CNC |
| Тип 5-ти осевой обработки | Поворотно-наклонный стол |
| Перемещение по осям A / C, ° | ±120 / 360 |
| Перемещение по осям X / Y / Z, мм | 750 / 1150 / 550 |
| Точность позиционирования по осям X / Y / Z, мм | 0,007 / 0,007 / 0,006 |
| Повторяемость по осям A / C, сек | 5 / 5 |
| Повторяемость по осям X / Y / Z, мм | 0,005 / 0,005 / 0,004 |
| Точность позиционирования по осям A / C, сек | 8 / 8 |
| Инструмент | OMP40 |
| Деталь | RENISHAW NC4+ |
| Помпа высокого давления подачи СОЖ | опция |
| Длина, мм | 4200 |
| Ширина, мм | 3200 |
| Высота, мм | 4000 |
| Вес, кг | 15 000 |
