Фрезерный обрабатывающий центр IRONMAC IMU-5X 850C

4.7 (голосов 763)

Артикул: 9845136imu_5x_850c

Производитель: IronMac

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ IronMac

Больше 500 единиц оборудования в наличии.
Склад в Московской области (г. Ступино)
Склад в Тверской области (г. Кимры)
ПНР и обучение персонала.
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Оплата и доставка

Станки IRONMAC IMU-5X серии C применяются для изготовления широкого спектра промышленных деталей, требующих обработки по 3 - 5 осям. Каждая деталь, изготовленная на станке серии C, становитсяэталонной своей отрасли*. На станках IRONMAC IMU-5X серии C можно производить одновременную 5-осевую обработку, высокодинамичное скоростное фрезерование, совмещение токарной и фрезерной обработки, высокомоментное силовое фрезерование. Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм).

Область применения IRONMAC IMU-5X 850C

Фрезерные обрабатывающие центры IRONMAC IMU-5X серии C используются для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки IRONMAC IMU-5X 850C

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности IRONMAC IMU-5X 850C

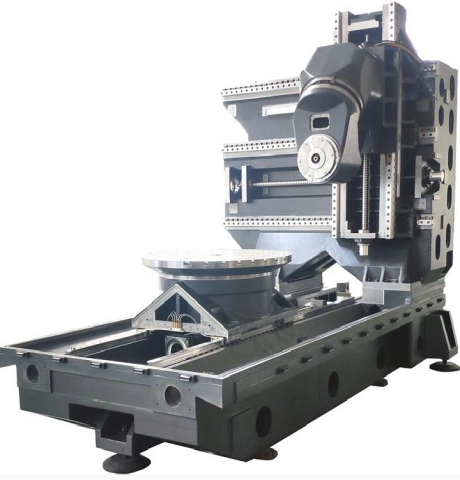

	Портальная конструкция Портальная конструкцая L-образного типа, которая повышает жесткость станка и точность обработки. В сравнении с классической портальной конструкцией, L-образный портал обеспечивает существенно лучший доступ (даже с боковой стороны) наряду с расширенными диапазоном перемещения и бОльшей рабочей зоной - все это реализовано в станке, который занимает оптимальную площадь.
	Поворотный / вращающийся стол Станок оснащается зарекомендовавшим себя поворотным / вращающимся столом, при этом максимальная нагрузка, динамические характеристики и диапазон поворота существенно улучшены. Прямой привод по оси С (C-ось) (Siemens DD привод)
	CNC поворотная головка (B-Ось) CNC поворотная головка (B-Ось) ( Siemens DD Привод).
	Возможности ЧПУ HNC848Di
	Система измерения детали и инструмента

Комплектация IRONMAC IMU-5X 850C

Стандартная

Дополнительная

Технические характеристики IRONMAC IMU-5X 850C

Характеристика	Значение
Тип обработки	Поворотный стол + наклонная голова
Привод	Прямой
Диаметр круглого стола, мм	Ø 850
Макс. нагрузка на стол, кг	3000
Расстояние от оси B до центра стола, мм	39 - 839
Тип зажимов на столе	Механический/Пневматический
Тип	Моторшпиндель
Конус	HSK-A63
Частота вращения шпинделя, об/мин	12 000
Крутящий момент шпинделя, Нм	132 / 185
Мощность шпинделя (S1 / S6 - 40%), кВт	34 / 42
Жесткое нарезание резьбы	Да
Система подачи СОЖ, Бар	3 / 30 / 50 / 70
Расстояние от торца шпинделя до поверхности стола, мм	162 - 962
Быстрые перемещения по осям X / Y / Z, м/мин	40 / 40 / 40
Частота вращения при токарной обработке, об/мин	550
Быстрые перемещения по осям B / C, об/мин	40 / 80
ATC тип	Цепной
Емкость магазина, шт.	40
Макс. диаметр инструмента, мм	85
Макс. длина инструмента, мм	300
Время смены инструмента, сек	1,8
Вес инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотный стол + наклонная голова
Перемещение по осям B / C, °	-15 +180 / 360
Перемещение по осям X / Y / Z, мм	800 / 1050 / 800
Крутящий момент поворотного стола, Нм	1140 - 1980
Точность позиционирования по осям X / Y / Z, мм	0,005 / 0,005 / 0,005
Повторяемость по осям B / C, сек	4 / 4
Повторяемость по осям X / Y / Z, мм	0,004 / 0,004 / 0,004
Точность позиционирования по осям B / C, сек	8 / 8
Инструмент	RENISHAW NC4F230
Деталь	OMP40
Помпа высокого давления подачи СОЖ	да
Длина, мм	5610
Ширина, мм	3600
Высота, мм	3350
Вес, кг	18 500
