Горизонтально-расточные станки IRONMAC IH-1600 CNC IH-1600 CNC
Артикул: 9960271ih_1600_cnc
Горизонтально-расточной станок с поворотным столом IH-1600CNC представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-1600CNC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-1600CNC осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке IH-1600CNC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.
Область применения IRONMAC IH-1600 CNC IH-1600 CNC
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Получаемые изделия
Схемы обработки IRONMAC IH-1600 CNC IH-1600 CNC
Конструктивные особенности IRONMAC IH-1600 CNC IH-1600 CNC
 |
Система ЧПУ Материал: панель из алюминиевого сплава, Размер: 9-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024. Сплайн-интерполяция. Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей. Процессор: i7-5550U CORE двухъядерный 2,0 ГГц. Видеокарта: Intel HD Graphics 5500 USB: 8 USB, 4 USB 3.0 и 4 USB 2.0. Жесткий диск: 128G. Системная память: 8G, максимальное расширение до 16G. CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ HNC 848. |
 |
Основание Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX. Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов. По оси Z используются комбинированные направляющие скольжения и роликовые качения, для достижения большей точности и повторяемости. |
 |

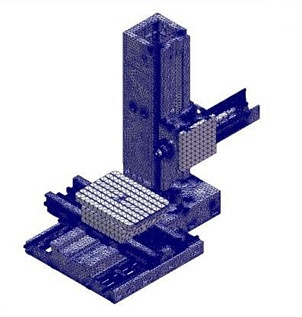

FEM анализ методом конечных элементов |
 |
Колонна Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта. |
 |
Направляющие Широкая твердая поверхность поддерживает обработку с большими нагрузками. Ширина поверхности направляющих по оси Z-200 мм, что на 70% шире, чем у аналогичных станков. Направляющие отшлифованы с высокой частотой, поверхности закалены и имеют симметричную структуру прямоугольного сечения для достижения высокой жесткости. |
 |
Шпиндель В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя. |
 |
Инструментальный магазин По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций. Стандартная комплектация включает в себя 40 позиции инструмента: |
 |
Прямой привод ШВП Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели HCNC/FANUC/SIEMENS. |
 |

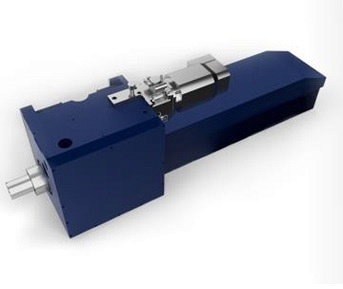

Редуктор Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую, а затем мощность передается на шпиндель через синхронный зубчатый ремень и пару шестерен. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки. Биение шпинделя 3 микрон, после 2-х часовой обработки на 600 об/мин. |
Комплектация IRONMAC IH-1600 CNC IH-1600 CNC
Стандартная
Дополнительная
Технические характеристики IRONMAC IH-1600 CNC IH-1600 CNC
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 1200 |
| Частота вращения, об/мин | 300 |
| Система ЧПУ | HCNC / Fanuc / Siemens |
| Размеры рабочего стола, мм | 1350 x 1000 |
| Грузоподъемность стола, кг | 5000 |
| Количество позиций инструмента, шт. | 40 |
| Мощность главного шпинделя, кВт | 22 / 26 |
| Перемещение по оси X, мм | 1600 |
| Перемещение по оси Y, мм | 1600 |
| Перемещение рабочего шпинделя по оси W, мм | 550 |
| Конус шпинделя | BT50 |
| Диаметр рабочего шпинделя, мм | 130 |
| Макс. крутящий момент на шпинделе, Нм | 1000 |
| Время смены инструмента, с | 18 |
| Тип управления | ЧПУ |
| Размеры Т-пазов, мм/шт. | 22 x 7 |
| Мощность главного двигателя, кВт | 7 |
| Тип подачи оси B | автоматический |
| Длина, мм | 8190 |
| Ширина, мм | 6150 |
| Высота, мм | 3600 |
| Вес, кг | 18 500 |
