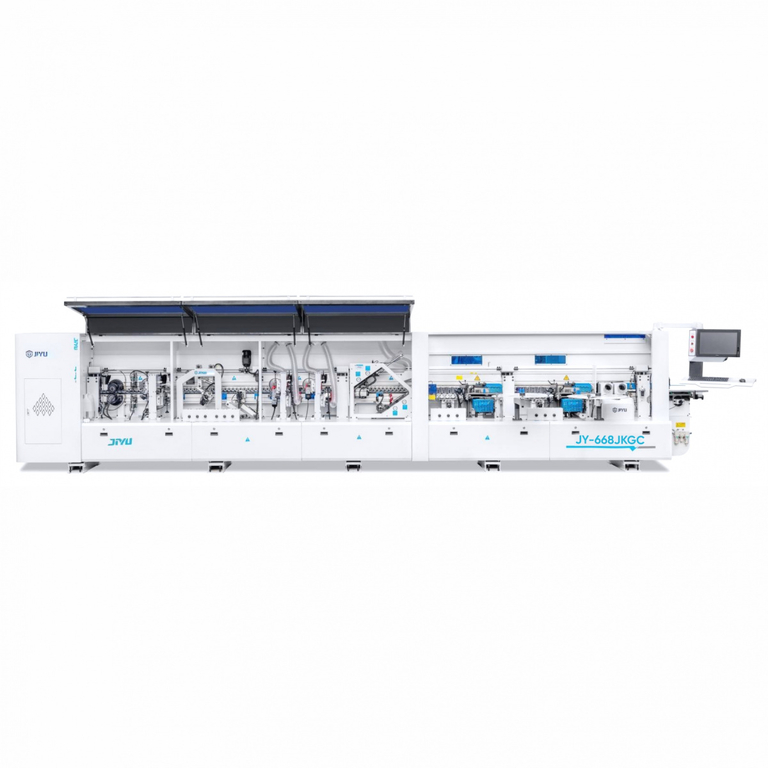

Автоматический кромкооблицовочный станок JIYU JY-668JKGC
Артикул: del01-7134
Автоматический кромкооблицовочный станок JIYU JY-668JKGC предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Применение
- Производство мебели: Облицовка кромок столешниц, полок, шкафов и других мебельных элементов для придания им завершенного вида и защиты от повреждений.
- Декоративная отделка: Используется для улучшения эстетического вида изделий, позволяя выбрать различные цвета и текстуры кромок.
- Защита от влаги и механических повреждений: Кромки защищают края плит от воздействия влаги, что особенно важно для кухонной и ванной мебели.
- Упрощение процесса сборки: Облицованные кромки облегчают дальнейшую обработку и сборку деталей, так как уменьшается риск повреждения.
- Производственные линии: Встраивается в автоматизированные линии для массового производства мебели и других изделий из плитных материалов.
Технические характеристики
| Модель | JY-668JKGC |
| Мин. ширина детали | 60 мм |
| Мин. длина детали | 120 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 60 мм |
| Рабочее давление | 0,6 МПа |
| Скорость подачи | 15 - 23 м/мин |
| Габаритные размеры | 9000*900*1820 мм |
| Общая мощность | 24 кВт |
| Мощность привода траверсы | 0,37 кВт |
| Толщина кромочного материала | 0,4 - 3 мм |
Особенности

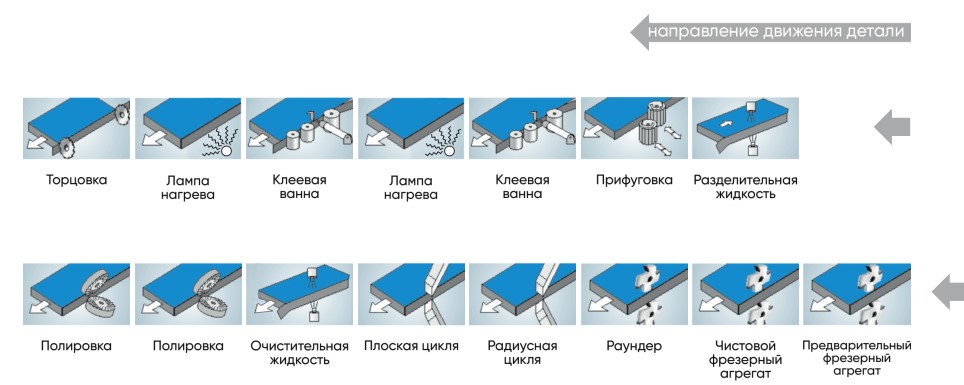

Схема обработки
 |

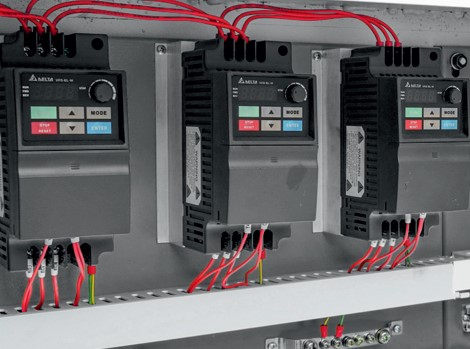

ИНВЕРТОРЫ Каждый узел управляется отдельным инвертором SHILIN (Тайвань). |
 |
ПНЕВМОКОМПОНЕНТЫ AirTAC |
 |
ЭЛЕКТРИЧЕСКИЕ ЧАСТИ Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric промышленной серии. |
 |
МОТОР-РЕДУКТОР Приводной механизм транспортера (Zhongda/Tengwan) Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук. |
 |
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР Высококачественный промышленный компьютер с 19дюймовым монитором. |
 |

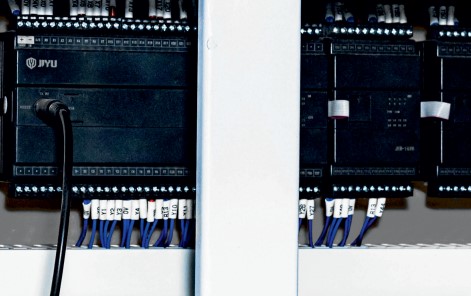

КОНТРОЛЛЕР Надежный контроллер управления Delta PLC |
 |

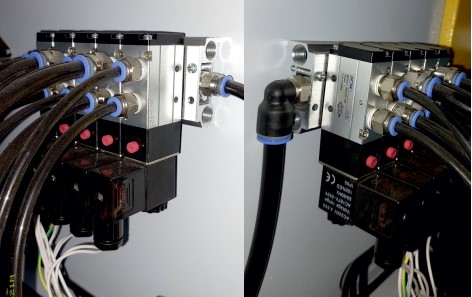

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ AirTAC/Easun |
 |

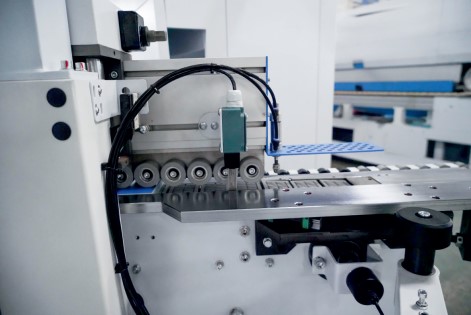

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ И ДАТЧИКИ ПОЛОЖЕНИЯ Концевые выключатели, датчики положения и энкодеры Honeywell Taiwan |
 |

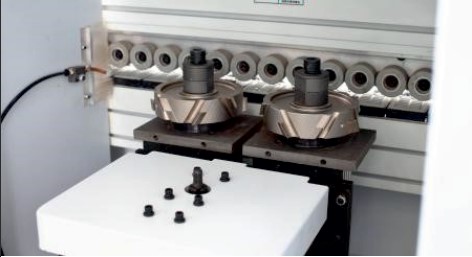

ПРИФУГОВКА Узел прифуговки с двумя моторами по 2.2 кВт и алмазными фрезами.Узел предварительного фрезирования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин.Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35мм.Опционально возможна установка фрез для обработки плиты до 60мм. |
 |
ДВЕ КЛЕЕВЫХ ВАННЫ Две клеевые ванны для возможности работы с разными типами и цветами клеев |
 |

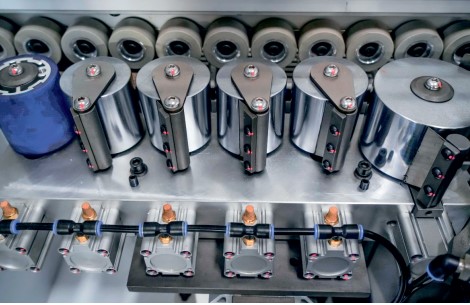

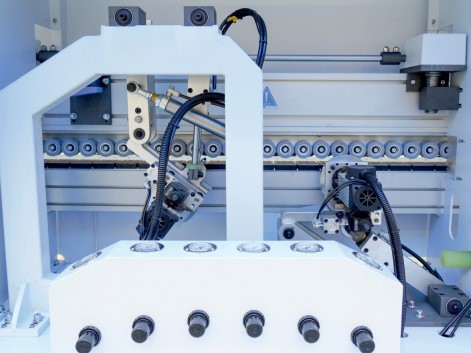

ПРЕСС-ГРУППЫ Усиленные пресс-группы с пневматическим подпором для создания безупречного соединения кромочного материала с деталью. |
 |
ДВУХМОТОРНАЯ ТОРЦОВКА Усиленная конструкция для плавного и точного торцевания даже на самых высоких скоростях с помощью 2-х высокооборотистых моторов. |
 |

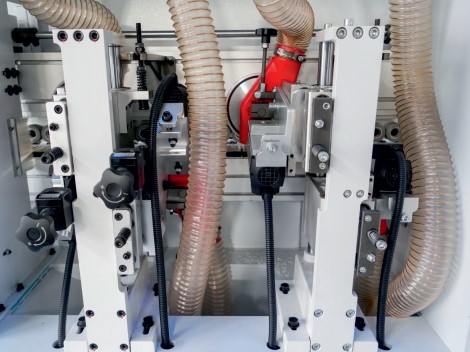

ПРЕДВАРИТЕЛЬНЫЙ (ЧЕРНОВОЙ) ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный узел с прямыми ножами оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин.Узел оснащен 2 фрезами с прямыми ножами. |
 |

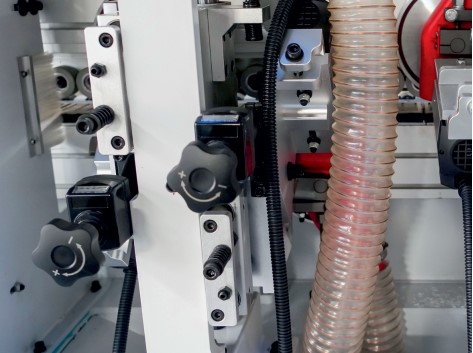

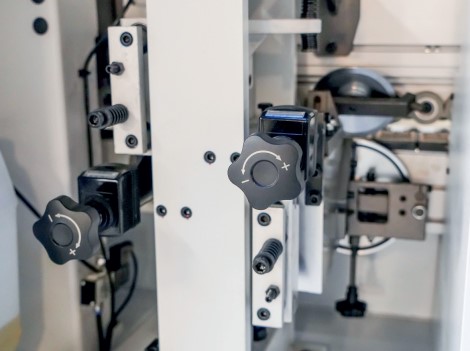

РАДИУСНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ Фрезерный узел с радиусными фрезами оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000об/мин с шестиножевыми фрезами R2.Массивныекопировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. ***опционально возможна установка пневматической перенастройки фрезерного узла |
 |
РАУНДЕР Узел закругления углов кромки (раундер) оснащен двумя высокооборотными двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм). |
 |
РАДИУСНАЯ ЦИКЛЯ Циклевочный узел с радиусными ножами R=2мм. Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками. |
 |
ПЛОСКАЯ ЦИКЛЯ Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала. |
 |
ДВОЙНОЙ УЗЕЛ ПОЛИРОВКИ Двойной узел полировки оснащен четырьмя моторами полировальными кругами, имеет возможность регулировки по осям |
