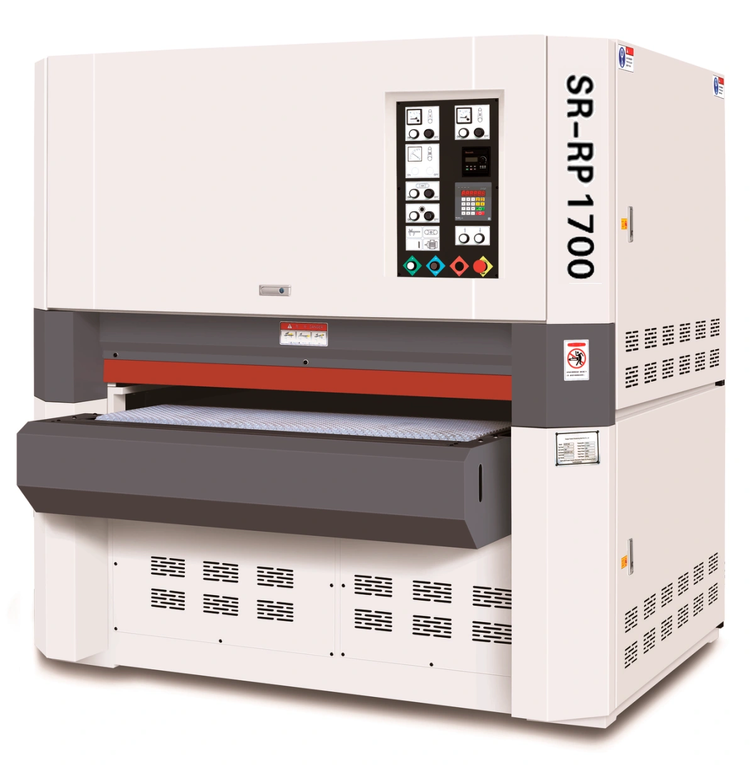

Калибровально-шлифовальный станок с шейперным валом Finetech SPR-RP 1300
(голосов 763)
Артикул: pri125396
Калибровально-шлифовальный станок c рейсмусовым валом FineTech SPR-RP 1300 предназначен для калибрования и чистового шлифования по плоскости различных плитных материалов, таких как:
- Мебельный щит
- ДСП, МДФ
FineTech SPR-RP 1300 – особенно эффективен для калибровки и шлифования мебельного щита, так как отлично убирает излишки клея, перепады высот и другие дефекты щита.
Станок оснащен рейсмусовым валом P (шейпер) и двумя шлифовальными узлами R (обрезиненный ролик) + RP (обрезиненный ролик с утюжком)
- P – грубая калибровка
- R – шлифование после калибровки
- RP – чистовое шлифование
Конструктивные особенности Finetech SPR-RP 1300
 |

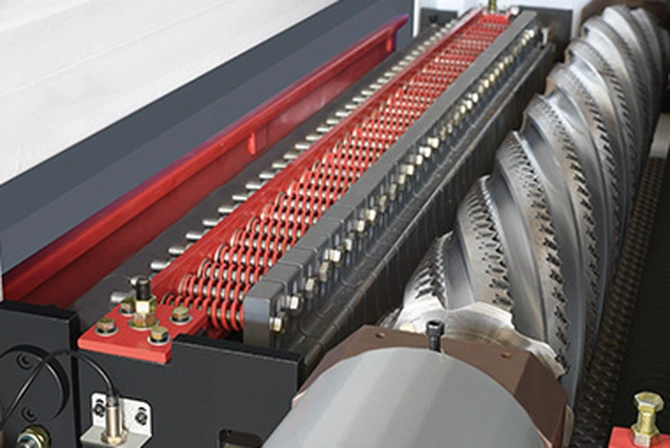

РЕЙСМУСОВЫЙ ВАЛ (P) Строгальный спиральный вал устраняет дефекты склейки (перепады по толщине, излишки клея), снижает нагрузку на шлифовальные узлы, сокращает количество проходов, повышает ресурс шлифовальных лент |
 |

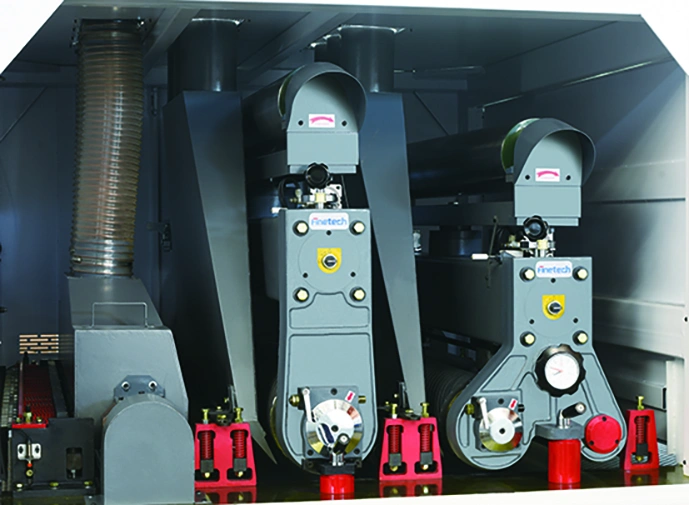

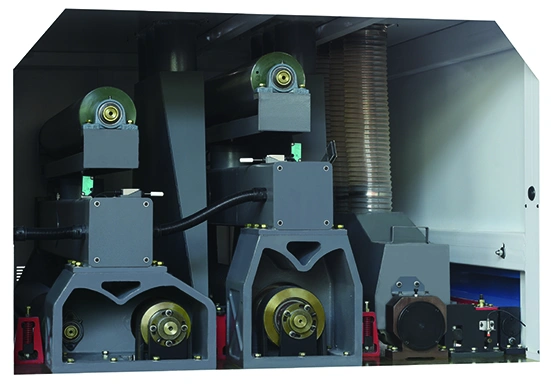

1-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (R) Предназначен для предварительного шлифования. Имеет обрезиненный вал увеличенного диаметра и повышенной жесткости. |
 |
2-Й ШЛИФОВАЛЬНЫЙ УЗЕЛ (RP ролик+утюжок) 2-й узел выполняет две операции:
Для обслуживания удобно выдвигается из станка. |
 |
ОСНОВНЫЕ КРЕПЛЕНИЯ И УЗЛЫ ИЗ ЧУГУНА Позволяют гасить вибрации, значительно улучшая качество шлифования. Благодаря своей виброустойчивой конструкции, шлифовальные станки Finetech можно использовать в самых тяжелых условиях эксплуатации, не беспокоясь о качестве продукции |
 |
НАСТРОЙКА ШЛИФОВАЛЬНОГО УЗЛА Осуществляется с помощью высокоточного и удобного эксцентрикового механизма. Обеспечивает высочайшую точность настройки, как следствие высокое качество шлифования |
 |
ПНЕВМАТИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТ Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение или ослабление лент осуществляется мгновенно поворотом переключателя |
 |
ПРИЖИМНЫЕ РОЛИКИ Сдвоенная система прижимных роликов гарантирует стабильный прижим заготовки и исключает вибрации в процессе обработки, положительно сказывается на качестве шлифования. Сдвоенные прижимы расположены в местах возможного возникновения вибраций:
|
 |

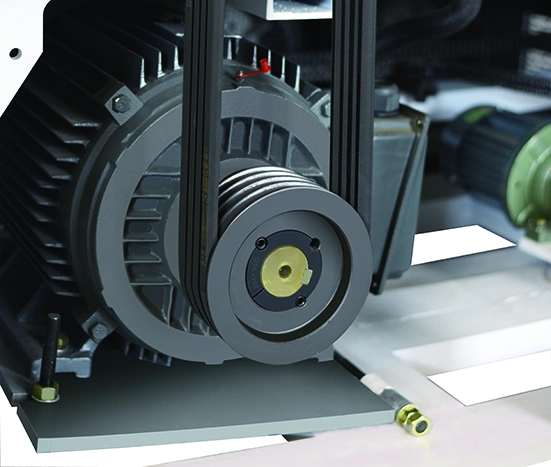

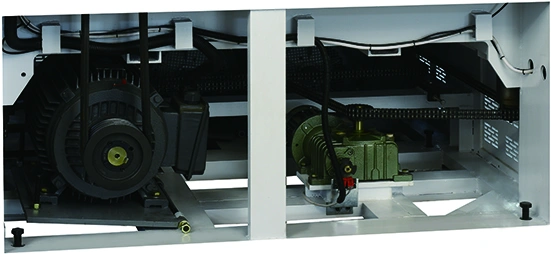

ПРИВОД ШЛИФОВАЛЬНЫХ УЗЛОВ (без рейсмуса) Каждый шлифовальный узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Надежный привод каждого узла через 4 зубчатых ремня гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью надежных тормозных колодок |
 |
ПОДПИПНИКИ «NSK» На валах устанавливаются высокоточные подшипники NSK (Япония), что обеспечивает долгую работу агрегатов и узлов |
 |

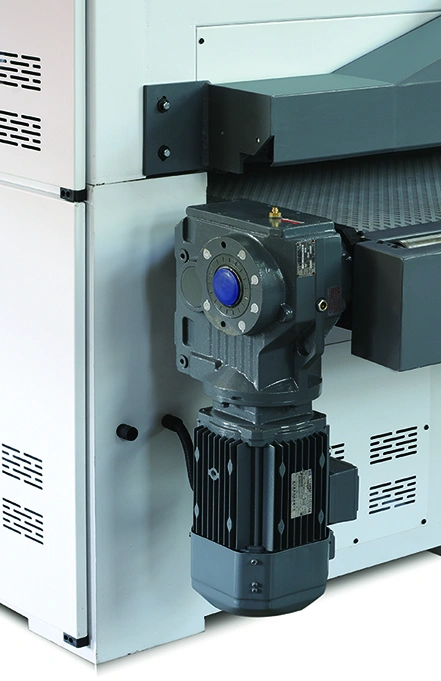

ПРИВОД ПОДАЮЩЕЙ ЛЕНТЫ Осуществляется через червячный редуктор, что гарантирует стабильную передачу крутящего момента и обеспечивает надежность данного узла, в сравнении с цепной передачей |
 |

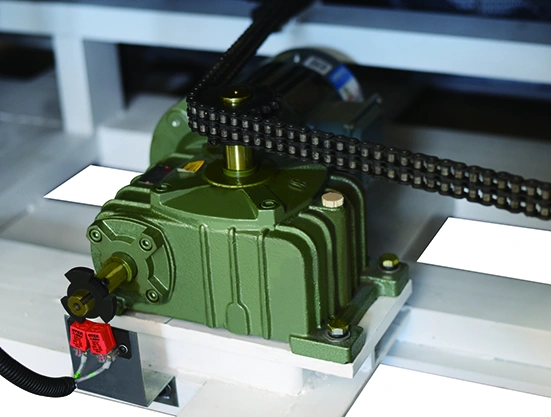

ПРИВОД ПОДЬЕМА СТОЛА Осуществляется от отдельного двигателя через редуктор и массивную цепную передачу, что обеспечивает:
|
 |
ЩЕТКА ОЧИСТКИ ОТ ПЫЛИ Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Имеет отдельный патрубок для аспирации и собственный электродвигатель. Установлена на выходе из станка |
 |

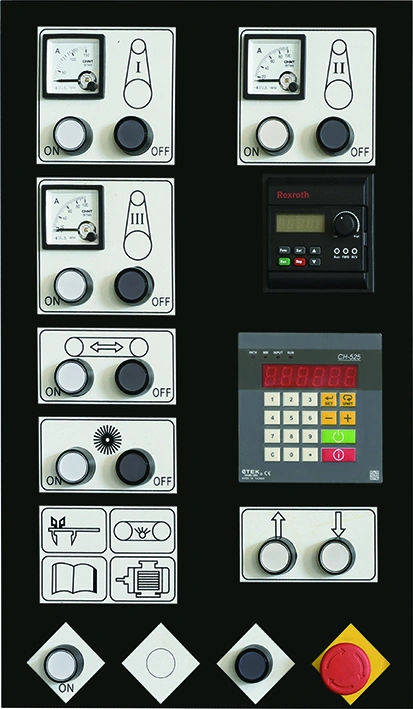

ИНВЕРТОР НА ПОДАЧУ Плавная регулировка скорости подачи от 5 до 30 м/мин позволяет удобно подбирать оптимальные режимы шлифования в зависимости от вида заготовки и качества поверхности. Регулятор удобно расположен на передней панели управления, имеет шкалу для точной настройки |
 |

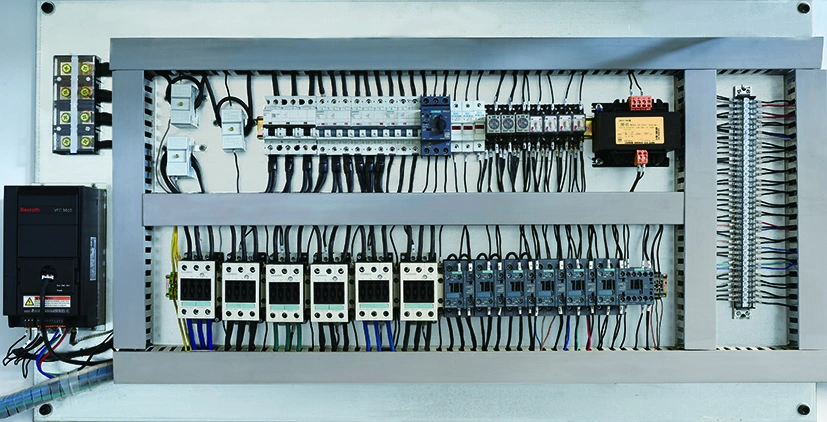

ЭЛЕКТРОКОМПОНЕНТЫ SIEMENS На станках Finetech применяются электрокомпоненты SIEMENS, что гарантирует стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов |
 |
ОСЦИЛЛЯЦИЯ ШЛИФОВАЛЬНЫХ ЛЕНТ Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки |
 |

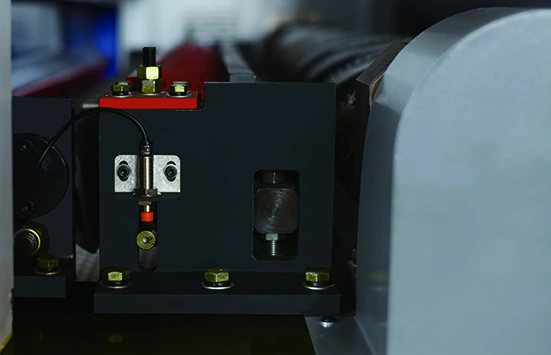

ДАТЧИКИ ОСЦИЛЛЯЦИИ И СХОДА ЛЕНТЫ Фотодатчик осцилляции шлифовальной ленты:
|
 |
ОБДУВ ШЛИФОВАЛЬНЫХ ЛЕНТ С ОСЦИЛЛЯЦИЕЙ (на обоих узлах) Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы, что:
Привод осцилляции от пневмоцилиндра |
 |
АВТОЦЕНТРИРОВАНИЕ ПОДАЮЩЕГО ТРАНСПОРТЕРА Данная система исключает боковое сползание и износ боковой части конвейера, значительно увеличивает ресурс резиновой ленты, снижает затраты на обслуживание станка и повышает производительность. Осуществляется с помощью отдельного пневмоцилиндра |
 |
РАСШИРЕНИЕ СТОЛА НА ВЫХОДЕ С ОДНИМ РОЛИКОМ Обеспечивает поддержку заготовки на выходе из станка, исключает её падение, что повышает качество обработки |
Технические характеристики станка Finetech SPR-RP 1300
| Общие характеристики | |
| Частота оборотов калибровального узла, об/мин | 3700 |
| Скорость шлифовальной ленты на 1-ом узле, м/с | 20 |
| Скорость шлифовальной ленты на 2-ом узле, м/с | 18 |
| Скорость подачи (инвертер), м/мин | 5 - 30 |
| Параметры обработки | |
| Максимальная ширина обработки, мм | 1300 |
| Толщина обработки, мм | 10 - 160 |
| Размер шлифовальной ленты, мм | 2200 х 1330 |
| Параметры заготовки | |
| Минимальная длина заготовки, мм | 540 |
| Материал валов | |
| Материал 1-го калибровального вала | Сталь |
| Материал 2-го шлифовального вала | Обрезиненный ролик |
| Материал 3-го шлифовального вала | Обрезиненный ролик |
| Диаметр валов | |
| Диаметр 1-го калибровального вала, мм | 180 |
| Диаметр 2-го шлифовального вала, мм | 240 |
| Диаметр 3-го шлифовального вала, мм | 210 |
| Твердость валов | |
| Твердость 2-го шлифовального вала, шор | 80 |
| Твердость 3-го шлифовального вала, шор | 70 |
| Мощность узлов | |
| Мощность двигателя 1-го калибровального узла, кВт | 37 |
| Мощность двигателя 2-го шлифовального узла, кВт | 22 |
| Мощность двигателя 3-го шлифовального узла, кВт | 22 |
| Мощность двигателя подачи, кВт | 4 |
| Мощность двигателя подъема/опускания стола, кВт | 0.55 |
| Мощность двигателя на узел щетки, кВт | 0.37 |
| Мощность (общая), кВт | 85.92 |
| Аспирация | |
| Рабочее давление в пневмосистеме, МПа | 0.6 |
| Производительность аспирации, м3/час | 13700 |
| Расход воздуха, м3/час | 17 |
| Габаритные размеры | |
| Длина, мм | 2020 |
| Ширина, мм | 2770 |
| Высота, мм | 2110 |
| Вес, кг | 5600 |
