Копировально-фрезерный станок карусельного типа Mas MX 71160

4.7 (голосов 763)

Артикул: primx-71160

Производитель: MAS

Описание
Отзывы
Оплата и доставка

Предназначены для высокопроизводительного изготовления филенок, сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.

Область применения:

Применяется в столярно-строительном и мебельном производстве.

Получаемые изделия:

Схемы обработки:

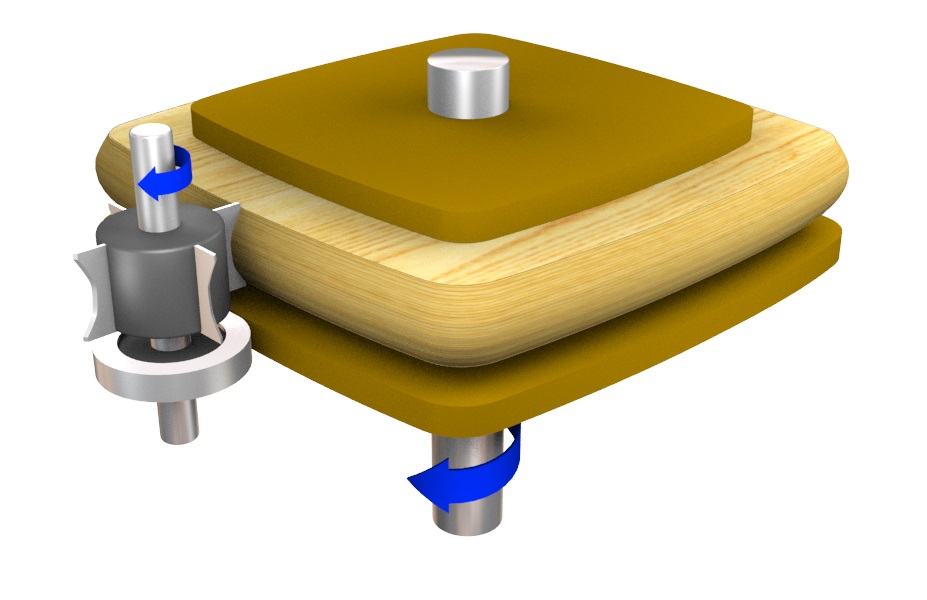

Фрезеровка

Конструктивные особенности MAS MX 71160

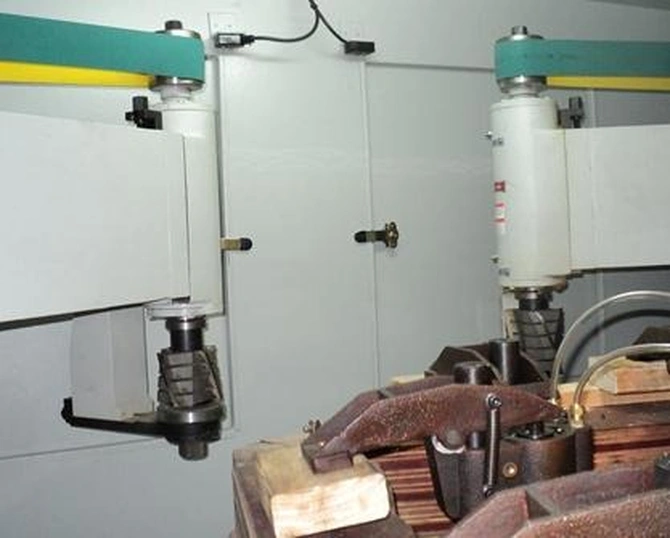

	Два фрезерных шпинделя Станки оснащены 2-мя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы. На фрезерных узлах можно изменять направление вращения инструмента – попутное или встречное к заготовке.

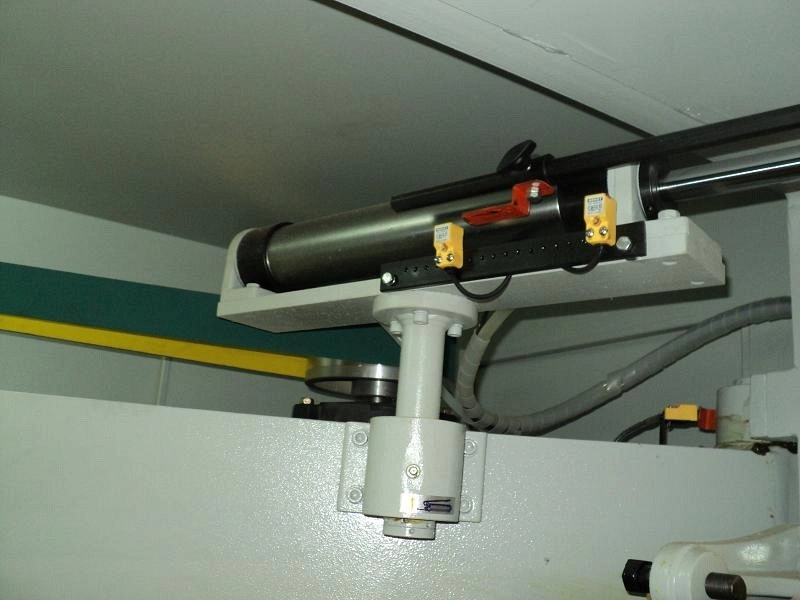

	Пневмоподача шпинделей Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра.

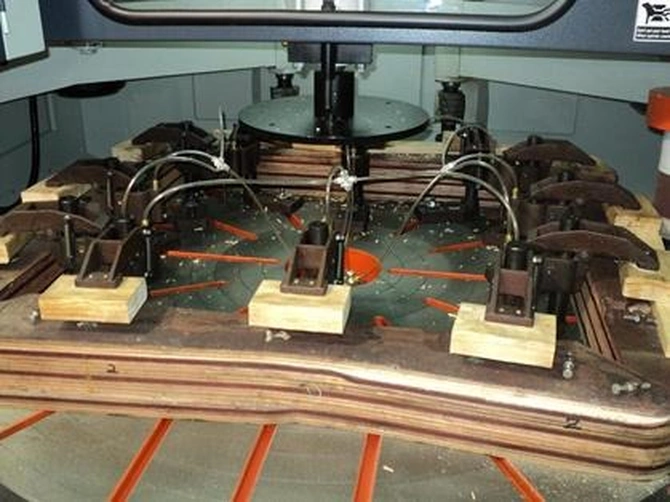

	Фиксация заготовок При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2-х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются.
	Крепление шаблонов Шаблоны и прижимы для ножек крепятся в Т-образные пазы на столе.
	Рабочий стол круглой формы С установленным на нем шаблоном и заготовкой вращатся вокруг своей оси.
	Пневмоприжимы Для обкатки (фрезерования по периметру) плоских заготовок из листовых материалов, например филенок, сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола. Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола.
	Рабочие органы Фрезы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. на одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.

Технические характеристики станка MAS MX 71160

Параметры обработки
Управление	полуавтомат
Общие характеристики
Диаметр стола, мм	1630
Скорость вращения стола, об/мин	0.1 - 3
Скорость вращения шпинделя, об/мин	9300
Количество фрезерных шпинделей, шт.	2
Высота шпинделя, мм	180
Диаметр шпинделя, мм	40
Количество шлифовальных шпинделей, шт.	нет
Диаметры обработки, мм	560 - 1700
Частота вращения шпинделей, об/мин	9300
Мощность привода вращения стола, кВт	1.5
Мощность привода фрезы, кВт	7.5 x 2
Габаритные размеры
Длина, мм	2600
Ширина, мм	2200
Высота, мм	1900
Вес, кг	2750
