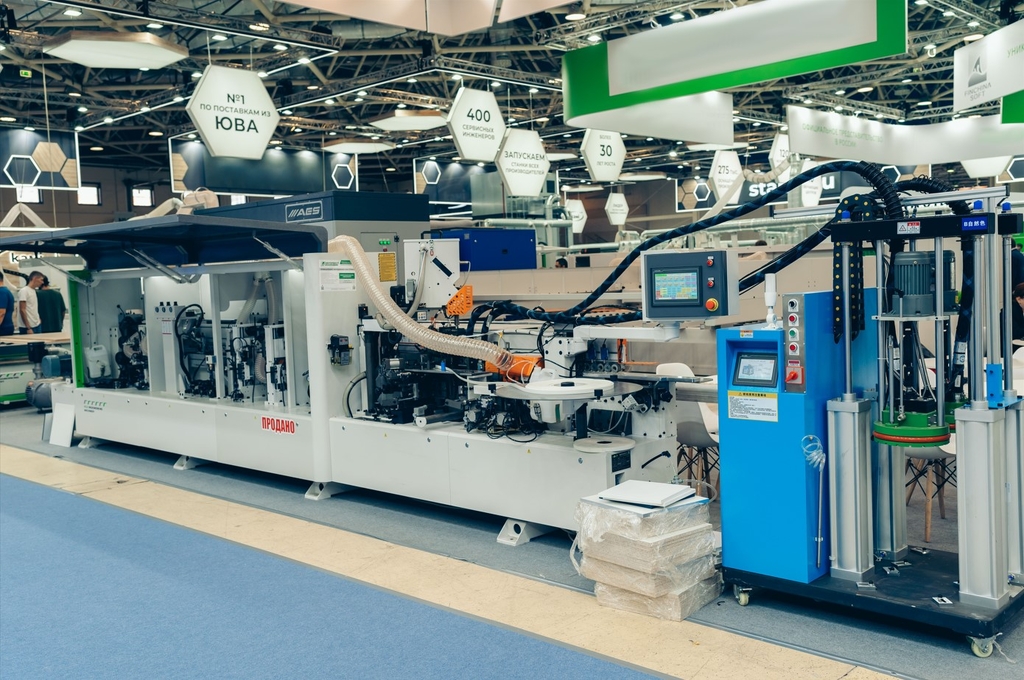

Кромкооблицовочный автоматический станок HOLD HD6211С
Артикул: int5197
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Преимущества
- Станина сварена из высокопрочной конструкционной стали, что обеспечивает высокую прочность и стабильность при работе станка даже на максимальной скорости подачи. Поверхность обработана антикоррозийным покрытием и высокотемпературным лаком для запекания, что позволяет сохранить лаковое покрытие на период всего срока службы станка.
- Клеевой узел 1: Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция.
- Клеевой узел 2: Верхняя клеевая ванна с узлом предварительного расплава клея с функцией автоматической загрузки гранул.
Особенности конструкции
 |
Система управленияУправление станком осуществляется с помощью специального пульта, оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке. |
 |
Узел подачи разделительной жидкостиУзел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю пласть детали. |
 |
Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. Узел укомплектован 2-мя алмазными фрезами Ø125 мм. и высотой 40 мм. |
 |
Инфракрасная лампа нагреваПредварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее. |
 |
Клеевой узелДвухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция. Очень удобно при работе с двумя разными цветами клея. |
 |
Верхняя клеевая ванна + узел предварительного расплаваЗначительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей. Узел предварительного расплава обладает функцией автоматической загрузки гранул клея. |
 |
Пресс группаПресс группа состоит из 4 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 ролика конические, сосредоточены на нижнем и верхнем участках детали, последний ролик цилиндрический. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея. |
 |
Узел торцевой обрезкиОснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки. |
 |
Черновой узел снятия свесовБыстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
|
Чистовой узел снятия свесовОбеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
 |
Двухмоторный узел скругления углов (ROUND)Позволяет автоматически без остановки заготовки скруглять углы пластиковых кромок у прямых или профильных деталей. |
 |
Узел кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. |
 |
Узел клеевой циклиУдаляет излишки клея с поверхности панели. |
 |
Узел подачи очистительной жидкостиУдаляет возможные загрязнения и помогает лучше обработать деталь в зоне полировки. |
 |
Узел полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой. |
 |
Система подачиЦепной транспортёр приводится в движение редукционным двигателем. Мощность двигателя 4 кВт. |
 |
Выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера. |
Компоненты станка
Система управления
Управление станком осуществляется с помощью специального пульта, оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке.

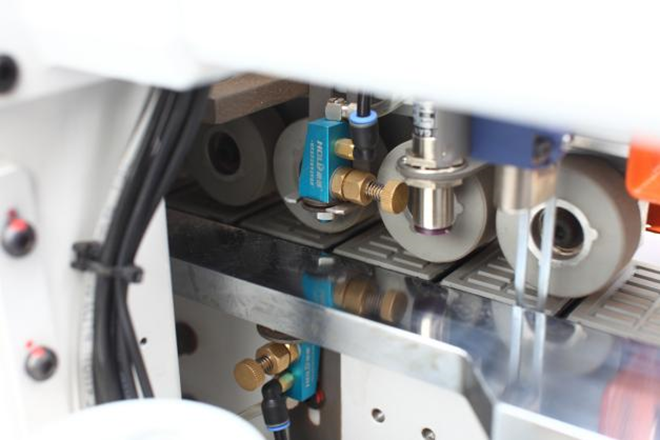

Узел подачи разделительной жидкости
предотвращает налипание клея на верхнюю и нижнюю пласть детали.

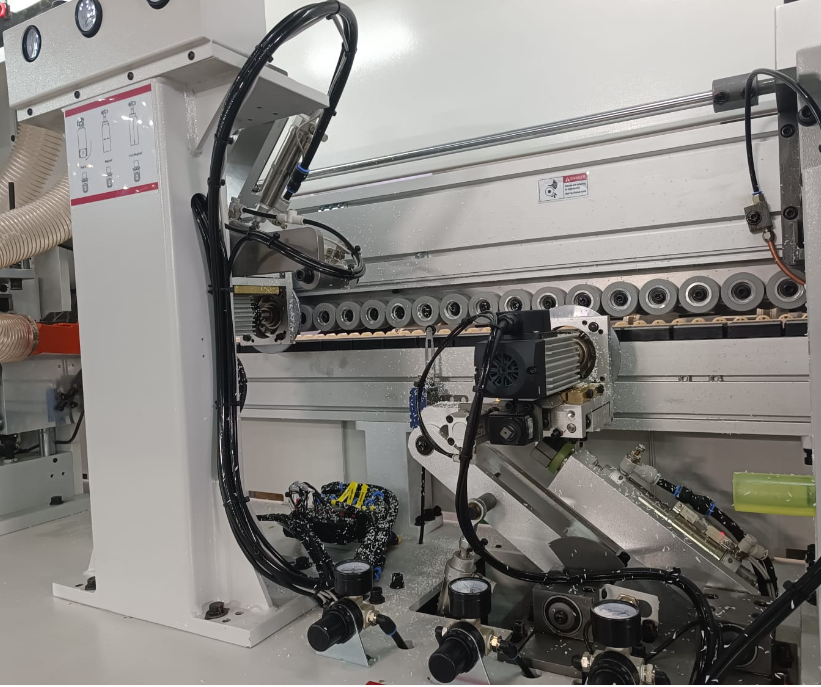

Узел прифуговки
Оснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование убирает «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность.
Узел укомплектован 2-мя алмазными фрезами Ø125 мм. и высотой 40 мм.
Инфракрасная лампа нагрева
Предварительный нагрев торца заготовки для качественной приклейки кромки. Это позволяет клею лучше растечься под кромкой, и сделать видимый шов тоньше, и аккуратнее.
Клеевой узел:
Двухцветная клеевая ванна PUR без необходимости очистки + двухцветная PUR-станция.
Очень удобно при работе с двумя разными цветами клея.

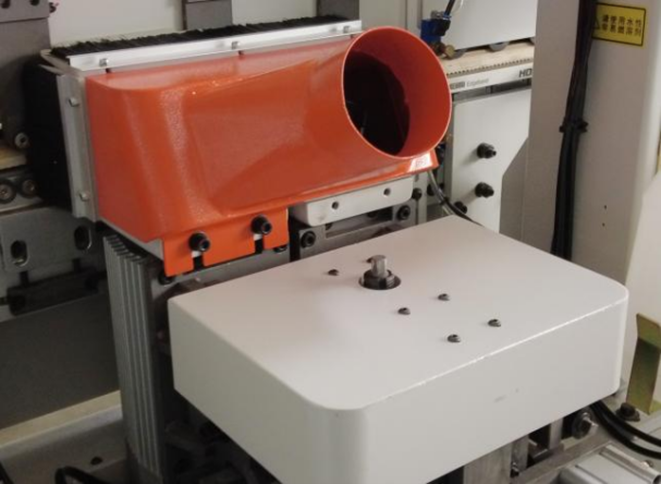

Верхняя клеевая ванна + узел предварительного расплава
Значительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей.
Узел предварительного расплава обладает функцией автоматической загрузки гранул клея.

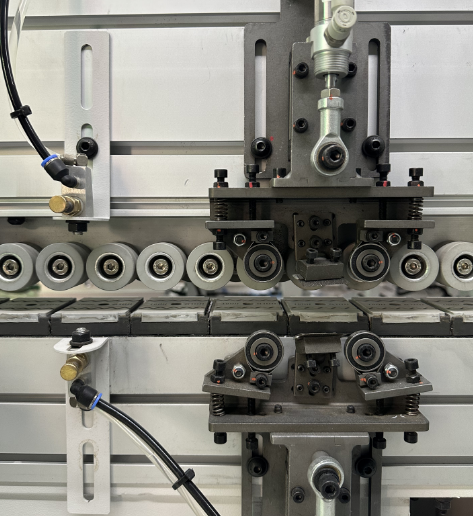

Пресс группа
Пресс группа состоит из 4 роликов. Первый ролик моторизированный, все остальные допрессовочные. 2 ролика конические, сосредоточены на нижнем и верхнем участках детали, последний ролик цилиндрический. Давление на пресс группе задается с помощью пневматики, что гарантирует равномерное распределение усилий на кромку во время приклеивания. На всех роликах установлены специальные скребки для удаления остатков клея.

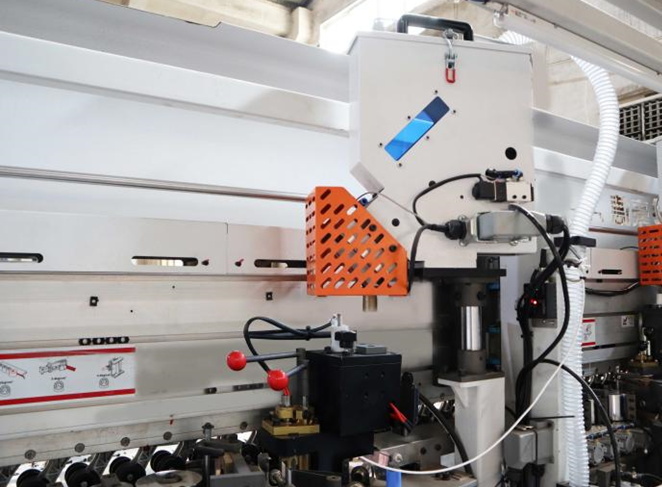

Узел торцевой обрезки
Оснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки.

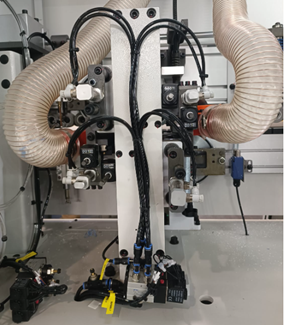

Черновой узел снятия свесов
Быстро и аккуратно удаляет свесы кромочного материала на верхней и нижней сторонах. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.
Чистовой узел снятия свесов (Пневмоперенастройка)
Обеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки.

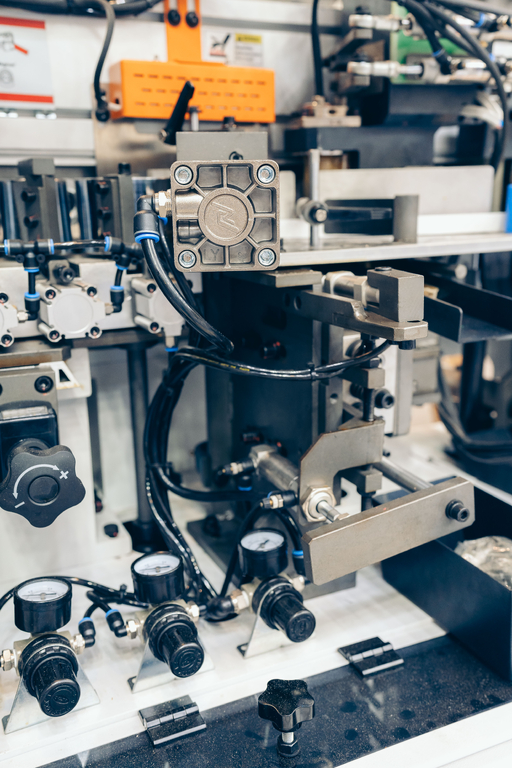

Двухмоторный узел скругления углов (ROUND)
Позволяет автоматически без остановки заготовки скруглять углы пластиковых кромок у прямых или профильных деталей.
Узел кромочной цикли (Пневмоперенастройка)
Удаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму.
Узел клеевой цикли
Удаляет излишки клея с поверхности панели.
Узел подачи очистительной жидкости
Удаляет возможные загрязнения и помогает лучше обработать деталь в зоне полировки.
Узел полировки
Удаляет излишки клея, делает кромочную ленту более гладкой и чистой.

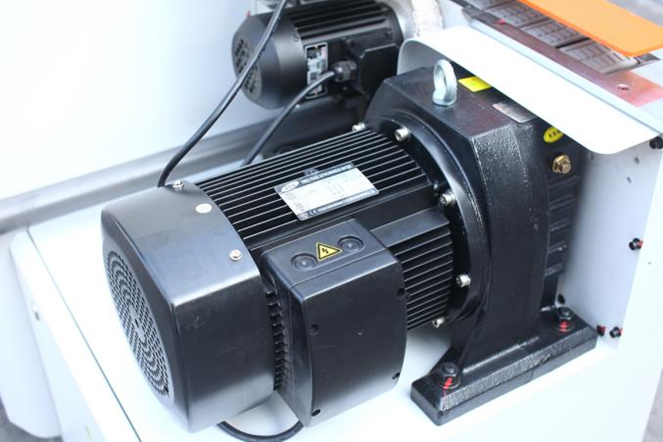

Система подачи
Цепной транспортёр приводится в движение редукционным двигателем. Мощность двигателя 4 кВт.

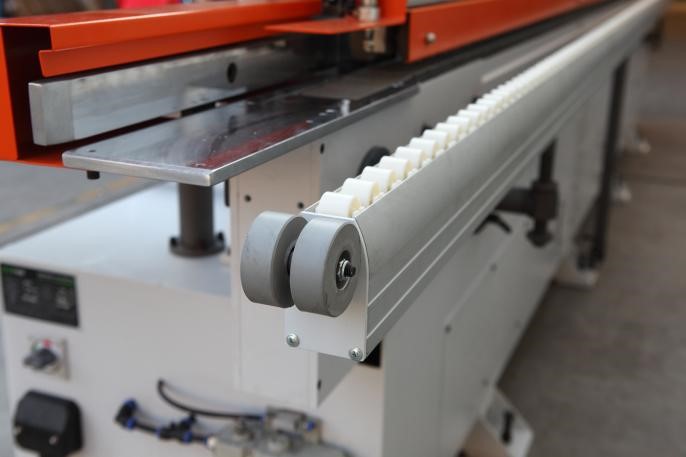

Выдвижной суппорт с прорезиненными роликами
Расположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера.
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Технические характеристики
| Скорость подачи, м/мин. | 14-20-23 |
| Толщина заготовки, мм. | 10-60 |
| Минимальная ширина заготовки, мм. | 100 |
| Минимальная длина заготовки, мм. | 120 |
| Минимальный размер заготовки, мм. | 120x100 |
| Толщина кромочного материала, мм. | 0,4 - 3 |
| Пневматическая перенастройка на 2 толщины кромки | Да |
| Подъем/опускание прижимной балки | Моторизированный |
| Габариты, мм. | 7200х900х1750 |
| Рабочее давление, мпа. | 0.6 |
| Общая мощность, квт. | 25 |
| Питание | 380В / 50Гц |
