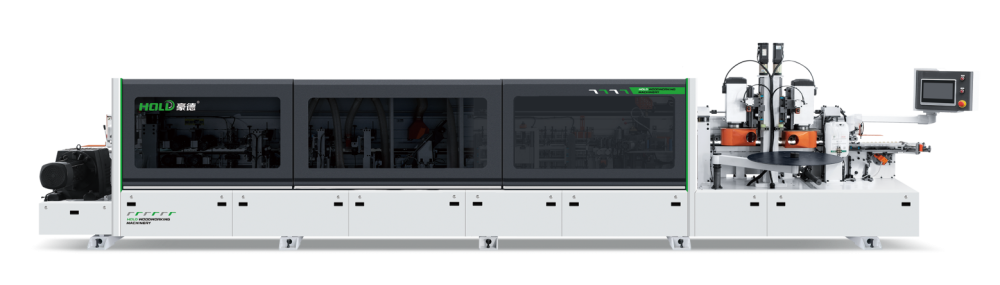

Кромкооблицовочный автоматический станок HOLD HY310
Артикул: int4778
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Станок специально оснащен формовочной фрезой для предварительного фрезерования и высокоскоростным двигателем с регулируемой частотой мощностью 9 кВт.
Система нанесения покрытия + устройство быстрого плавления клея + автоматическая машина для всасывания клея. Высота нанесения клея на кромку 110 мм.
Устройство для склеивания кромок оснащено нагревательным элементом, обеспечивающим более прочное покрытие и идеальное склеивание кромок.
Специально разработанный формовочно-прижимной механизм может переключаться между прижимным механизмом C-типа и J-типа в зависимости от формы кромки.
Оснащен устройствами нанесения разделительной и очищающей жидкостей.
Образцы продукции
Особенности конструкции
 |
Система управленияУправление станком осуществляется с помощью специального пульта, оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке. |
 |

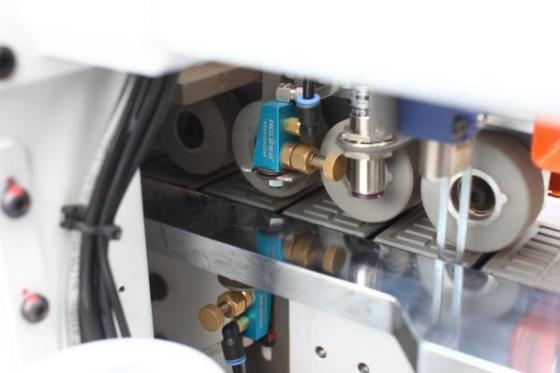

Узел подачи разделительной жидкостиУзел подачи разделительной жидкости предотвращает налипание клея на верхнюю и нижнюю пласть детали. |
 |
Узел прифуговкиОснащен двумя высокочастотными двигателями, что обеспечивает качественную обработку торца материала перед приклеиванием кромки. Предварительное фрезерование удаляет «ступеньку» от подрезной пилы, сколы и формирует ровную поверхность. |
 |
Узел предварительного расплава + верхняя клеевая ваннаЗначительно облегчает процесс обслуживания, очистки. Позволяет быстро перестраиваться между клеями разного цвета и типа. Позволяет использовать PUR клей. |
 |

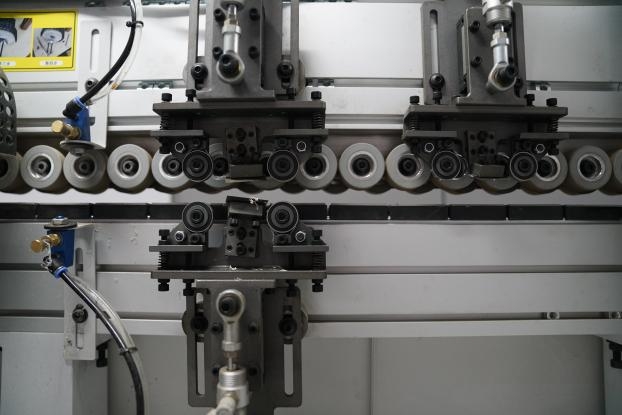

Узел формовки торца и прикатки кромкиПозволяет переключаться между C и J формой. |
 |

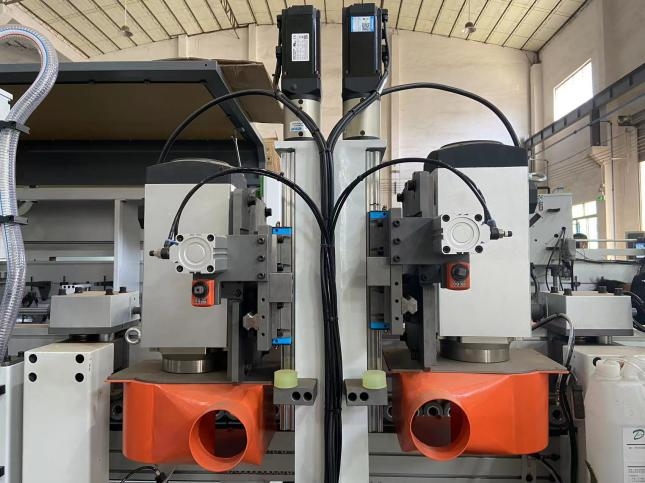

Узел торцевой обрезкиОснащен двумя высокочастотными электродвигателями. Перемещение пильных узлов осуществляется по специальным направляющим, высокая точность и эффективность даже при максимальной скорости подачи заготовки. |
 |

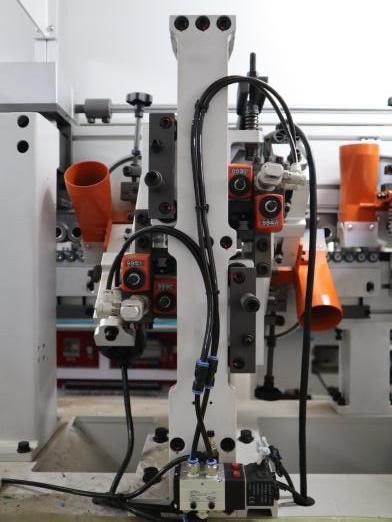

Чистовой узел снятия свесовОбеспечивает финишное фрезерование для получения радиусного профиля. Деталь отслеживается с помощью больших круглых копиров, установленных на плавающем узле, эта конструкция предотвращает появление брака во время фрезеровки. |
 |
Узел кромочной циклиУдаляет следы, оставленные фрезой для снятия свесов, делает края гладкими и ровными, придает кромке радиусную форму. |
 |
Узел клеевой цикли для C и J профиляУдаляет излишки клея с поверхности панели. |
 |
Узел подачи очистительной жидкостиУдаляет возможные загрязнения и помогает лучше обработать деталь в зоне полировки. |
 |

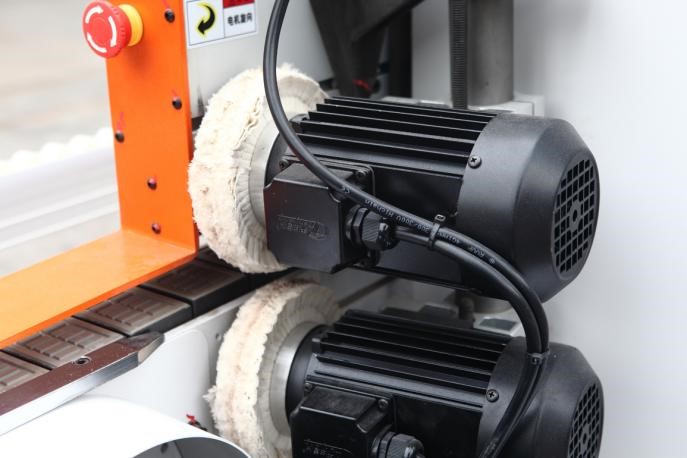

Узел полировкиУдаляет излишки клея, делает кромочную ленту более гладкой и чистой. |
 |

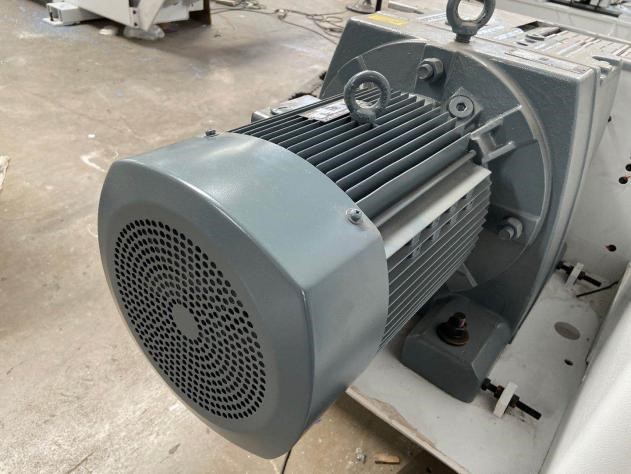

Система подачиЦепной транспортёр приводится в движение редукционным двигателем. Мощность двигателя 7,5 кВт. |
 |
Выдвижной суппорт с прорезиненными роликамиРасположен параллельно подающему транспортеру. Он обеспечивает надежную поддержку деталей по всей длине конвейера. |
Стандартная комплектация
-
Пульт управления
-
Узел нанесения разделительной жидкости
-
Узел прифуговки
-
Узел нанесения клея и приклеивания кромки
-
Узел финишной торцовки
-
Узел чистового фрезерования свесов кромки
-
Узел формовки торца и прикатки кромки
-
Узел кромочной цикли
-
Узел клеевой цикли для C и J профиля
-
Узел нанесения очистительной жидкости
-
Полировальный узел
-
Выдвижной суппорт
Дополнительные опции
- Разделительная жидкость ЛС 2/10
- Очистительная жидкость ЛС 2/10.
Предназначен для точного и высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок. Может использоваться как на предприятии начального уровня, так и на крупносерийном производстве
Станок специально оснащен формовочной фрезой для предварительного фрезерования и высокоскоростным двигателем с регулируемой частотой мощностью 9 кВт.
Система нанесения покрытия + устройство быстрого плавления клея + автоматическая машина для всасывания клея. Высота нанесения клея на кромку 110 мм.
Устройство для склеивания кромок оснащено нагревательным элементом, обеспечивающим более прочное покрытие и идеальное склеивание кромок.
Специально разработанный формовочно-прижимной механизм может переключаться между прижимным механизмом C-типа и J-типа в зависимости от формы кромки.
Оснащен устройствами нанесения разделительной и очищающей жидкостей.
Технические характеристики
| Скорость подачи, м/мин. | 13 |
| Толщина заготовки, мм. | 18 (опционально 22/25) |
| Минимальная ширина заготовки, мм. | 200 |
| Минимальная длина заготовки, мм. | 120 |
| Минимальный размер заготовки, мм. | 200x150 |
| Толщина кромочного материала, мм. | 0,6 |
| Подъем/опускание прижимной балки | Моторизированный |
| Габариты, мм. | 8400х960х1750 |
| Рабочее давление, мпа. | 0.6 |
| Общая мощность, квт. | 39,5 |
| Питание | 380В / 50Гц |
