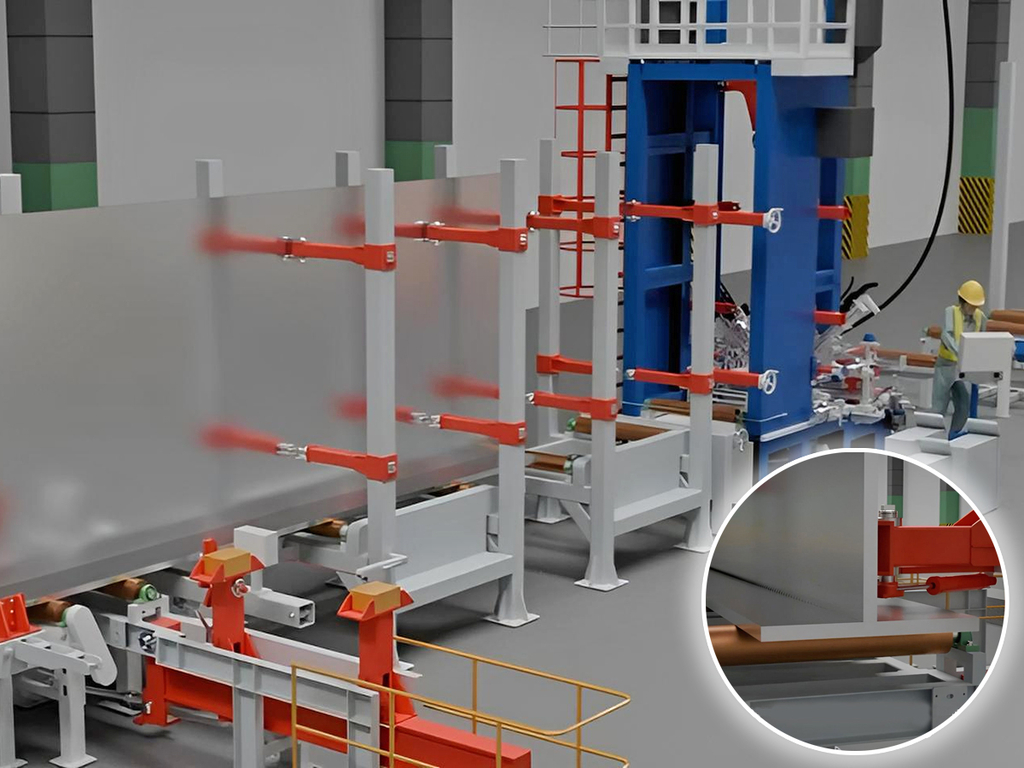

Линия по производству двутавровых балок ZL(SH)-4000
Артикул: moszlsh4000
Особенности
• Линия ZL(SH)-4000 — комплексное промышленное решение для изготовления и сварки двутавровых (H-образных) балок длиной до 21 метра и массой до 50 тонн. Она объединяет современные высокоточные и автоматизированные машины, обеспечивающие высокое качество сборки, правки и сварки металлоконструкций;
• Основные компоненты линии:
•Гидравлическая машина для правки балок JZ-100B H– специализированное оборудование для устранения изгибов фланцев двутавровых балок после сварки, вызванных тепловыми деформациями;
• Машина предназначена для тяжелых стальных балок и работает по принципу восходящего пикового перемещения приводного ролика с помощью гидравлического цилиндра;
• Система обеспечивает высокую силу давления, стабильную работу и точное выравнивание фланцев, что гарантирует качество и долговечность готовой продукции. Высокая степень автоматизации и надежный гидропривод делают машину незаменимой на сборочных линиях металлоконструкций;
•Машина для сборки двутавровых балок– промышленное оборудование для точного позиционирования и фиксации фланцев и стенки балки перед сваркой. Поддерживает работу с симметричными и несимметричными фланцами, а также с отклонением стенки от центра;
• Фиксация заготовки реализуется с помощью комплексного зажимного механизма и многогрупповых направляющих колес, исключающих смещения и виляние заготовки. Приводной механизм с электродвигателем 5.5 кВт и частотным преобразователем обеспечивает синхронизированное и регулируемое перемещение со скоростью от 600 до 15000 мм/мин в зависимости от толщины полотна.
• Гидравлическое центрирование фланцев и стенки с регулировкой ширины от 75 до 600 мм позволяет точно настраивать параметры под различные размеры балок. Встроенные гидравлические системы и устройства предварительной центровки обеспечивают высокую точность и удобство в эксплуатации;
•Машина для сварки двутавровых балок DXB-4000 с двумя консольными балками– автоматизированное сварочное оборудование для выполнения угловой сварки двутавровых балок по технологии двойной дуги SAW (Submerged Arc Welding) в нижнем положении. Оснащена двумя H-образными консольными балками, двумя сварочными аппаратами под флюсом и системами рекуперации флюса (2х50 кг);
• Регулируемая скорость сварки от 750 до 1500 мм/мин, максимальная скорость перемещения стойки — 3000 мм/мин, с инверторным управлением электродвигателей. Мощность двигателей: 2 х 1.1 кВт для движения, 2 х 0.75 кВт для подъема рычага, 2 х 3 кВт для системы рекуперации флюса. Предусмотрены кронштейны для катушек сварочной проволоки диаметром 3.2 – 5 мм с грузоподъемностью до 250 кг каждая;
• Конструкция отличается высокой жесткостью, автоматизацией процессов и удобством технического обслуживания. Возможна модификация с одной консолью для сварки сверхвысоких балок.
Технические характеристики ZL(SH)-4000
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Страна-производитель | КНР |
| Максимальная длина заготовки, мм | 21000 |
| Максимальная высота заготовки, мм | 4000 |
| Высота заготовки, мм | 160 |
| Минимальная длина заготовки, мм | 4000 |
| Минимальная ширина заготовки, мм | 150 |
| Толщина заготовки, мм | 6 – 100 |
| Максимальный вес обрабатываемой заготовки, кг | 50000 |
| Максимальная ширина заготовки, мм | 1200 |
| Уровень шума, дб | ≤ 80 |
| Температура окружающей среды, °с | От -10°С до +50°С |
| Класс защиты ip | IP 54 |
| Влажность | ≤ 90%, без конденсации |
| Электропитание, в/гц | 3х380/400/415, 50/60 |
