Универсальный токарно-винторезный станок Metal Master ZH 66300 DRO RFS
(голосов 763)
Артикул: mem3829
Универсальный токарно-винторезный станок Metal Master ZH 66300 DRO RFS — это современное решение для обработки металла, сочетающее в себе высокую точность, надежность и универсальность. Станок идеально подходит для выполнения сложных операций в машиностроении, ремонтных мастерских и промышленных предприятиях.
Назначение и особенности токарно-винторезного станка metal master zh 66300 dro rfs
Основное назначение
Metal Master ZH 66300 DRO RFS предназначен для обработки деталей из различных металлов, включая токарную обработку цилиндрических, конических и фасонных поверхностей, а также нарезание резьбы. Он позволяет эффективно работать с крупногабаритными заготовками, обеспечивая стабильное качество обработки.
Ключевые особенности
- Цифровая индикация DRO: Система отображает параметры обработки, повышая точность и упрощая контроль.
- Мощный шпиндель: Обеспечивает высокую производительность при обработке твердых металлов.
- Прочная конструкция: Литая станина снижает вибрации и обеспечивает устойчивость даже при максимальных нагрузках.
- Широкий диапазон скоростей: Позволяет обрабатывать различные материалы с оптимальными параметрами.
- Расширенные возможности резьбонарезания: Поддержка метрической, дюймовой и других видов резьбы.
Преимущества токарно-винторезного станка metal master zh 66300 dro rfs
Основные преимущества
- Универсальность: Станок подходит для выполнения самых разнообразных операций.
- Высокая точность: Цифровая индикация и жесткость конструкции обеспечивают идеальные результаты.
- Долговечность: Использование качественных материалов гарантирует долгий срок службы.
- Эргономика: Удобное управление и понятный интерфейс делают работу комфортной и безопасной.
Дополнительные преимущества
- Современная система охлаждения для предотвращения перегрева.
- Усиленные направляющие для устойчивости при обработке тяжелых деталей.
- Компактное расположение органов управления для удобного доступа.
- Повышенный уровень безопасности благодаря аварийным выключателям.
Сферы применения токарно-винторезного станка metal master zh 66300 dro rfs
Применение в производстве
- Машиностроение: Используется для изготовления деталей с высокой точностью и повторяемостью.
- Ремонтное производство: Идеален для восстановления и изготовления индивидуальных компонентов.
- Энергетика: Применяется для обработки деталей сложных механизмов и оборудования.
- Образование: Широко используется в учебных целях для подготовки специалистов.
Особенности конструкции станка metal master zh 66300 dro rfs
Прочная и устойчивая станина
Станина изготовлена из высококачественного чугуна, что обеспечивает стабильность при работе с тяжелыми заготовками и минимизацию вибраций.
Цифровая индикация
DRO-система помогает оператору максимально точно контролировать процесс обработки, повышая производительность и снижая вероятность брака.
Расширенный функционал
Поддержка различных типов резьбы и широкий диапазон настроек позволяют обрабатывать детали любой сложности.
Почему выбирают metal master zh 66300 dro rfs?
Универсальный токарно-винторезный станок Metal Master ZH 66300 DRO RFS отличается надежностью, многофункциональностью и высокой производительностью. Это оборудование станет отличным выбором как для мелкосерийного производства, так и для выполнения крупных заказов в условиях интенсивной эксплуатации.
Универсальный токарно-винторезный станок metal master zh 66300 dro rfs основные технические характеристики
| Масса нетто/брутто, кг | 4500/5250 |
| Мощность двигателя, квт | 7.5 |
| Габариты станка (дхшхв), мм | 4500х1150х1800 |
| Расстояние между центрами, мм | 3000 |
| Ширина станины, мм | 405 |
| Максимальная сечение резца, мм | 25х25 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки, мм | 75 |
| Диапазон нарезаемых дюймовых резьб | 72~1/8 T.P.I/ (26 видов) |
| Количество передач | 24 |
| Конус отверстия шпинделя | 113-(1:20) |
| Конус шпинделя задней бабки | MT 5 |
| Диапазон нарезаемых метрических резьб | 1~224 мм (22 вида) |
| Торец шпинделя | Cam lock D8 |
| Диапазон нарезаемых модульных резьб | 0.5~112 MP (18 видов) |
| Диапазон нарезаемых питчевых резьб | 56~1/4 DP (24 вида) |
| Длина выемки в станине, мм | 230 |
| Макс. диаметр над станиной, мм | 660 |
| Макс. диаметр над поперечными салазками, мм | 420 |
| Диаметр отверстия шпинделя, мм | 105 |
| Диапазон скоростей шпинделя об/мин | 9~1600 |
| Диапазон поперечной подачи, мм | 0,027-1,07 |
| Макс. ход верхней салазки, мм | 145 |
| Макс. ход поперечных салазок, мм | 360 |
| Макс. диаметр над выемкой в станине (гап), мм | 870 |
| Диапазон продольной подачи, мм | 0,063-2,52 |
| Габариты станка в упаковке (дхшхв), мм | 4700х1150х2200 |
Особенности
 |
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н» |
 |

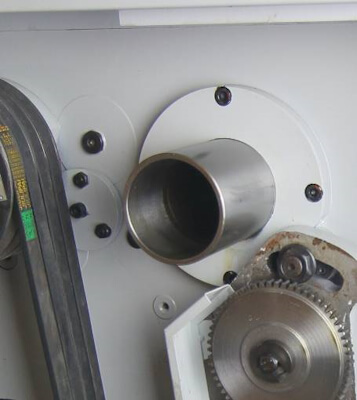

Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. |
 |
В стандартную комплектацию входят: система подачи СОЖ, станочный светильник местного освещения, подвижный и неподвижный люнеты. |
 |
Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. |
 |

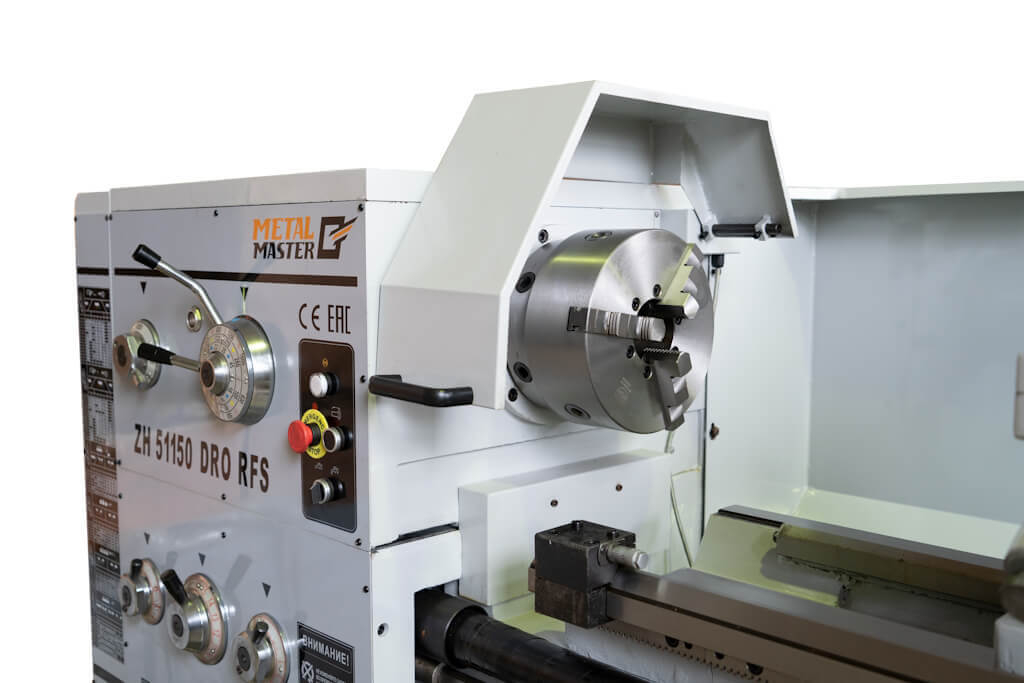

Модель оснащена трехкулачковым патроном диаметром 320 мм с универсальными кулачками в комплекте. |
 |
Внутренний диаметр шпинделя составляет 105 мм. |
 |
Вылет пиноли задней бабки – 150 мм. |
 |

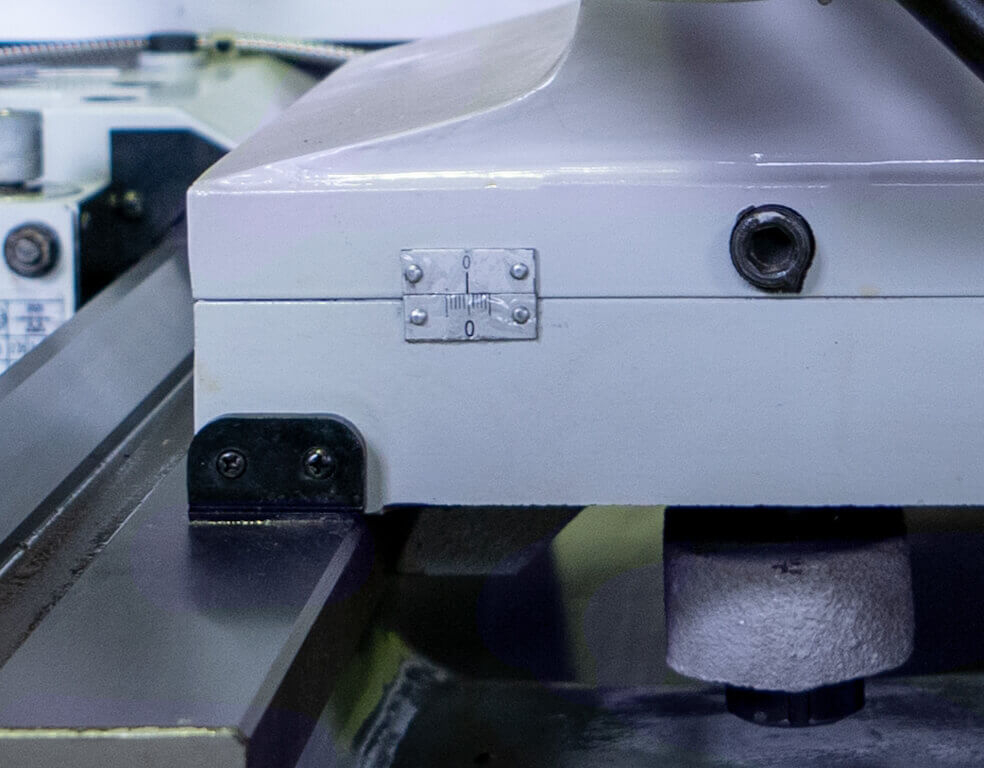

Поперечное смещение составляет ±15 мм |
 |

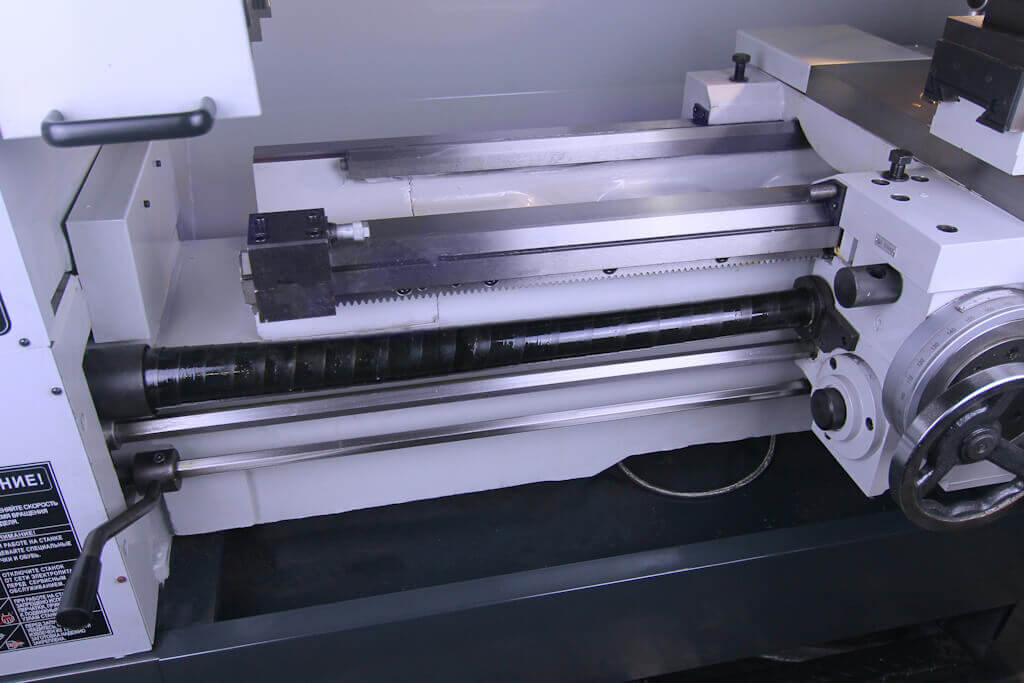

На ходовой винт смонтирован защитный кожух для защиты от стружки. |
 |

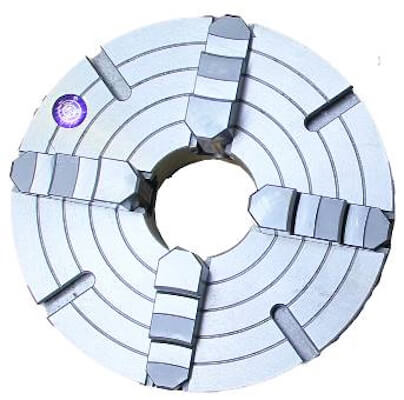

Четырехкулачковый патрон диаметром 400 мм с независимым перемещением кулачков входит в базовый комплект поставки станка. |
 |
Каждый станок серии ZH имеет удобную и понятную таблицу резьб и подач. |
 |

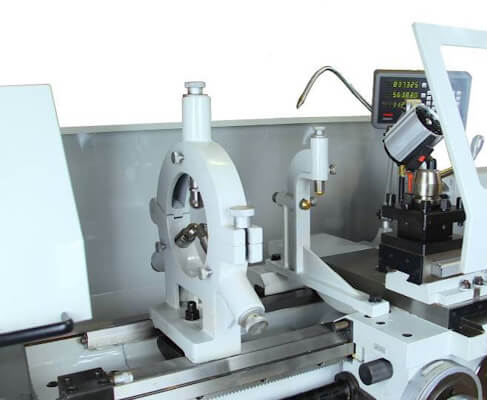

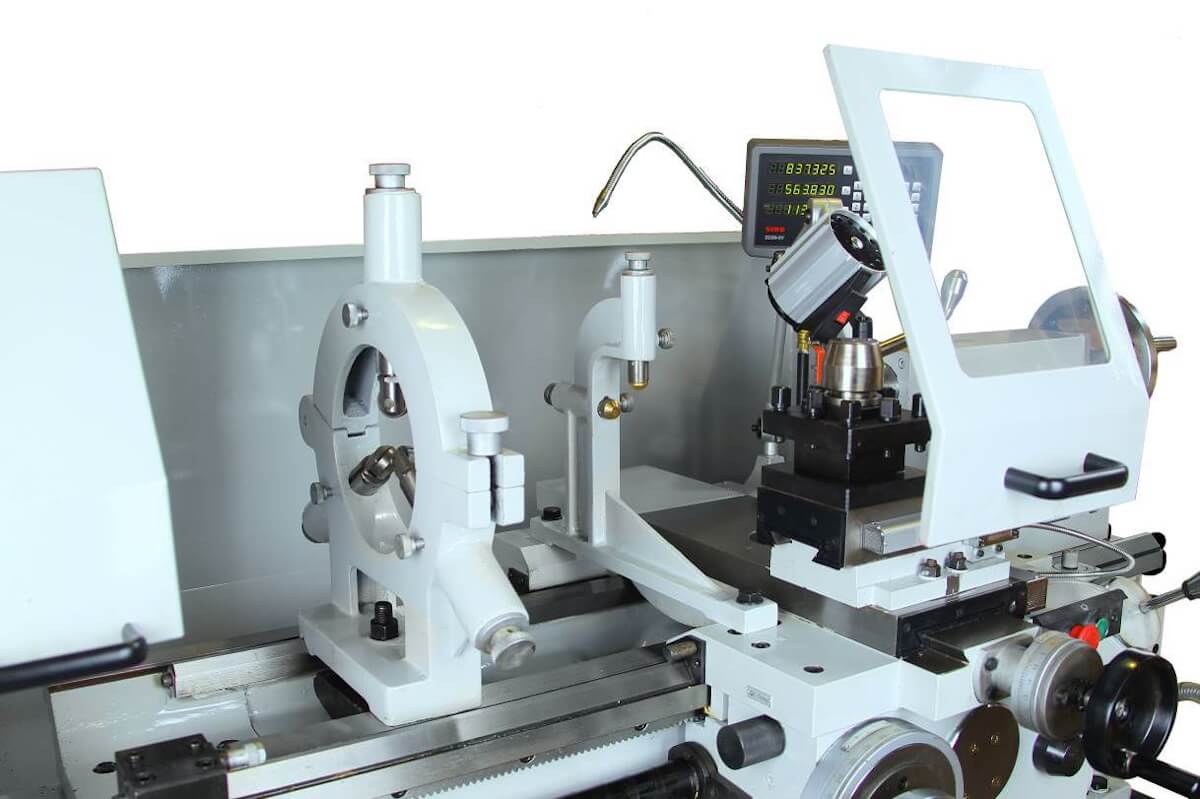

Станок «в базе» комплектуется подвижным и неподвижным люнетами. Диапазон подвижного люнета 6~100 мм Диапазон неподвижного люнета 6~125 мм |
 |

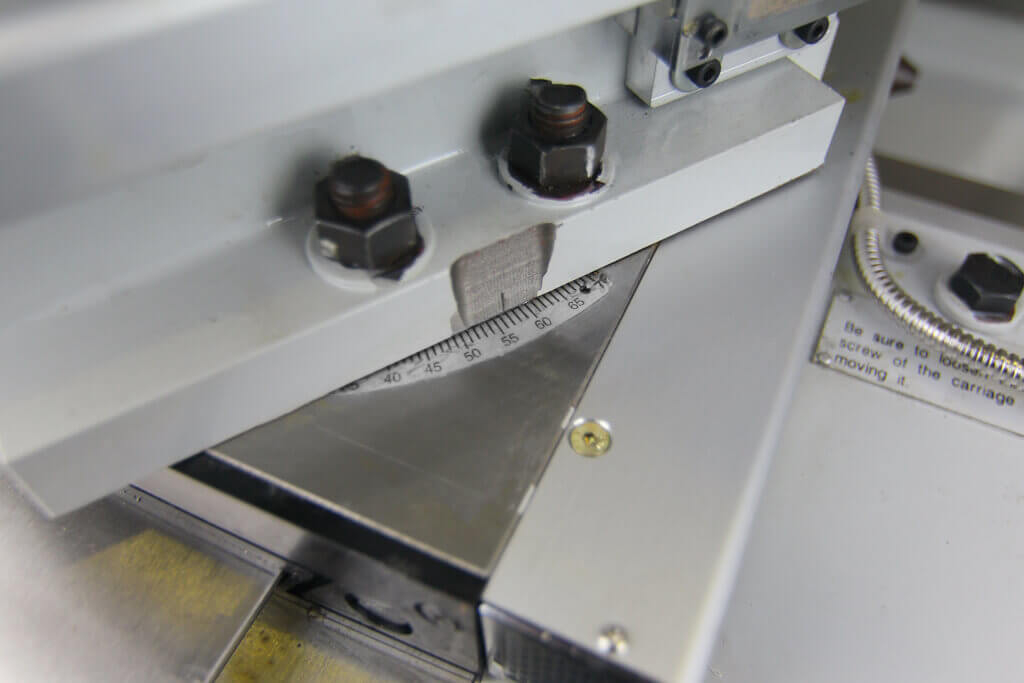

Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±70°. |
 |

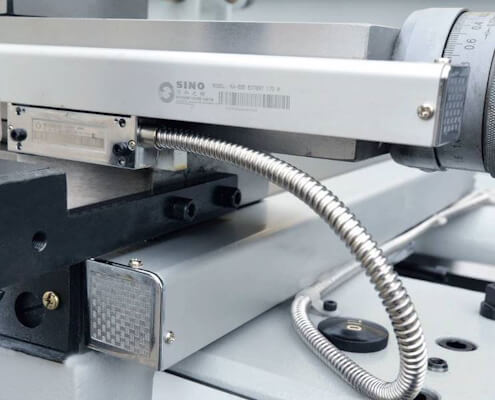

Продольная, поперечная и тонкая продольная подачи оснащены оптическими линейками с точностью позиционирования ±5 мкм. |
 |

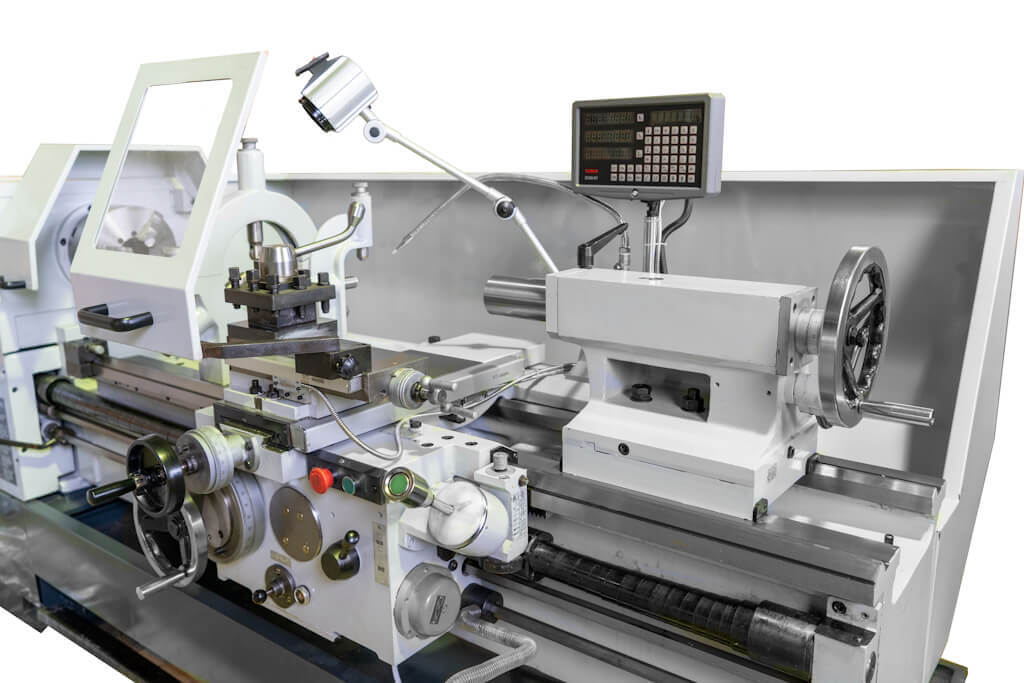

Многофункциональная УЦИ SINO SDS6-3V позволяет отслеживать перемещение по трем осям с дискретностью 1 знак. Помимо этого, УЦИ имеет различные функции для расчета при изготовлении конусо- или дугообразных деталей. |
 |

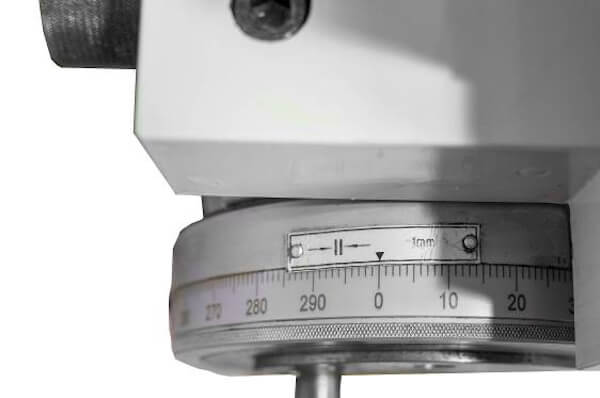

Цена деления лимба продольной подачи - 1 мм |
 |
Цена деления лимба поперечной подачи – 0,1 мм. |
 |

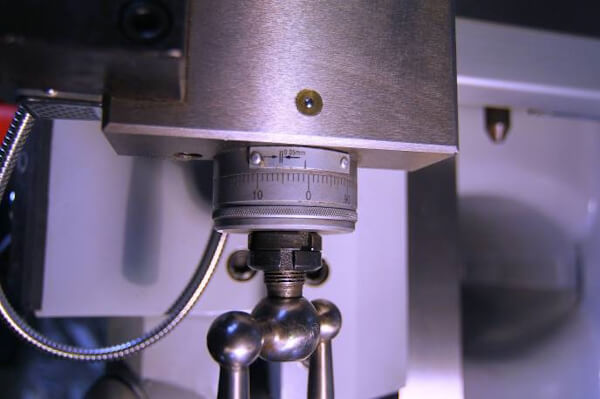

Цена деления лимба тонкой продольной подачи - 0.05 мм |
 |

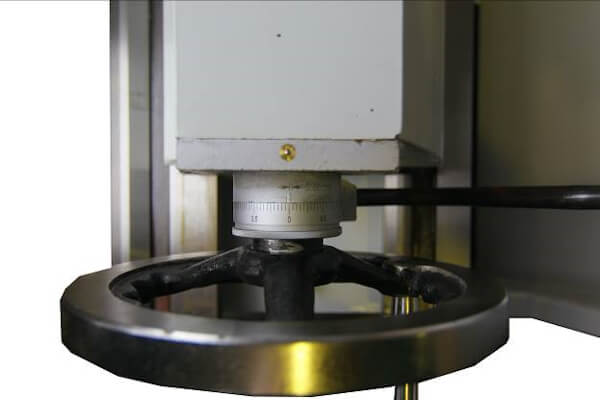

Цена деления лимба задней бабки 0,05мм |
 |

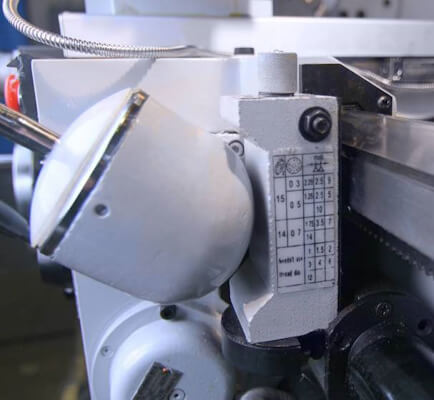

Для удобства нарезания резьбы станок оснащен 7-позиционным резьбоуказателем. |
 |
Все подвижные части станка оснащены тавотницами. |
 |
24-х ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах. |
 |
В ЗИП входят ключи, масленка, универсальные кулачки, неподвижный центр МТ №5, конус-переходник, планшайба, набор ключей и руководство пользователя. |
