Ленточнопильный станок MetalTec BS 400 CH (угол 90°)
.png "MetalTec")
Артикул: met1057
Ленточнопильный станок MetalTec BS 400 CH - это надежное и профессиональное оборудование для резки металла под углом 90°. Этот станок отличается высокой производительностью, точностью и надежностью работы.
Преимущества
- Высокая производительность
- Надежность и долгий срок службы
- Простота в использовании и обслуживании
Назначение
Ленточнопильный станок MetalTec BS 400 CH предназначен для профессиональной резки металла под углом 90°. Он идеально подходит для промышленных предприятий, мастерских и строительных объектов.
Сферы применения
- Металлообработка
- Строительство
- Производство мебели
Ленточнопильный полуавтоматический станокMetalTec- предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
Область применения::
Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
Схемы обработки:
 | СТАЛЬНЫЕ ТРУБЫ |
 | СТАЛЬНОЙ ПРУТОК |
 | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
Технические характеристики:
Отличительные особенности:
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
Преимущества:
- Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
| Модель | BS 400 CH |
| Параметры резки: | |
| Диаметр резки под 90°, мм | 400 / 400 х 400 |
| Круг | 400 |
| Квадрат | 400 х 400 |
| Размер полотна, мм | 5000 х 41 х 1,3 |
| Скорость, м/мин | 27 / 45 / 69 |
| Двигатель: | |
| Мощность двигателя, квт | 4 |
| Мощность мотора гидравлики, квт | 0,75 |
| Гидравлическая помпа, квт | 0,09 |
| Габаритные размеры: | |
| Длина, мм | 2600 |
| Ширина, мм | 1150 |
| Высота, мм | 2000 |
| Вес, кг | 1350 |
Конструктивные особенности
 |

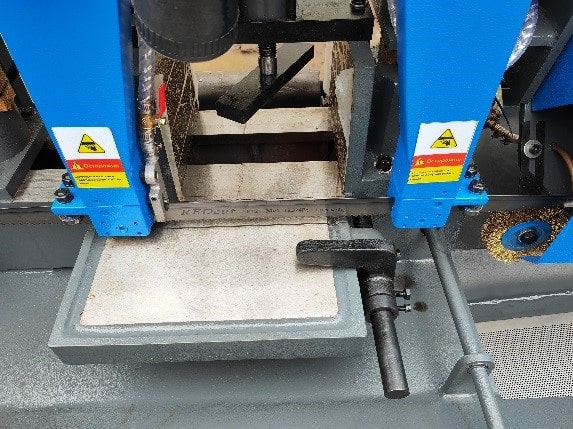

Направляющие пильного полотна Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации. |
 |

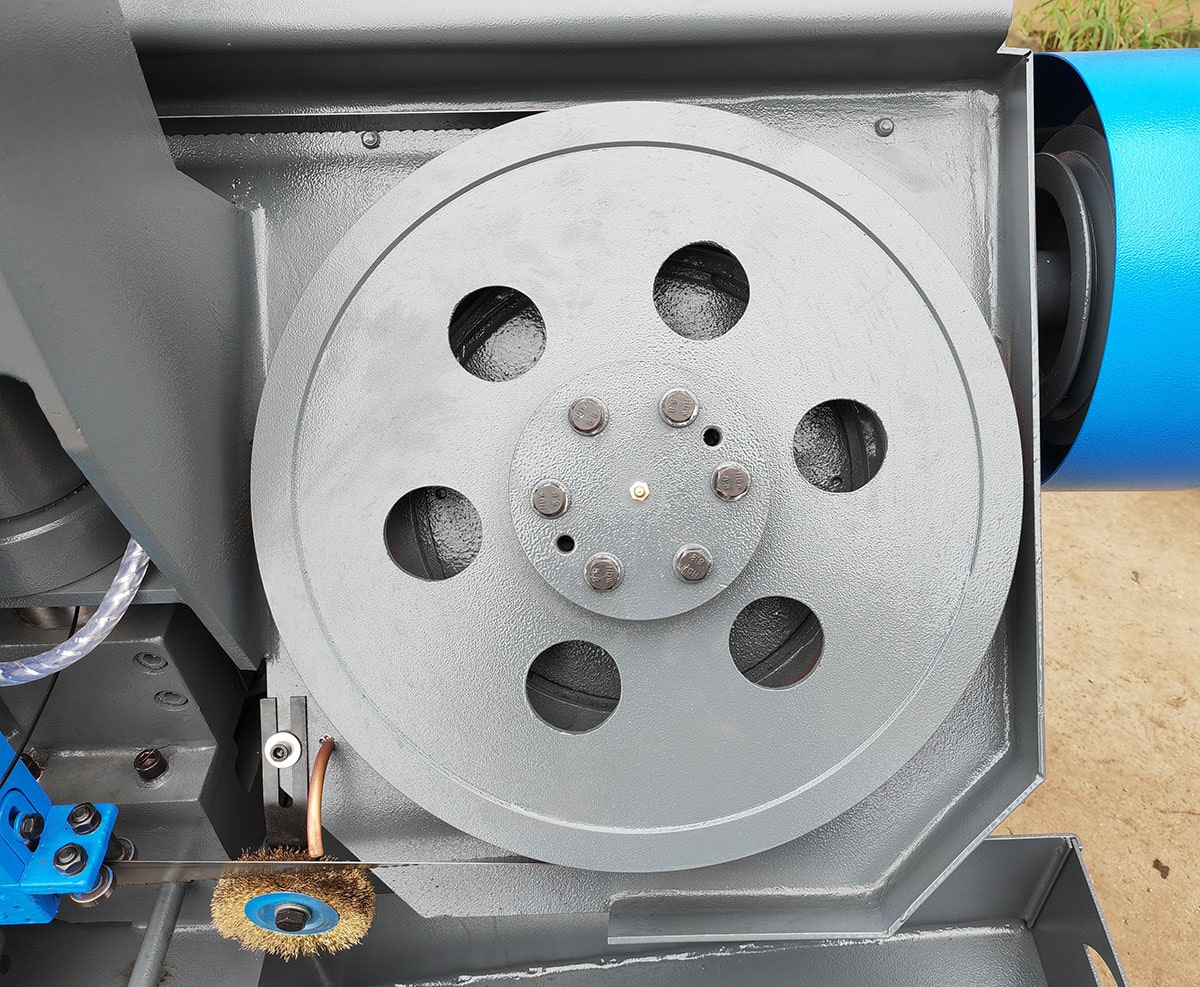

Мощные чугунные шкивы Надежность базирования и натяжения пильного полотна, на весь цикл работы до замены. Защищает ленточное полотно от преждевременного износа. Благодаря отсутствие проскальзывания и смещения полотна в процессе резки. |
 |

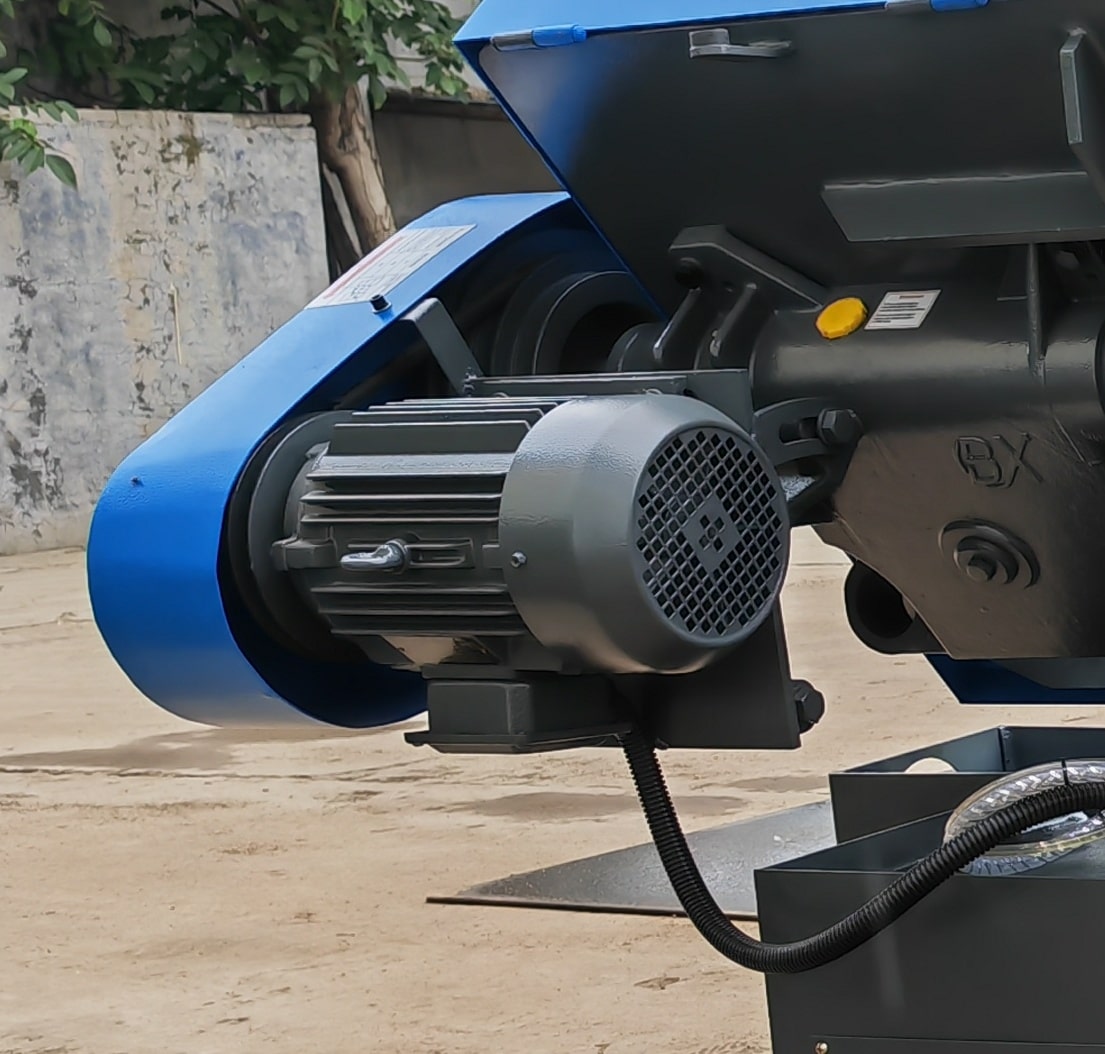

Главный двигатель Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2,2 до 5,5 кВт. |
 |
Гидравлические тиски Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла. |
 |

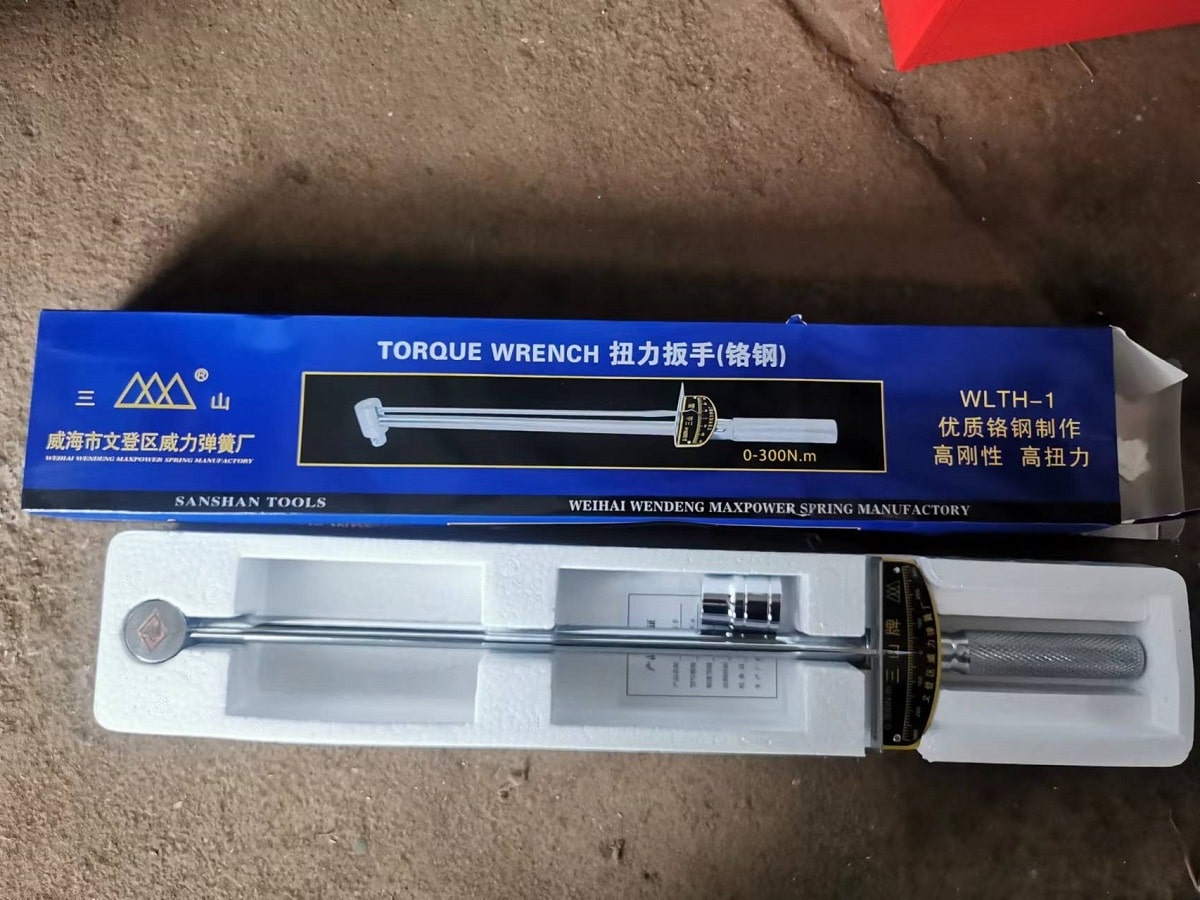

Удобство и настройка Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна. |
 |

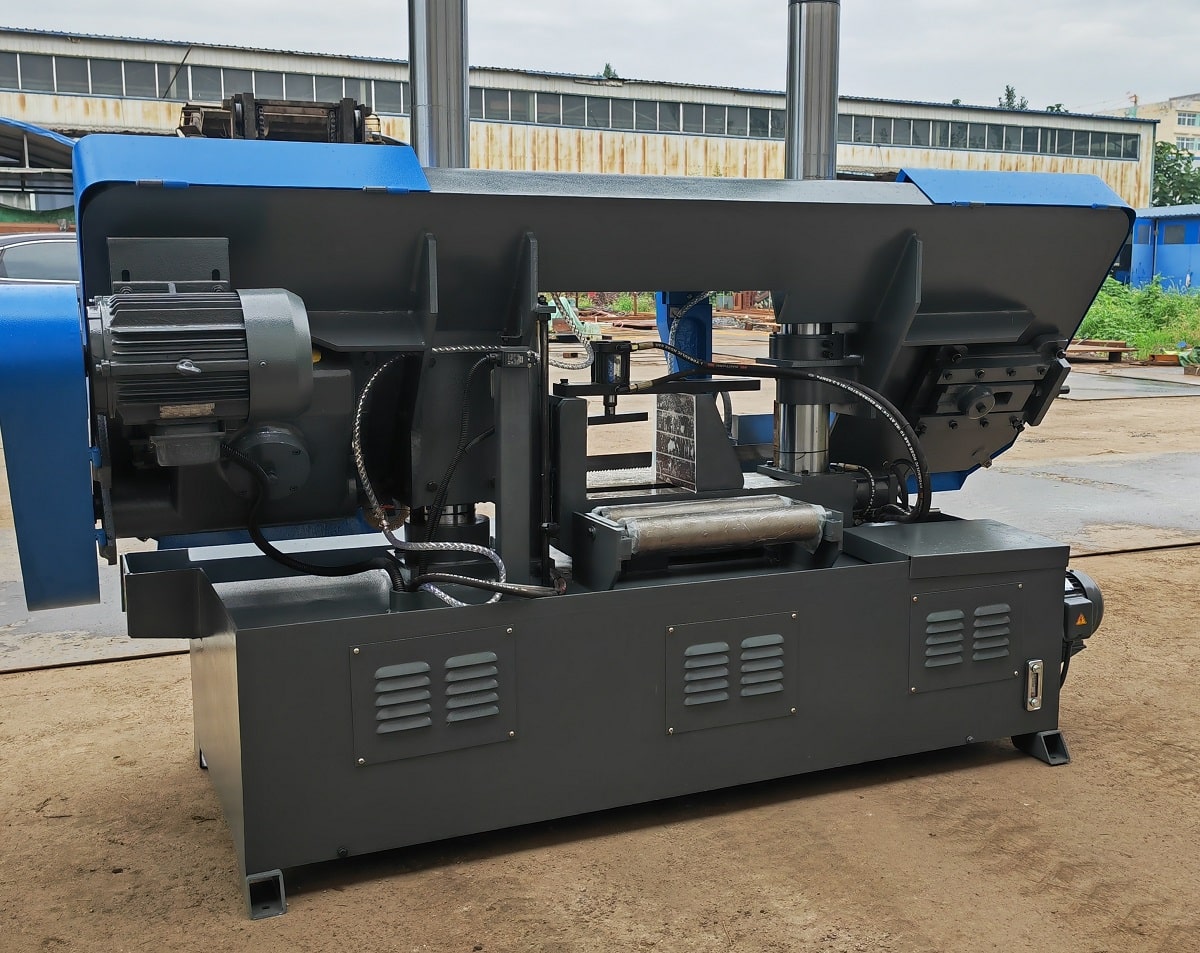

Колонный тип станка Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа — точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. |
 |
Пульт управления Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:
|
 |
Шкаф управления Электрокомпоненты ведущего мирового производителя SCHNEIDER. |
 |

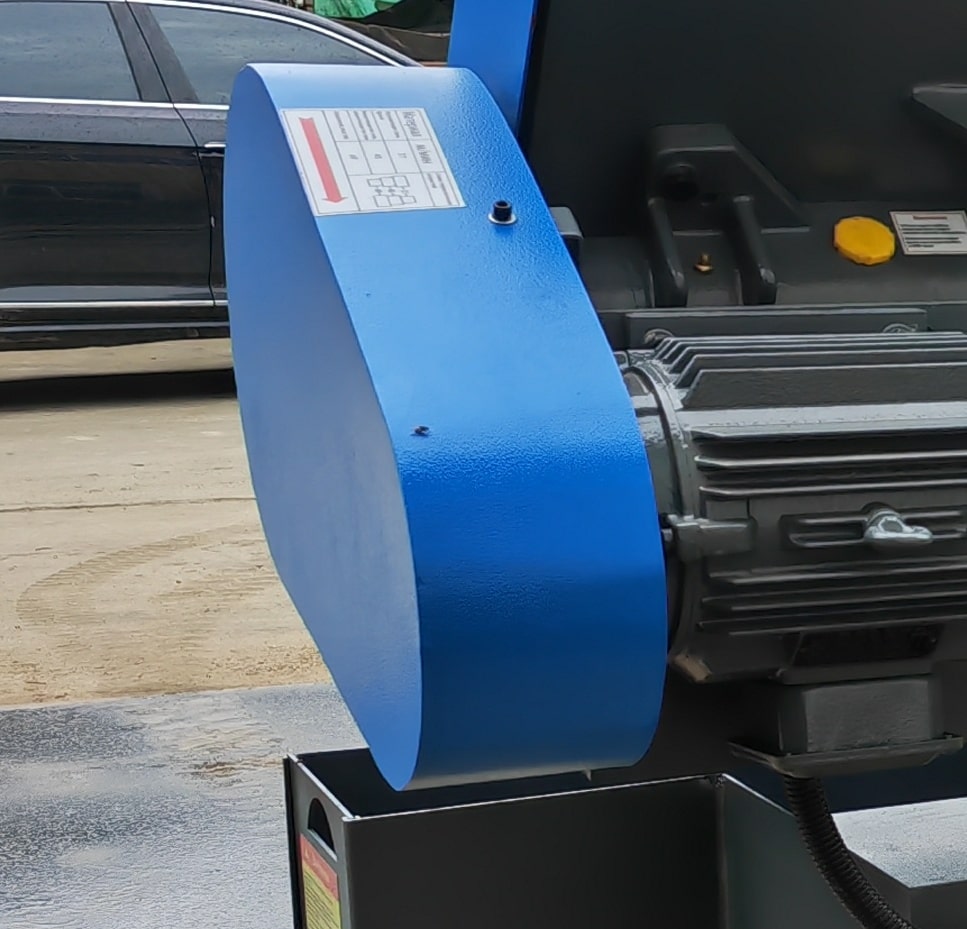

Регулировка скорости пиления Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня — 27 / 45 / 69 м/мин. |
 |

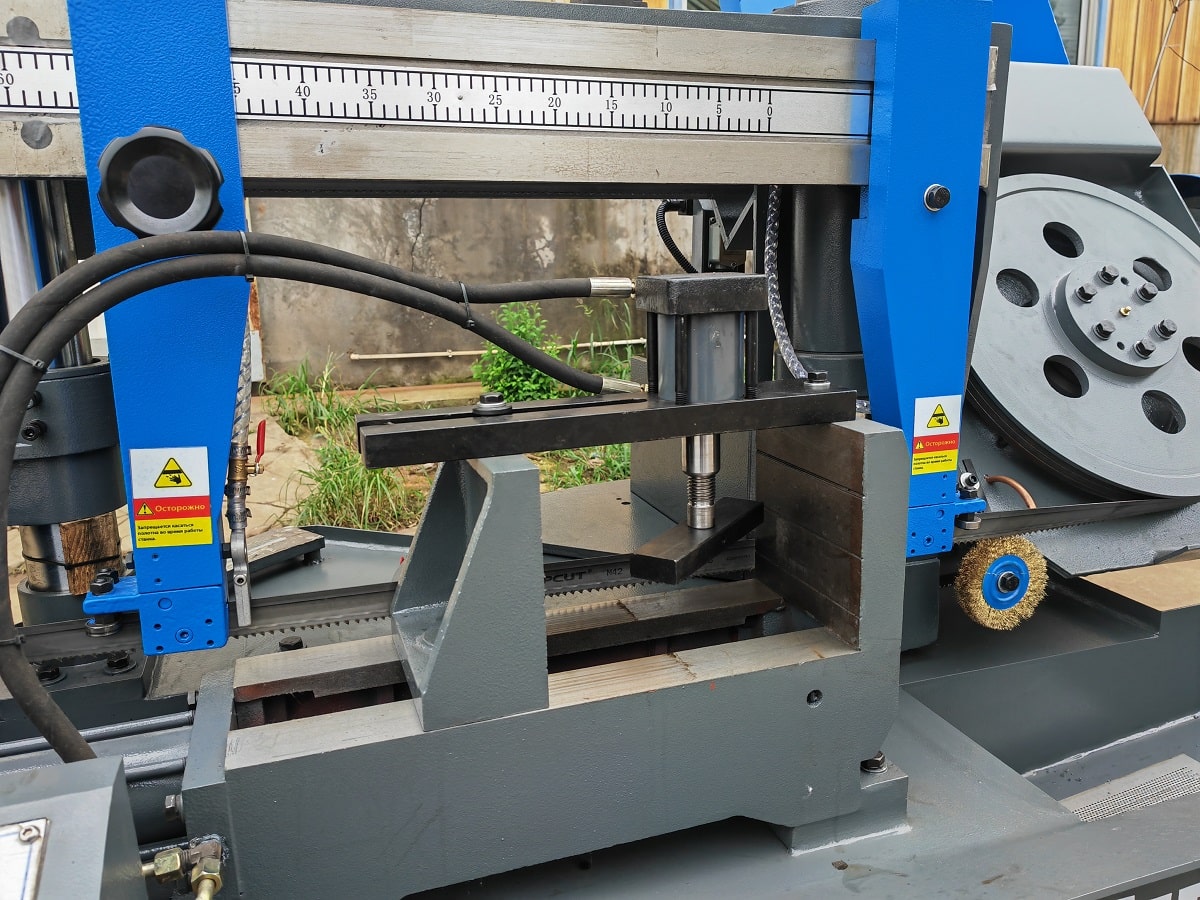

Гидравлический прижим для пакетной резки Станок оснащен гидравлическим прижимом-балкой для пакетной резки. Это позволяет надежно фиксировать несколько заготовок для получения точного и качественного реза. |
 |
Поддерживающий стенд Станок укомплектован поддерживающим стендом для пиления длинных заготовок — трубы, пруток, профили и т.д. |
