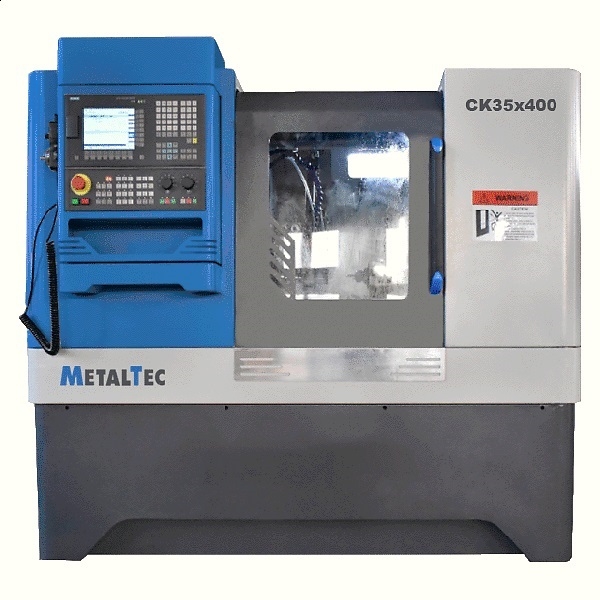

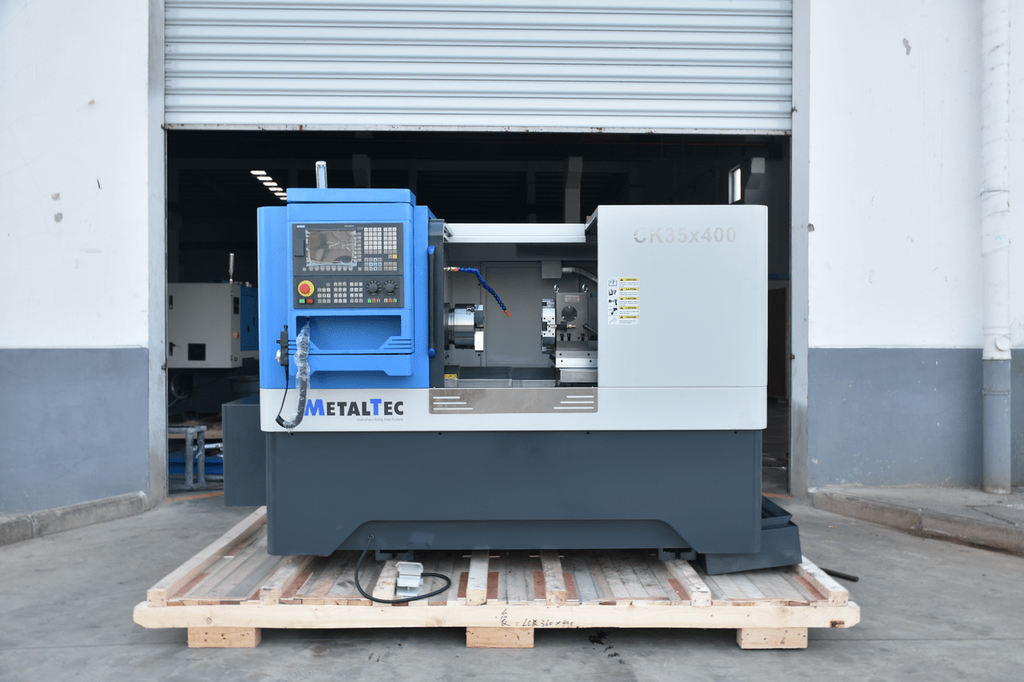

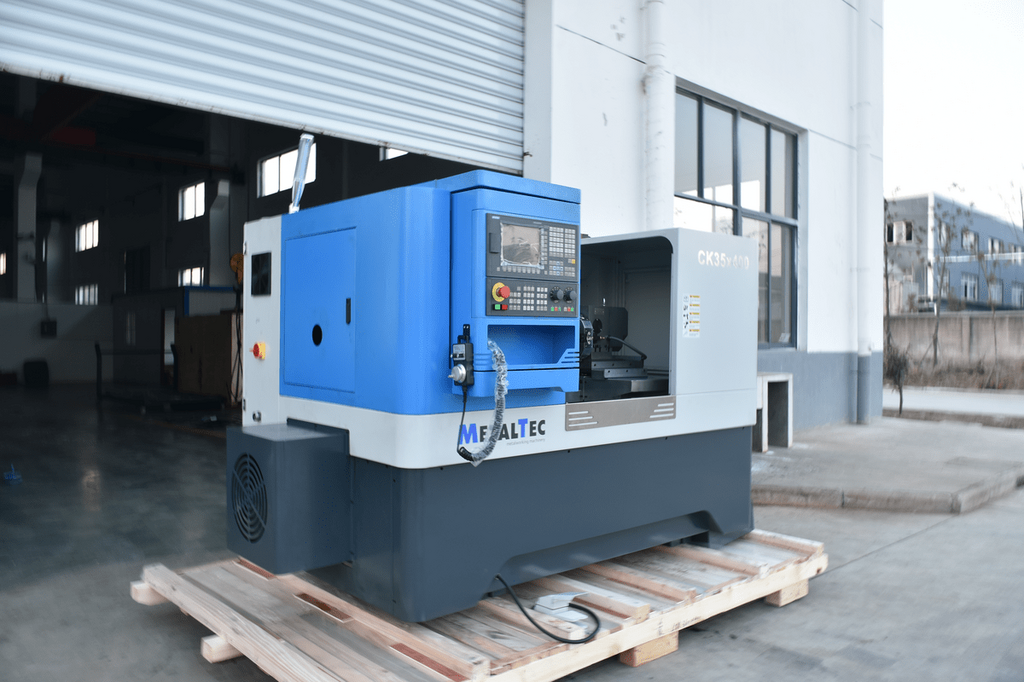

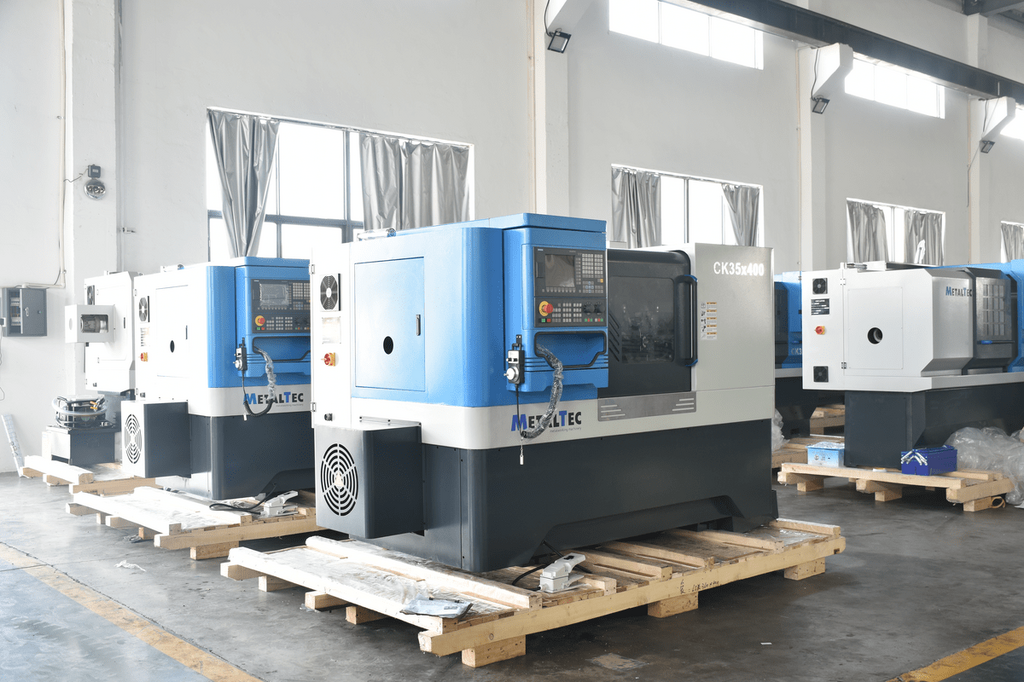

Токарный станок ЧПУ с горизонтальной станиной MetalTec CK 35 x 400 (Комплектация ПРОМ+)
.png "MetalTec")
Артикул: met2463
MetalTec CK 35 x 400 (Комплектация ПРОМ+)
MetalTec CK 35 x 400 - это высокоточный токарный станок ЧПУ с горизонтальной станиной, предназначенный для обработки различных материалов. Комплектация ПРОМ+ обеспечивает расширенные возможности и дополнительные функции для эффективной работы на производстве.
Преимущества metaltec ck 35 x 400:
- Высокая точность и качество обработки деталей
- Надежность и долговечность
- Простота в использовании и настройке
- Эффективное управление с помощью ЧПУ
- Широкий диапазон скоростей и подач для различных материалов
- Компактный размер и удобная конструкция
Особенности metaltec ck 35 x 400:
- Горизонтальная станина для удобства загрузки и разгрузки материалов
- Современная система ЧПУ для точного контроля процесса обработки
- Большой диаметр обработки до 400 мм
- Мощный шпиндель для высоких скоростей обработки
Назначение и сферы применения:
Токарный станок MetalTec CK 35 x 400 идеально подходит для производства деталей различной сложности в машиностроении, автомобильной промышленности, электронике, медицине и других отраслях. Благодаря своей универсальности и надежности, он станет незаменимым помощником на вашем производстве.
Продвинутый токарный станок с чпу: metaltec ck 35x400
Назначение:
Этот высокоточный токарный станок с ЧПУ MetalTec CK 35x400 разработан для производства различных металлических изделий. Идеально подходит для образовательных учреждений, опытных производств и предприятий металлообработки.
Область Применения:
Благодаря монолитной чугунной станине, станок обладает достаточной жесткостью для серийного производства. С его небольшими габаритами и высокой надежностью, он станет неотъемлемым помощником на любом производстве, где требуется точное токарное оборудование для металла и пластика.
Особенности конструкции
- Монолитная чугунная станина обеспечивает высокую жесткость
- Жесткие направляющие качения для стабильной работы
- Полное кабинетное ограждение для безопасности оператора
- Шпиндель с проходным отверстием 49 мм для обработки больших деталей
- Индукционная закалка станины с твердостью HRC50
- Шпиндель с надежными подшипниками для точности
- Ширина станины 350 мм для устойчивости к вибрациям
- Оригинальные компоненты SIEMENS с расширенной гарантией
Преимущества
- Гарантия 2 года для безопасной эксплуатации
- Эргономичный дизайн для удобства оператора
- Монолитная чугунная станина для минимизации вибраций
- Мощный двигатель для высокой производительности
- Система подачи смазочно-охлаждающей жидкости
- Кабинетная защита и стойкая к IP54 степень защиты
Metaltec ck 35x400 технические характеристики
| Модель | MetalTec CK 35x400 |
| Габариты обрабатываемых деталей: | |
| Макс. диаметр обработки над станиной, мм | 350 |
| Макс. диаметр обработки над суппортом, мм | 180 |
| Расстояние между центрами, мм | 400 |
| Станина и направляющие: | |
| Тип станины | Монолитная станина из чугуна |
| Твердость направляющих станины | HRC 50 |
| Ширина станины, мм | 350 |
| Направляющие по оси z | Качения (Тайвань) |
| Направляющие по оси х | Качения (Тайвань) |
| Система управления и сервоприводы: | |
| Стойка управления | Siemens 808D Advanced |
| Серводвигатели | Siemens |
| Шпиндель: | |
| Диаметр проходного отверстия в шпинделе, мм | 49 |
| Торец шпинделя | А2-5 |
| Конус шпинделя | MT6 |
| Патрон, мм | 200 |
| Скорость вращения | 2500 об/мин |
| Перемещение и скорость подачи: | |
| Ход по оси х, мм | 350 |
| Ход по оси z, мм | 250 |
| Х,z ускоренная подача , м/мин | 10/12 |
| Инструмент: | |
| Тип установки инструмента, мм | 6-ти позиционная револьверная голова |
| Количество устанавливаемого инструмента | 6 |
| Размер инструмента, мм | 20 x 20 |
| Двигатель: | |
| Мощность шпинделя, квт | 5,5 |
| Мощность системы охлаждения, вт | 120 |
| Габаритные размеры: | |
| Длина, мм | 2050 |
| Ширина, мм | 1400 |
| Высота, мм | 1620 |
| Вес MetalTec CK 35x400, кг | 1800 |
| Габаритные размеры в упаковке: | |
| Длина , мм | 2220 |
| Ширина, мм | 1650 |
| Высота, мм | 1880 |
| Вес, кг | 2000 |
 |

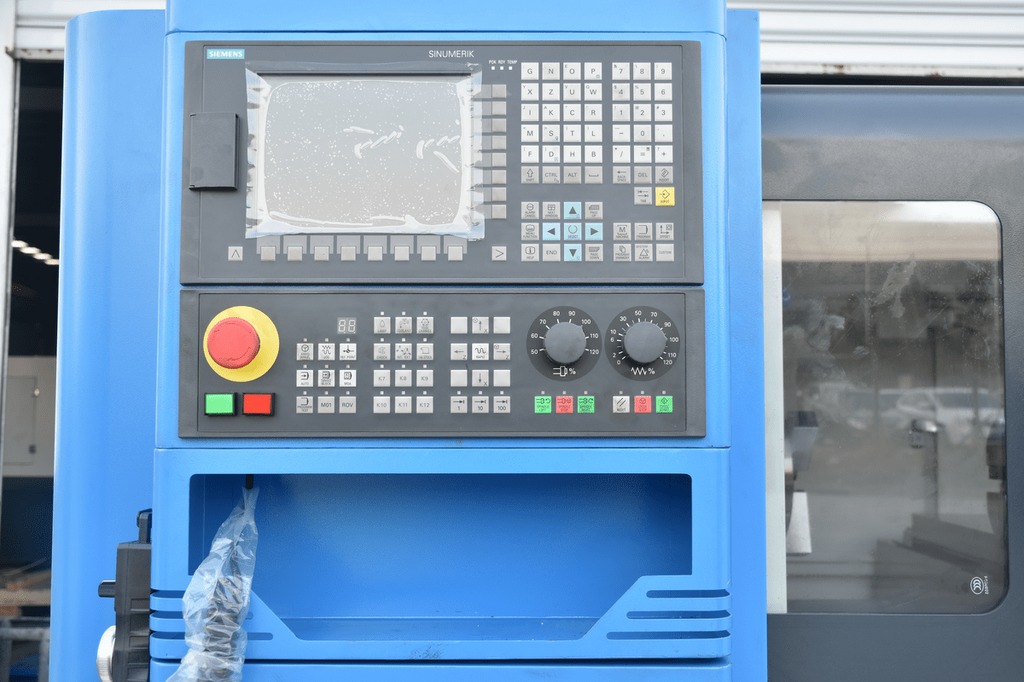

SINUMERIK 808D Advanced Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Двигатели подачи SINAMICS с их идеальными динамикой и точностью. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |

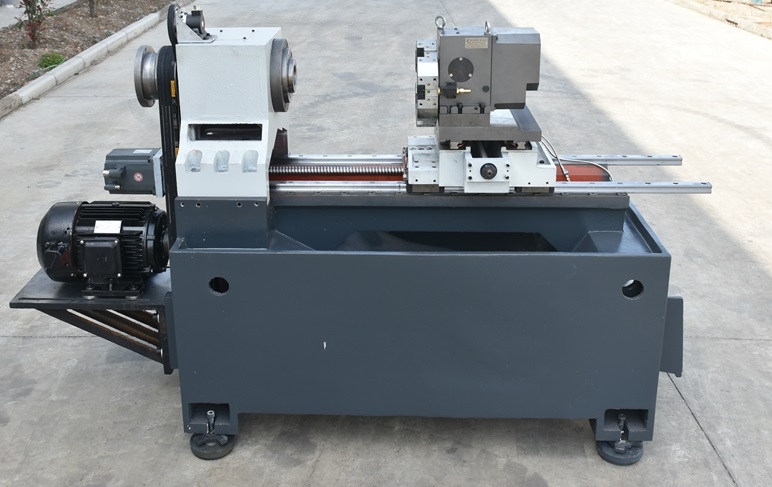

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

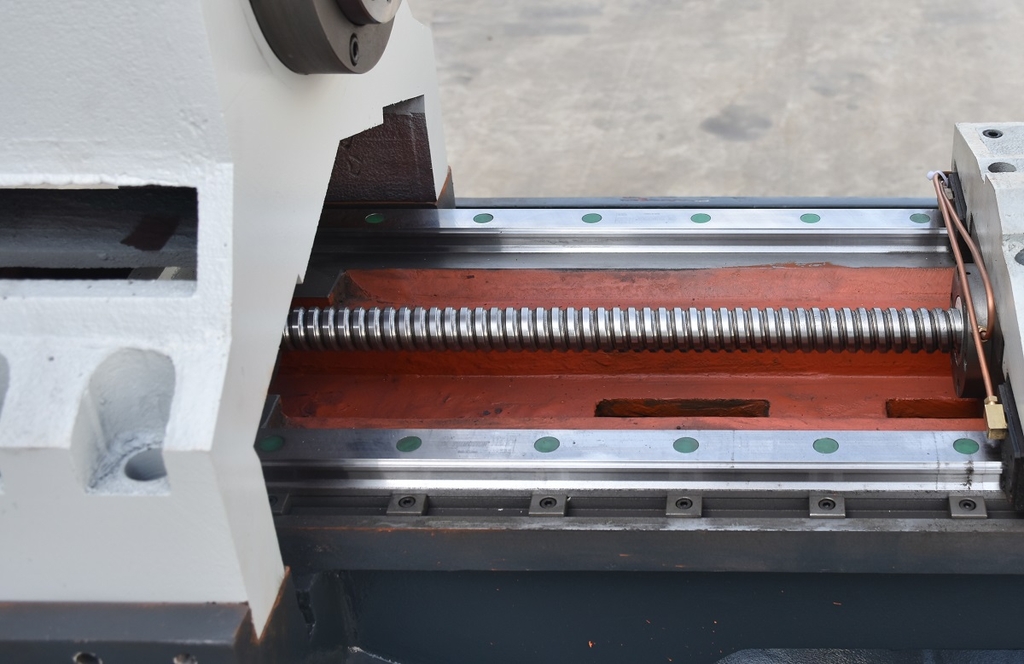

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью. Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания. Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. Основная область применения: станки с ЧПУ и обрабатывающие центры |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. Проходное отверстие шпинделя 49 мм. |
 |

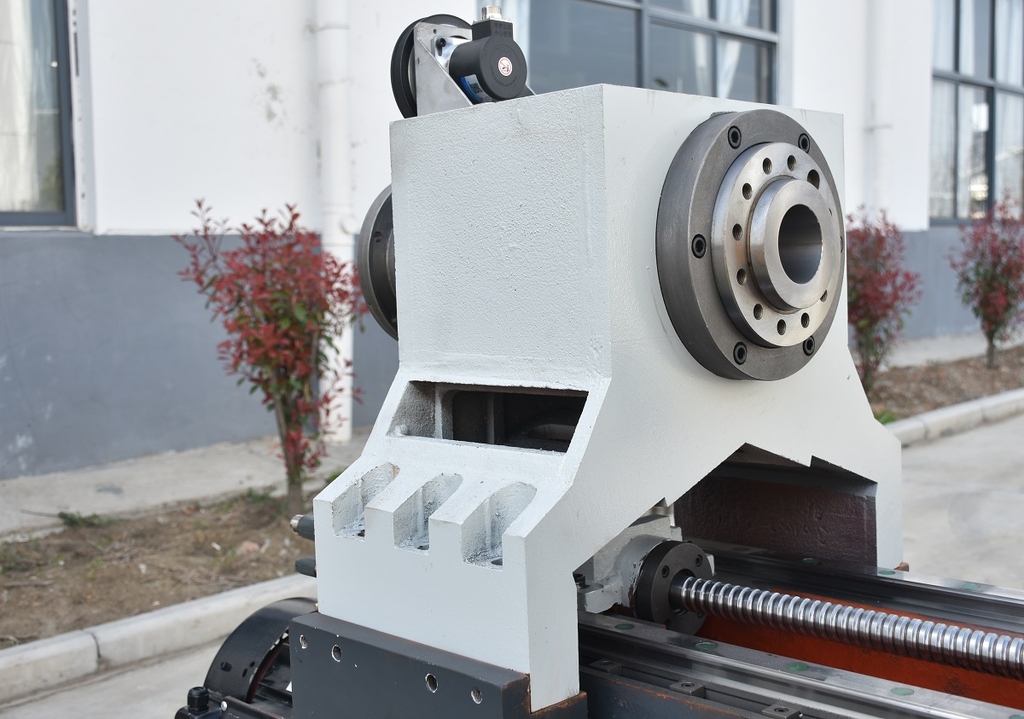

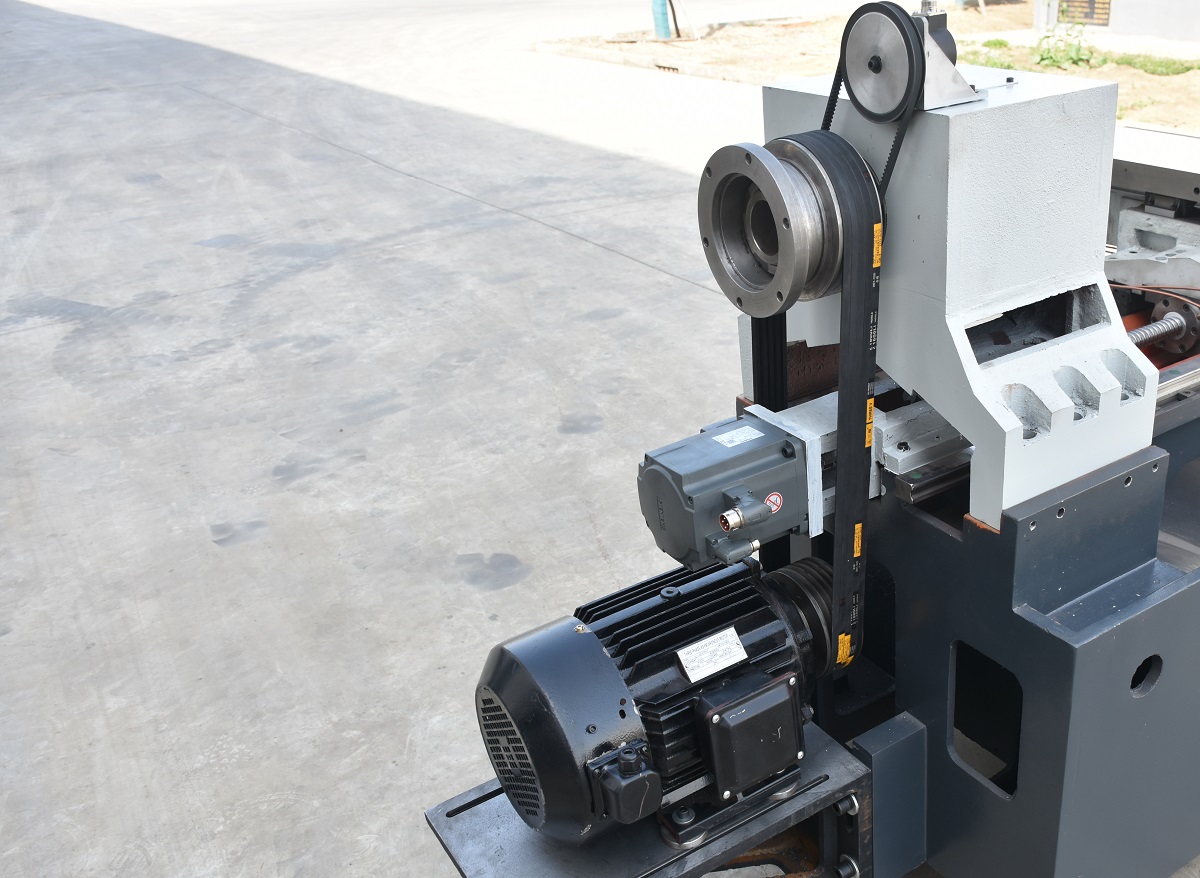

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность главного привода - 5,5 кВт. |
 |

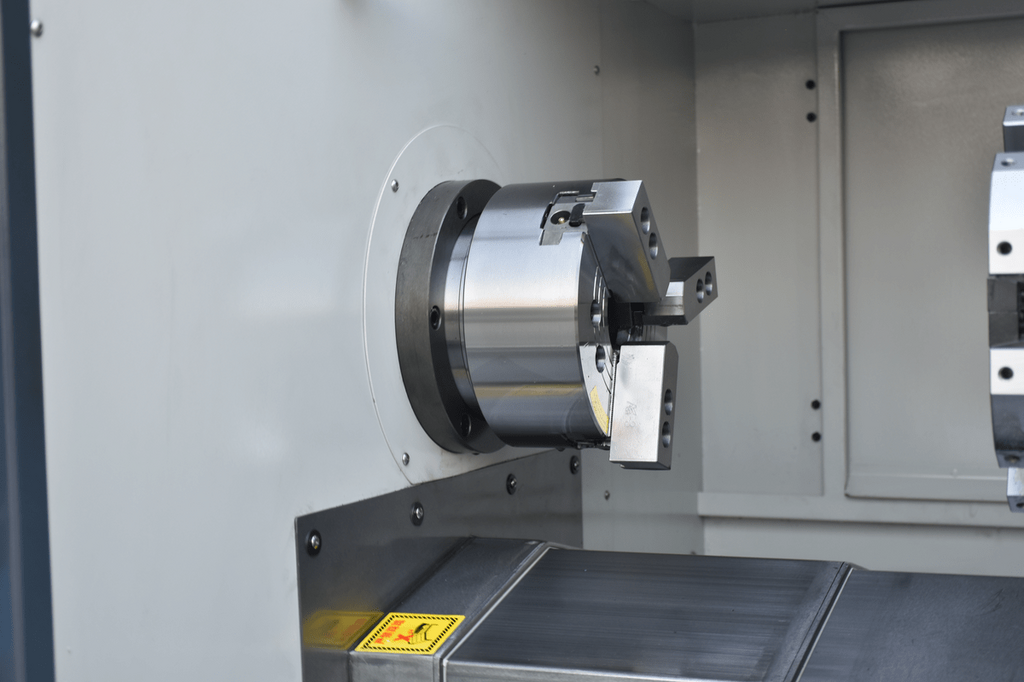

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
 |

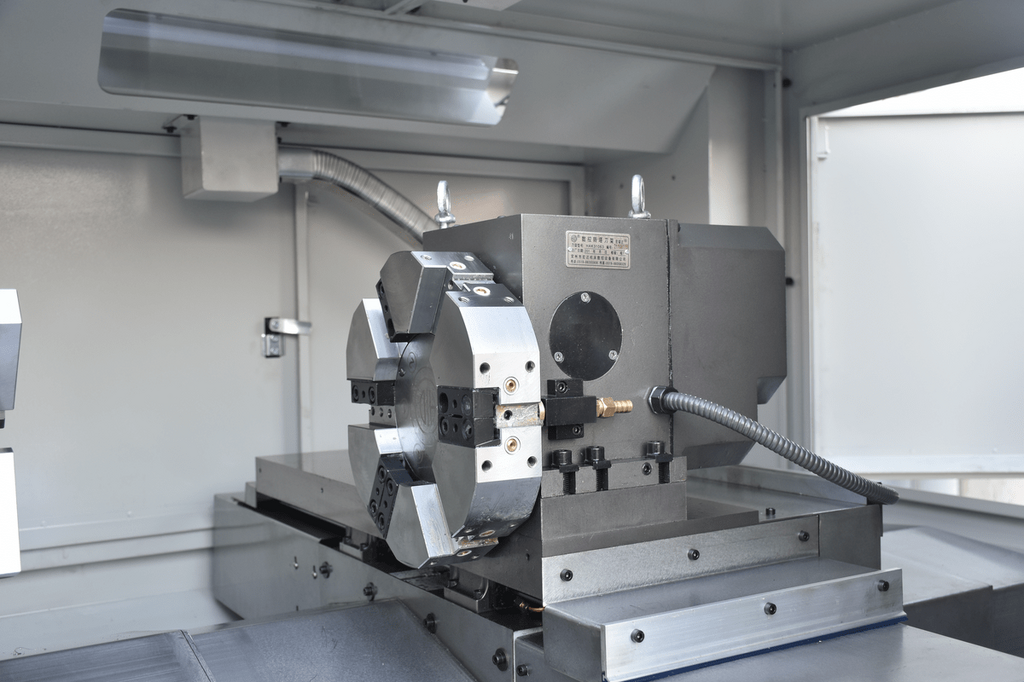

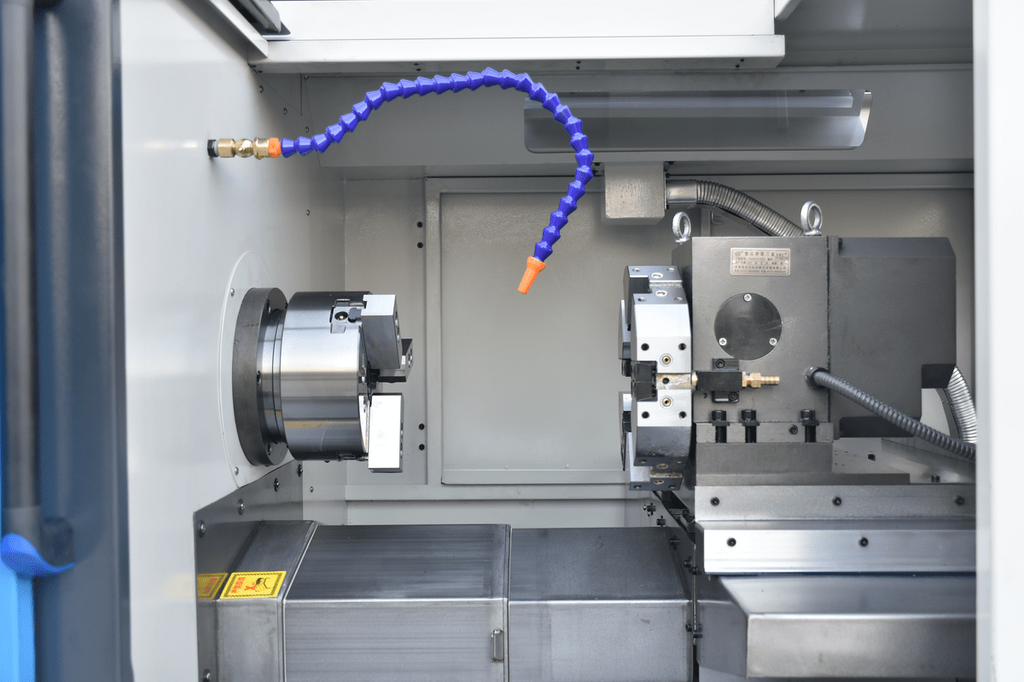

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Размер устанавливаемого инструмента 20 х 20 мм. Система подачи СОЖ через револьверную голову. |
