Автоматический колонный ленточнопильный станок MetalTec MBS 530 CА
.png "MetalTec")
Артикул: met12653
НАЗНАЧЕНИЕ:
Ленточнопильный автоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.
На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме – станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.
Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
СХЕМЫ ОБРАБОТКИ:
 | СТАЛЬНЫЕ ТРУБЫ |
 | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ |
 | СТАЛЬНОЙ ПРУТОК |
Технические характеристики metaltec mbs 530 cа
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
- Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
- Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
- Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
- Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
- Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
- Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
- - Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.
ПРЕИМУЩЕСТВА:
- Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – от 90° до 45° - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.
ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

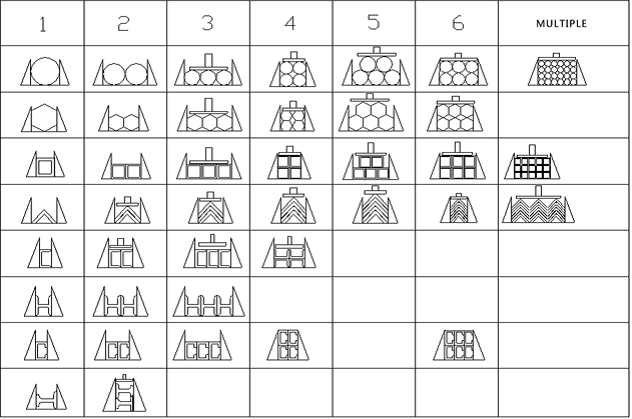

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.
Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.
| Модель | MBS 530 CА |
| Параметры резки: | |
| Диаметр резки под 90°, мм | 530 - 530 х 530 |
| Круг | 530 |
| Прямоугольник | 530 х 530 |
| Пакетная резка | 530 х 210 |
| Контроллер (до 5 программ в одном цикле резки) | ЧПУ |
| Размер полотна, мм | 6350 х 41 х 1,3 |
| Скорость, м/мин | 20 - 80 |
| Система крепления заготовки | Гидравлические тиски с прижимом для пакетной резки |
| Максимальная нагрузка на стол, кг | 5000 |
| Макс. нагрузка на стол подачи, кг | 3000 |
| Макс. вес заготовки (продвижение тисков), кг | 5000 |
| Высота тисков, мм | 270 |
| Продвижение за один цикл подачи, мм | 400 * 999 повторений |
| Точность подачи, мм | ±0.20 |
| Двигатели: | |
| Мощность двигателя, квт | 5,5 |
| Мощность мотора гидравлики, квт | 1,5 |
| Гидравлическая помпа, квт | 0,09 |
| Габаритные размеры: | |
| Длина, мм | 3100 |
| Ширина, мм | 2300 |
| Высота, мм | 2000 |
| Вес, кг | 4000 |
Конструктивные особенности
 |

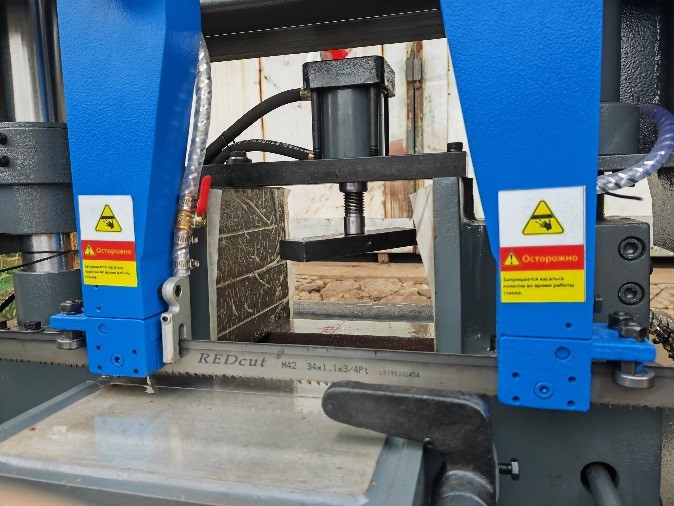

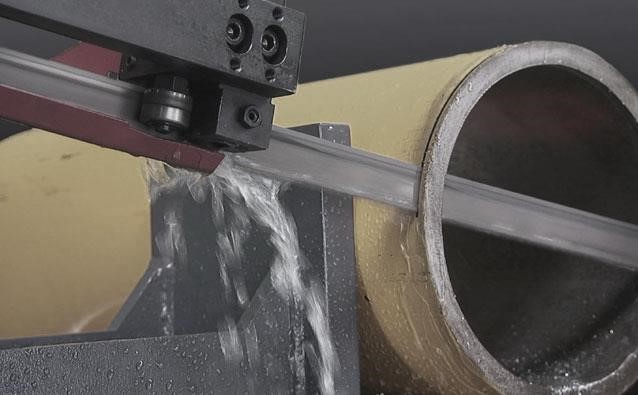

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации |
 |
КОЛОННЫЙ ТИП СТАНКА Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи. Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки. |
 |

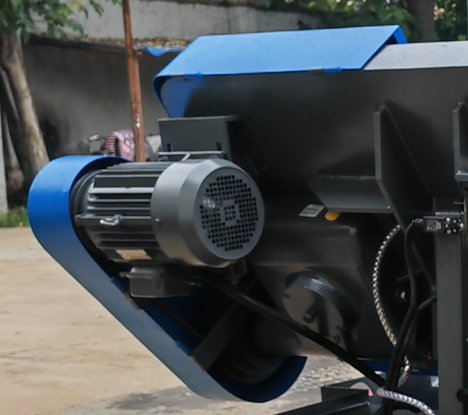

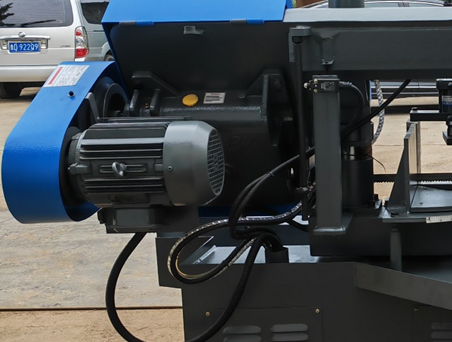

ГЛАВНЫЙ ДВИГАТЕЛЬ Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт. |
 |
ПАНЕЛЬ ОПЕРАТОРА Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:
|
 |
ГИДРАВЛИЧЕСКИЕ ТИСКИ Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла. |
 |
РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ Бесступенчатая регулировка скорости – 20 - 80 м/мин. |
 |
АВТОМАТИЧЕСКАЯ ПОДАЧА Т – образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз – 400 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи. |
 |

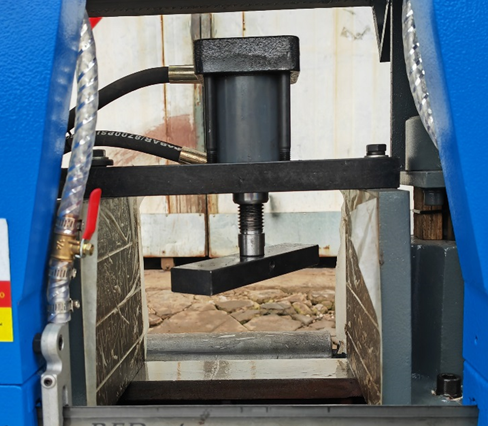

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза. |
- Станок в сборе +
- Гидравлические тиски +
- Гидравлический прижим для пакетной резки +
- Датчик защиты открытия рамы
- Датчики защиты открытия крышки рамы +
- Датчик защиты от разрыва полотна +
- Гидравлическое натяжение полотна +
- Ленточное полотно (1 шт.) +
- Валок для продвижения больших заготовок +
- Вариатор скорости вращения полотна +
- Приводная щетка очистки полотна +
- Опорный рольганг для работы с большими заготовками +
- Лампа освещения+
- Ящик с инструментом +
- Инструкция по эксплуатации +
