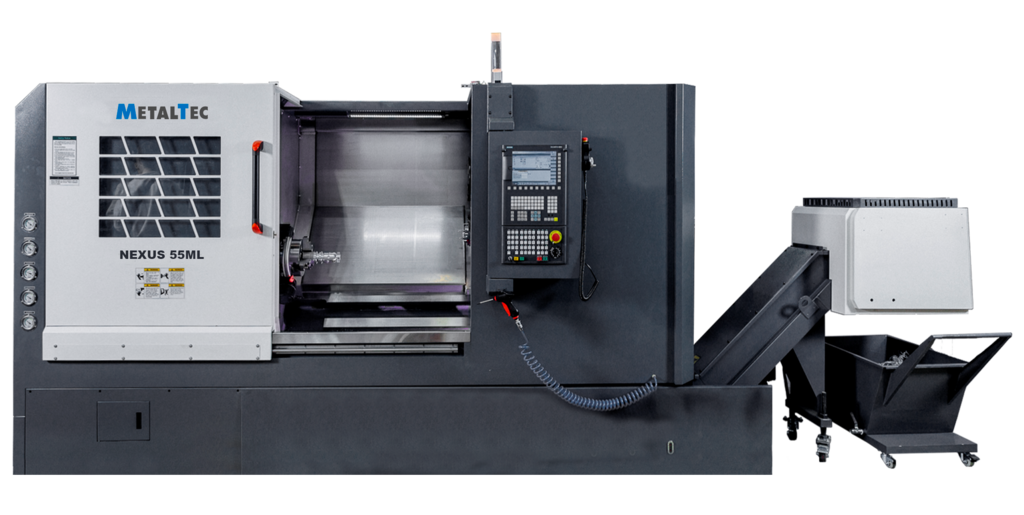

Токарный станок ЧПУ с наклонной станиной MetalTec NEXUS 55ML (KND)
.png "MetalTec")
Артикул: met12455
Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
Серия станков MetalTec NEXUS обладают высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
Область применения:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Схема обработки:
 | Внутреннее точение |
 | Наружное точение |
 | Точение наружной резьбы |
 | Наружная отрезка и обработка канавок |
Технические характеристики
| Модель | MetalTec NEXUS 55ML |
| Система чпу | KND K2000TF4i-D Plus |
| Серводвигатели по осям х / z | KND |
| Макс. диаметр над станиной, мм | 550 |
| Макс. диаметр над суппортом, мм | 360 |
| Расстояние между центрами, мм | 1050 |
| Макс. диаметр обработки, мм (диск) | 360 |
| Макс. диаметр обработки, мм (вал) | 300 |
| Макс. длина обработки, мм (вал) | 950 |
| Макс. обороты, об/мин | 50 - 3500 |
| Отверстие патрона, мм | 62 |
| Проходное отверстие, мм | 45 |
| Торец шпинделя | A2-6 |
| Гидравлический патрон ivy - производство германия, мм | 250 |
| Ход по оси х, мм | 240 |
| Ход по оси z, мм | 1000 |
| Ускоренное перемещение по осям x / z, м/мин | 24 / 24 |
| Тип | револьверная голова с приводным инструментом |
| Количество инструмента | 12 |
| Радиальный держатель инструмента, мм | 25 x 25, 4 шт. |
| Держатель торцевого инструмента, мм | 25 x 25, 3 шт. |
| Держатель расточных инструментов, мм | 40 x 40, 2 шт. |
| Система измерения и привязки инструмента | Renishaw |
| Bmt55-er32-0°, шт | 1 |
| Bmt55-er32-90°, шт | 2 |
| Рабочий диапазон оборотов, об/мин | 4000 |
| Тип привода пиноли | гидравлический |
| Макс. перемещение, мм | 100 |
| Конус | MT5 |
| Диаметр конуса хвостовика, мм | 75 |
| Параметры электросети | 380 В/50 Гц |
| Мощность двигателя, квт | 11 / 15 |
| Насос сож, бар | 10 |
| Округлость обрабатываемой детали, мм | 0,003 / Ø 75 |
| Цилиндричность обрабатываемой детали, мм | 0,02 / 300 |
| Плоскостность обрабатываемой детали, мм | 0,025 / Ø 300 |
| Шероховатость обрабатываемой поверхности | Ra 1,6 µm |
| Ось x, мм | 0,022 |
| Ось z, мм | 0,022 / 550 |
| Ось z, мм | 0,032 / 1050 |
| Ось x, мм | 0,006 |
| Ось z, мм | 0,006 / 550 |
| Ось z, мм | 0,010 / 1050 |
| Длина, мм | 4750 |
| Ширина, мм | 1800 |
| Высота, мм | 1900 |
| Вес нетто, кг | 4500 |
| Вес брутто, кг | 5100 |
Конструктивные особенности
 |
КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
  |

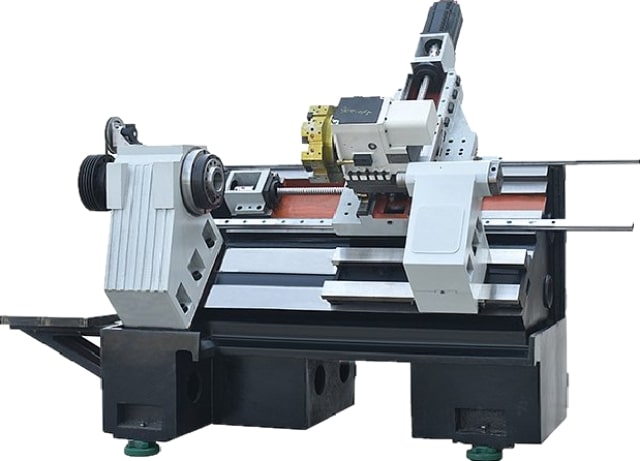

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 45° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку:
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. * в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

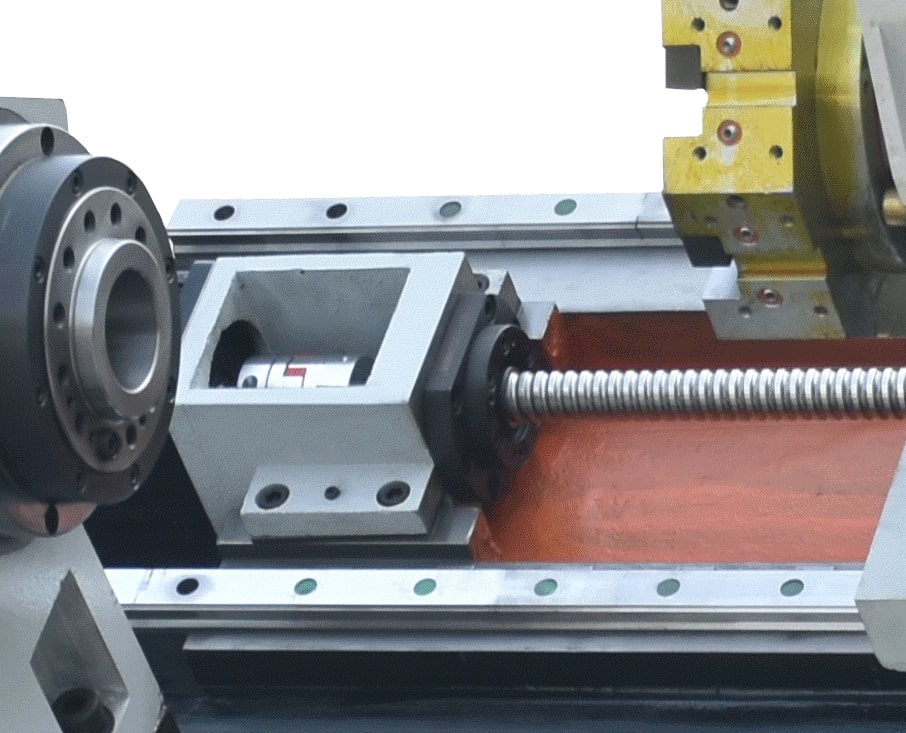

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |

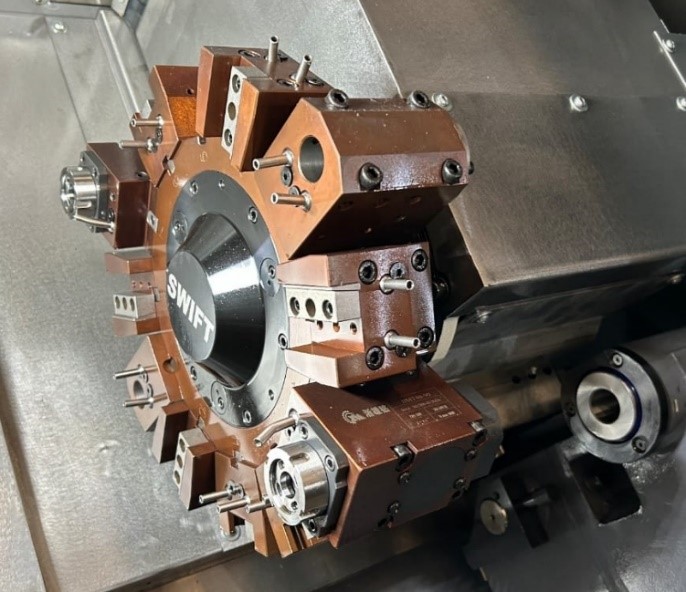

12-ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ С ПРИВОДНЫМ ИНСТРУМЕНТОМ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию. |
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 200 ММ (ГЕРМАНИЯ) Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм. |
 |

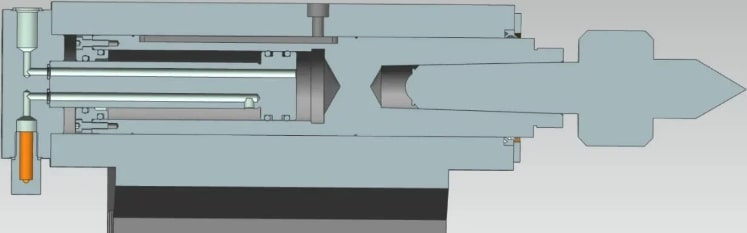

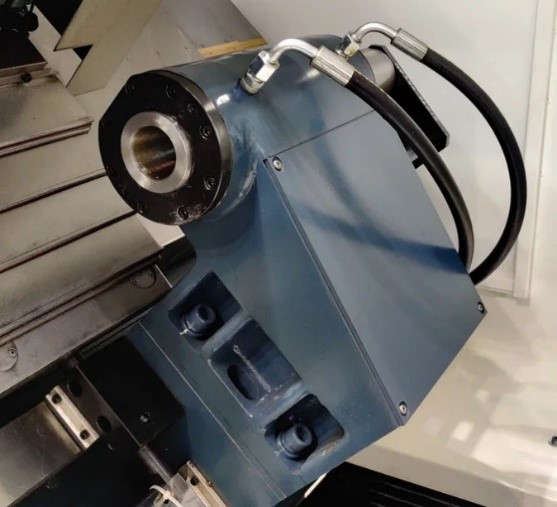

ЗАДНЯЯ МЕХАНИЧЕСКАЯ (УПОРНАЯ) БАБКА С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ ПИНОЛИ Узел токарного станка для фиксации (поджатия) обрабатываемых заготовок с помощью упорного или вращающегося центра. На универсальных станках также используется для установки режущего инструмента: сверл, зенкеров, разверток. Задняя бабка ни при каких условиях произвольно не сдвигается, давая правильное положение оси центра, и возможность быстрой установки по оси станка. Устойчивость и надежное положение оси задней бабки являются необходимыми условиями для получения удовлетворительных результатов при обработке в центрах и устранения возможности аварий из-за вырывания обрабатываемой детали. Это зависит от закрепления корпуса задней бабки на столе станках. Конус Морзе МТ4   |
  |

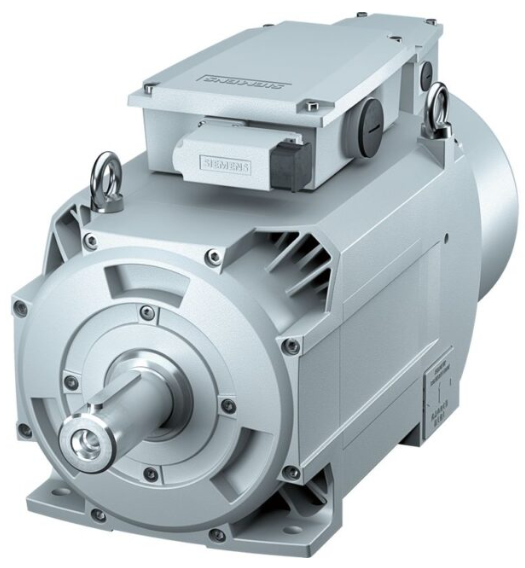

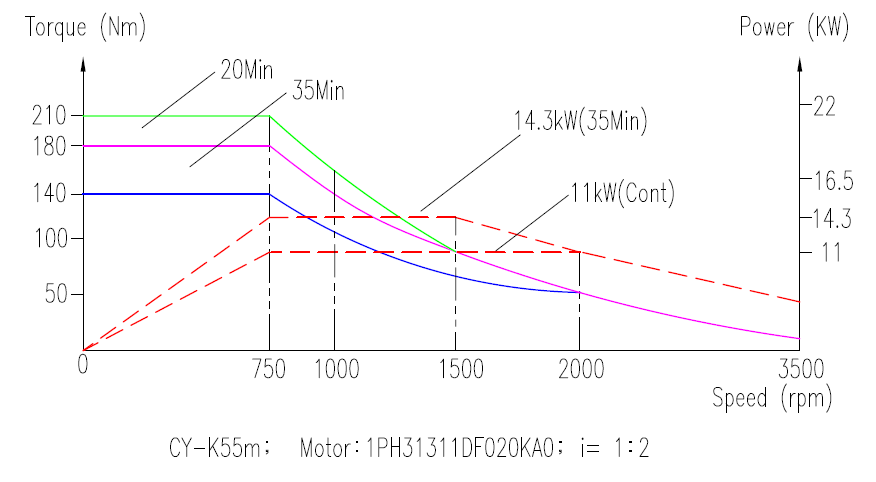

ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Серводвигатель шпинделя мощностью 11 / 15 кВт  |
 |

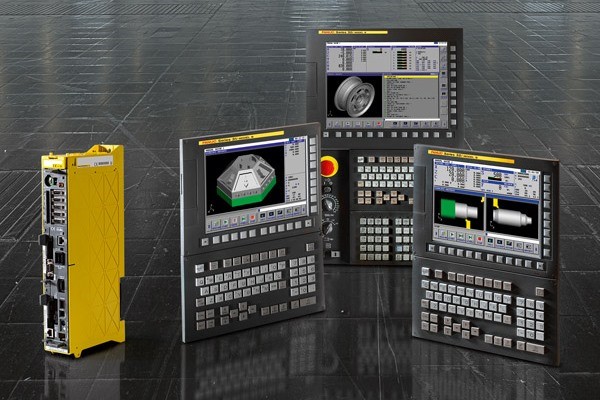

KND K2000TF4i-D Plus Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 828D и в жестких условиях окружающей среды. |
 |

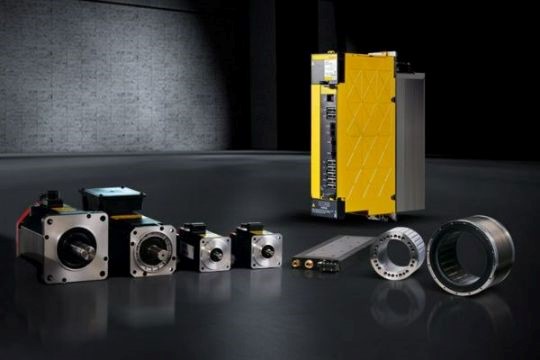

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ KND Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |

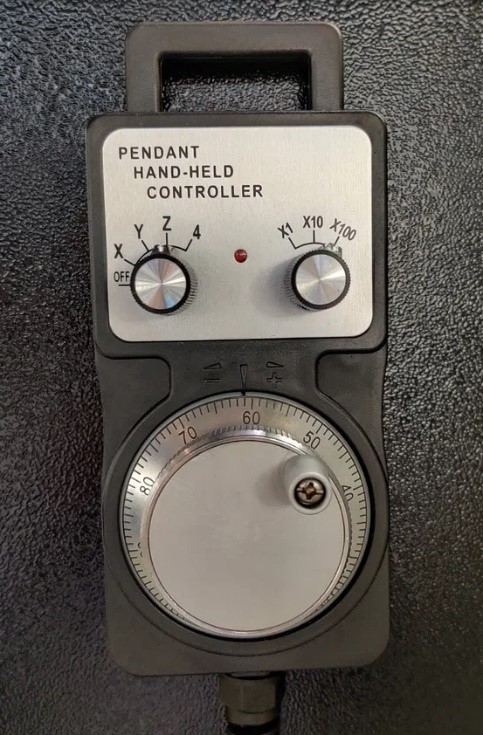

МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.) |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ SСHNEIDER Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. |
  |

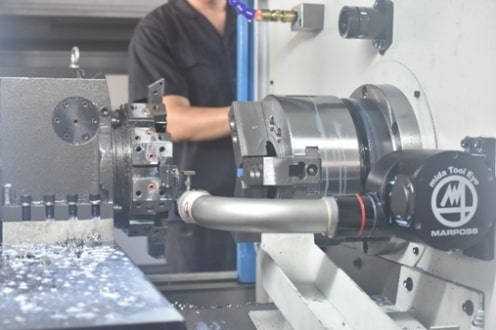

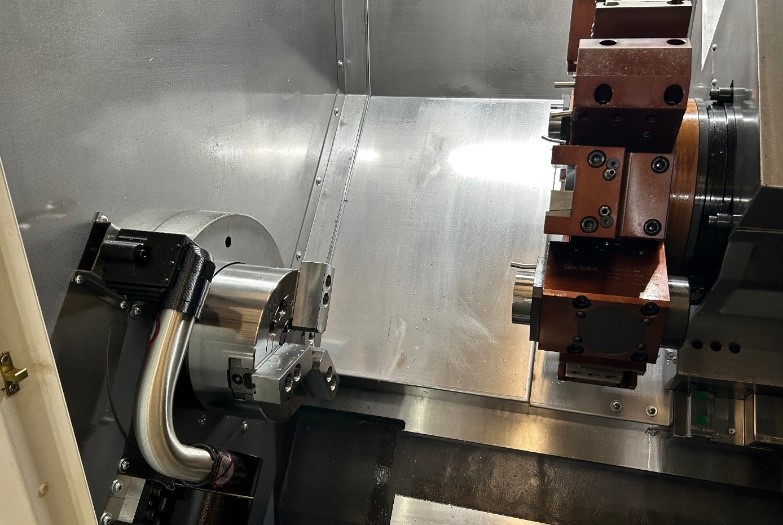

ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: 1. вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. 2 автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки. |
 |

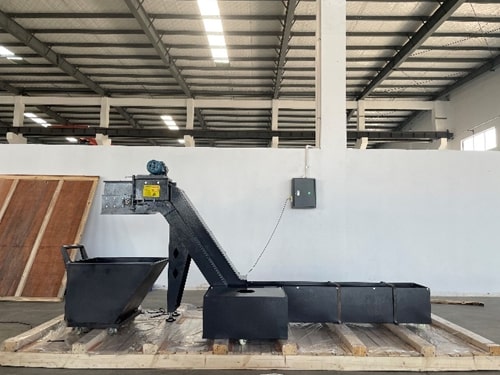

АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
 |

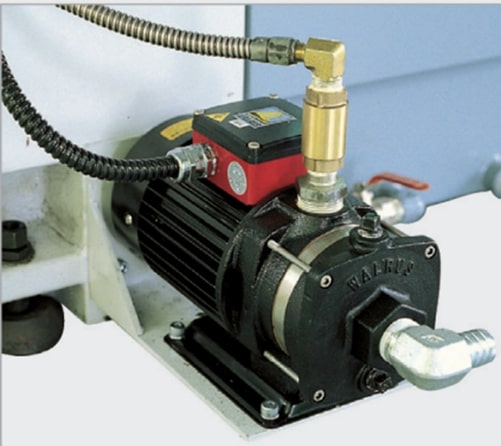

ПОДАЧА СОЖ 10 БАР Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью (до 20 бар). Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте. * реальное изображение может отличаться от представленного на фото. |
 |
ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |
Комплектация:
- Наклонная станинапод 450
- Подшипники шпинделя и ШВП NSK – производство Япония
- ШВП и линейные направляющие производство Тайвань
- Автоматический стружечный конвейер
- Автоматическая система смазки направляющих
- Электрические компоненты Schneider
- Вспомогательный LED источник света
- Дополнительный набор сырых кулачков для 250мм патрона
- Дополнительный набор закаленных кулачков для 250мм патрона
- Шкаф с электрокомпонентами Schneider, кондиционером и степенью защиты IP54
- Кабинетная защита
- Комплект ЗИП
