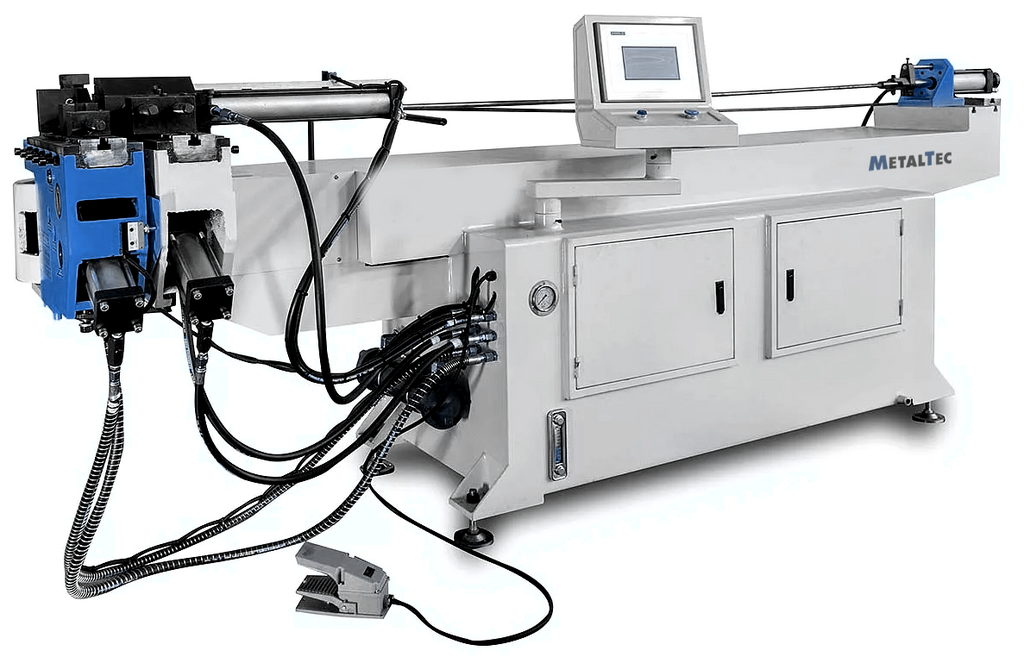

Трубогибочный полуавтоматический станок MetalTec ТВ 38
.png "MetalTec")
Артикул: met11802
Металлогибочный полуавтомат MetalTec ТВ 38
Описание товара
Металлогибочный полуавтомат MetalTec ТВ 38 – надежное и высокопроизводительное оборудование, которое позволяет изготавливать изделия из металла с высокой точностью и качеством.
Преимущества
- Полуавтоматическая система управления для удобного использования
- Высокая точность гибки металла
- Прочная конструкция для длительного срока службы
- Легкая настройка и обслуживание
Назначение
Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.
Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода. Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
Особенности
Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.
Особенности трубогибов серии тв:
- Простота в управленииPLC контроллер – 16 программ по 16 шагов каждая (шаг –угол гиба).
- Высокая точность гибки(±0,5-1º), сохраняется на весь срок службы оборудования.
- Сохранение исходных параметров заготовкиутонение стенки не более 12%.
- Гибочная оснастка станкапроизводится на высокоточном оборудовании ЧПУ
Комплект поставки
- Станок в сборе
- Комплект оснастки
- Инструмент для обслуживания станка
- Инструкция по эксплуатации
Дополнительная комплектация:
- Гибочный или формирующий ролик
- Зажимной штамп,
- Прижимной штамп,
- Разглаживатель (при необходимости)
- Дорн
Применение оборудования
 | Спортивный инвентарь и детские площадки |
 | Мебель на металлическом каркасе |

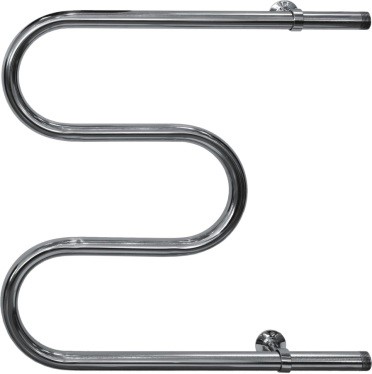

 | Производство полотенцесушителей |
 | Производство Лестничных ограждений |
 | |
 | |
 | |
 |
Технические характеристики
И многие другие производства нуждаются в оборудовании такого типа при небольшой серийности производства.
| Модель | MetalTec ТВ 38 |
| Max диаметр трубы из углеродистой стали, мм | Ø38 x 2 |
| Мax диаметр трубы из нержавеющей стали, мм | Ø31,75х1,5 |
| Количество шагов для формирования процесса гибки одной трубы, шт | 16 |
| Комплект оснастки | 25 х 1,5 CLR 65 |
| Min радиус гиба, мм | 1,5D трубы |
| Max угол гиба, мм | 190 |
| Max длина трубы, мм | 1600 |
| Точность гиба, º | До 0,5 |
| Рабочая скорость гибки, º/с | 45 |
| Макс. давление, мпа | 14 |
| Мощность гидропривода гибочного узла, квт | 4 |
| Панель управления | PLC контроллер |
| Максимальное давление, мпа | 14 |
| Объем бака, л | 160 |
| Гидравлическая система управления | Электромагнитные клапана |
| Подключение, в/гц | 380 В / 50Гц |
| Длина, мм | 2600 |
| Ширина, мм | 730 |
| Высота, мм | 1230 |
| Масса, кг | 1200 |
Конструктивные особенности
 |
Контроллер станка Оснащение станка наиболее простым в использовании контроллером, исключает специальную подготовку оператора и снижает трудозатраты при работе. |
 |

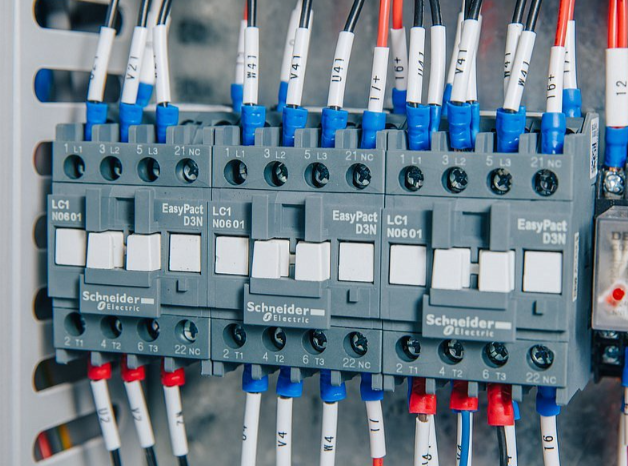

Электрические компоненты В станках СЕРИИ ТВ используются Электрокомпоненты ведущих мировых производителей, что говорит о надежности проверенной годами. |
  |
Гидравлические компоненты Станок оснащен гидравлическими приводами, ведущих мировых производителей, позволяющими быстро проводить переналадку оборудования и гибку заготовок с точностью ±0,5-1º. Точность гибки сохраняется в течении всего времени полезного использования. |
 |
Дополнительная оснастка Для гибки труб и профилей, станок может быть оснащен дополнительными комплектами оснастки, что делает оборудование универсальным. |
Комплектация
8 900 $
7 600 $
1 300 $
