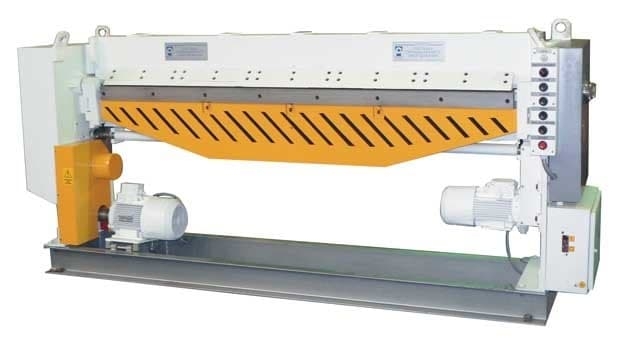

Листогибочная машина МГЛ2-2000МУ
Артикул: rosМГЛ2-2000МУ
Листогибочная машина МГЛ2-2000МУ
Описание товара
Листогибочная машина МГЛ2-2000МУ – это надежное и высокопроизводительное оборудование, предназначенное для изготовления изделий из листового металла. Благодаря своей функциональности и эффективности, она является отличным выбором для промышленных предприятий различных отраслей.
Преимущества
- Высокая производительность – машина способна обрабатывать листы металла размером до 2000 мм.
- Точность и качество изготовления – оборудование обеспечивает высокую точность гибки и формирования деталей.
- Простота использования – удобное управление позволяет операторам быстро освоить работу с машиной.
- Надежность и долговечность – изготовлена из высококачественных материалов, что обеспечивает долгий срок службы.
- Гарантийное обслуживание – Stanko-Market.ru! предоставляет гарантию на оборудование и обеспечивает качественное сервисное обслуживание.
Назначение
Листогибочная машина МГЛ2-2000МУ используется для гибки и формирования листового металла различной толщины с целью изготовления деталей для строительства, производства мебели, автомобилестроения и других отраслей промышленности.
Сферы применения
Это оборудование находит применение на предприятиях машиностроения, металлообработки, строительства, а также в производстве мебели, автомобилестроении и других отраслях промышленности, где требуется качественная обработка листового металла.
Листогибочная машина МГЛ2-2000МУ предназначена для гибки тонколистового металла в заготовительных операциях. Условия эксплуатации в части воздействия климатических факторов УХЛ З ГОСТ 15150. Механизм может быть использован на предприятиях различных отраслей промышленности при изготовлении изделий из листового металла.
Листогибочная машина с механическим приводом МГЛ 2х2000МУ с нижней поворотной балкой предназначен для гибки тонколистового металла с пределом прочности не более 500 МПа (50кг/мм2) .
Механизм МГЛ 2х2000МУ обеспечивает качественный изгиб листовой заготовки на заданный угол до 135 с минимальным изменением геометрии гиба, позволяет изготавливать изделия из листа с неоднократным изменением ориентации гиба (в пределах конструктивных особенностей механизма).
Листогибочная машина с механическим приводом МГЛ 2х2000МУ с нижней поворотной балкой предназначен для гибки тонколистового металла с пределом прочности не более 500 МПа (50 кг/мм2) .
Механизм МГЛ 2х2000МУ обеспечивает качественный изгиб листовой заготовки на заданный угол до 135 с минимальным изменением геометрии гиба, позволяет изготавливать изделия из листа с неоднократным изменением ориентации гиба (в пределах конструктивных особенностей механизма).
Механизм прост в эксплуатации, может работать в ручном и полуавтоматическом режимах.
Область применения
Станки МГЛ2 используются металлообрабатывающими предприятиями всех отраслей в производственных процессах, характер и серийность которых не позволяет применить листовую штамповку либо не оправдывает ее экономически.
Устройство и принцип работы
Листогибы МГЛ2 имеют в своем составе основание, несущее на себе стойки, между которыми расположены рабочий стол, гибочная и прижимная балки.
Процесс гибки заключается в деформации листа, зафиксированного на столе, при воздействии на него подвижной гибочной балкой. Изгиб материала происходит при давлении на его свободный край балки, поворачивающейся вокруг оси, параллельной линии гиба. Радиус гиба определяется профилем (радиусом) кромки прижимной балки или вставки, которую огибает заготовка в процессе деформации.
Движение гибочной балки осуществляется с помощью электропривода. Привод прижимного механизма может быть ручным либо электрическим. В последнем случае обозначение модели дополняется литерой М.
Для настройки положения заготовки на заданное расстояние до линии гиба станки оборудуются задним упором, который помогает установить нужную величину и выдерживать ее при изготовлении партии однотипных изделий. Положение упора регулируется вручную либо специальным механизмом. Наличие механизированного упора отмечается в обозначении модели буквой У.
Базирование материала по заднему упору и возможности системы управления приводом позволяют выполнять работу в полуавтоматическом и автоматическом режиме при серийном производстве.
Листогибы серии МГЛ2 зарекомендовали себя мощным, надежным и высокопроизводительным оборудованием. Технологические возможности и оснащенность ставят их в один ряд с лучшими современными образцами.
Примеры профилей, получаемых на мгл
Минимальный размер отгибаемой кромки
- для сталей толщиной до 1 мм - 15 мм
- для сталей толщиной от 1мм - 20 мм
Минимальная ширина прижимаемой части заготовки -35 мм
Технические характеристики мгл-2x2000му
| Наибольшие размеры изгибаемого листового материала с пределом прочности 500 МПа (50 кг/мм2), мм, не более: - толщина - ширина |
2 2000 |
| Радиус гиба, мм: - листа толщиной до 0,55 мм - листа толщиной свыше 0,55 мм |
2+1,5 3+2 |
| Наибольший ход прижимной балки, мм | 60 |
| Производительность машинная за один цикл (поворот гибочной балки на 1350 и обратно), секунду | 6 |
| Потребляемая мощность, квт | 1,5 |
| Габаритные размеры, мм, не более | 2715 x 690 x 1225 |
| Масса МГЛ-2x2000МУкг, не более | 1200 |
Комплект поставки
- станок
- инструкция
- упаковка
