Многопильные станки MS Maschinenbau DNS-200
(голосов 763)
Артикул: pridns-200-55
Предназначен для продольной распиловки двух, трех, четырехкантного бруса с целью получения обрезной и необрезной доски, горбыля.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Благодаря своей компактности он особенно хорошо подходит для встраивания в лесопильную линию с круглопильным станком первого ряда.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
Дополнительная комплектация:
- Электронный замок кожуха
Эта опция позволяет устанавливать необходимое время блокирования откидной крышки после отключения станка до полного останова вращающегося режущего инструмента, что обеспечивает безопасность эксплуатации станка. - Передвижной лазерный указатель;
- Приводные рольганги;
- Электронное тормозное устройство электродвигателя пильного вала;
- Направляющая линейка для роспуска трёхкантного бруса;
- Увеличение скорости подачи до 50, 60, 70 м/мин;
- Нижний проём в станке для сбора падающих отходов (опилок) транспортёрами можно заменить аспирационным отверстием в стенке станка;
- Цвет покраски;
- Возможно изменение габаритных размеров станка под конкретного заказчика.
Конструктивные особенности MS Maschinenbau DNS-200-55
|

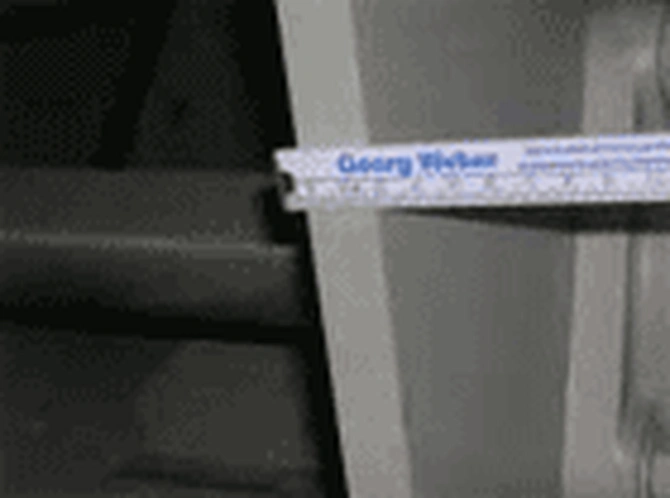

Массивная станина DNS-200
Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм. |
|

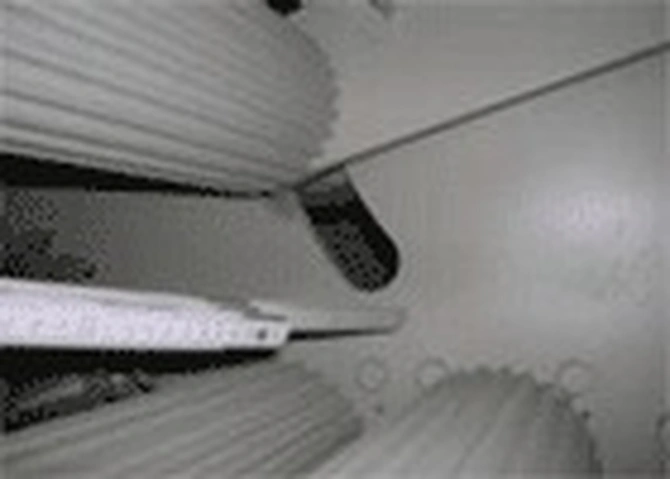

Жесткие пильные валы DNS-200
Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Двухвальная система позволяет использовать пилы меньшего диаметра и меньшей толщины (толщина пил 4 мм), тем самым уменьшается ширина пропила и увеличивается выход пиломатериала. |
|
Мощные двигатели пильных валов DNS-200
Станок имеет большой запас прочности, возможна установка двигателей различной мощности от 37 до 75 кВт. |
|

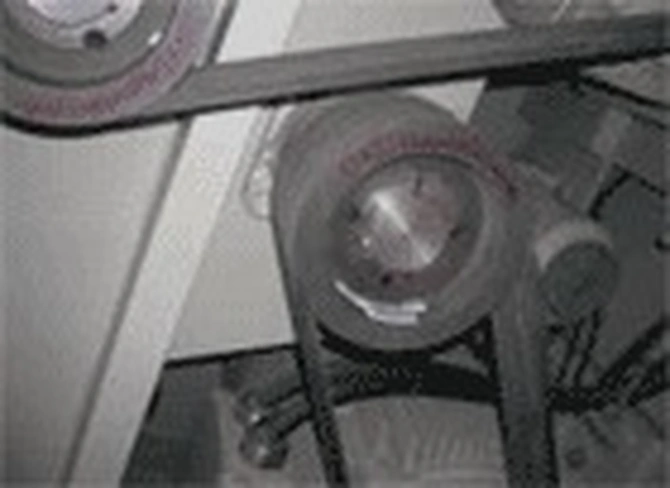

Ременные шкивы привода пил DNS-200
Ременные шкивы привода пил динамически отбалансированы. |
|
Надежный прижим материала DNS-200
Верхний прижим заготовки осуществляется по всей плоскости обработки с помощью мощных прижимных вальцов, что обеспечивает геометрическую точность размеров выпиливаемых пиломатериалов. |
|
Индикаторная линейка DNS-200
Используется для удобства настройки перемещения корпуса с прижимными вальцами, что сокращает время на наладку станка. |
|

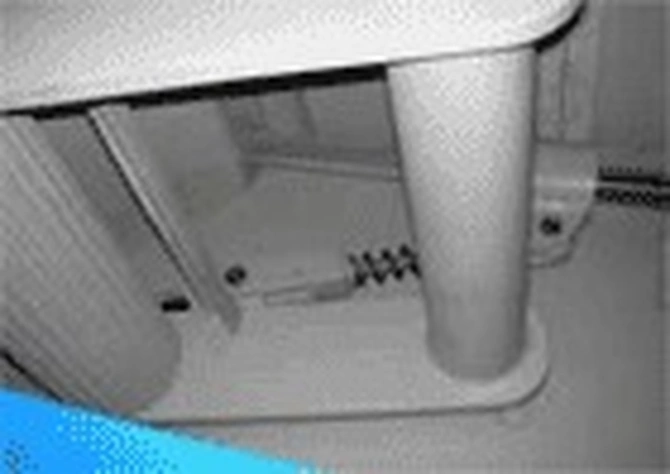

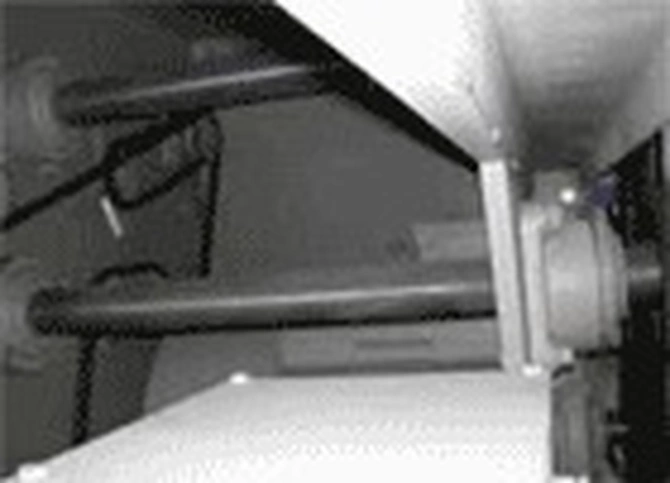

Механизм регулировки высоты верхних подающих вальцов DNS-200
Два верхних подающих вальца осуществляют прижим бруса собственным весом и прижимными пружинами. Имеется возможность свободного хода вальцов (30 - 35 мм) под давлением пружин. Регулировка высоты верхних подающих вальцов осуществляется электромеханически с пульта. |
|

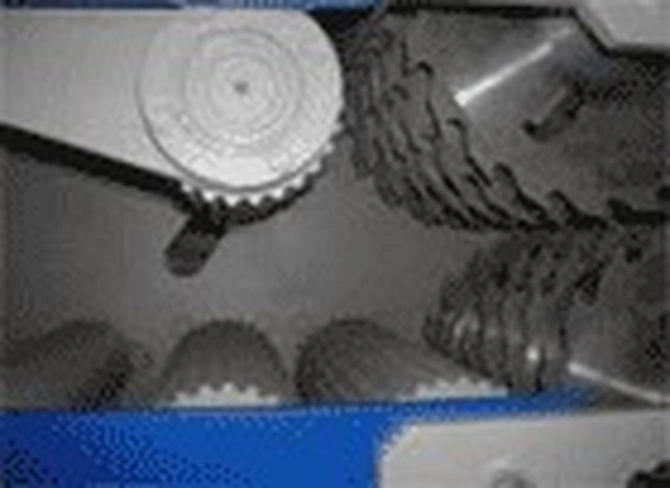

Вальцовая подача материала DNS-200
Подача заготовки осуществляется четырьмя нижними приводными вальцами и тремя неприводными для обеспечения плавной подачи, что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 5 - 30 (до 70) м/мин. |
|
Пульт управления DNS-200
Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателей привода пильных валов на пульте установлен амперметр. |
|

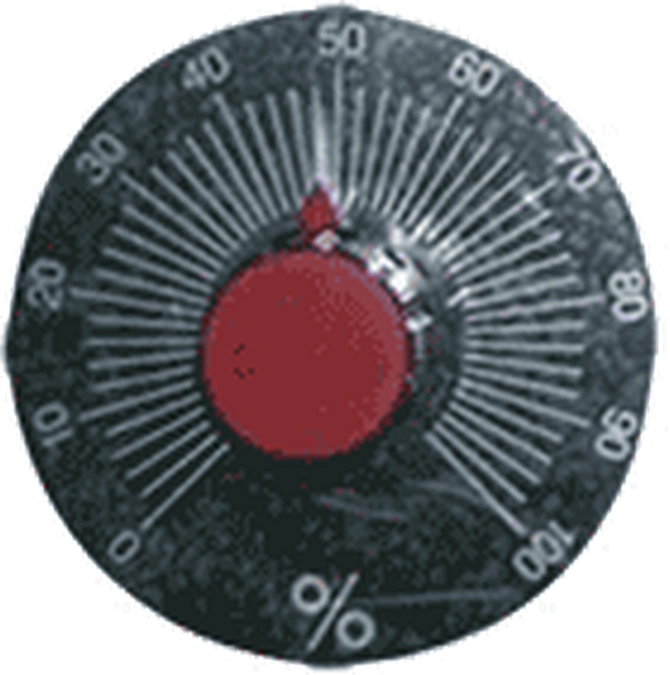

Регулировка скорости подачи материала DNS-200
Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин. |
|
Двойная когтевая защита DNS-200
Двойная когтевая защита на входе станка (верхняя и нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
|

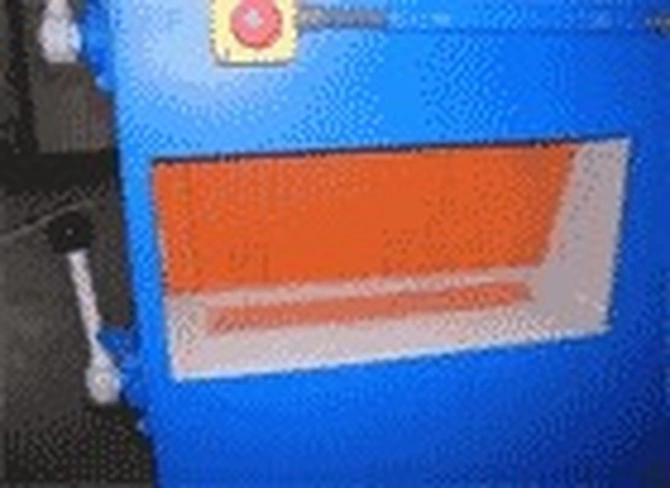

Эффективная система удаления отходов DNS-200
Для удаления образующихся при пилении отходов предусмотрены: специальный проём в нижней части станка для удаления падающих отходов (70%) и аспирационный патрубок над пильным узлом для вытяжки опилок (30%) |
|

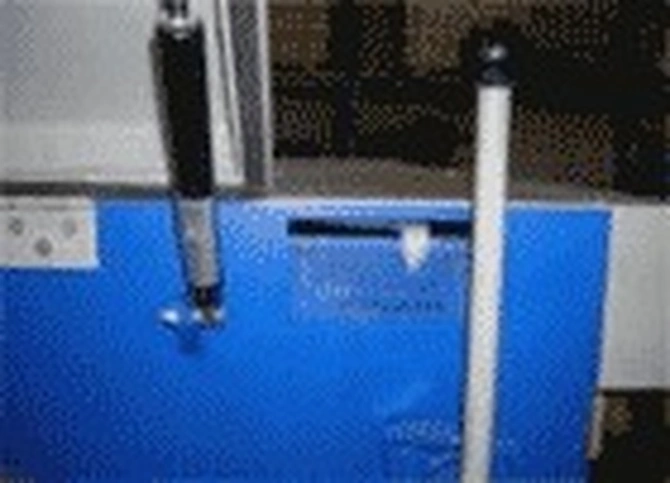

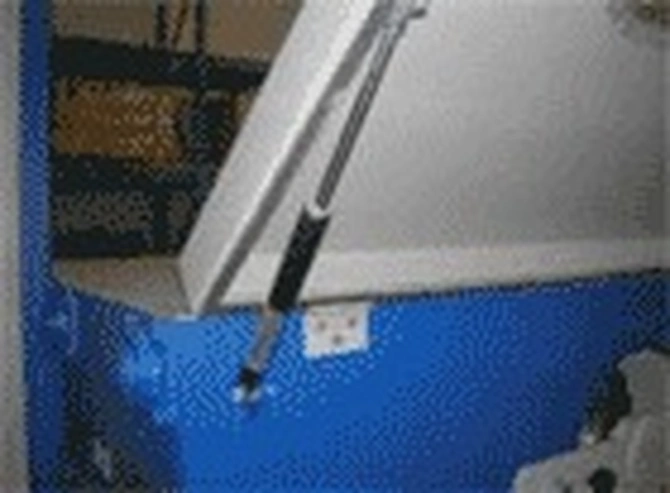

Обеспечение безопасности DNS-200
Откидывающийся защитный (шумоизоляционный) кожух со смотровыми окнами, обеспечивают безопасность и комфортность работы оператора на станке. Станок оснащён двумя аварийными кнопками на пульте управления и корпусе станка. Дополнительно возможно оснащение электронным замком защитного кожуха. |
Технические характеристики станка MS Maschinenbau DNS-200-55
| Параметры бруса | |
| Толщина бруса (макс), мм | 200 |
| Длина бруса (мин), мм | 3000 |
| Общие характеристики | |
| Высота пропила, мм | 200 |
| Максимальная ширина бруса, мм | 490 |
| Постав пил | Стойко-постоянный |
| Регулировка высоты прижимных вальцов | Электромеханическая |
| Ширина приемного окна, мм | 450 |
| Скорость подачи, м/мин | 5 - 30 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 2 |
| Расстояние между крайними пилами, мм | 400 |
| Вертикальное перемещение пильных валов | нет |
| Диаметр пильного вала, мм | 70 |
| Диаметр пил, мм | 325 |
| Количество пил, шт. | 2 x 7 |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 6 |
| Размер и количество аспирационных отверстий, шт х мм | по запросу |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 2 x 37 |
| Мощность двигателя подачи, кВт | 2.2 |
| Габаритные размеры | |
| Длина, мм | 1910 |
| Ширина, мм | 1800 |
| Высота, мм | 2300 |
| Вес, кг | 2800 |
