Сверлильно-присадочный станок TD-612KJ с ЧПУ
Артикул: maswTD-612KJ
Сверлильно-присадочный станок TD-612KJ с ЧПУ
Описание товара
Сверлильно-присадочный станок TD-612KJ с ЧПУ представляет собой высокоточное оборудование для обработки деталей с 6 сторон. Он обладает уникальными техническими характеристиками и широкими возможностями для выполнения различных задач.
Преимущества
- Автоматизированная система управления ЧПУ для точной и быстрой обработки деталей
- Высокая производительность и эффективность работы
- Надежное крепление деталей и стабильность процесса обработки
- Удобство в эксплуатации и обслуживании
- Идеальное сочетание цены и качества
Особенности
- Мощность: 5 кВт
- Скорость вращения шпинделя: 1000-6000 об/мин
- Рабочая область: 600x1200 мм
- Точность позиционирования: 0,01 мм
Назначение
Сверлильно-присадочный станок TD-612KJ с ЧПУ предназначен для обработки деталей различной сложности в машиностроении, металлообработке, авиационной и автомобильной промышленности.
Сферы применения
Этот станок идеально подходит для сверления, присадки и других операций по обработке деталей из металла, пластика, дерева и других материалов.
Двойной зажим, автоматически регулирующий положение в соответствии с длиной детали, имеется две вертикальные сверлильные группы, горизонтальная сверленая группа сверху, пазовальная пила сверху по длинной стороне детали и фрезерные шпиндели сверху и снизу, что позволяет добиться быстрой обработки деталей;
- Минимальная ширина детали составляет 35 мм, что имеет уникальные преимущества станка.
- При сверлении деталей с 6 сторон и изготовлении пазов производительность станка составит 800 деталей за 8 часов работы;
- При комбинированном сверлении деталей с 5 и с 6 сторон и изготовлении пазов производительность станка составит 1000 деталей за 8 часов работы;
- При сверлении деталей с 5 сторон и изготовлении пазов производительность станка составит 1100 деталей за 8 часов работы;
- При сверлении деталей с 5 сторон производительность станка составит 1200 деталей за 8 часов работы.
Технические характеристики
| Ход каждой оси & Максимальная скорость позиционирования | X | 5000 мм & 100 м/мин |
| Y | 1200 мм & 80 м/мин | |
| Z | 90 мм & 30 м/мин | |
| U | 1200 мм & 60 м/мин | |
| V | 1200 мм & 80 м/мин | |
| W | 60 мм & 30 м/мин | |
| A | 5000 мм & 100 м/мин | |
| Y2 | 1500 мм & 80 м/мин | |
| Z2 | 90 мм & 30 м/мин | |
| Диапазон размеров обработки | Ширина детали | 35-1200 мм |
| Длина детали | 70-5000 мм | |
| Толщина детали макс | 50 мм | |
| Объем аспирационного воздуха | 7300 м3/ч | |
| Сверлильные группы и пила | Вертикальные сверла | 9 шт. снизу 12 шт. сверху |
| Пазовальная пила продольно | 1 шт. сверху | |
| Горизонтальные сверла | 8 шт. сверху (4X+4Y) | |
| Скорости вращения сверлильных шпинделей | 3400 об/мин | |
| Фрезерные шпиндели | Мощность фрезерных шпинделей | 2 шт. по 3,5 кВт каждый |
| Крепление инструмента | Цанга ER25 | |
| Скорость вращения фрезерного шпинделя | 18000 об/мин | |
| Прочие данные | Высота стола | 960 мм |
| Общая мощность | 24 кВт | |
| Электрические параметры | 380 В, 50 Гц | |
| Пневмоподключение | 7-8 бар | |
| Габариты | 5200x2840x2200 мм | |
| Вес | 3900 кг | |
Станина и компоненты |
|
| Особенности станины:
— Многоступенчатая технология обработки станины: нанесение грунта распылением, нанесение специальной краски распылением, стремление к совершенству во внешнем виде оборудования; — Удобный для персонала дизайн станка; — При изготовлении деталей станка применяется лазерная резка, станина сварена и состарена для снятия напряжений в металле и обеспечения высокой точности работы всех механизмов. |
 |

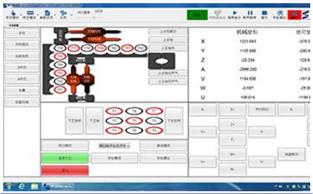

| ЧПУ управление
Используя машинный интерфейс под управлением Windows, можно использовать систему CAD для импорта чертежей, для быстрого и удобного получения данных из CAD программ. |
 |
| В станке используется оригинальная сверлильная группа производства компании changchuan, известного бренда в отрасли. сверлильная группа изготовлена в соответствии с международными стандартами. после изготовления группа проходит трехкоординатное тестирование для обеспечения гарантированной точности. |  |
| Процесс сверления
Сверление организовано по принципу оптимизации. Вертикальные и горизонтальные отверстия сверлятся ближайшим, к предполагаемому отверстию, сверлом нужного диаметра. |
 |
| Верхняя и нижняя сверлильные группы
Программное обеспечение автомитически настраивает верхнюю и нижнюю сверлильную группы на одну координату для сверления сквозных отверстий без образования сколов. Для качественного сверления сквозных отверстий на этом станке не нужно менять скорости вращения сверл и скорость подачи сверлильной группы. |
 |
| Фрезерование отверстий, изготовление пазов, снятие фасок, фрезерование канавок, фигурных пазов и другая обработка. | |
 |
|
| Мультиосевая ЧПУ система
Усовершенствованная программа, механизм подачи и механизм сверления одновременно объединяются многоканальным интерфейсом, когда станок обрабатывает деталь. Один раз установив деталь в станок можно просверлить все отверстия с шести сторон и изготовить пазы сверху и снизу, что обеспечит быстрое и эффективное сверление и фрезерование. |
 |
| Пневматические зажимы детали
Двойной механизм зажима детали автоматически подает деталь в зону обработки, в соответствии с программой сверления производит позиционирование детали для выполнения обработки с высокой точностью. |
 |
| Боковой прижим детали
Высокоточное позиционирование и боковой прижим детали с автоматической системой хода в зависимости от ширины детали обеспечивает высокую точность. |
 |
| Сканер штрих и QR кодов
Сканер автоматически идентифицирует штрих коды или QR коды для загрузки соответствующего графического файла и вызывает ЧПУ программу для обработки. Легко разработайте программное обеспечение для разборки заказов, которым легко управлять, и обычные работники могут быстро приступить к работе. |
 |

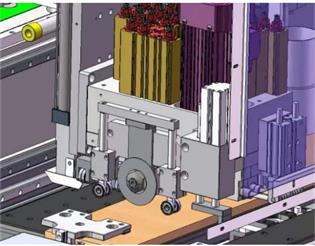

| Автоматическое компрессионное устройство Согласно программе компьютерного управления, заготовка автоматически прижимается при сверлении, а средняя компрессионная часть использует режим направленного колеса для достижения позиционирования при обработки с высокой точностью. |
 |

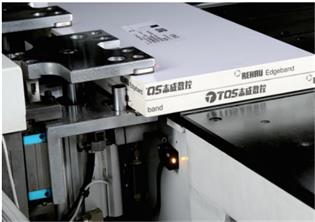

| Устройство для контроля размера детали
Автоматически определяет соответствующий размер детали, чтобы предотвратить ошибки при подаче детали не соответствующего размера. |
 |
| Стол с воздушной подушкой
Подача деталей осуществляется по пневматическому столу с плавающими шариками для защиты поверхности детали и предотвращения царапин, что делает легкой и удобной подачу деталей даже большого веса. |
 |
| Система управления
— Тайваньский ЧПУ Baoyuan основан на модульной программно-аппаратной платформе, использующей промышленную шину Ethernet — Унифицированная система ЧПУ; — Основная зона, вспомогательная зона, задняя зона выгрузки, управление движением, унифицированное управление датчиками; — Всестороннее управление и мониторинг станка, быстрое устранение неисправностей и сокращение количества отказов. Хранение данных при отключении питания в режиме реального времени, удаленная диагностика машины, обновление и резервное копирование. |
 |
| Редуктор Тайвань CUHK, Taibang, Zhuo Lan Точное позиционирование, используются встроенные роликовые подшипники, а основными подшипниками являются конические игольчатые подшипники для достижения высокой нагрузки. |
 |
| Оптоволоконный оптический сенсор Autonics Корея
Точное определение длины детали, для точного озиционирования детали и пакета сверл, время отклика (HSP) 100 мкс (FINE) 250 мкс, различные режимы выбираются для адаптации к различным |
 |
| Инвертор Inovance Встроенный высококачественный интеллектуальный векторный инвертор с встроенными режимами управления двигателем. Поддерживает функции ПЛК до 5000 шагов.Может гибко удовлетворять потребности различных приложений.Инновационный дизайн защиты от нагрева, более экологичный. |
 |
| Пневмораспределители Niumes Италия
PNEUMAX импортируется с оригинального завода и может эксплуатироваться в условиях вакуума и различных условий рабочего давления. Пневмораспределитель может быть непосредственно объединен с наиболее часто используемыми системами. |
 |
| Точные линейные направляющие Rost
Очень хорошая пылезащитная конструкция, а направляющая не имеет ограничений по длине обрабатываемого |
 |
