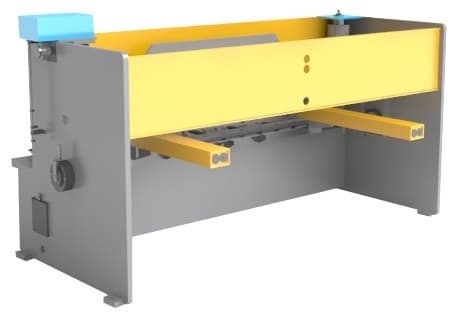

Ножницы гильотинные гидравлические НГ3427
(голосов 763)
Артикул: rosНГ3427
Ножницы гильотинные гидравлические НГ3427 - это высокоточное и надежное оборудование, которое отлично подойдет для различных производственных задач. Благодаря использованию современных технологий и материалов, данная модель ножниц обеспечивает высокую производительность и качество резки.
Преимущества товара:
- Гидравлическая система обеспечивает высокую точность и скорость резки
- Прочная и надежная конструкция для длительного срока службы
- Легкость в управлении и настройке
- Высокая производительность и эффективность работы
- Широкий диапазон регулировок для различных задач
Особенности товара:
- Гильотинный принцип резки для идеально ровных краев материалов
- Автоматическая система натяжения ножа для оптимальной работы
- Интуитивно понятный интерфейс для удобного управления
- Мощный гидравлический привод для высокой производительности
Назначение и сферы применения:
Ножницы гильотинные гидравлические НГ3427 идеально подходят для резки различных материалов, таких как металл, пластик, кожа и другие. Они широко используются в машиностроении, металлообработке, производстве мебели, автомобильной промышленности и других отраслях.
Гидравлические гильотинные ножницы НГ3427 с наклонным ножом для листа 20х2000 мм предназначены для холодной резки листового и полосового металла.
Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.
Преимущества нг3427
- регулируемый угол наклона ножей;
- регулировки зазора и величины хода режущих ножей;
- жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
- конструкция станины имеет форму «V»;
- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
- автоматический отвод заднего упора вверх после положения 1 000 мм;
- ножи изготовлены из инструментальной стали марки 6ХВ2С;
- нижний нож имеет 4 режущие кромки, верхний – 4;
Технические характеристики нг3427
| Характеристика | Значение |
|---|---|
| Наибольшие размеры разрезаемого металла с временным сопротивлением σв ≤ 500 мпа, мм | 20х2000 |
| Наименьшая толщина разрезаемого металла, мм | 2 |
| Частота ходов ножа, мин -1, не менее | 10 - 12 |
| Угол наклона подвижного ножа, град. | 0,5-2,45 |
| Наибольшая длина отрезаемой полосы при работе с задним упором, мм | 1000 |
| Номинальное усилие прижима листа (суммарное), кн | 365 |
| Скорость перемещения заднего упора мм/мин, не менее | 2000 |
| Ход гидравлических прижимов, мм | 30±1 |
| Расстояние от уровня пола до верхней кромки нижнего ножа, мм | 870 |
| Габаритные размеры, мм | 2720±30 х 2135±30 х 2330±30 |
| Масса, кг | 10000 |
| Характеристики электрооборудования: | |
| Род тока питающей сети | Переменный, трехфазный |
| Частота тока питающей сети, гц | 50±1 |
| Напряжение питающей сети, в | 380±38 |
| Род тока электропривода ножниц | Переменный, трехфазный |
| Напряжение силовой цепи при переменном токе, в | 380 |
| Режим работы электросхемы ножниц | Наладочный, одиночный ход |
| Мощность, квт | 30 |
Стандартная комплектация ножниц нг3427
- регулируемый угол наклона ножей;
- регулировка зазора между ножами при помощи рукоятки;
- набор гидравлических прижимов;
- кронштейны передней поддержки листа со шкалой, Т-образным пазом;
- передние съемные упоры;
- подсветка рабочей зоны с лазерным указателем линии реза;
- кнопка аварийного останова;
- индикатор уровня рабочей жидкости;
- шариковые опоры в столе;
- фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
- задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
- корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
- штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
- педаль управления;
- руководство по эксплуатации.
Дополнительная комплектация ножниц нг3427
- система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;
- панель управления системы ЧПУ на поворотном кронштейне;
- регулировка зазора между ножами системой ЧПУ;
- настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
- автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;
- программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;
- пневматическая поддержка тонколистового листа;
- секция для резки сортового проката (уголок, круг);
- система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);
- система воздушного охлаждения рабочей жидкости;
- эл. оборудование и защитные компоненты от Schneider;
- угловой упор 0 - 180º;
- заднее и боковое ограждение рабочей зоны;
- откатная не приводная тележка, г/п 2, 4, или 6 тн.;
- рольганг для подачи заготовок;
