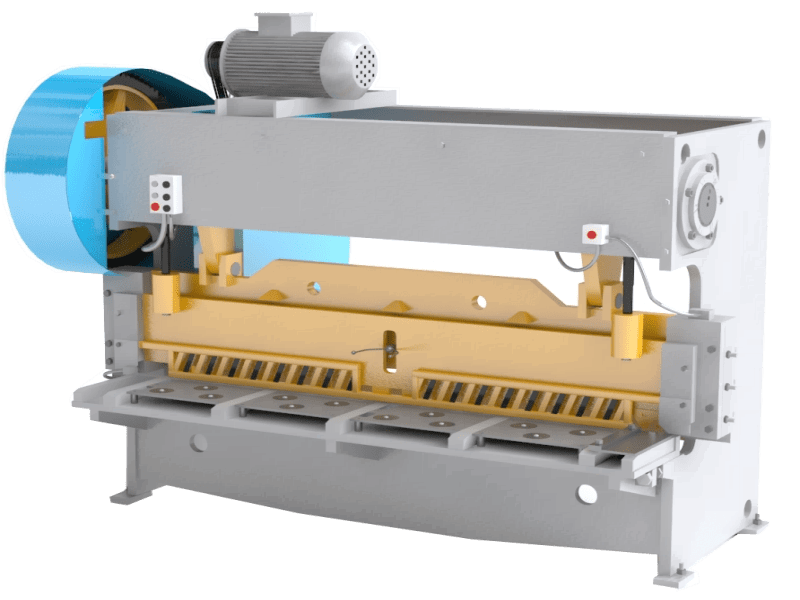

Ножницы гильотинные механические НЛ3423
Артикул: rosНЛ3423
Ножницы гильотинные механические НЛ3423
Ножницы гильотинные механические НЛ3423 – это надежное и качественное оборудование, которое поможет вам повысить производительность и эффективность работы вашего предприятия.
Преимущества:
- Высокая точность резки
- Простота в использовании
- Долговечность и надежность
- Экономия времени и сил оператора
Особенности:
- Механический привод
- Работа с различными материалами (металл, пластик, бумага и др.)
- Регулируемый угол реза
- Защита от перегрузок
Назначение:
Ножницы гильотинные механические НЛ3423 предназначены для резки листовых материалов различной толщины с высокой точностью и качеством.
Сферы применения:
Это оборудование идеально подходит для использования в промышленности, типографиях, полиграфии, рекламных агентствах, а также в других отраслях, где требуется точная и качественная резка материалов.
Приобретите ножницы гильотинные механические НЛ3423 и повысьте эффективность работы вашего предприятия!
Ножницы гильотинные механические НЛ3423 выполнены по кривошипной схеме и применяется для обработки листового металлопроката, уголка и круга, а также неметаллических материалов сравнимой твердости. Возможна резка как по разметке, так и с использованием заднего и бокового упоров. Использование прижимного механизма обеспечивает надежную фиксацию заготовки, что положительно сказывается на точности работы ножниц.
Станина имеет сварную конструкцию и оснащена столом с возможностью регулировки. Комплект ножей закреплен на столе. Перемещение ножевой балки осуществляется вдоль пары плоских направляющих. Управление ножницами НЛ3423, как и НГ16, возможно кнопкой и педалью. Оборудование позволяет работать в режиме одиночного хода и ручного проворота.
Быстрая и безопасная подача металла в рабочую зону осуществляется с помощью подающего рольганга типа РПП1 или МРН2.03. Для удаления заготовок применяется откатная тележка ТО1 или дополнительный рольганг.
Преимущества нл3423
- Заточенные с четырех сторон гильотинные ножи, выполненные из инструментальной стали;
- Лучшее качество реза благодаря использованию верхнего ножа, совершающего движение под углом к вертикали;
- Автоматический синхронный прижим заготовки, недостижимый в ножницах НГ16;
- Прижимная балка с приводом от эксцентрикового вала, обеспечивающая оптимальную силу прижима;
- Возможность обработки материала по заднему упору до 1000 миллиметров;
- Срок службы, превышающий 10 лет.
Технические характеристики нл3423
| Характеристика | Значение |
|---|---|
| Усилие реза, кн | 850 |
| Наибольшие размеры разрезаемого металла с временным сопротивлением σв ≤ 500 мпа, мм | |
| - лист | 16х2000 |
| - диаметр круга | 32 |
| - уголок | 63х63х6 |
| Частота ходов ножей, мин-1 | |
| - холостых, не менее | 34 |
| Габаритные размеры, мм | 2850х1540х2270 |
| Электродвигатель | 4А180М2У3 |
| Мощность, квт | 30 |
| Частота вращения, мин -1 | 3000 |
| Масса, кг | 6700 |
Стандартная комплектация ножниц нл3423
| № | Наименование | Обозначение |
| 1 | Станина | НЛ3423-11А-001 |
| 2 | Стол | НЛ3423-11.10-001 |
| 3 | Привод | НЛ3423-21А-001 |
| 4 | Вал промежуточный | НЛ3423-23-001 |
| 5 | Привод механизма реза | НЛ3423- 25А-001 |
| 6 | Механизм реза | НЛ3423-31А-001 |
| 7 | Балка прижимная | НЛ3423- 32А-001 |
| 8 | Уравновешиватель | НЛ3423-33А-001 |
| 9 | Упор задний | НЛ3423-34А-001 |
| 10 | Механизм включения | НЛ3423-41А-001 |
| 11 | Ограждения привода | НЛ3423-71А-001 |
| 12 | Ограждение маховика | НЛ3423-72-001 |
| 13 | Ограждение зоны реза | НЛ3423-73А-001 |
| 14 | Освещение линии реза | НЛ3423-76-001 |
| 15 | Электрооборудование | НЛ3423-91-001 |
| 18 | Рычаг для проворота маховика | НЛ3418-63-001 |
.png)
