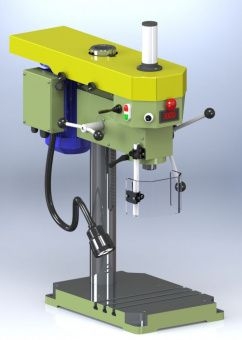

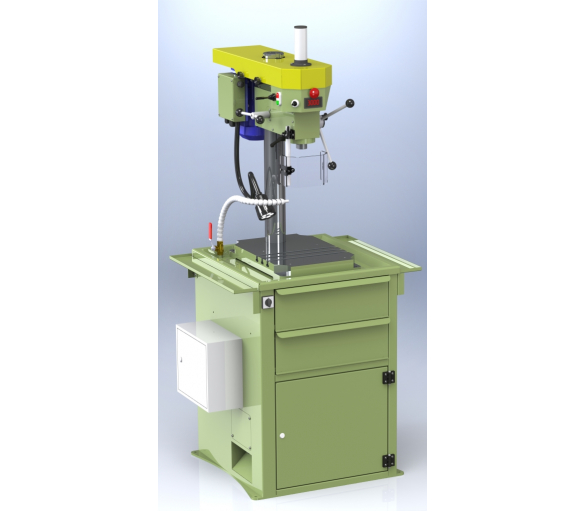

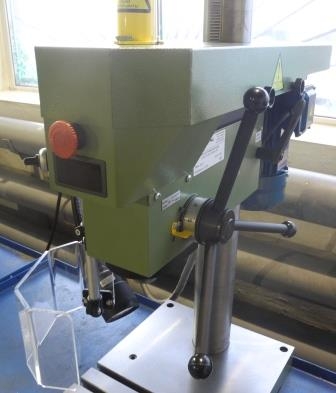

Вертикально-сверлильный настольный станок НС-23
(голосов 763)
Артикул: stgНС-23
Преимущества вертикально-сверлильного настольного станка НС-23:
- Высокая производительность и точность сверления
- Компактный размер и удобство использования
- Надежность и долгий срок службы
- Простая настройка и обслуживание
Назначение вертикально-сверлильного настольного станка нс-23:
Настольный сверлильный станок модели НС-23 предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Для выполнения следующих операций: сверление, зенкерование; развертывание; рассверливание; нарезание резьб.
Технические характеристики
| Наименование показателя | ЗНАЧЕНИЕ |
| Наибольший условный диаметр сверления, мм, в стали 45 | 23 |
| Наибольший диаметр нарезаемой резьбы в стали, мм, в стали 45 | М16 |
| Наибольшее перемещение шпинделя, мм | 85 |
| Расстояние от торца шпинделя до рабочей поверхности стола, max/min, мм | 475 / 60 |
| Расстояние от оси шпинделя до направляющей колонны, мм | 210 |
| Цена деления лимбов, мм | |
| Вертикального перемещения шпинделя | 0,2 |
| Число скоростей шпинделя | 250-4000 |
| Пределы частоты вращения шпинделя, об/мин | |
| Диапазон 1 | 250-1300 |
| Диапазон 2 | 800-4000 |
| Тип подачи шпинделя | ручной |
| Внутренний конус отверстия шпинделя, гост 25557-2016 | Морзе 3 АТ6 Тип AI |
| Размеры стола, мм | |
| Ширина | 380 |
| Длина | 350 |
| Т-образный паз, количество, № по гост 1574-91 | 3, №14 |
| Мощность привода, квт | 1,5 |
| Частота вращения, об/мин | 1500 |
| Частота тока питающей сети, гц | 50 ± 1 |
| Напряжение питающей сети, в | 380 |
| Габаритные размеры станка, мм, не более | |
| Длина | 360 |
| Ширина | 810 |
| Высота | 995 |
| Габаритные размеры эл. щита, мм, не более | |
| Длина | 400 |
| Ширина | 210 |
| Высота | 300 |
| Масса станка (нетто), кг, не более | 210 |
Входит в комплект и стоимость станка:
- Станок настольный сверлильный НС-23 – 1 шт.;
- Электро щит – 1шт.;
- Штревель М12 – 1шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
- Деревянная обрешетка
Условия эксплуатации
| Наименование параметра | ЗНАЧЕНИЕ |
| Климатическое исполнение по гост 15150-69 | УХЛ 4 |
| Температура окружающей среды, ºс | от плюс 1 до плюс 40 |
| Влажность воздуха при плюс 25 ºс, %, не более | 80 |
| Атмосферное давление, кпа | 84..106,7 |
Преимущества сверлильного станка нс-23:
1) Установлен преобразователь частоты (ПЧ). Благодаря установке ПЧ на станок, повышается удобство эксплуатации:
• Плавная регулировка оборотов;
• Возможность смены направления вращения шпинделя без остановки, «на ходу»;
• Дополнительная защита эл.двигателя от перегрузок, скачков напряжения и частоты;
• Экономия электроэнергии;
2) Внутренний конус отверстия шпинделя, по ГОСТ 25557-2016 «Морзе №3 АТ6 тип А1» (без лапки). Можно использовать цанговый патрон с набором цанг для более точной и жесткой фиксации инструмента. Также можно установить обычный сверлильный патрон с переходной оправкой КМЗ/В18 (или аналогичные), а также можно использовать режущий инструмент с установкой в шпиндель с соответствующим конусом Морзе или при использовании переходных втулок (сверла, фрезы, развертки и др.).
3) Два диапазона скоростей. Диапазон №1 имеет регулировку в пределах 250-1300 об/мин. Предназначен для обработки стали, чугуна и других твердых материалов, где необходим высокий крутящий момент и небольшая скорость вращения. Диапазон №2 предназначен для использования скоростного инструмента до 5000 об/мин. Предназначен для обработки цветных металлов, пластмасс, дерева и других неметаллический материалов, где нужна высокая скорость вращения шпинделя, но крутящий момент ниже, чем в диапазоне №1. Смена диапазонов осуществляется за 5-10 минут путем переставления шкивов (шпинделя и двигателя), тем самым меняя передаточное отношение. Для удобства смены шкивов используются быстросъемные втулки типа «тапербуш».
4) Цифровая индикация частоты вращения шпинделя.
5) Установлен джойстик для выбора направления вращения шпинделя. Благодаря чему повышена эргономика и удобство управления станком. Возможность нарезания резьб в ручном режиме. Возможность осуществлять реверс без предварительной остановки шпинделя.
6) Электрощит крепится в любом месте на расстоянии 1,5 м от станка.
.png)
