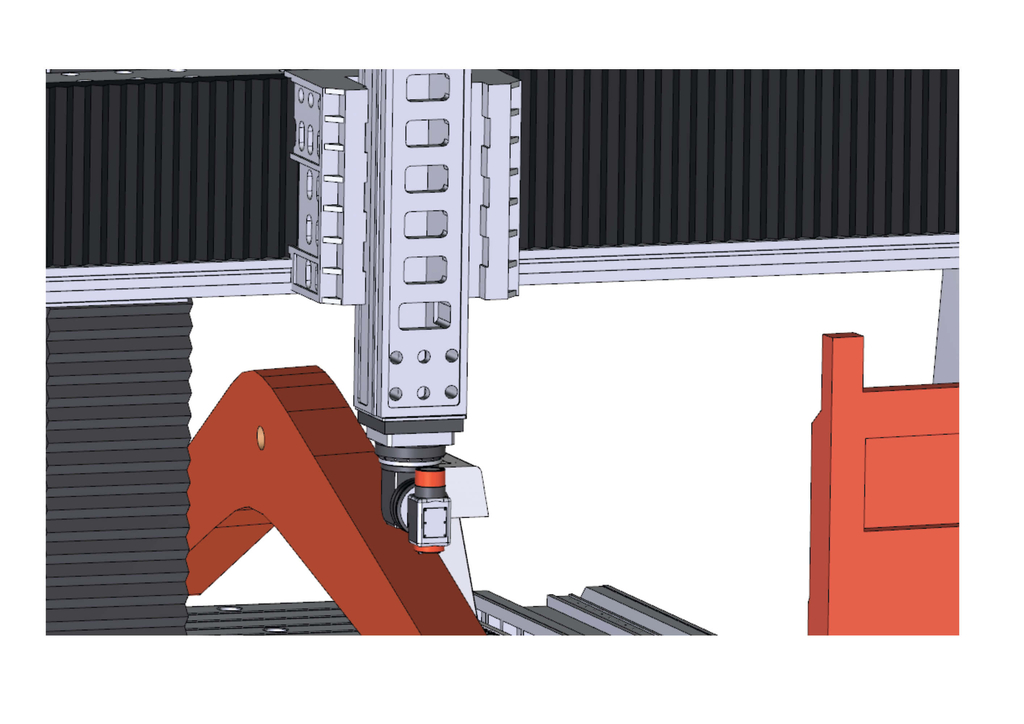

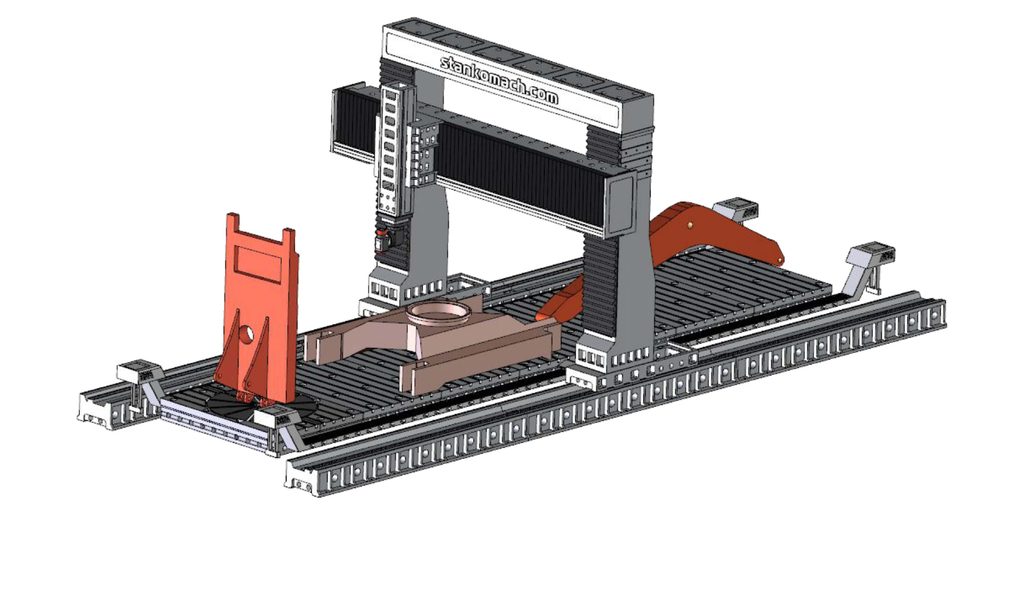

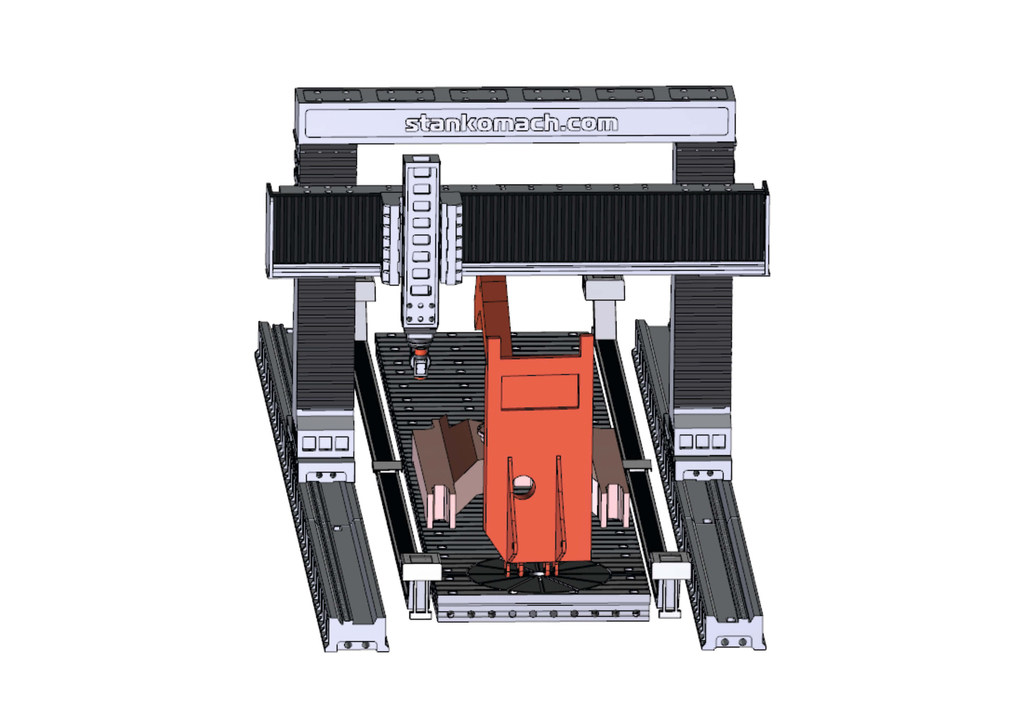

Портальный обрабатывающий центр ФП500-15МФ3/4/5
(голосов 763)
Артикул: fp-500-15-mf-3
Вертикальный обрабатывающий центр повышенной жесткости с большим рабочим столом, удобной зоной погрузки и разгрузки заготовок, пластинчатым стружкосборником и современной системой управления. Богатая Комплект поставки станка. Особенность конструкции — неподвижный рабочий стол, который может иметь практически любую конфигурацию и грузоподъёмность. Подвижные части станка, такие как колонны, траверса и шпиндельная бабка изготавливаются очень жесткими и массивными для исключения геометрических деформаций в процессе обработки. **Производится под заказ.**
Ниже представлены примеры изготавливаемых на станке изделий.
 |
Блок Машиностроение |
 |

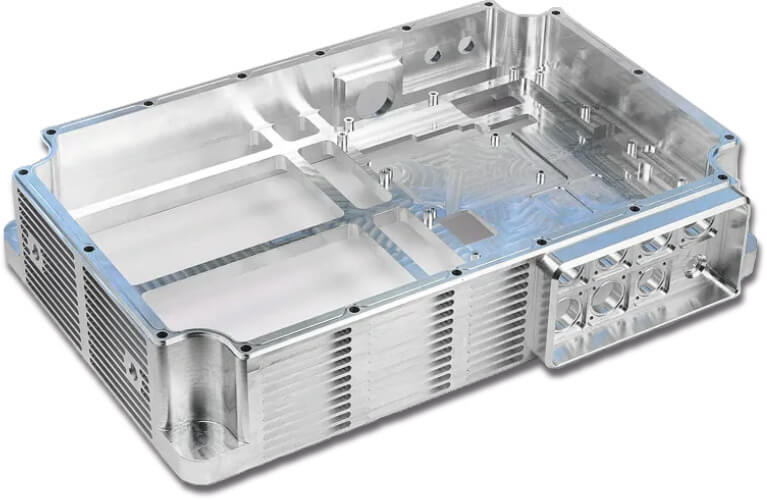

Корпус Приборостроение |
 |

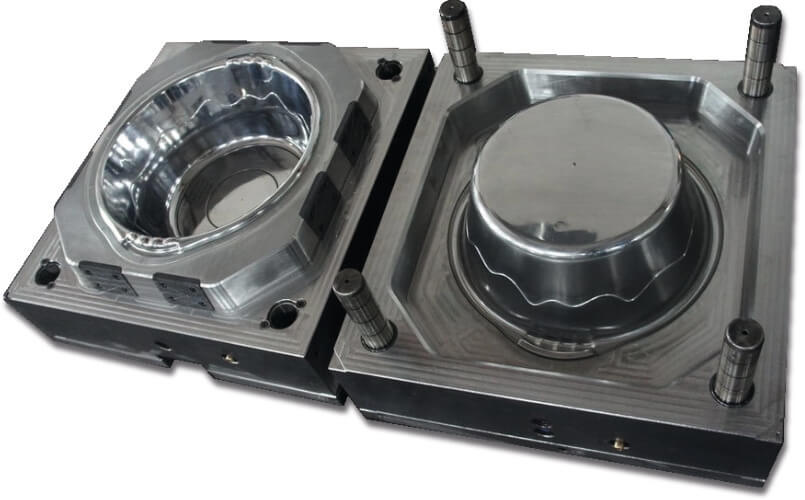

Пресс-форма Литейное производство |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Рабочий стол, мм | 3000 х 15000 |
| Максимальная нагрузка на стол, кг/кв.м | 7000 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 300—3800 |
| Класс точности станка | Н |
| Рабочий стол (ось С) | |
| Оси | |
| X/Y/Z/W, Перемещение, мм | 15000/5000/1500/2000 |
| X/Y/Z/W, Тип направляющих | Качения / Качения / Скольжения / Скольжения |
| Наклонный шпиндель (Ось А) | |
| Шпиндельная бабка | |
| Мощность электродвигателя шпинделя, кВт | 37/30 |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 236/191 // 944/764 (редуктор 1:4) |
| Частота вращения шпинделя, об/мин. | до 6000 / до 1500 |
| Хвостовик инструмента | BT50/BT60 (Опция) |
| Конус шпинделя | ISO50 |
| Тип магазина | Манипулятор |
| Емкость магазина инструмента, шт. | 40/60/90 |
| Время смены инструмента на 1 позицию/полная, сек | 2.5/4.5 |
| Тип разгрузки шпиндельной бабки | Гидроцилиндр |
| Охлаждение шпинделя | Масляный чиллер |
| Редуктор главного двигателя 1:4 | Опция |
| Расточная планшайба | |
| Прочее | |
| Система ЧПУ | СМК |
| Система измерения инструмента | Опция |
| Система измерения детали | Опция |
| Масса нетто, кг | 155000 |
| Состояние для транспортировки | В разобранном виде |
Комплект поставки станка
- Масляный холодильник шпинделя
- Транспортер ленточный для удаления стружки
- Рабочее освещение и лампа индикации состояния станка
- Автоматическая система смазки
- Пистолет для обдува воздухом готовых деталей
- Система обдува конуса шпинделя при смене инструмента
- Система подачи СОЖ в зону резания
- Электрошкаф с теплообменником
- Инструмент для обслуживания станка в ящике
- Подготовка под подачу СОЖ высокого давления (до 30 Бар)
- Пистолет СОЖ
- Ограждение зоны оператора
Дополнительные опции
 |

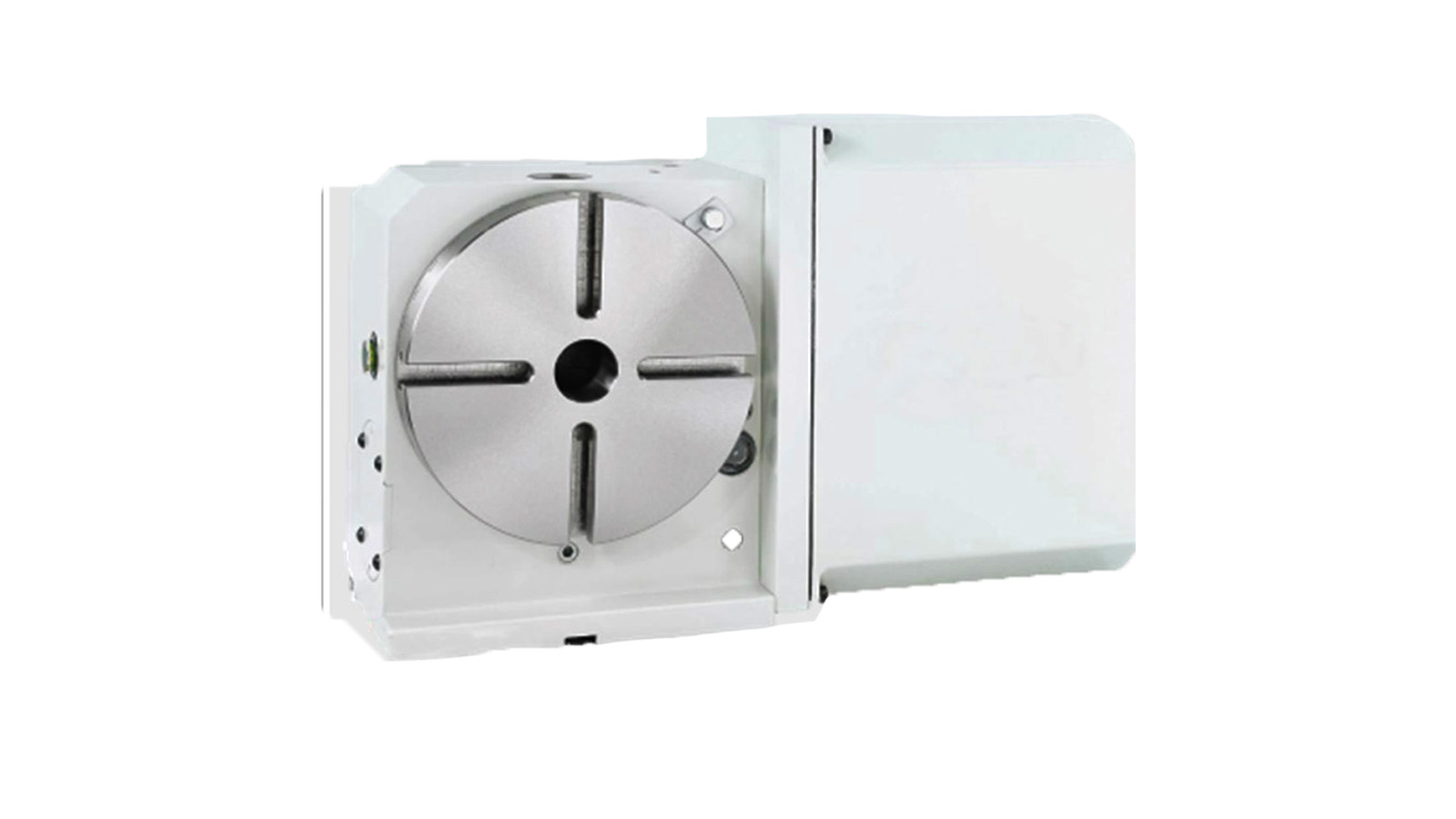

Поворотный стол (4-я ось) Добавляет ось «А», обработка сразу по 4-м координатам |
 |

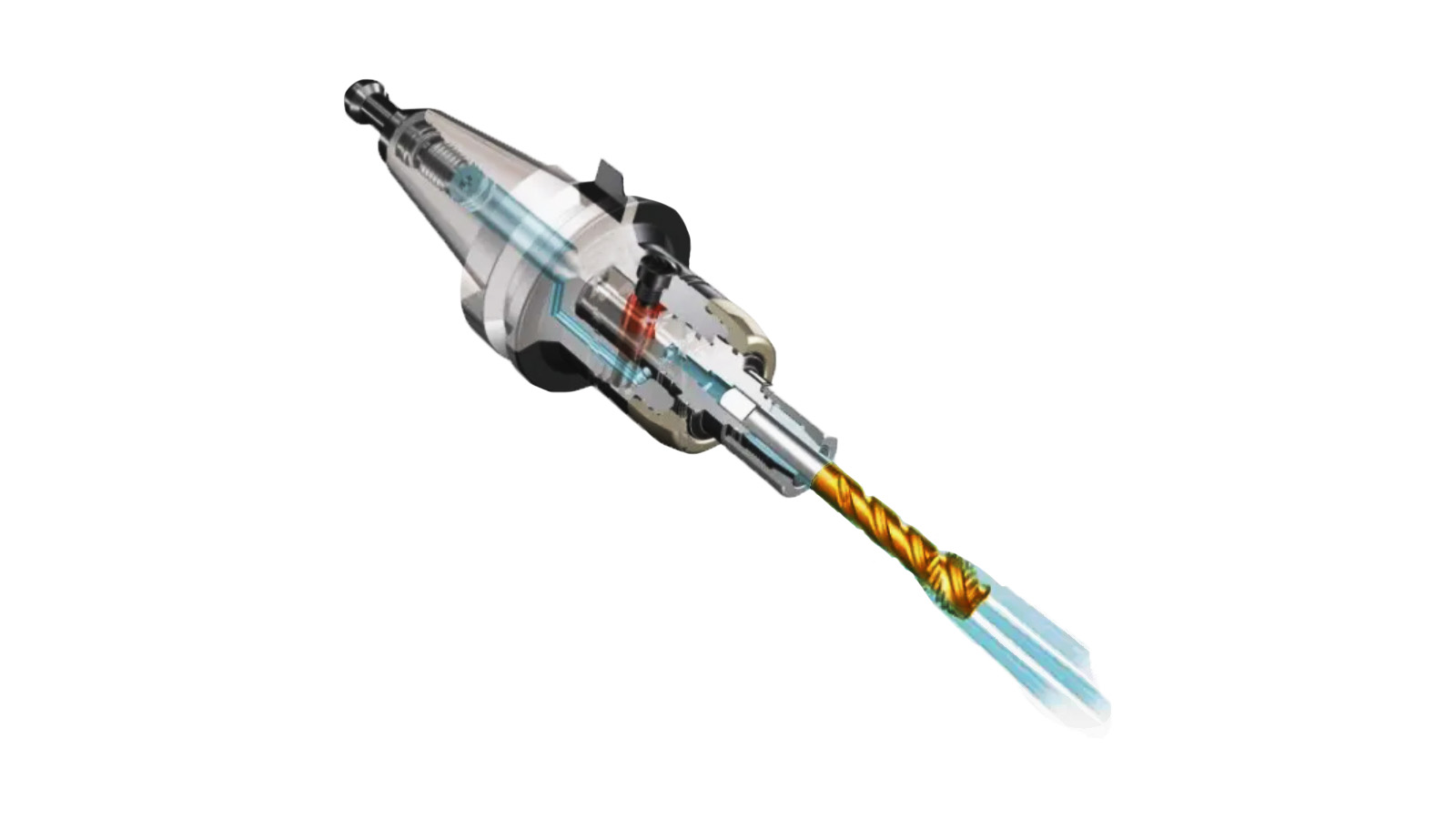

Подача СОЖ через шпиндель до 30 бар Производительное сверление глубоких отверстий (более 5-ти диаметров) |
 |
Система измерения инструмент/деталь Контроль и измерение детали, и режущего инструмента |
 |
Система измерения детали BLUM TC50/TC60 TC50 — инфракрасная передача сигнала ТС60 — радио |
 |
Система измерения инструмента BLUM Z-Nano/ZX-Speed/ZX-Speed IR Z-Nano — для контроля поломки и измерения длины ZX-Speed — для контроля поломки и измерения по длине и радиусу ZX-Speed IR — как и ZX-Speed но передача сигнала инфракрасная |
 |

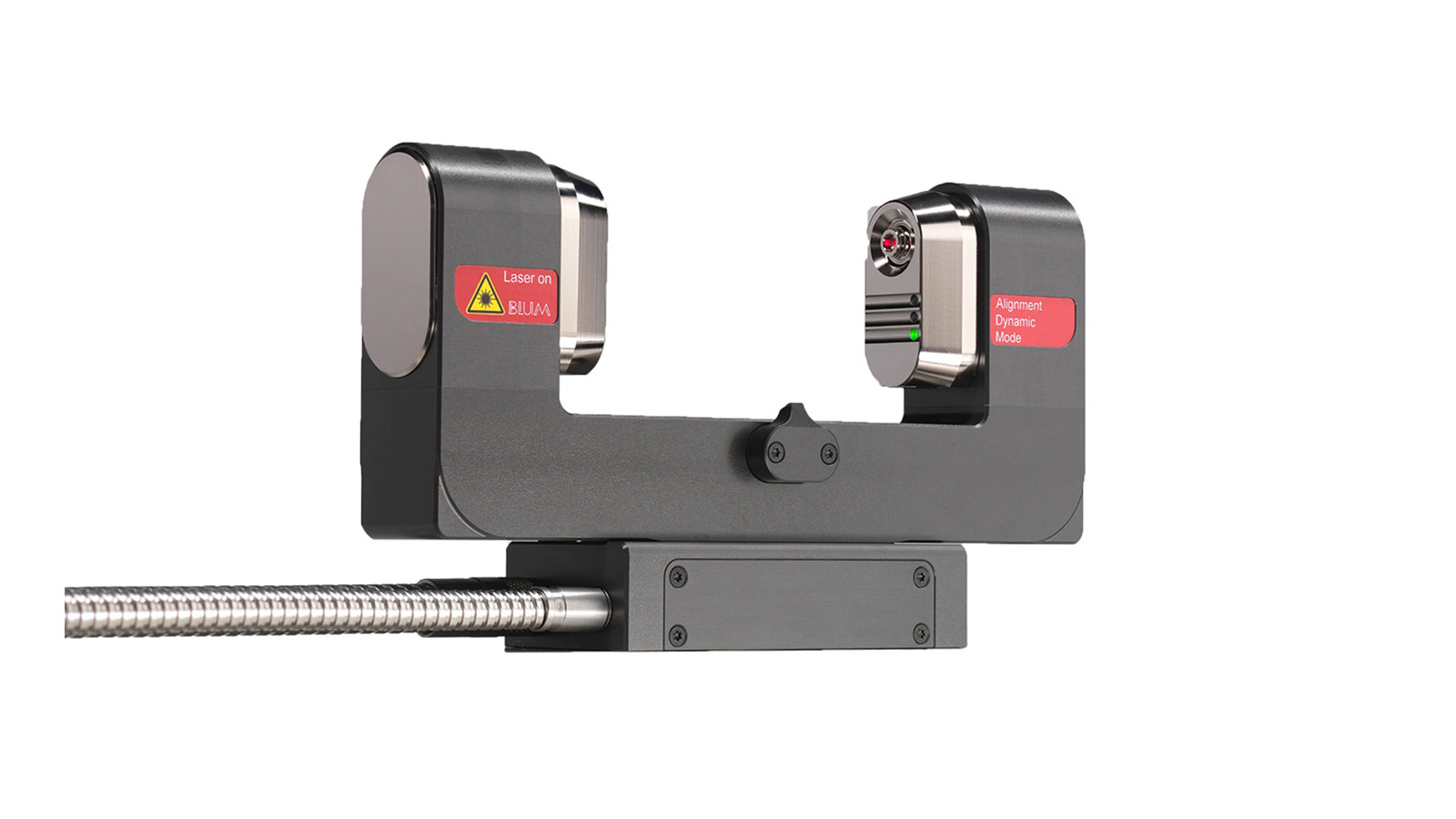

BLUM LC50 Лазерная система измерения инструмента |
 |
Система измерения Hexagon Комплект измерительной системы инструмента и детали |
 |
Наклонно-поворотный стол Обработка 4+1, максимальное приближение к 5-ти осевой обработке |
 |

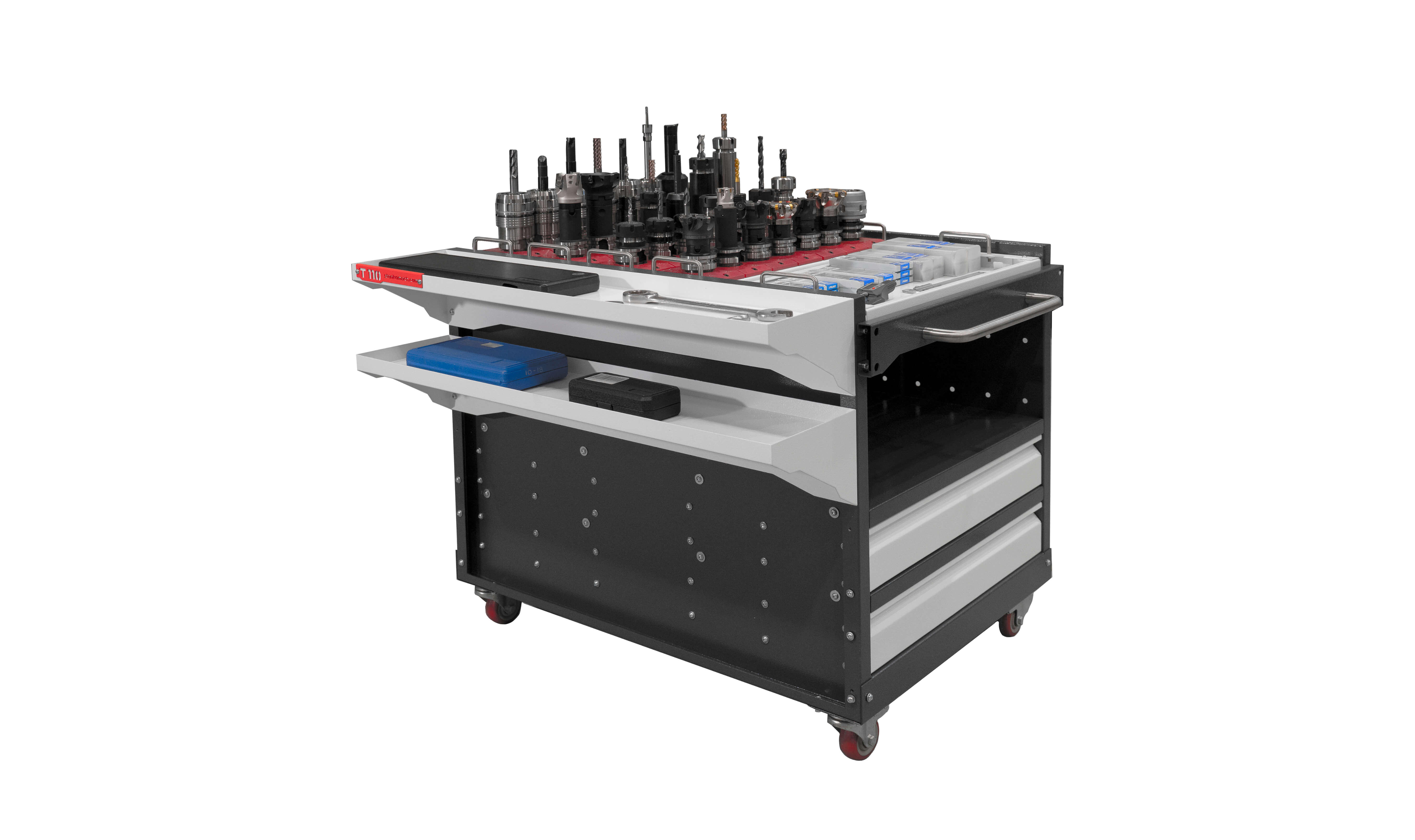

Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
