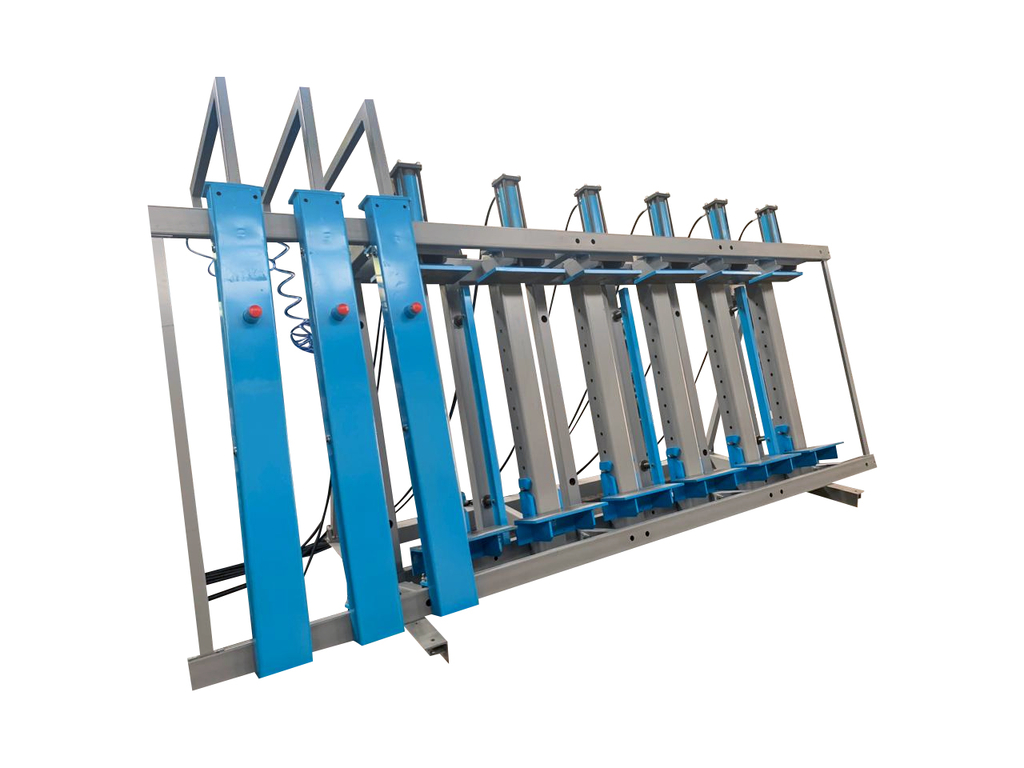

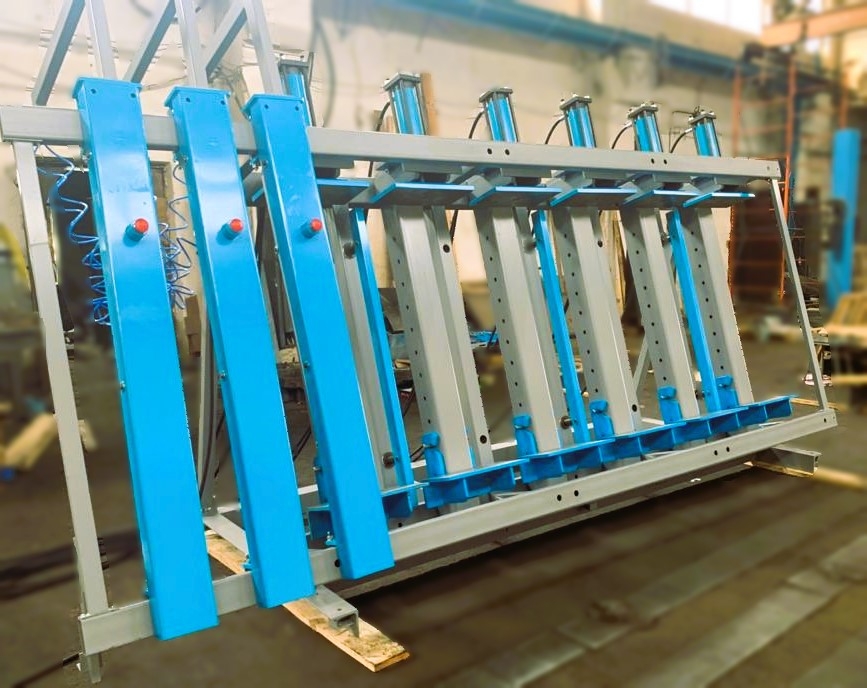

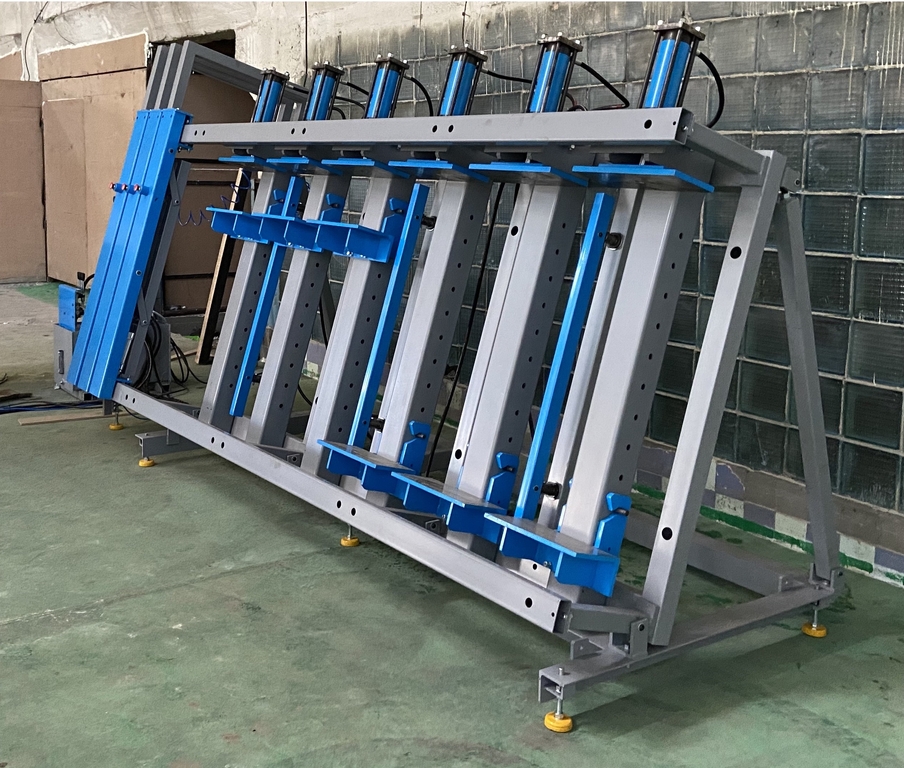

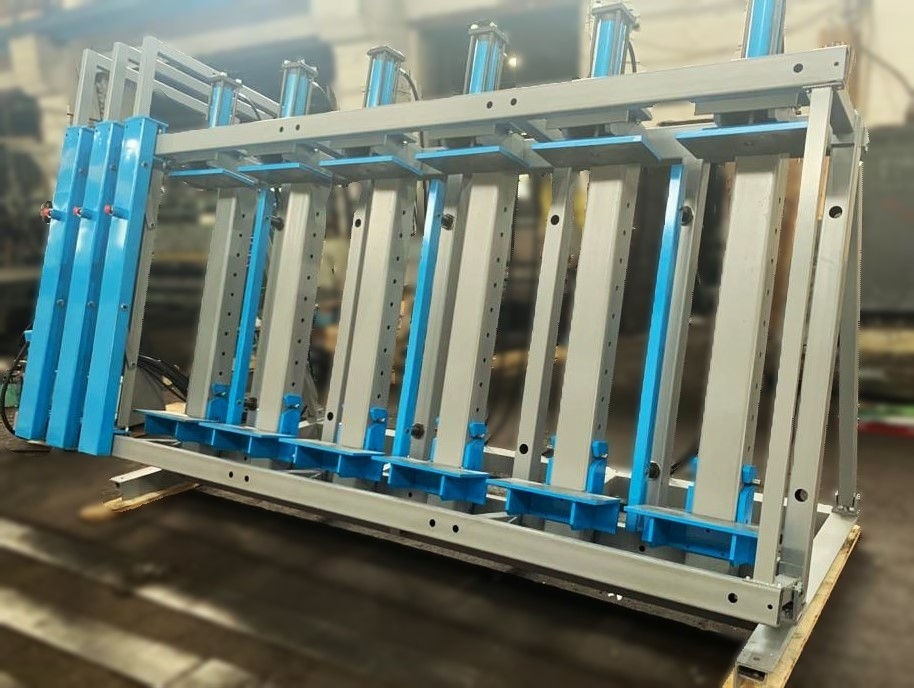

Пресс гидравлический SL — UN(PT) с пневматическими фронтальными прижимами
Артикул: Пресс гидравлический SL — UN(PT) с пневматическими фронтальными прижимами
Вайма гидравлическая применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, каркасного домостроения, элементов отделки и т. д. Гидравлические блоки снабжены системой устойчивости к высокому давлению и защитой от протекания.
Пресс вайма предназначена для склейки строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва. Многопоточная гидростанция с регулировкой давления позволяет разделять пресс на шесть зон склеивания. Автоматическое поддержание давления во время работы гидростанции. Для склейки разнотолщинных заготовок на прессе имеется возможность регулировать вертикальные стойки под разную толщину изделий. Механические фронтальные прижимы в модели SL-UN или пневматические фронтальные прижимы в модели SL-(UN)PT удобно и быстро устанавливаются и зажимают пакет на необходимое усилие.
Принцип работы
Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки.
Отличительные особенности
- Пневматические фронтальные прижимы.
- Перемещаемые по высоте нижние опоры (пятки).
- Наличие регулировки под разную толщину заготовок.
- Раздельное включение каждого из шести гидроцилиндров.
Технические характеристики на Пресс гидравлический SL – UN(PT) с пневматическими фронтальными прижимами
| Параметр | 3PT | 4PT | 6PT |
| Рабочая зона (длина х высота), мм | 3240х1250 | 4260х1250 | 6240х1250 |
| Наибольшая ширина пласти доски, мм | До 150…200 | ||
| Количество силовых гидрострубцин | 6 | 8 | 12 |
| Усилие силовых гидроцилиндров, кгс | |||
| При давлении 110 бар | 5600 | ||
| При давлении 200 бар(справочно) | 10000 | ||
| Диаметр силовых гидроцилиндров, мм | 80 | ||
| Рабочий ход штока гидроцилиндра, мм | 160 | ||
| Возможность перестановки нижних пяток гидрострубцин по высоте | имеется, с шагом 100 мм | ||
| Раздельное управление гидроцилиндрами | опция | ||
| Количество откатных фронтальных прижимов с механизмом «пантограф», пневмоцилиндры пц100х125 | 3 | 4 | 6 |
| Усилие фронтального прижима (пантограф, пневмокамеры) | |||
| При давлении 6 бар, кгс | 500 | ||
| При давлении 10 бар (справочно), кгс | 800 | ||
| Ход прижимной планки фронтального прижима, мм | 100 | ||
| Задние регулируемые упоры,с шагом 10 мм | 3 | 4 | 6 |
| Регулировка уровня нижних опорных пяток | имеется | ||
| Гидростанция | Бак 100 л, 4 кВт, 18 л/мин, 6-и поточная, | ||
| 160 бар (ограничено 110 бар), автоматическое поддержание заданного (регулируется) давления | |||
| Габаритные размеры станка, д мм (без гидростанции) | 4240 | 5260 | 8000 |
| Габаритные размеры станка, ш х в мм (без гидростанции) | 1500×2350 | ||
Цены на Пресс гидравлический SL – UN(PT) с пневматическими фронтальными прижимами
| Исполнение | Розничная цена с НДС, руб | Особенности |
| Пресс гидравлический sl150-3un(pt) | 820 000,00 ₽ | Максимальная ширина до 150 мм |
| Пресс гидравлический sl150-4un(pt) | 1 050 000,00 ₽ | |
| Пресс гидравлический sl150-6un(pt) | 1 400 000,00 ₽ | |
| Пресс гидравлический sl200-3un(pt) | 880 000,00 ₽ | Максимальная ширина до 200 мм |
| Пресс гидравлический sl200-4un(pt) | 1 120 000,00 ₽ | |
| Пресс гидравлический sl200-6un(pt) | 1 500 000,00 ₽ |
Дополнительные опции на Пресс гидравлический SL – UN(PT) с пневматическими фронтальными прижимами
| Дополнительный фронтальный прижим | 40 000,00 ₽ |
| Задний регулируемый упор (шаг 10 мм) | 10 000,00 ₽ |
| Разделение на 2 рабочие зоны (2х поточный гидрораспределитель) | 35 000,00 ₽ |
| Разделение на 4 рабочие зоны (4х поточный гидрораспределитель) | 50 000,00 ₽ |
| Разделение на 6 рабочих зон (6ти поточный гидрораспределитель) | 65 000,00 ₽ |
