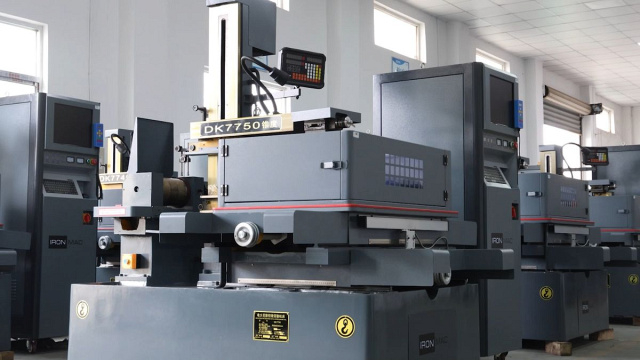

Проволочно-вырезной электроэрозионный станок IRONMAC DK7725
Артикул: 8872635dk7725
Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным. Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими. Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза: Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.
Область применения IRONMAC DK7725
Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза: Получаемые изделия
Схемы обработки IRONMAC DK7725

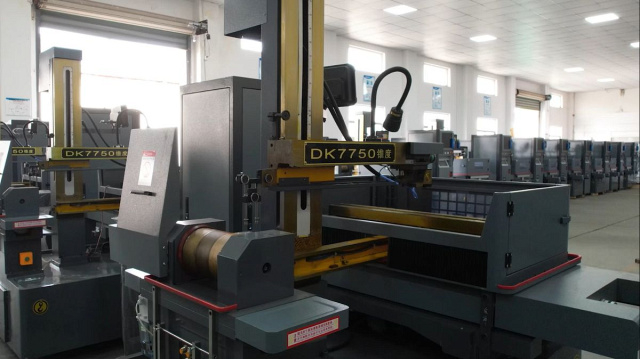

Конструктивные особенности IRONMAC DK7725
| Стойка управления Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера. В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором. Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop. Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um. Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали. Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. |
|
| Функции системы ЧПУ | |
| Несущая нагрузка на стол выше в среднем на 23% По сравнению с другими производителями эрозионных станков с молибденовой проволокой |
|
| Барабан перемотки проволоки Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения; |
|
| Многопроходная обработка Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм |
|
| Возможность использования молибденовой и вольфрамовой проволоки | |
| Точность обработки ± 0,007 мм | |
| Симметричная конструкция осей UV относительно XY В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки. |
|
| Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002 | |
| ЧПУ на базе надежной и эффективной Windows XP |
Комплектация IRONMAC DK7725
Стандартная
| Комплектующие для моделей DK7725, DK7732, DK7740, DK7750 и DK7763 | |
| Комплектующие для моделей DK7725e, DK7732E, DK7740E, DK7750E и DK7763E | |
 |
Встроенная CAD/CAM система на основе AUTOCAD Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
 |
Узел натяжения и перемотки проволоки Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону. |
|
Высокоточные линейные направляющие HIWIN (Тайвань) Обеспечивают высокую точность перемещений рабочего стола. |
| Высокоточные ШВП | |
| ЧПУ на базе Windows XP | |
| Инвертор (преобразователь) Shihlin (Тайвань) | |
| LCD монитор | |

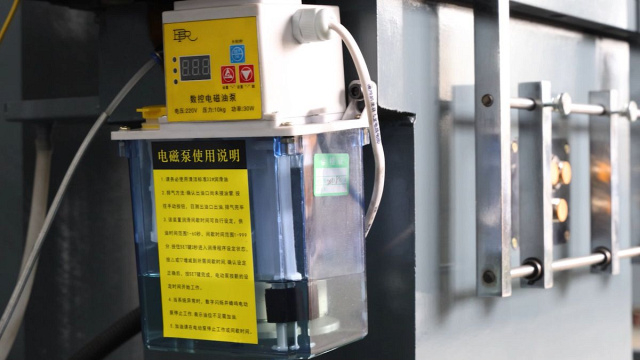

| Централизованная система смазки | |
| Бак для воды | |
| Насос с комплектом кабелей | |
| Сопла | |
| Силовой кабель | |
| Автоматическая система контроля натяжения проволоки | |
| Моторизированное перемещение по оси |
Дополнительная
| Увеличение угла обработки (для моделей DK7740, DK7750 И DK7763) Расширяет возможности станка, позволяет производить обработку под углом до ± 30° |
|
| Максимальный угол обработки ± 15° при высоте детали 80 мм | |
| Высота обработки до 500 мм |
Технические характеристики IRONMAC DK7725
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 300 |
| Размеры рабочего стола, мм | 280 x 520 |
| Макс. толщина резания, мм | 300 |
| Макс. угол наклона проволоки, мм | ± 6° / 80 |
| Тип конструкции направляющих проволоки | Регулируемая |
| Общая мощность, кВт | 2 |
| Макс. вес заготовки, кг | 300 |
| Перемещение по оси X, мм | 250 |
| Перемещение по оси Y, мм | 350 |
| Макс. размеры заготовки, мм | 280 x 520 x 250 |
| Диаметр проволоки, мм | Ø 0,12 - 0,25 |
| Точность обработки, мм | до ± 0,007 |
| Наилучшая шероховатость поверхности, мкм | Ra 2,5 - при однопроходной обработке, Ra 1,2 - 1,5 - при многопроходной обработке |
| Макс. рабочий ток, А | 6 |
| Макс. производительность, мм²/мин | 160 |
| Частота, Гц | 50 |
| Напряжение, В | 220 |
| Длина, мм | 1450 |
| Ширина, мм | 1100 |
| Высота, мм | 1600 |
| Вес, кг | 1600 |
