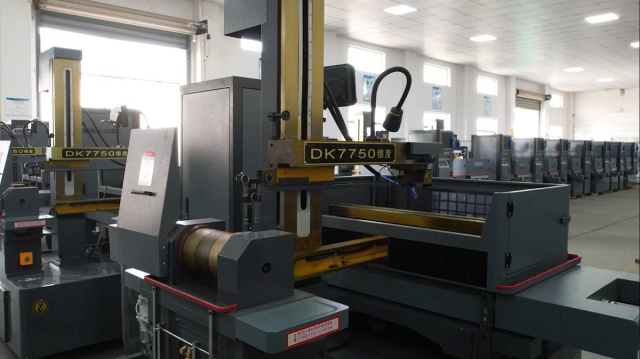

Проволочно-вырезные электроэрозионные станки IRONMAC DK77
(голосов 763)
Артикул: kam8872635
Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие – материал должен быть электропроводным.
Электроэрозионные станки серии DK77 – это проволочно-вырезные станки с ЧПУ многопроходного типа. Отличительной особенностью данных станков от однопроходных проволочно-вырезных станков с ЧПУ является то, что генератор переключает режимы обработки автоматически, получая команды от ЧПУ, а не путем переключения механических переключателей.
Кроме того, в качестве направляющих рабочих столов на многопроходных эрозионных станках DK77 установлены линейные направляющие качения, в то время как на однопроходных проволочно-вырезных станках установлена комбинация направляющих скольжения типа «ласточкин хвост» с прямоугольными направляющими.
Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на проволочно-вырезных станках с ЧПУ серии DK77 реализована функция многопроходного реза:
- На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.
- На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданную эквидистанту (типовое значение 0,02 мм), система ЧПУ электроэрозионного станка изменяет режимы электроэрозионной обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода. Таким же образом, можно производить и ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.
Получаемые изделия
Преимущества IRONMAC DK77
- Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
- Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
- Многопроходная обработка для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм
- Возможность использования молибденовой и вольфрамовой проволоки
- Точность обработки ± 0,007 мм
- Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки
- Максимальный угол обработки ± 15° при высоте детали 80 мм (опция)
- Высота обработки до 500 мм (опция)
- Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
Конструктивные особенности IRONMAC DK77

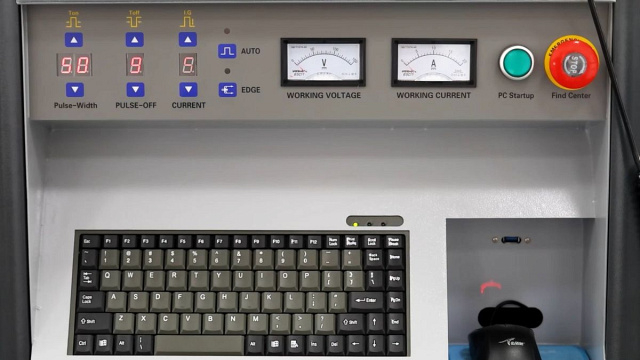

| Стойка управления Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 160 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um.Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. |
|
| Функции системы ЧПУ Определение кромки заготовки;Определение центра отверстия;Функция «Автотехнолог»;Возврат в исходную точку;Режим имитации;Защита от порыва проволоки. |
|
| Несущая нагрузка на стол выше в среднем на 23% По сравнению с другими производителями эрозионных станков с молибденовой проволокой |
|
| Барабан перемотки проволоки Изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения; |
|
| Многопроходная обработка Для достижения шероховатости поверхности Ra 1,2 - 1,5 мкм |
|
| Возможность использования молибденовой и вольфрамовой проволоки | |
| Точность обработки ± 0,007 мм | |
| Симметричная конструкция осей UV относительно XY В отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивает высокую точность обработки (± 0,007 мм) и увеличение стойкости проволоки. |
|
| Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002 | |
| ЧПУ на базе надежной и эффективной Windows XP |
Комплектация IRONMAC DK77
| Комплектующие для моделей DK7725, DK7732, DK7740, DK7750 и DK7763 Контактор производства SHIHLIN ELECTRIC & ENGINEERING COOPRATION (Тайвань);Инвертер производства «Shihlin» (Тайвань);Электрические реле производства OMRON(Япония);Генератор импульсов производства MEANWELL (Тайвань);Конденсаторы HITACHI (Япония);Система контроля натяжения проволоки;Высокоточные направляющие производства HIWIN (Тайвань);Станина из чугуна-механита (мод. HT250). |
|
| Комплектующие для моделей DK7725e, DK7732E, DK7740E, DK7750E и DK7763E Контакторы, инверторы, электрические реле, конденсаторы, направляющие от проверенных китайских производителей;Генератор импульсов производства MEANWELL (Тайвань);Станина из чугуна-механита (мод. HT200). |
|
 |
Встроенная CAD/CAM система на основе AUTOCAD Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
 |
Узел натяжения и перемотки проволоки Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону. |
|
Высокоточные линейные направляющие HIWIN (Тайвань) Обеспечивают высокую точность перемещений рабочего стола. |
| Высокоточные ШВП | |
| ЧПУ на базе Windows XP | |
| Инвертор (преобразователь) Shihlin (Тайвань) | |
| LCD монитор | |

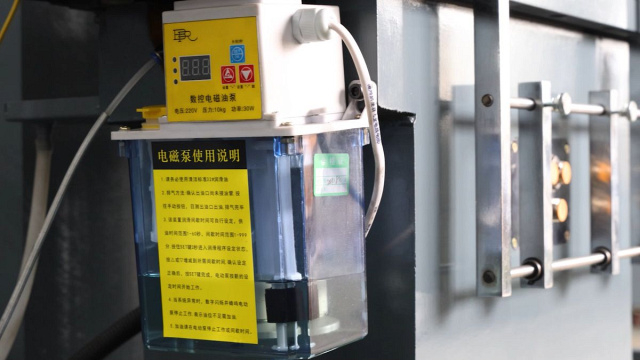

| Централизованная система смазки | |
| Бак для воды | |
| Насос с комплектом кабелей | |

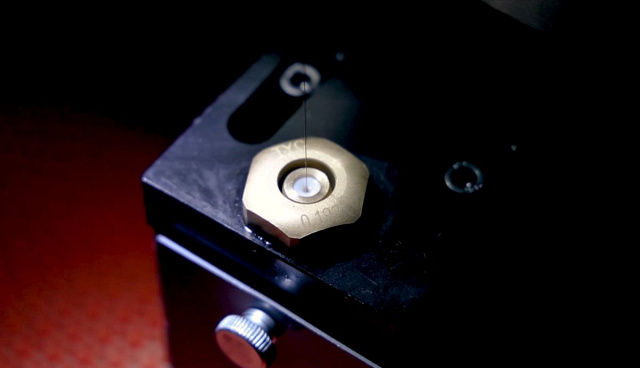

| Сопла | |
| Силовой кабель | |
| Автоматическая система контроля натяжения проволоки | |
| Моторизированное перемещение по оси |
