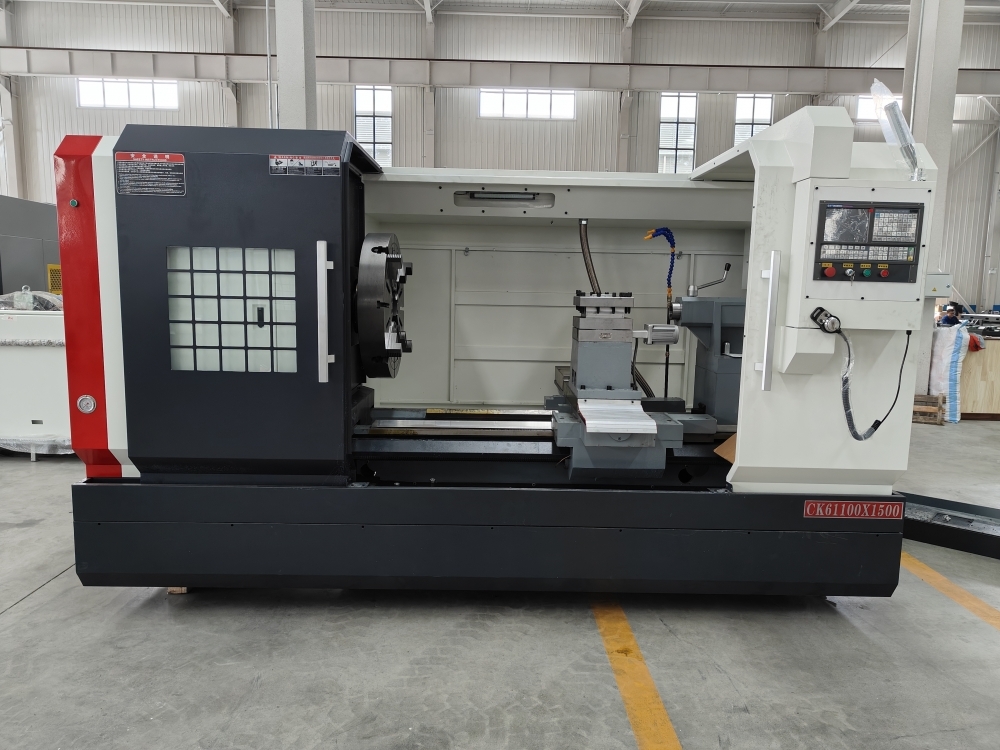

Токарный станок с ЧПУ Realrez CK 61100 КОНФИГУРАТОР
(голосов 763)
Эффективный токарный станок широкого применения для серийного и мелкосерийного производства. Станок имеет функции точения наружных поверхностей, внутренних, сферических поверхностей, нарезания и резьбы. Применяется в управлении постоянными циклами для поперечного точения, обычного, конусов, нарезания резьбы. Система ЧПУ значительно упрощает программирование станка и сокращают время обработки.
Особенности станка Realrez CK 61100
 |
Встроенное ЧПУ Наличие обеспечивает более точную настройку параметров для качественной обработки деталей в автоматическом и полуавтоматическом режимах. |
 |
Патрон 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками |
 |
Защитный кожух Зона обработки оснащена защитными кожухами |
 |
Штатная система подачи СОЖ Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки. |
Преимущества Realrez CK 61100
- Больший диаметр отверстия шпинделя
- Качественная сплошная отливка станины и основания
- Подходят для обработки длинных деталей
- Усиленные направляющие
Технические характеристики Realrez CK 61100
| Максимальный диаметр обточки над станиной | 1000 мм |
| Максимальный диаметр обточки над суппортом | 630 мм |
| Максимальная длина обработки (рмц) | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 мм |
| Эффективная длина обработки | 850 / 1350 / 1850 / 2850 / 3850 / 4850 мм |
| Ширина станины | 600 мм |
| Твердость станины | 52HRC |
| Шаг скорости шпинделя | 4-скоростная бесступенчатая коробка передач |
| Ограничение скорости шпинделя | 30-84/53-150/125-350/300-835 об/мин |
| Отверстие шпинделя | 105 мм |
| Проходное отверстие шпинделя | 105 мм |
| Конус шпинделя | С11 |
| Количество инструментов | 4 (резцедержатель) |
| Повторяющаяся точность позиционирования резцедержателя | ≤0.004 мм |
| Размер инструментов | 40х40 мм |
| Перемещение оси x | 500 мм |
| Перемещение оси z | 850 / 1350 / 1850 / 2850 / 3850 / 4850 мм |
| Минимальное смещение по оси x / z | 0,001 |
| Ускоренный ход по оси х | 6000 мм/мин |
| Ускоренный ход по оси z | 4000 мм/мин |
| Диапазон поперечных подач по оси x | 3 мм/об |
| Диапазон продольных подач по оси z | 5 мм/об |
| Точность позиционирования по осям x / z | 0.015 / 0.015 мм |
| Повторяемая точность позиционирования по осям x / z | 0.012 / 0.012 мм |
| Диаметр пиноли задней бабки | 100 мм |
| Конус пиноли задней бабки | МТ6 |
| Ход пиноли задней бабки | 200 мм |
| Мощность двигателя шпинделя | 15 кВт |
| Мощность сож | 0,37 кВт |
| Вес | 4500 / 5000 / 5500 / 6500 / 7500 / 8500 кг |
| Размеры | 3500 / 4000 / 4500 / 5500 / 6500 / 7500 х2100х2250 мм |
Базовая комплектация Realrez CK 61100
- Стойка ЧПУ: GSK980TB3 на английском языке
- Ручной токарный 3-х кулачковый патрон D=500 мм с калеными кулачками
- 4-позиционный повортный резцедержатель (40х40)
- Направляющие скольжения
- Система охлаждения (подача жидкости осуществляется через револьверную головку)
- Ручная задняя бабка
- Автоматическая система смазки ШВП и направляющих
- LED освещение рабочей зоны
- Кнопка аварийной остановки
- Зона обработки оснащена защитными кожухами
- Комплект инструментов
- Инструкция по эксплуатации на русском языке
Расширенная комплектация Realrez CK 61100
- Стойку ЧПУ: GSK980TDC на русском языке
- Стойку ЧПУ: GSK980TС3 на английском языке
- Стойку ЧПУ: GSK980TDI на русском языке
- Стойку ЧПУ: GSK988TА на русском языке
- Стойку ЧПУ: Siemens 808D на русском языке
- Стойку ЧПУ: Siemens 828D на русском языке
- Стойка ЧПУ: FANUC-OI-TF plus на английском языке
- Ручной токарный 3-х кулачковый патрон D=630 мм
- Ручной токарный 4-х кулачковый патрон D=800 мм
- 6-позиционная револьверная голова (32х32)
- 8-позиционная револьверную головку (32х32)
- 12-позиционная гидравлическая револьверная головка (25х25)
- 12-позиционная гидравлическая револьверная головка (32х32)
- 12-позиционная гидравлическая фрезерная револьверная головка (25х25) с возможностью устаовки приводного инструмента
- Сепаратор масла от СОЖ
- Увелечение отверстия шпинделя до 130 мм
- Функция индексации шпинделя (ось С)
- Асинхронный двигатель мощностью 15,0 кВт
- Серводвигатель 11,0 кВт (Китай)
- Серводвигатель 11,0 кВт (Siemens)
- Серводвигатель 15,0 кВт (Китай)
- Серводвигатель 15,0 кВт (Siemens)
- Конвейер для удаления стружки длинной 2 метра
- Конвейер для удаления стружки длинной 3 метра
- Конвейер для удаления стружки длинной 4 метра
- Конвейер для удаления стружки длинной 5 метров
- Неподвижный люнет, проем 260 мм (90–240 мм)
- Неподвижный люнет, проем 350 мм (160–330 мм)
- Неподвижный люнет, проем 450 мм (230–420 мм)
- Неподвижный люнет, проем 620 мм (350–570 мм)
- Подвижный люнет (60-140 мм)
- Подвижный люнет (120-240 мм)
- Подвижный люнет (200-380 мм)
- Неподвижный центр (КМ6)
- Вращающийся центр (КМ6)
- Высокоточная система для привязки инструмента HPMA Renishaw - проводной контактный датчик типа «Рука»
- Роботизорованя рука HSR-JR630
- Улучшение стандартных дверей до автоматических
- Различные варианты приводных инструментов (уточняйте у сотрудников компании)
