Рейсмусовые станки со спиральным валом и электроподъемом стола МВ 104WМ, МВ 106WМ, МВ 108WМ, МВ 1010WM
Артикул: primv-104wm
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения:
1.Мебельное производство
В производстве мебели рейсмусовые станки используются для обработки древесины, создания гладких и ровных поверхностей, а также формирования деталей.
2.Столярные мастерские
Рейсмусовые станки являются важным инструментом для столяров и плотников, которые работают над созданием различных деревянных изделий.
3.Производство деревянных строительных материалов
В промышленных условиях рейсмусовые станки могут использоваться для производства деревянных плит, брусков, палубных досок и других строительных материалов.
4.Производство дверей и окон
Рейсмусовые станки применяются при создании деревянных дверей и окон, обеспечивая тонкость и качество обработки деталей.
5.Производство поддонов
В производстве деревянных поддонов рейсмусовые станки могут использоваться для выравнивания и обработки деревянных деталей.
6.Производство столярных материалов
Рейсмусовые станки широко применяются при производстве столярных материалов, таких как листы фанеры и ДСП.
Схемы обработки:

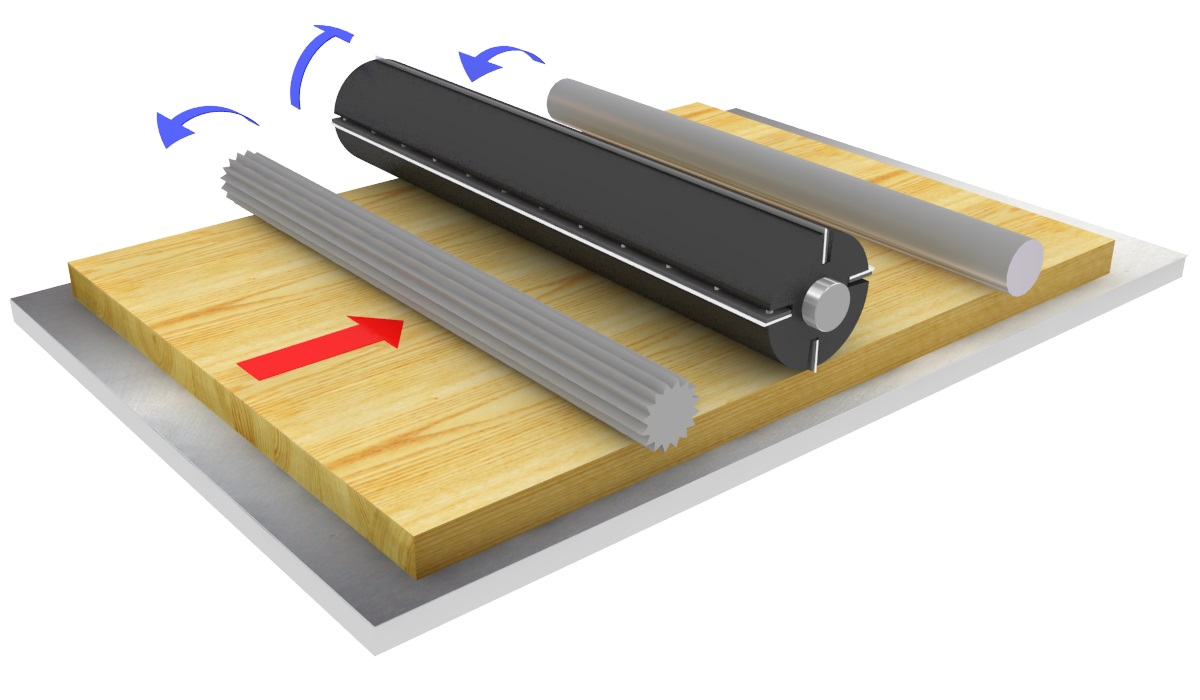

Рейсмусование с автоподачей
Конструктивные особенности Китай МВ 104WМ
 |

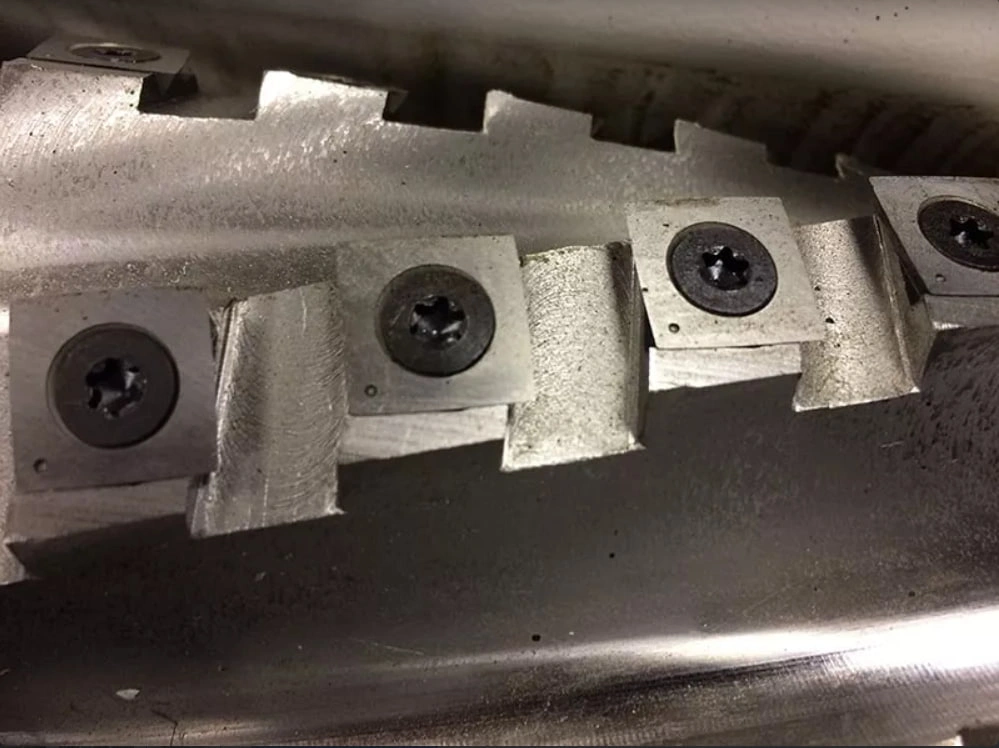

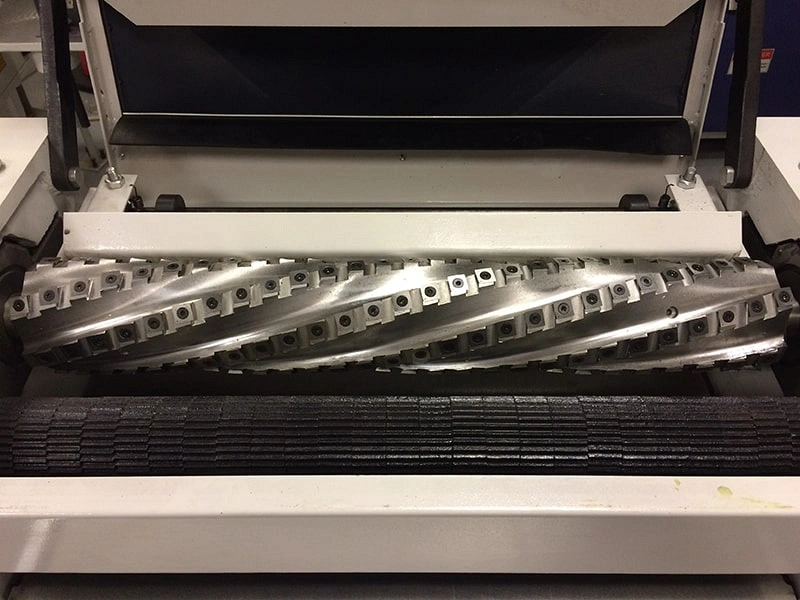

Спиралевидный ножевой вал Ножевые пластины расположены по спирали. Это обеспечивает плавный вход ножей в заготовку и исключает ее подрывы, что повышает качество обработанной поверхности. Вал имеет 6 спиралей твердосплавных пластин. |
 |
Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |
 |

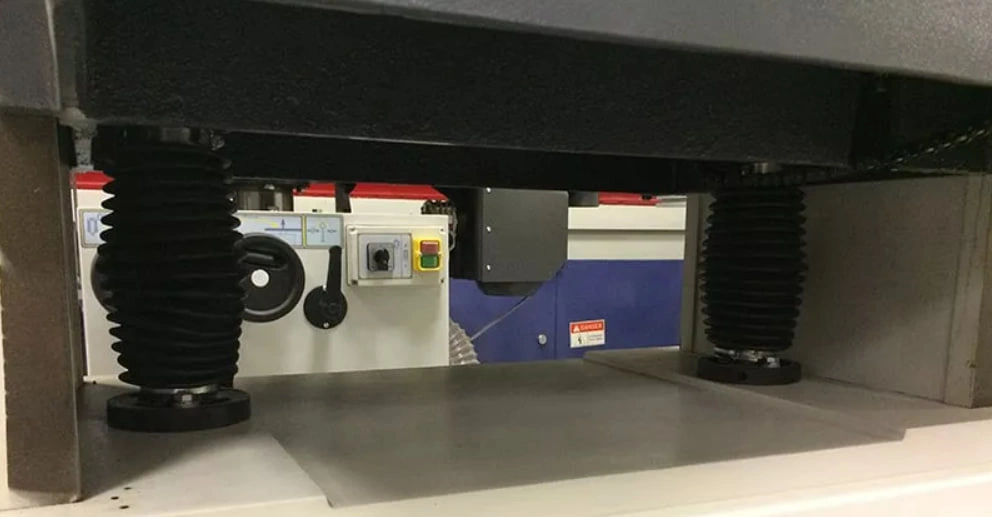

Рабочий стол Рабочий стол – чугунный литой. Зафиксирован на 2-х опорах. От попадания пыли и грязи опоры закрыты кожухами. Перемещение стола по высоте осуществляется от отдельного двигателя, расположенного под столом посредством цепи. |
 |

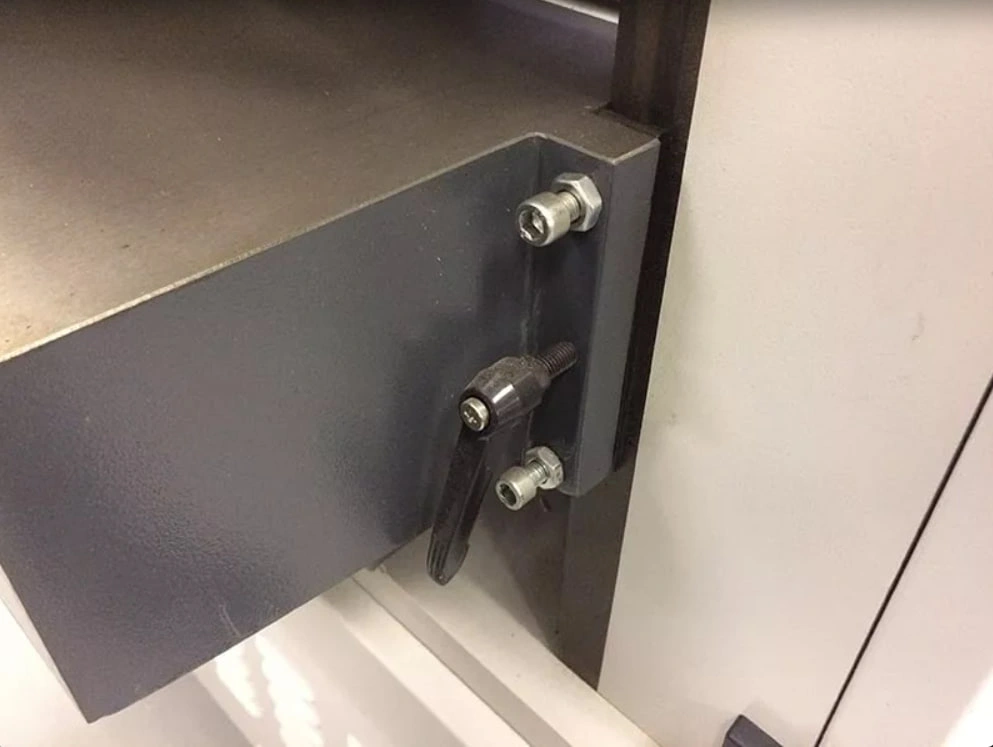

Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |
 |

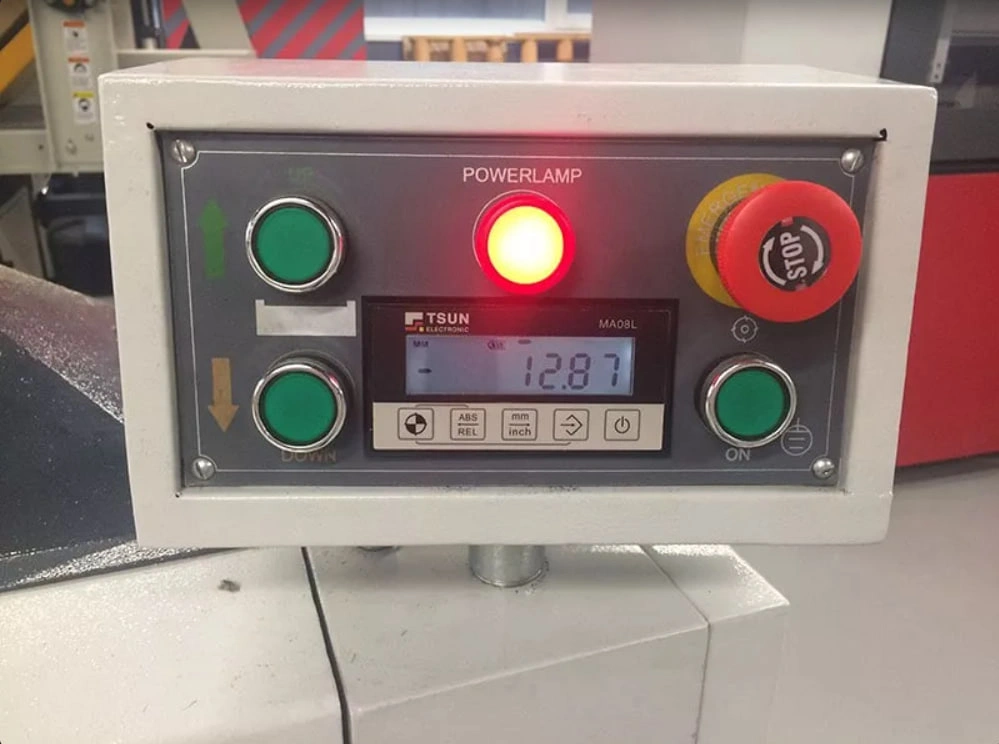

Пульт управления (Рейсмусовые станки) Удобный пульт управления с программатором, кнопками включения/выключения, электроподъема/опускания стола, и электронной индикацией положения стола. Программатор позволяет автоматически выставить толщину обработки с точностью до 0,1 мм. |
 |

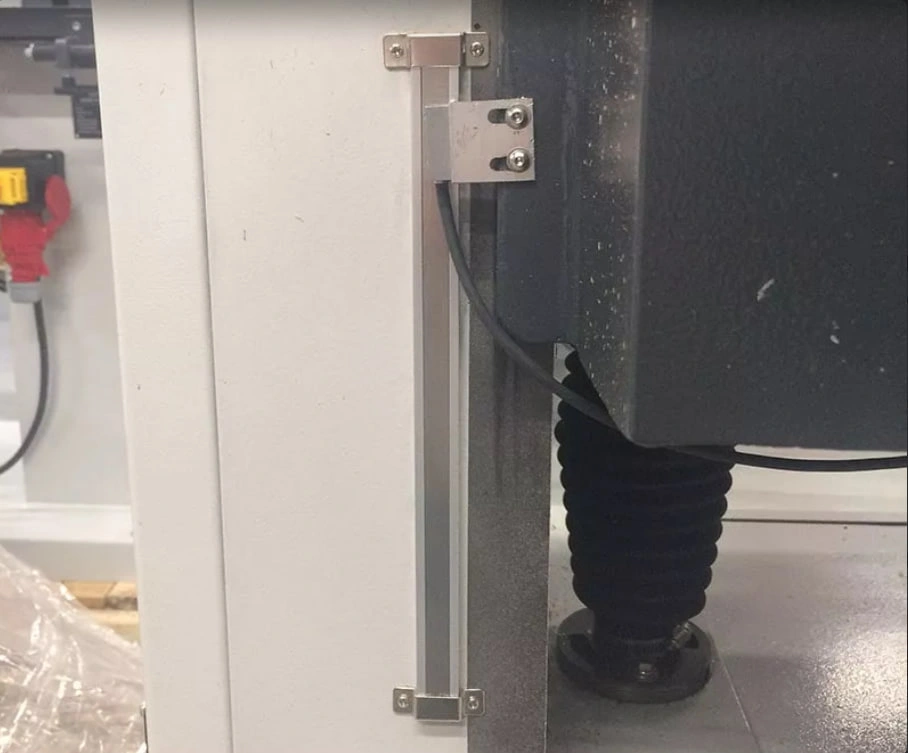

Система измерения положения стола Измерение положения стола с помо-щью магнитной линейки и датчика индуктивности. Данная система фиксирует именно фактическое перемещение стола и является самым точным методом измерения. Датчик и магнитная лента находятся внутри станка за крышкой, что исключает попадание на датчик и ленту пыли и опилок. Подъем/опускание стола может осуществляться вручную с помощью маховика. |
 |

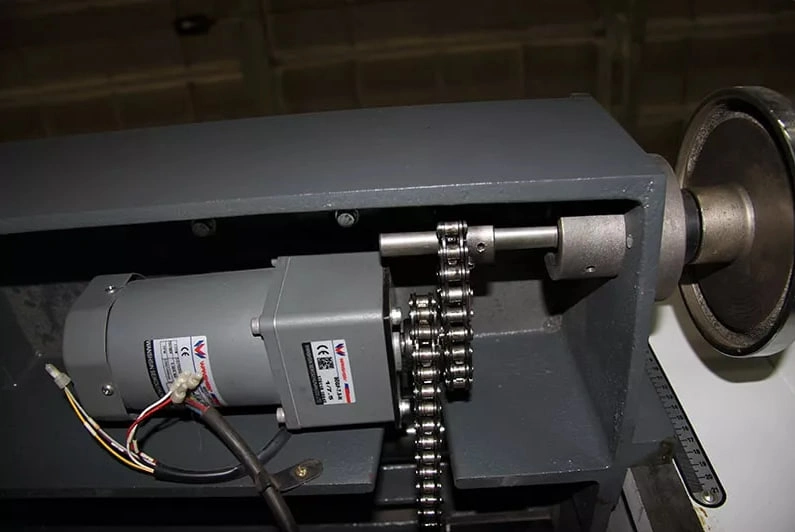

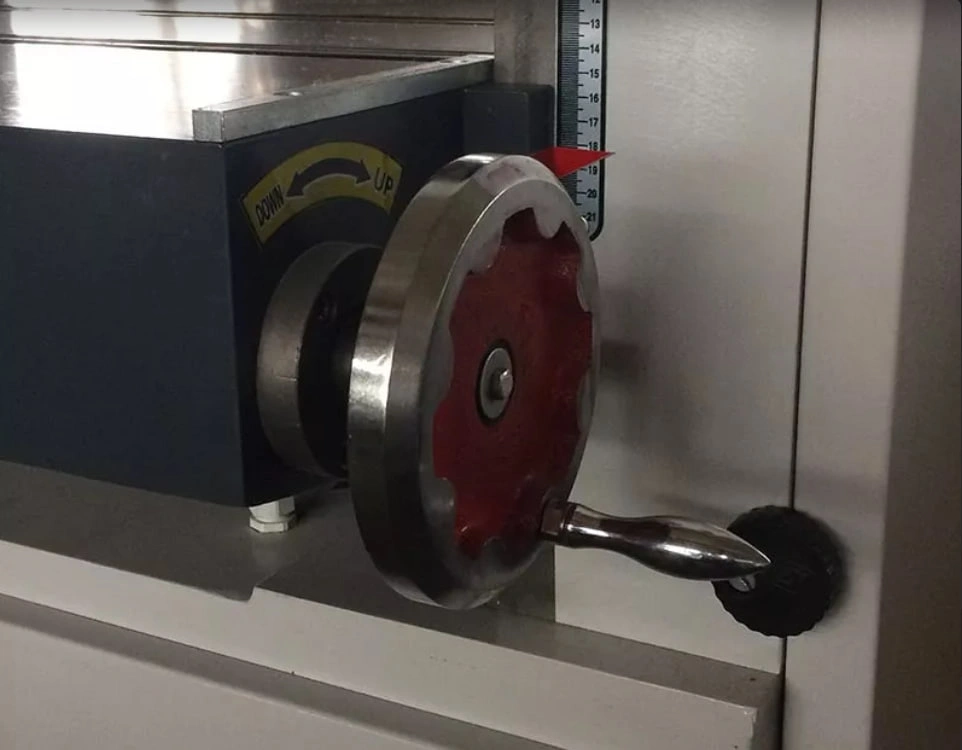

Электроподъем стола Регулировка стола по высоте осуществляется от отдельного двигателя, расположенного под столом. Точная подстройка с помощью маховика. Отображение размера по линейке. |
 |

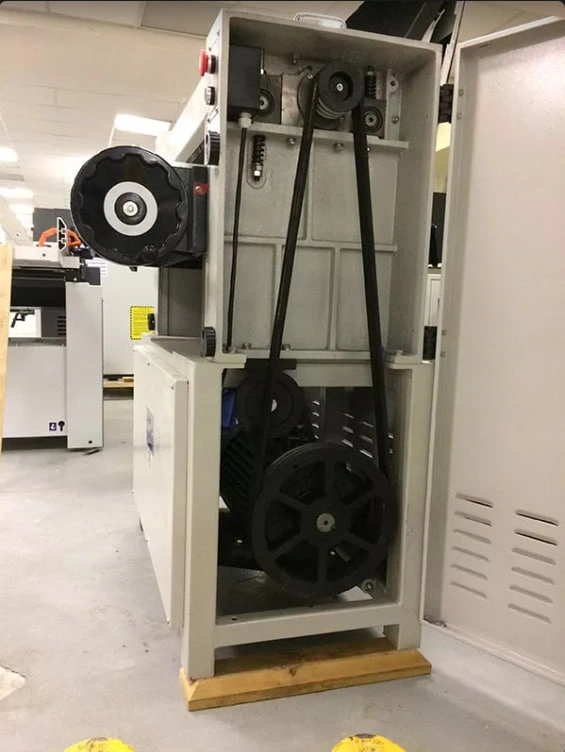

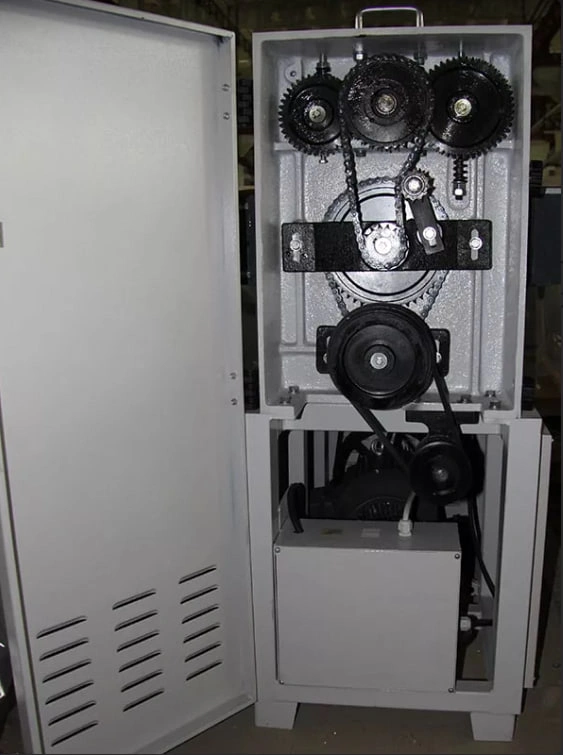

Система подачи (Рейсмусовые станки) Привод роликов подачи осуществляется через цепную и шестеренчатую передачу. Надежный привод ножевого вала и роликов подачи от главного эл.двигателя через 3 клиновых ремня. |
 |

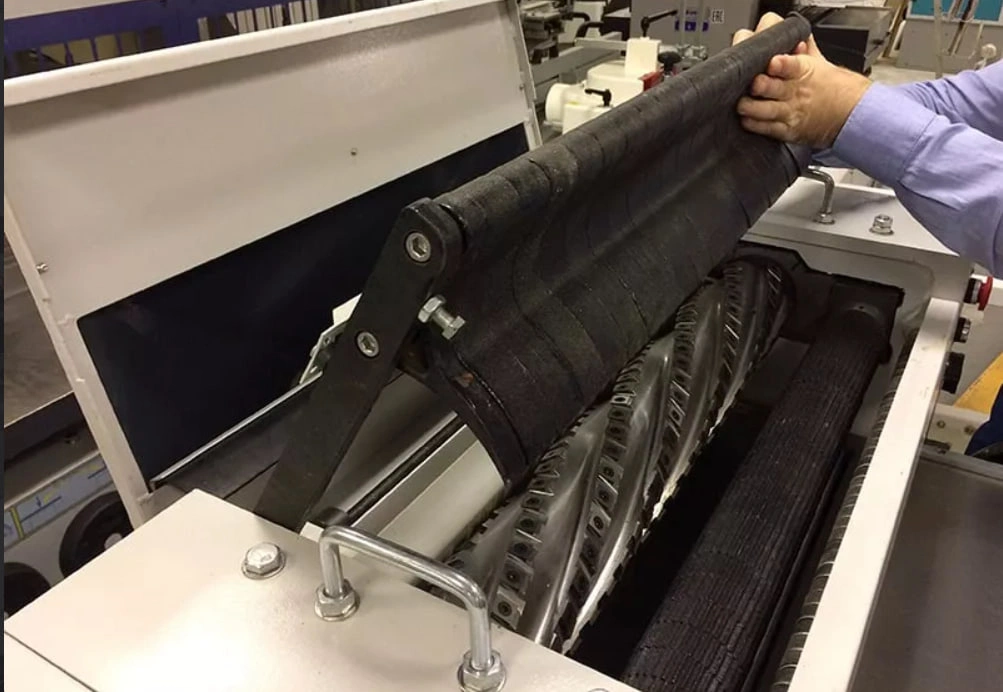

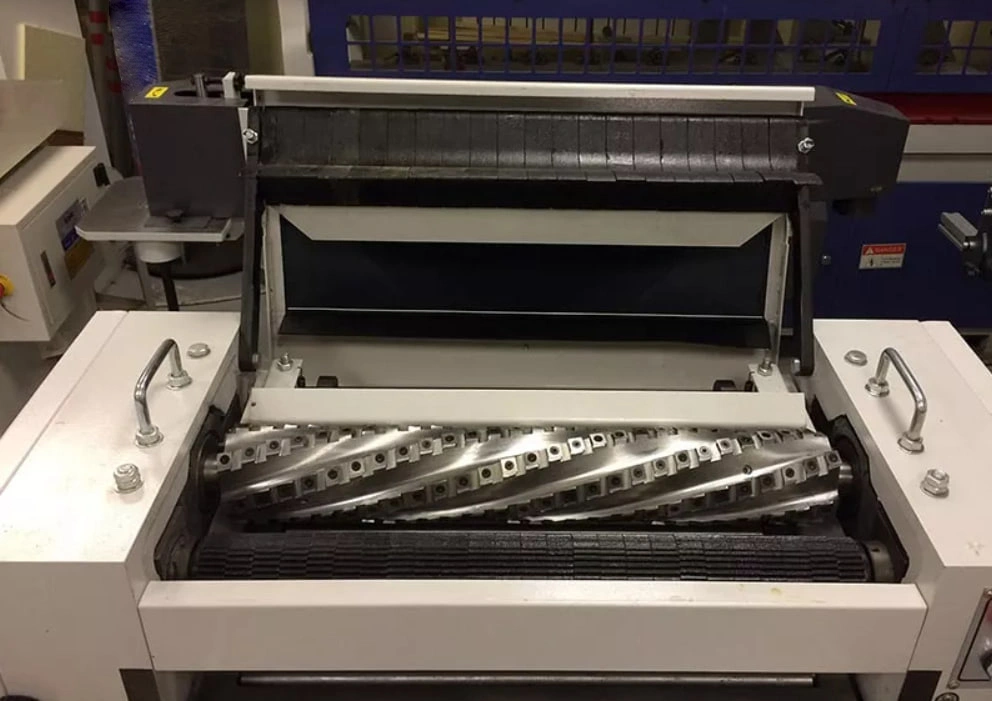

Верхняя крышка (Рейсмусовые станки) Откидная система верхней крышки и секционных прижимов обеспечивает легкий доступ к ножевому валу (например, при замене ножей). |
 |

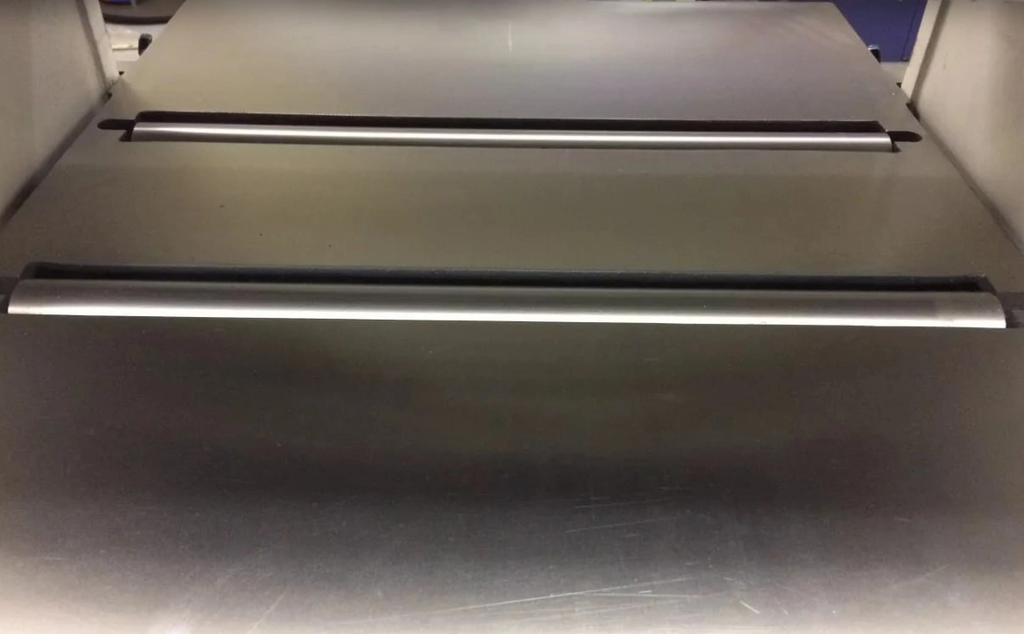

Ролики в столе На рабочем столе расположены два ролика, обеспечивающие лучшее скольжение заготовки. В зависимости от типа обрабатываемого материала ролики могут быть настроены на нужный вылет из стола. |
 |

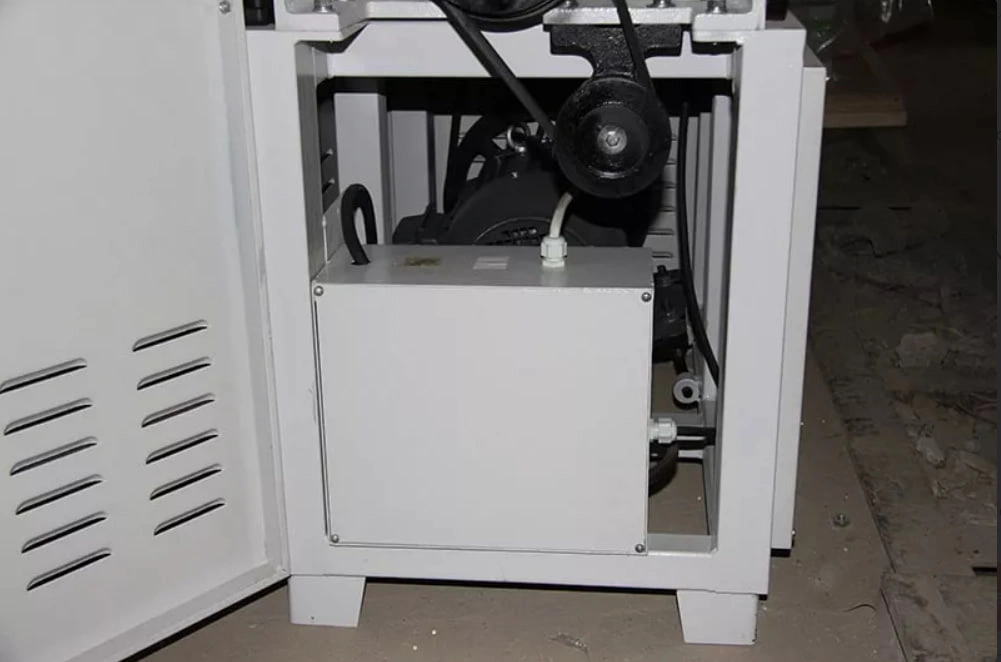

Электрошкаф (Рейсмусовые станки) Расположен в боковой части станка, в моторном отсеке и изолирован от попадания пыли и грязи. |
 |

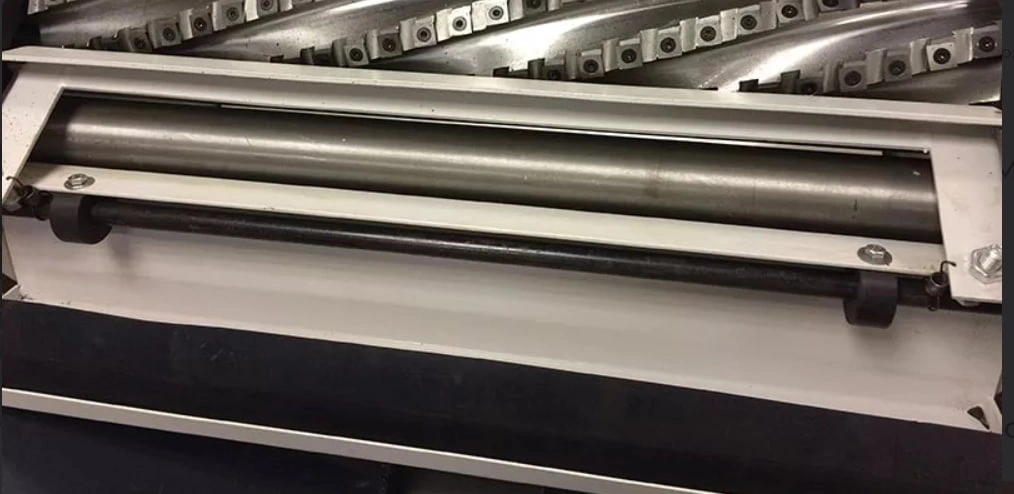

Прижимающий вал (Рейсмусовые станки) На выходе заготовку принимает гладкий стальной приводной валец. |
 |

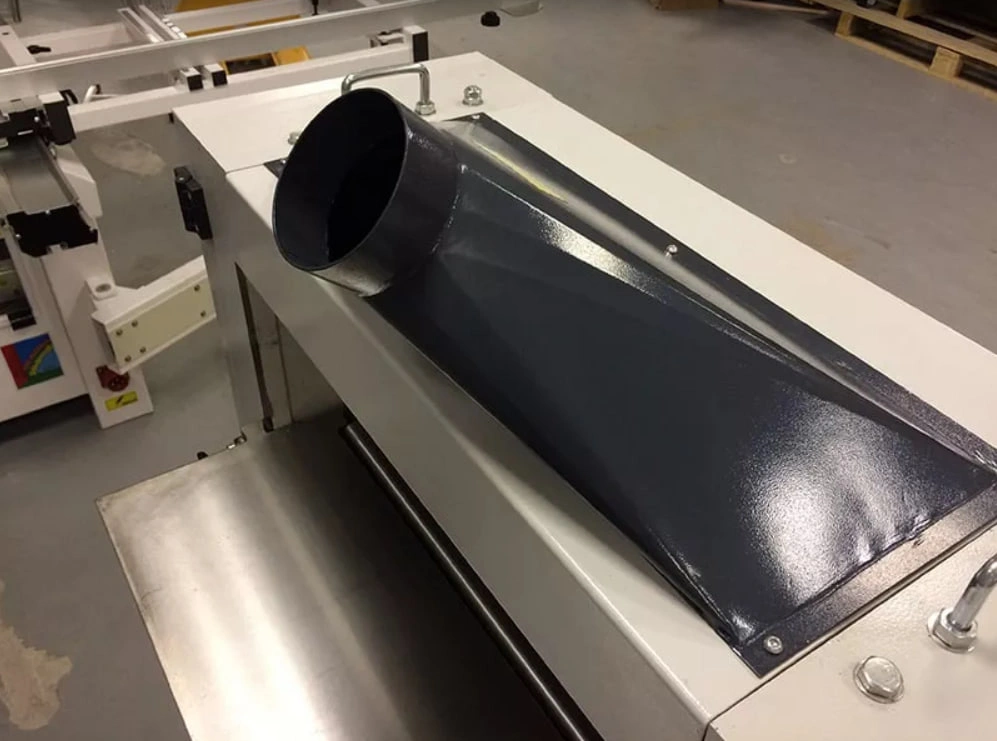

Аспирация (Рейсмусовые станки) Выброс стружки осуществляется через круглую эксгаустерную воронку. |
 |

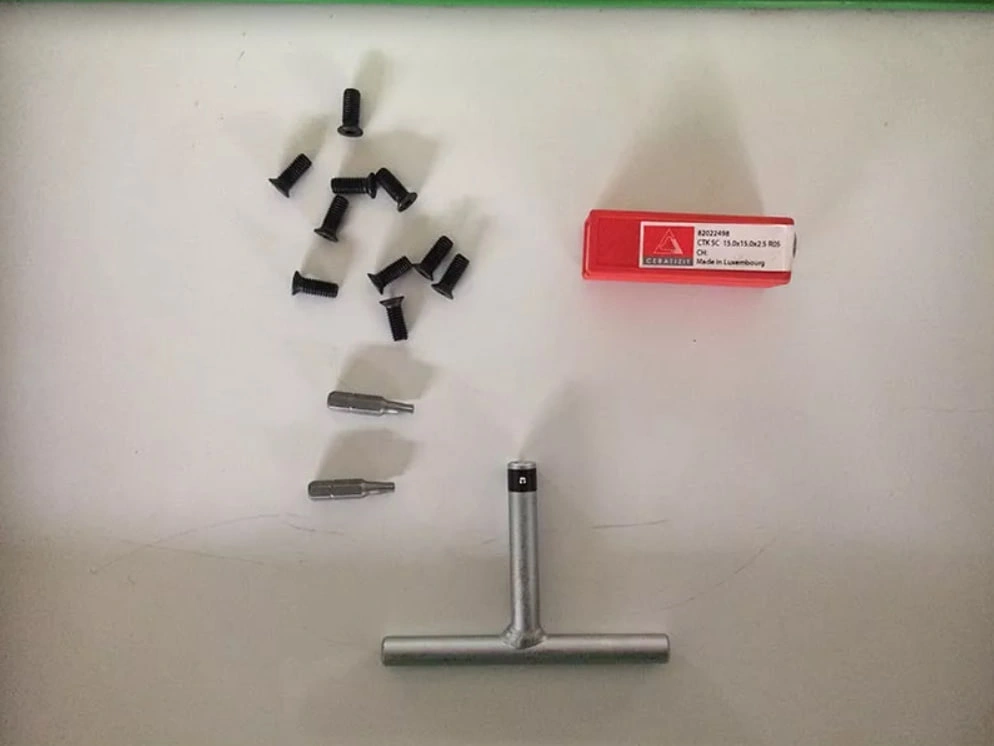

Ключ и биты для замены ножей В комплекте со станком ключ и биты для замены ножей, а также комплект запасных винтов и твердосплавных пластин. |
Технические характеристики станка Китай МВ 104WМ
| Общие характеристики | |
| Размеры рабочего стола, мм | 440 х 800 |
| Количество ножей, шт. | 102 |
| Количество роликов на столе, шт. | 2 |
| Количество электродвигателей, шт. | 2 |
| Ножевой вал | |
| Диаметр ножевого вала, мм | 105 |
| Мощность ножевого вала, кВт | 4 |
| Частота вращения ножевого вала, об/мин | 5000 |
| Тип ножевого вала | Спиральный (кукуруза) |
| Параметры обработки | |
| Кол-во обрабатываемых сторон | 1 |
| Разнотолщинность при обработке нескольких заготовок, мм | 3 |
| Ширина обработки, мм | 440 |
| Толщина обработки, мм | 8 - 205 |
| Мин. длина обработки, мм | 220 |
| Макс. толщина снимаемого слоя, мм | 5 |
| Скорость подачи заготовки, м/мин | 8 / 10 / 12 |
| Мощность узлов | |
| Мощность подачи, кВт | от ножевого вала |
| Мощность привода подъема / опускания рабочего стола, кВт | 0.12 |
| Установленная мощность, кВт | 4.12 |
| Аспирация | |
| Диаметр патрубка аспирации, мм | 100 |
| Габаритные размеры | |
| Длина, мм | 825 |
| Ширина, мм | 830 |
| Высота, мм | 1340 |
| Вес, кг | 480 |
