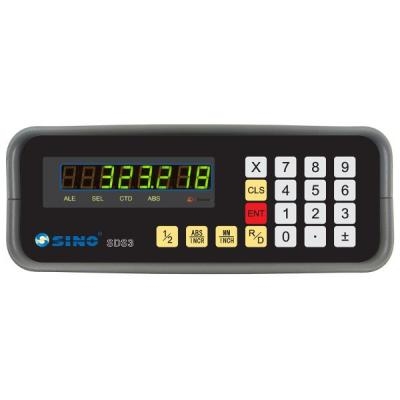

Устройство цифровой индикации Sino SDS3-1 на 1 ось
Устройство цифровой индикации Sino SDS3-1
Промышленное оборудование становится все более востребованным в современном мире, где автоматизация производственных процессов играет ключевую роль. Устройство цифровой индикации Sino SDS3-1 на 1 ось – это надежный помощник для мониторинга и контроля различных параметров при работе с оборудованием.
Преимущества устройства цифровой индикации Sino SDS3-1:
- Точность и надежность измерений
- Простота в использовании
- Высокая скорость обработки данных
- Широкий диапазон рабочих температур
- Долгий срок службы
Особенности устройства цифровой индикации Sino SDS3-1:
- Одноканальное устройство для контроля 1 оси
- Яркий дисплей для удобного отображения данных
- Простой интерфейс для быстрой настройки и использования
- Компактный размер для удобства установки
Назначение и сферы применения:
Устройство цифровой индикации Sino SDS3-1 идеально подходит для использования в различных отраслях, где необходимо точное измерение и контроль параметров. Оно может быть применено в металлообрабатывающей промышленности, станкостроении, автомобильном производстве и других областях.
Бюджетная версия УЦИ модели SDS3 является приемлемым решением при необходимости контроля одной оси перемещения для использования на токарных, фрезерных, шлифовальных и расточных станках и ином оборудовании.
Устройство цифровой индикации (УЦИ) SDS3 обеспечивает контроль линейных перемещений по одной оси с помощью электрических сигналов поступающих от оптоэлектронного преобразователя линейных перемещений (оптической линейки) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках или ином оборудовании, имеющим требование к точности позиционирования исполнительных органов. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.
Устройства цифровой индикации SDS3 имеют ряд функций:
- Поиск абсолютной контрольной отметки/абсолютных данных предварительной настройки нулевого положения.
- Режим отображения абсолютной / относительной /заданной пользователем координаты.
- Нахождение серединной точки.
- Перевод размеров (мм-дюймы, радиус-диаметр).
- Выбор направления счета по убыванию (-) либо по возрастанию (+).
- Линейная компенсация погрешности измерительной системы.
Технические характеристики SDS3
| Характеристика | Значение |
|---|---|
| Количество осей | 1 |
| Дискретность измерения, мкм | подключаются линейки с дискр. 0,5; 1, 5, 10 мкм |
| Диапазон измеряемых длин, мм | 9999 |
| Тип выходного сигнала | TTL (от линеек) |
| Референтная точка | - |
| Длина кабеля (стандарт), м | 1 (питание) |
| Электропитание, В | 80~260В |
| Габаритные размеры, мм | 253х119х94 |
| Вес Sino SDS3-1 на 1 ось упаковки, кг | 2 |

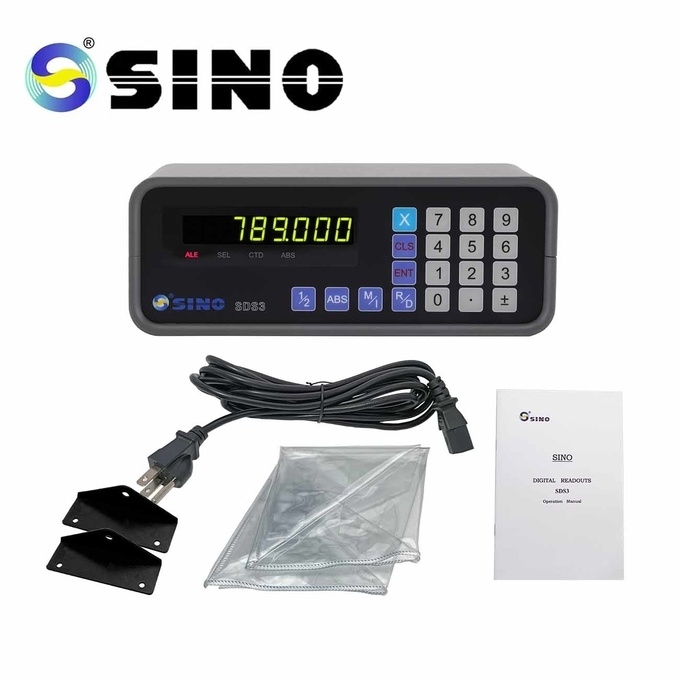

Базовая комплектация
- УЦИ на 1 осm.
- Разъем подключения питания 220В.
- Руководство по эксплуатации на русском языке.
Опции
- Кронштейн для крепления устройства индикации к станку.
- Монтаж УЦИ и оптических линеек на станке Заказчика.
.png)
