Универсальный токарный станок СТ16К25Б/1000
Артикул: rosСТ 16К251000
Универсальный токарный станок СТ16К25Б/1000
Описание товара:
Универсальный токарный станок СТ16К25Б/1000 от Stanko-Market.ru предназначен для обработки различных металлических деталей с высокой точностью и эффективностью.
Преимущества:
- Высокая производительность
- Точная обработка деталей
- Надежность и долговечность
- Простота в обслуживании
- Широкий диапазон настроек
Особенности:
- Мощность: 11 кВт
- Диаметр обработки: до 400 мм
- Длина обработки: до 1000 мм
- Система ЧПУ для управления станком
Назначение:
Универсальный токарный станок СТ16К25Б/1000 подходит для производства различных деталей, от простых винтов и гаек до сложных металлических конструкций.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Энергетика
- Производство оборудования
Станки являются современными аналогами станков 16к20 и 16к25, и могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей; нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб; сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают профессиональную обработку и надежную стабильную работу.
В качестве шпиндельных опор применены подшипники особо высокой точности. Поэтому станок имеет повышенную жесткость шпиндельного узла и общую жесткость конструкции. Это позволяет вести обработку с большими силами резания, полностью используя мощность привода. Станки высокотехнологичны, просты в эксплуатации, длительно сохраняют точность. Каленые и шлифованные косозубые шестерни основного шпинделя улучшают работоспособность, обеспечивают бесшумность работы, долговечность станка и плавность переключения.
Основные узлы и агрегаты

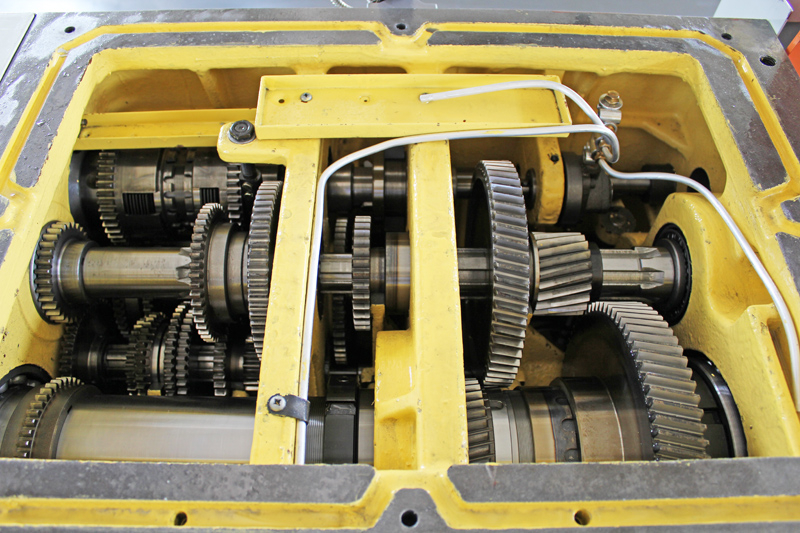

| Коробка скоростей Служит для редуцирования скорости вращения шпинделя. Имеет 24 варианта выбора скорости в диапазоне от 9 до 1600 оборотов в минуту. Все шестерни и зубчатые колеса подвергались термическому упрочнению, что повышает их стойкость к изнашиванию. Система смазки обеспечивает хорошее охлаждение и снижение уровня трения, что в свою очередь стабилизирует погрешности, связанные с температурной деформацией передней бабки в процессе обработки. |
| Коробка подач Обеспечивает согласованное перемещение суппорта и закрепленного на нем инструмента по направляющим станка с выбранной скоростью. Используется для задания равномерной подачи при резании, а также при нарезании различных видов резьбы |
| Задняя бабка Применяется для крепления осевого режущего инструмента, а также служит в качестве дополнительной опоры, в которую устанавливается вращающийся или не вращающийся центр, при обработке детали в центрах. |

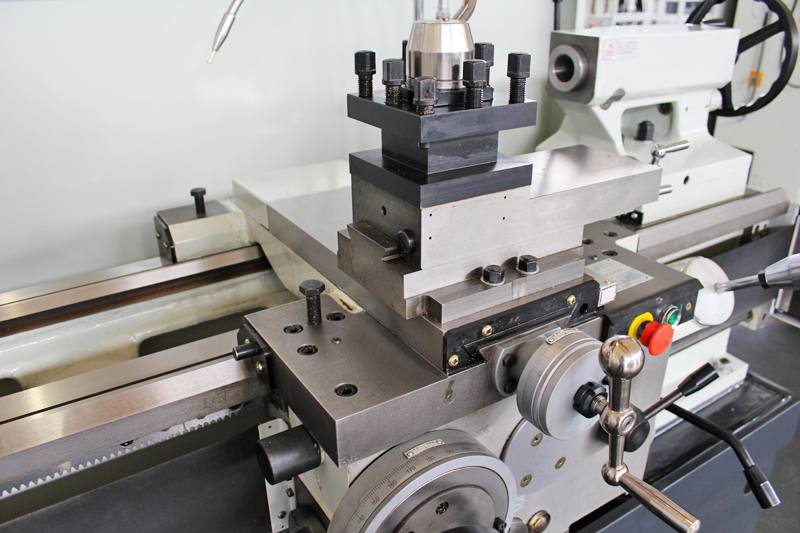

| Суппорт Предназначен для крепления резцедержателя с инструментом, а также обеспечивающая продольное и поперечное перемещение установленному на нем инструменту. Данный узел станка обладает большой жесткостью, что уменьшает возникновение случайных погрешностей, связанных с упругими деформациями систем суппорта при резании. |
| Люнеты Служат в качестве дополнительной опоры при обработке длинномерных деталей, для уменьшения упругих деформаций детали под воздействием сил резания. |
Технические характеристики
Преимущества станков серии ст16к25:
- Уменьшенные вибрации и повышенная жесткость станка по сравнению с «тумбовым» исполнением.
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
3. Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников; - Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя – 9 об/мин.;
- Поперечное смещение задней бабки на + /-15 мм для точения длинных конусов;
- Подача СОЖ в зону резания;
- Станочный светильник;
- Тормоз шпинделя;
- Литое цельное чугунное основание.
| Максимальный диаметр обработки над станиной, мм | Ø500 | |
| Максимальный диаметр обработки над суппортом, мм | Ø300 | |
| Максимальная длина обрабатываемой заготовки, мм | 1000 | |
| Максимальная длина обточки, мм | 870 | |
| Диаметр отверстия в шпинделе, мм | Ø82 | |
| Конус в отверстии шпинделя | Ø90 1:20 | |
| Передний конец шпинделя | В ISO 702/II № 8 короткого кулачково-зажимного типа | |
| Скорость вращения шпинделя, об/мин | 9 – 1600 | |
| Количество скоростей, штук | 24 | |
| Максимальный крутящий момент на шпинделе, нм | 1400 | |
| Количество и диапазон продольных подач | ||
| Стандартные | 0.063-2.52 мм/об, 0.0023-0.0937 дюйм/об | |
| Уменьшенные | 0.028-0.056 мм/об,0.0010-0.0021 дюйм/об | |
| Увеличенные | 2.86-6.43 мм/об,0.1064-0.2392 дюйм/об | |
| Количество и диапазон поперечных подач | ||
| Стандартные | 0.027-1.07 мм/об0.0011-0.0404 дюйм/об | |
| Уменьшенные | 0.012-0.026 мм/об0.0004-0.0010 дюйм/об | |
| Увеличенные | 1.21-2.73 мм/об0.0457-0.1032 дюйм/об | |
| Количество и диапазон нарезаемых резьб | ||
| Метрическая резьба, мм | 0.5-224 | |
| Дюймовая резьба | 72-1/8 tpi | |
| Модульная резьба | 0.5-112 | |
| Питчевая резьба | 56-1|4 DP | |
| Продольное ускоренное перемещение | 4.5 об/мин | |
| Поперечное ускоренное перемещение | 1.9 м/мин | |
| Шаг резьбы ходового винта, мм | 12 | |
| Высота шпинделя к опорной плоскости резца | 28 | |
| Рекомендуемое сечение резца, мм | 25х25 | |
| Угол поворота резцедержателя | ±90º | |
| Максимальный ход продольных резцовых салазок, мм | 145 | |
| Максимальный ход поперечной каретки, мм | 320 | |
| Наибольшее допустимое усилие резания, н | 12000 | |
| Наибольшее допустимое усилие подачи, н | 3500 | |
| Диаметр пиноля задней бабки, мм | 75 | |
| Конус пиноля задней бабки | МТ № 5 | |
| Максимальный ход пиноли задней бабки, мм | 150 | |
| Поперечное перемещение задней бабки, мм | ±15 | |
| Тип двигателя главного движения | 5АМХ132S4У3 | |
| Мощность двигателя главного движения, квт | 7,5 | |
| Скорость вращения двигателя главного движения, об/мин | 1450 | |
| Тип двигателя перемещения суппорта | 2AOS | |
| Мощность двигателя перемещения суппорта, квт | 0,250 | |
| Тип насоса для сож | центробежный | |
| Тип двигателя насоса для сож | АИР56 А2у2 | |
| Мощность двигателя насоса для сож, квт | 0,180 | |
| Подача жидкости, на выходе из насоса для сож, л/мин | 25 | |
| Клиновые ремни | Серия В-2360 | |
| Напряжение, в | 380 | |
| Частота тока, гц | 50 | |
| Масса нетто станка, кг | 3000 | |
| Длина станка, мм | 2560 | |
| Ширина станка, мм | 1020 | |
| Высота станка, мм | 1350 | |
Базовая комплектация станка
| № | Наименование |
| 1. | Система подачи СОЖ c помпой 50 л/мин |
| 2. | Ножной тормоз шпинделя |
| 3. | Станочный светильник |
| 4. | Защитное ограждение патрона |
| 5. | Защитное ограждение от разбрызгивания жидкости |
| 6. | Установленные приводные ремни, комплект из 4-х штук |
| 7. | Защита ходового винта и приводного вала, комплект из 2-х штук |
| 8. | Задняя бабка |
| 9. | Переходной конус в отверстие шпинделя |
| 10. | Подвижный люнет D20…80 |
| 11. | Неподвижный люнет D20…125 |
| 12. | Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону |
| 13. | Регулируемый упор по оси Z |
| 14. | Неподвижный задний центр МТ5, для задней бабки |
| 15. | Неподвижный задний центр МТ5, для переходного конуса |
| 16. | Вращающийся центр МТ5 |
| 17. | Четырех позиционный резцедержатель |
| 18. | Ключ для круглых шлицевых гаек 45-52 |
| 19. | Ключ для круглых шлицевых гаек 115-220 |
| 20. | Ключ для резцедержателя |
| 21. | Шприц для смазки |
| 22. | Виброопоры, комплект |
| 23. | Устройство цифровой индикации на 2 оси в комплекте с экраном 1000 |
| 24. | Конусная линейка ±100 |
| 25. | Дополнительный комплект приводных ремней из 4-х штук |
Техническая документация
| № | Наименование | Количество |
| 1 | Руководство по эксплуатации на русском языке | 1 |
| 2 | Сертификат испытаний | 1 |
| 3 | Упаковочный лист | 1 |
Коммерческое предложения:
Срок отгрузки – 30 - 90 календарный день с момента предоплаты (склад РФ)
Условия оплаты - 50% предоплата 50% после изготовления
Поставка оборудования:
- Доставка Товара до Покупателя осуществляется силами Поставщика за средства Покупателя.
Стоимость индивидуальной доставки – по запросу
Пуско-наладочные работы:
- Пуско-наладочные работы и ознакомление персонала Заказчика с оборудованием осуществляется специалистами.
Стоимость работ за 1 ед. оборудования – по запросу
Прочее:
- Гарантия на оборудование – 12 месяцев.
- Производим пост гарантийное обслуживание (наличие собственной сервисной службы).
Дополнительные опции
| Наименование | |
| Устройство цифровой индикации на 2 оси в комплекте с экраном, 750 мм/1000 мм | По запросу |
| Неподвижный люнет большого размера d120…220 | По запросу |
| Патрон чугунный k11-250 | По запросу |
| Патрон стальной «станкомашстрой» | По запросу |
| Защита ходового винта (шторка) | По запросу |
| Поводковая планшайба d250 | По запросу |
| Патрон 3-х кулачковый d315 с комплектом прямых и обратных кулачков, а также ключом к патрону | По запросу |
| Патрон 4-х кулачковый d400 с комплектом универсальных кулачков и ключом | По запросу |
| Конусная линейка ±100 | По запросу |
| Комплект сырых цельных кулачков для 3-х кулачкового патрона D250 (SJ-11-250 или аналог) | По запросу |
| Комплект прямых закаленных кулачков для 3-х кулачкового патрона D250 (OJ-11-250 или аналог) | По запросу |
| Комплект закаленных обратных кулачков для 3- х кулачкового патрона D250 (IJ-11-250 или аналог) | По запросу |
| Комплект сырых цельных кулачков для 3-х кулачкового патрона D315 (SJ-11-315 или аналог) | По запросу |
| Комплект прямых закаленных кулачков для 3-х кулачкового патрона D315 (OJ-11-315 или аналог) | По запросу |
| Комплект закаленных обратных кулачков для 3- х кулачкового патрона D315 (IJ-11-315 или аналог) | По запросу |
| Комплект универсальных кулачков для 4-х кулачкового патрона d400 | По запросу |
| Дополнительный комплект приводных ремней из 4-х штук | По запросу |
| Комплект оснастки korloy | По запросу |
