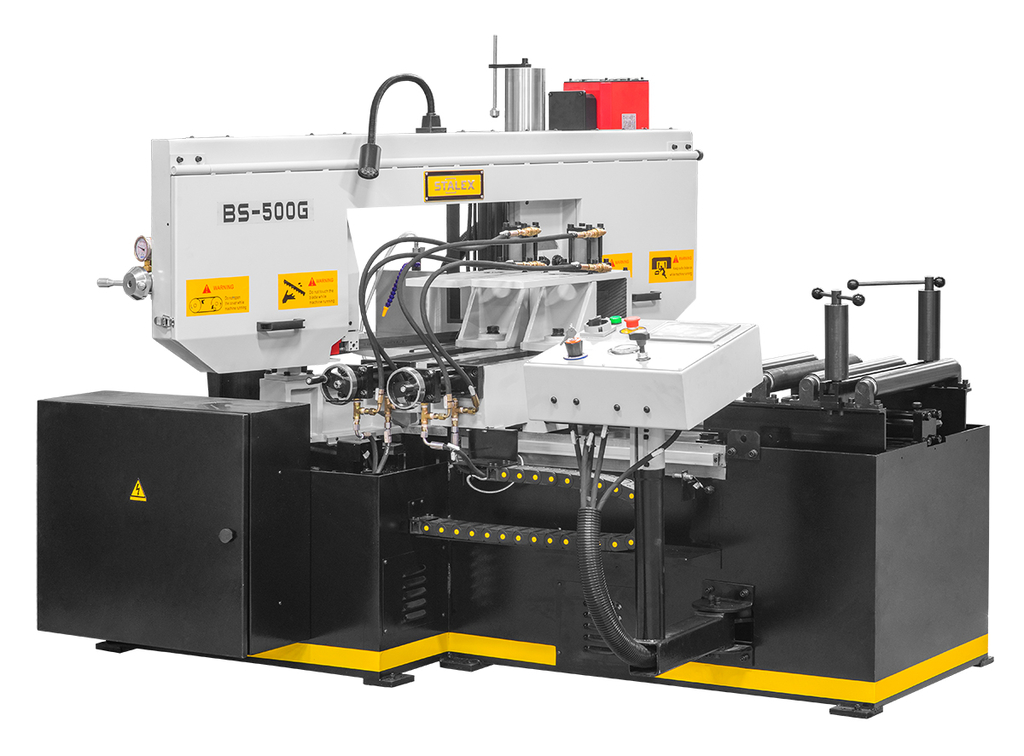

автоматический ленточнопильный колонный станок Stalex BS-500GА (388129А)
Артикул: sta388129А
Stalex BS-500GА - это высокотехнологичное промышленное оборудование, предназначенное для производства точных и качественных пиломатериалов. Этот станок отличается надежностью, эффективностью и простотой использования, что делает его идеальным выбором для предприятий, занимающихся металлообработкой.
Автоматический ленточнопильный колонный станок Stalex BS-500GА идеально подходит для пиления металлических и деревянных заготовок различных размеров. Он применяется в машиностроении, строительстве, мебельной промышленности и других отраслях, где требуется точная и быстрая обработка материалов.
Приобретите станок Stalex BS-500GА и улучшите производственные процессы на вашем предприятии уже сегодня!
Модель Stalex BS-500GA является автоматическим ленточнопильным станком, колонного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности станка Stalex BS-500GА
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
|
|
|
Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления. | |
|
|
Механическое натяжение полотна. Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена. |
|
|
|
Предохранительные концевики на кожухе маховика. | |
|
|
Тиски гидравлические с возможностью быстрого зажима заготовок | |
|
|
Прижимы для пакетной резки – на стационарные и подающие тиски | |
|
|
Лампа дополнительного освещения | |
|
|
Автоматический шнековый конвейер для сбора стружки | |
|
|
Индикатор натяжения полотна | |
Преимущества станка Stalex BS-500GА
- Угол пиления заготовок 90°; 15°; 30°; 45°.
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Гидравлическая система регулирования усилия резания
- Автоматическое подъём рамы при завершении резки
- Прижимы для пакетной резки – на стационарные и подающие тиски
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Технические характеристики автоматического ленточнопильного станка Stalex BS-500GА
| Артикул |
388129A |
|
| Мощность главного двигателя |
3.0 кВт (3-х фазный), servo-двигатель |
|
| Мощность гидравлической станции |
0,75 кВт |
|
| Мощность системы СОЖ |
45 Вт (0,045 кВт) |
|
| Вращение пилы |
90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка |
|
| Привод |
зубчатый |
|
| Скорость резания |
0-60 м/мин |
|
| Рабочая зона | 90° | 45° |
| круг | 350 | 330 |
| квадрат | 500 х 350 | 330х350 |
| Скорость подачи заготовки |
0-40 мм/c |
|
| Макс. единичный ход подающих гидравлических тисков |
500 мм |
|
| Точность подачи заготовки |
0.1/100 мм |
|
| Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
|
| Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
|
| Габариты ленточного полотна |
34х1,1х4180 мм |
|
| Рабочая высота стола |
820 мм |
|
| Объём гидравлического бака |
55 л |
|
| Объём бака СОЖ |
16 л |
|
| Автоматический конвейер для сбора стружки |
+ |
|
| Индикатор натяжения полотна |
+ |
|
| Лампа дополнительного освещения |
+ |
|
| Пистолет для смыва стружки |
+ |
|
| Размер упаковки станка |
2230х2220х1700 мм |
|
| Размер упаковки стола подачи |
упакован вместе со станком |
|
| Общие габариты станка установленного в рабочее положение |
2230x2220x1700 мм |
|
| Масса станка (нетто/брутто) |
2700/2900 кг |
|
| Страна производитель |
Китай |
|
| Гарантия |
12 месяцев |
|
Комплектация Stalex BS-500GА
- Станок Stalex BS-500GА
- Руководство по эксплуатации
