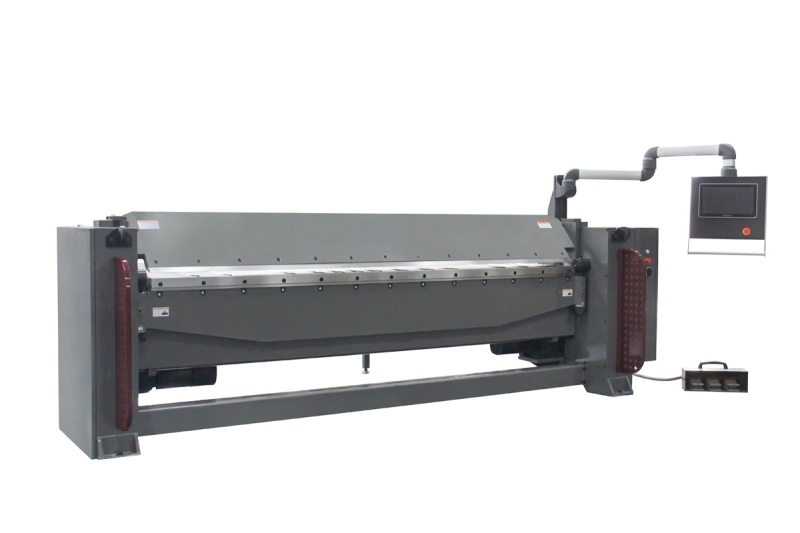

Станок листогибочный электромеханический Stalex TFM-3100х2E c ЧПУ (373351)
Артикул: sta373351
НЕ ПОСТАВЛЯЕТСЯ!!! СНЯТ С ПРОИЗВОДСТВА!!!
- Высокая точность гибки листового металла
- Эффективное управление процессом с помощью ЧПУ
- Простая настройка и обслуживание
- Надежная конструкция и долгий срок службы
Особенности станка листогибочного Stalex TFM-3100х2E c ЧПУ
- Длина гибки - 3100 мм
- Толщина листа - до 2 мм
- Электромеханическое управление
- Система ЧПУ для точного и быстрого выполнения задач
Назначение станка листогибочного Stalex TFM-3100х2E c ЧПУ
Станок предназначен для гибки листового металла различной толщины с высокой точностью и качеством.
Сферы применения станка листогибочного Stalex TFM-3100х2E c ЧПУ
- Промышленное производство
- Строительство
- Машиностроение
- Автомобильная отрасль
Электромеханический листогиб Stalex TFM с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали на среднесерийных и крупносерийных производствах.
Описание электромеханического листогиба Stalex TFM с поворотной гибочной балкой
Станок оснащён системой ЧПУ – марки XinJie. Самым большим преимуществом является программирование автоматического моделирования - благодаря более высокой скорости, простоте программирования и визуальному моделированию.
Хороший результат и качественная гибка при работе с более тонкими заготовки в сравнении с листогибочными прессами. Часто используется в строительной промышленности, например, для изготовления радиусной гибки на изделиях для фасада, кабельные лотки, водосточные желоба и так далее. Для изделий специальной формы, запрограммированных без необходимости изготовления специальных гибочных форм. Более удобная и простая система программирования на станках с поворотной гибочной балкой.

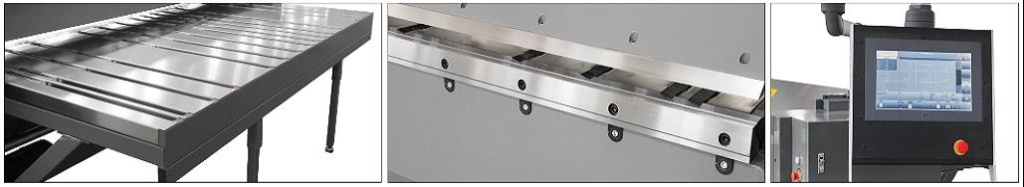

Особенности листогиба Stalex TFM с поворотной гибочной балкой
- Хранение до 2000 программ
- Библиотека профилей с графикой
- Макс. 99 изгибов за программу
- Программируемый радиус изгиба и правильный угол наклона
- Движение заднего упора от ЧПУ (длина 1228мм)
- Задний рабочий стол
- Мощная сварная стальная конструкция для максимальной жёсткости
- Закалённая рабочая часть прижимной и гибочной балок (до 48 HRC)
- Переносная педаль управления для удобства и безопасной работы
- Электронный выключатель на пульте станка и электрошкафу
- Легкость при работе с листовым металлом
- Безопасность оператора (низкое электропотребление), защита от перегрузки
Технические характеристики листогиба Stalex TFM с поворотной гибочной балкой
| Рабочая длина | 3100 мм |
| Макс. толщина листа (для низкоуглеродистой стали) (σв <400 Н/мм2) | 2,0 мм |
| Макс. толщина листа (для нержавеющей стали) | 1,2 мм |
| Программируемый угол гибки | 0 ÷ 135º |
| Ширина гибочной балки | 25 мм |
| Материал и твердость прижимной и гибочной балки |
Сталь GB 45 отечественный аналог - Сталь 45 (конструкционная углеродистая качественная) HRC40-45° |
| * Минимальная ширина гиба | 12,7 мм |
| Высота подъема прижимной планки | 125 мм |
| Макс. расстояние до задней стенки стола | 1228 мм |
| Мин. расстояние до задней стенки стола | 12,7 мм |
| Повторяемость гибки | 0,1 мм |
| Высота рабочего стола (основной нижней балки) | 910 мм |
| Главный двигатель | 3,0 кВт |
| Серводвигатель для заднего упора | 1,5 кВт |
| Зажимной двигатель | 1,1 кВт |
| Габариты в упаковке | 4340х2010х1600 мм |
| Масса нетто/ брутто | 4280 / 4465 кг |
| Производство | Китай |
| Гарантия | 12 месяцев |
| В чём разница между станком с поворотно гибочной балкой с ЧПУ и листогибочным прессом, например W67 / HBM / AD и прочие? |
Это две разные конструкции станков, сравнивать их не совсем корректно. 1) Работать с заготовками на станке с поворотной гибочной балкой - интуитивно более понятно и просто, что влияет на более быстрое обучение сотрудников (если исходить из того, что обе конструкции имеют примерно одинаковые системы ЧПУ). 2) На изделиях с большой длиной и тонколистным материалом, станки с поворотной балкой - более эффективны и более просты в настройке как станка, так и в получении необходимого качества гиба. 3) Электромеханический листогиб имеет некоторые косвенные преимущества перед гидравлической конструкцией. Например: - более широкий температурный диапазон работы, отсутствие работы с гидравлическим маслом, отсутствие подбора специализированных масел при работе станка от +05ºС до +15ºС - более высокая скорость работы - нет необходимости в заливке/доливке/проверке на герметичность (давление) рабочей системы - отсутствие такого понятия как промывка гидравлической системы при смене масла или замены гидравлических патрубков |
| Какой размер минимальной полки между гибочным ножом (балкой) и столом (прижимной балкой)? |

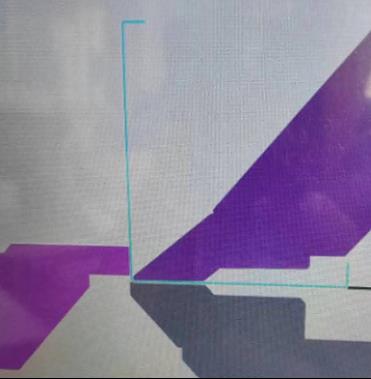

Пример №1
Размеры 8/90/90/8мм |
| Какие минимальные размеры возможно получать на данном станке? |

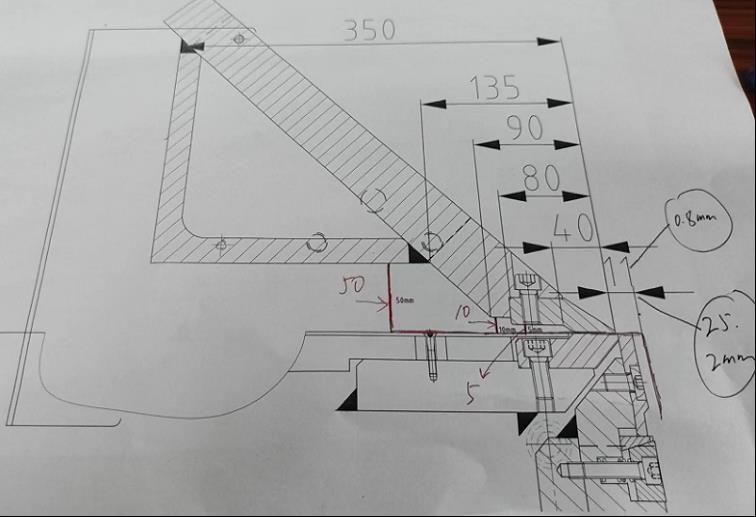

Пример №2 (профиль станка)
При высоте полки 50мм внутри станка – рабочая длина от 135мм и далее, при высоте полки более 50мм внутри станка – рабочая длина должна от 350мм. При высоте полки 10мм внутри станка – рабочая длина от 82мм и далее. При высоте полки 5мм внутри станка – рабочая длина от 40мм и далее. При работе с толщиной листа 2мм (сталь) – минимальная полка гибки составит 25мм. При работе с толщиной листа 0,8мм (сталь) – минимальная полка гибки составит 11мм. Минимальная полка менее 25мм, возможно только по краям изделия (т.е. крайние гибы заготовки) – это обусловлено тем что ширина гибочной балки равна 25мм (т.е. минимальная полка в середине изделия-профиля возможна только 25мм) |

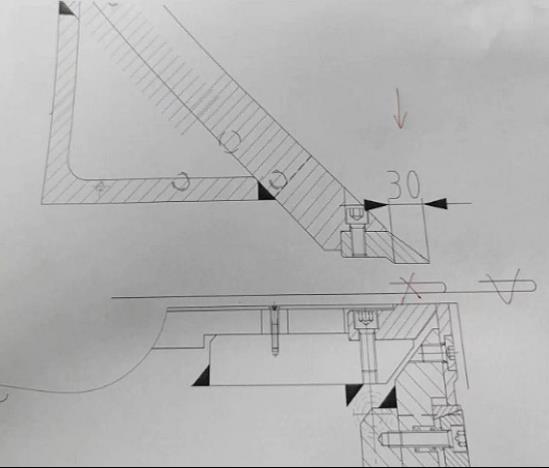

| Какая ширина прижимного стола (прижимной балки)? |
Пример №3
Ширина контакта прижимной балки – 30мм |

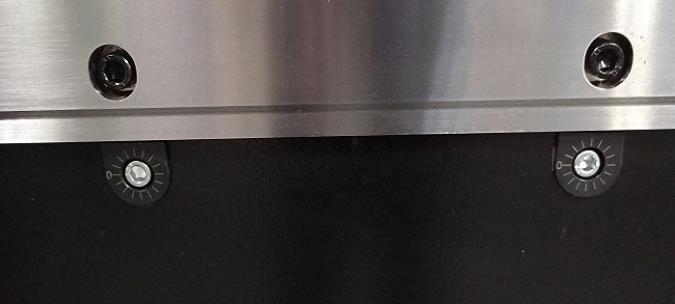

| Как регулировки гибочный нож (балка)? |
Пример №4
|
.png)
