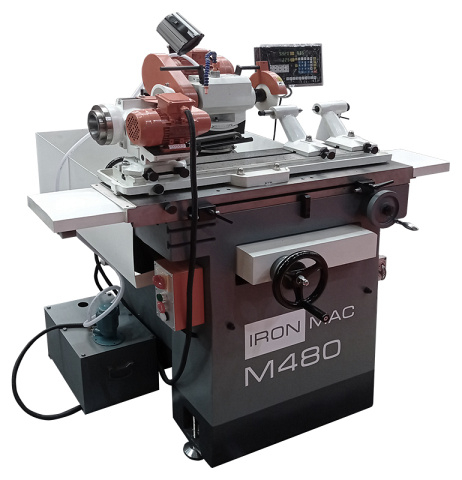

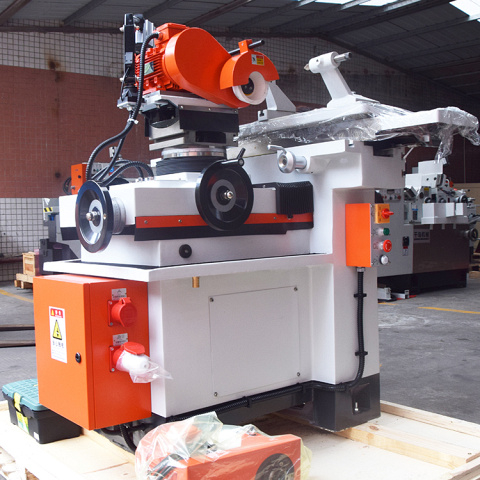

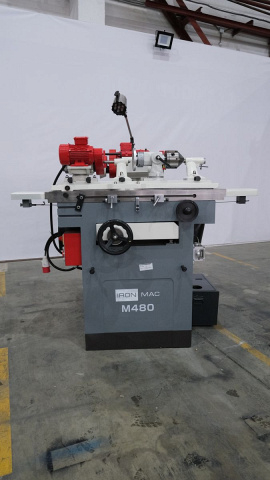

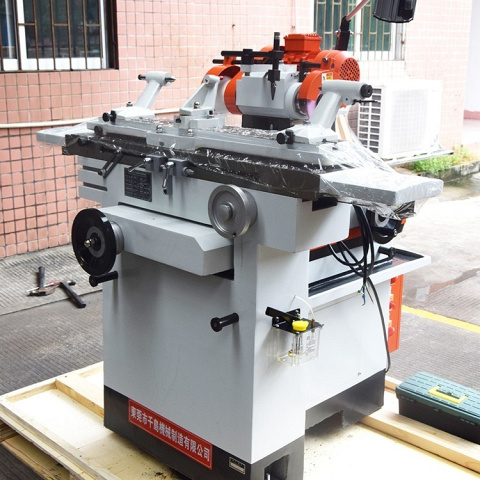

Станок заточной универсальный IRONMAC M480
(голосов 763)
Артикул: 9517557m480
Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 230 мм.
Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)
ОБЛАСТЬ ПРИМЕНЕНИЯ IRONMAC M480
Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
- фрезерный инструмент (концевые фрезы с плоским торцем, торцевыефрезы, насадные дисковые фрезы);
- токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
- сверлильный инструмент (сверла, центровочные сверла, ступенчатыесверла, развертки, зенкеры, зенковки, цековки);
- зуборезный инструмент (червячные и модульные фрезы, долбяки);
- резьбонарезной инструмент (метчики прямые и спиральные).
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
СХЕМА ОБРАБОТКИ IRONMAC M480
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ IRONMAC M480

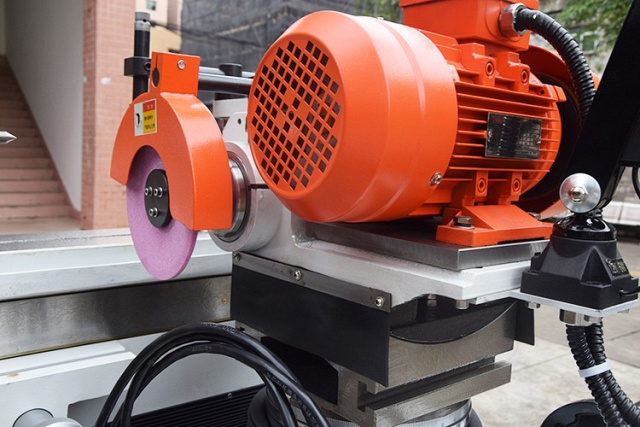

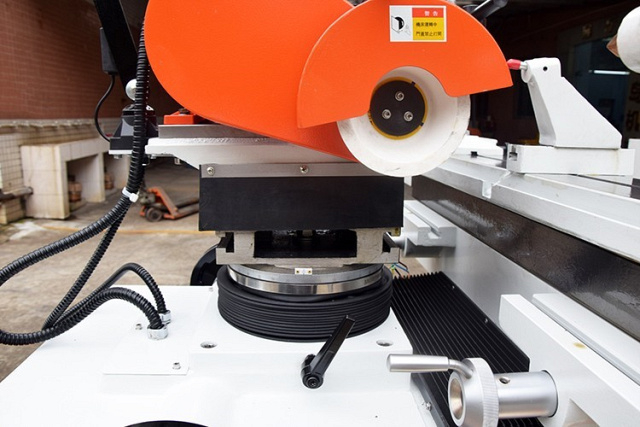

| Рама шлифовального диска Конструкция рамы шлифовального диска подвижная, можно производить регулировку в двумерном пространстве. |
|

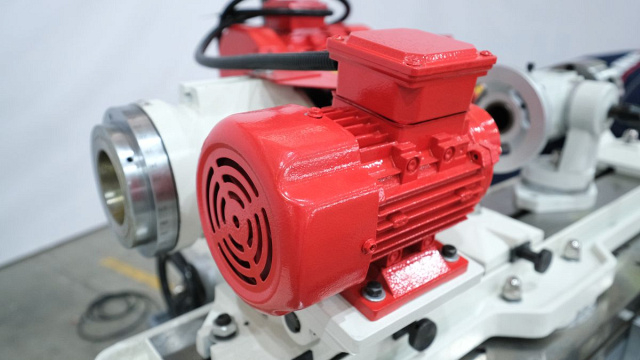

| Передняя бабка Может вращаться в двух направлениях. |
|

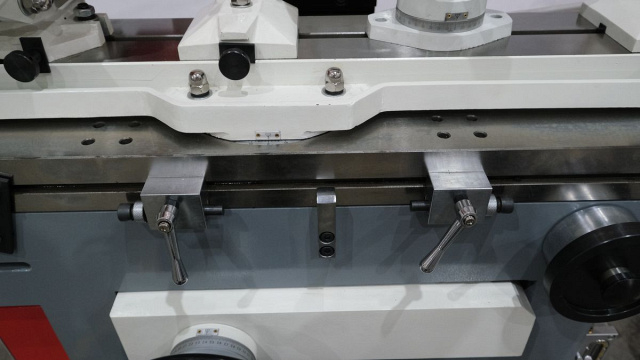

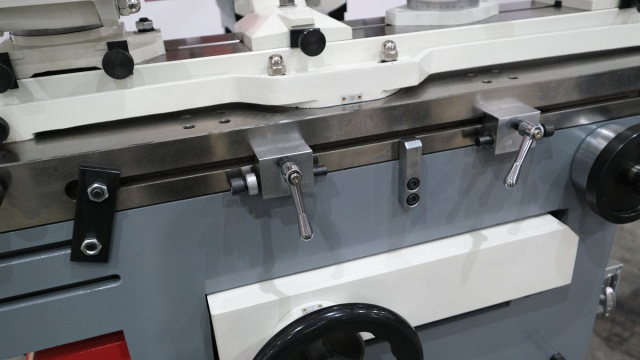

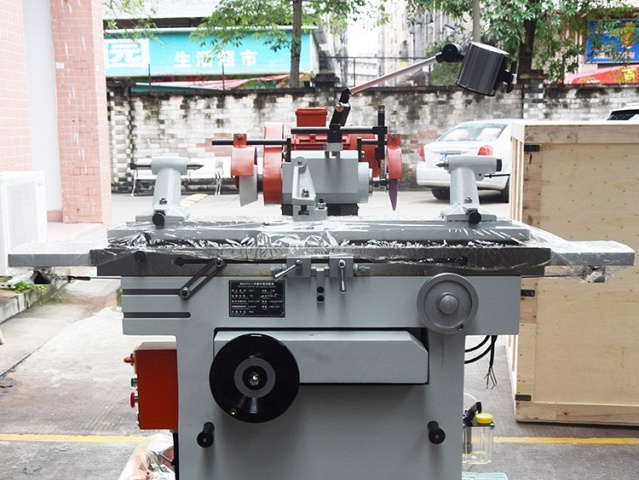

| Рабочий стол Поддерживается линейными направляющими. |
КОМПЛЕКТАЦИЯ IRONMAC M480
Стандартная
Дополнительная
 |
50K Устройство для заточки сверл Ø 2 - 32 мм Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика). Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3. |
 |
50RQ Устройство для заточки концевых фрез с плоским торцем Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки. |
 |
50S Устройство с электроприводом и 3-х кулачковым патроном Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования. |
 |
50HC Устройство для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонние) А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням. |
 |
50D Устройство для заточки концевых фрез с плоским торцем Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ф3-30мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E. |
 |
50Q Устройство для заточки ружейных сверл Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм. |
 |
50R Устройство для заточки концевых фрез с плоским и радиусным торцем, шаровых и радиусных резцов Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге. |
 |
Устройство цифровой индикации (УЦИ) Позволяет производить отчет линейных перемещений по осям X и Y. Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки. |
 |

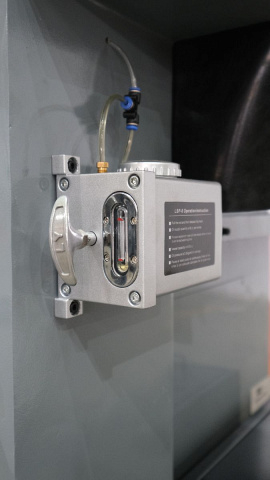

Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
 |
Зажимная гильза для резьбовой цанги |
 |
Прецизионный упор для заточки концевой фрезы с радиусным торцем Поставляется в комплекте с устройством 50R. |
 |
Набор резьбовых цанг (тип 5C) Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм). Другие размеры цанг свыше 6 мм по отдельному согласованию. |
 |
Резьбовая цанга (тип 5C) Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию. |
 |
Оправка MT4 для заточки насадных фрез Для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы). |
 |
Подставка для станка (тумба) Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью. |
 |
Высокоточное видеоустройство С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки. |
 |
Керамический (абразивный) круг чашечный Ø125 мм Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
 |
Алмазные и эльборовые (боразоновые) круги Алмазные кругиприменяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе. Эльборовые (боразоновые) кругипредназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе. |
Технические характеристики IRONMAC M480
| Характеристика | Значение |
|---|---|
| Диаметр хвостовика концевого инструмента, мм | 4 - 25 |
| Макс. размер насадных фрез, мм | 250 x 400 |
| Макс. наружный диаметр насадного инструмента, мм | 250 |
| Продольное перемещение заточного стола (ось X), мм | 480 |
| Поперечное перемещение заточного стола (ось Y), мм | 250 |
| Вертикальное перемещение заточного узла (ось Z), мм | 270 |
| Макс. диаметр шлифовального круга, мм | 150 |
| Макс. диаметр фрезы, мм | 250 |
| Макс. диаметр сверл, мм | 25 |
| Макс. длина фрезы, мм | 400 |
| Макс. расстояние между центрами, мм | 700 |
| Макс. диаметр обработки, мм | 250 |
| Мин. диаметр цанги, мм | 4 |
| Макс. диаметр цанги, мм | 25 |
| Макс. угол спирали, ° | ± 45 |
| Угол наклона шлифовального круга (от горизонтальной оси), ° | ± 45 |
| Наклон заточного узла, ° | 360 |
| Мощность электродвигателя шлифовального круга, кВт | 0,85 / 1,1 |
| Размеры шлифовального круга, мм | 150 x 32 |
| Частота вращения шлифовального круга, об/мин | 3010 / 6010 |
| Напряжение, В | 380 |
| Длина, мм | 1650 |
| Ширина, мм | 1150 |
| Высота, мм | 1500 |
| Вес, кг | 950 |
| Заказать | В наличии |
