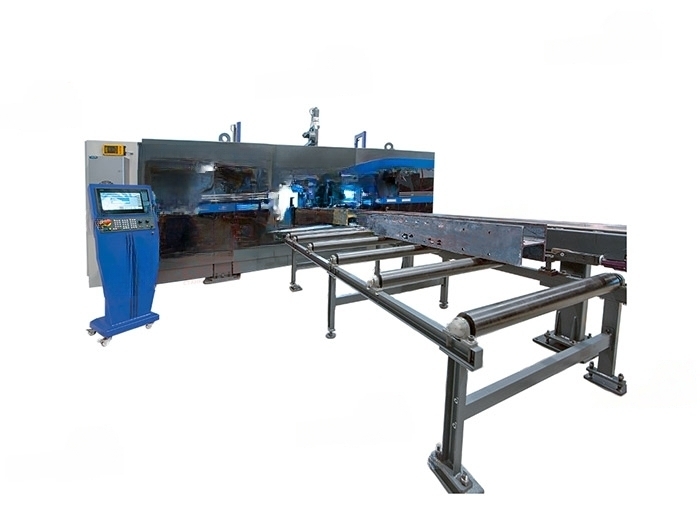

Сверлильная 10-осевая линия B3DL 1200 с ЧПУ
Артикул: mos2547422

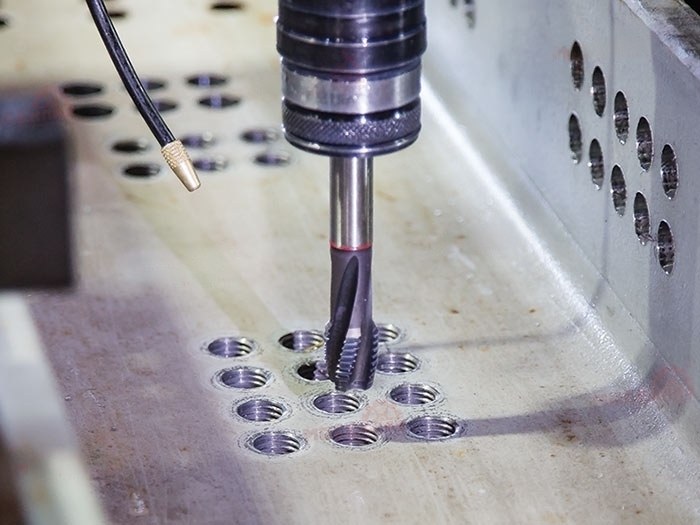

• Сверлильная 10-осевая линия B3DL 1200 с ЧПУ предназначена для точного сверления с трёх сторон в диапазоне от 10 до 40 мм, а также для нарезания резьбы, фрезерования, зенкования, маркировки;
• Имеет прочную стальную конструкцию. Качественные компоненты от известных производителей (например, Mitsubishi и Siemens) обеспечивают высокую надежность станка. Движение изделия: серводвигатель + планетарный редуктор. Мощность привода каждой оси 22 кВт;

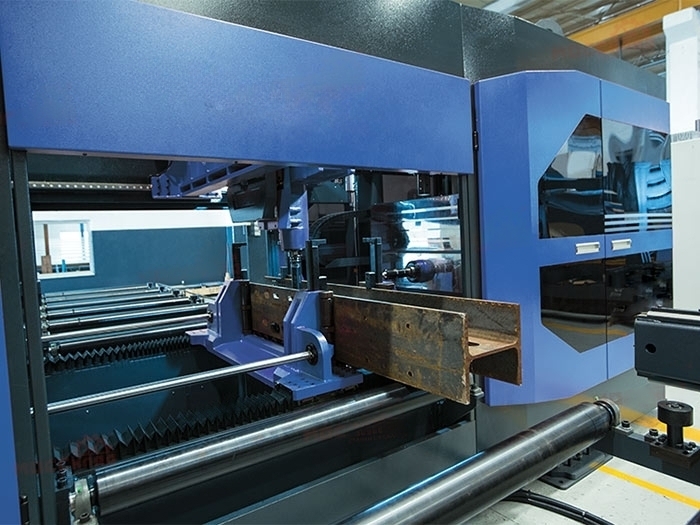

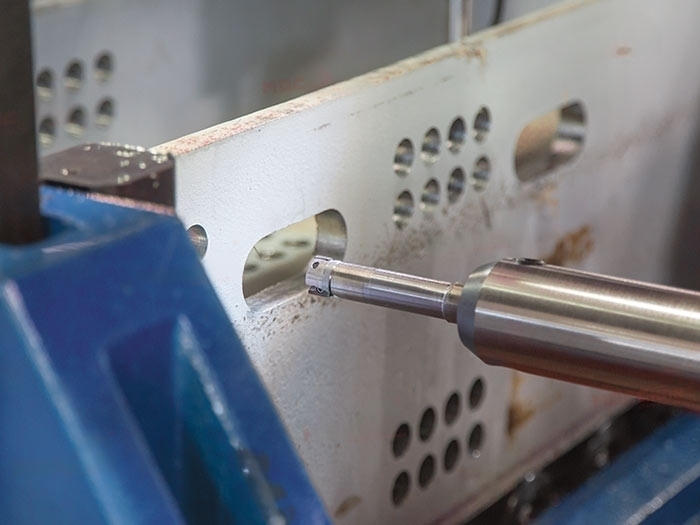

• Сверлильная линия оснащена 3 независимыми шпинделями: 1 вертикальным и 2 горизонтальными, благодаря чему можно выполнять сверление одновременно с трех сторон. Для каждого шпинделя установлена система автоматической смены инструмента на 4 позиции;

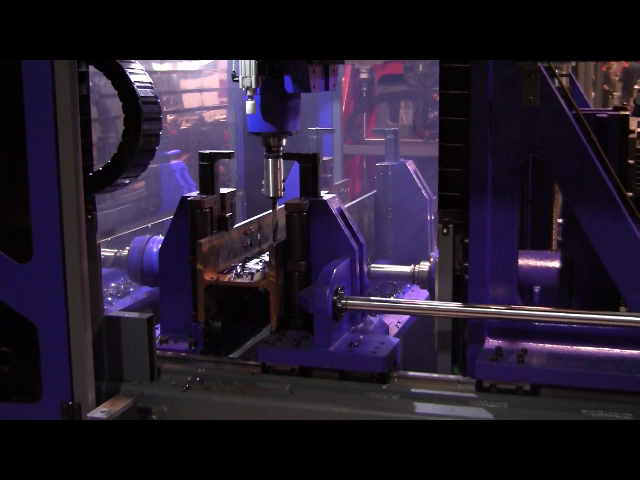

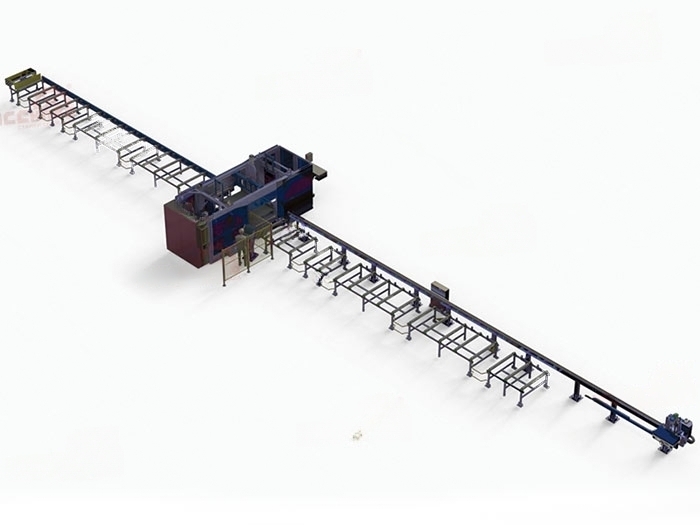

• Процесс работы на станке осуществляется следующим образом: материал для сверления помещают на входной конвейер (12 м) затем заготовка с помощью подающего устройства перемещается в зону сверления, лазерная установка автоматически задает начальную позицию и начинается процесс обработки материала. После этого обработанный материал перемещается на выходной конвейер (нагрузка на конвейер — 600 кг/м).
• Профиль может обрабатываться без продвижения балки на длину в 500 мм. Например, при диаметре отверстий 10 мм и расстоянии между ними 40 мм, шпиндель способен просверлить 12 отверстий без перемещения балки. Это позволяет существенно экономить время на проведение сверлильных операций и повышает ность работы. Опционально сверлильную линию можно оснастить ленточной пилой для распила материала на любую заданную длину и угол (-45° / + 60°). Также опционально возможна установка системы для 3-осевой маркировки.

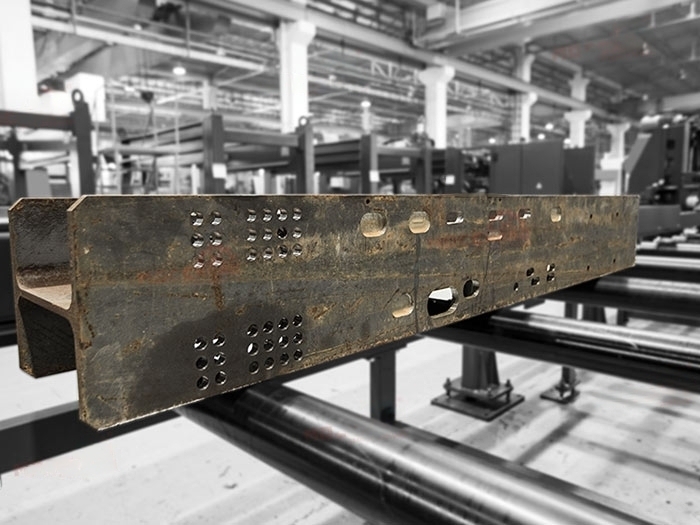

• Сверлильная 10-осевая линия B3DL 1200 с ЧПУ идеально подходит для сверления отверстий в H, I и U профилях или угловых балках;
• Применяется для изготовления стальных конструкций, при строительстве мостов, верфей и в различных областях строительной отрасли.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Bendmak | |
| Код номенклатуры | 53677 |
| Страна- | Турция |
| Максимальный d-сверления, мм | 10 – 40 |
| Нарезание резьбы, мм | М10 – М24 |
| Ширина профиля макс. - мин. | 1200 / 1500 / 1750 – 200 |
| Высота профиля макс. - мин. | 500 / 600 / 600-80 |
| Скорость вращения, об/мин | 10 – 3000 |
| Крутящий момент, Н*м | 280 |
| Конус шпинделя | BT 40 |
| Количество шпинделей, шт. | 3 |
| Длина, мм | 7000 |
| Ширина, мм | 2400 |
| Высота, мм | 3200 |
| Вес, кг | 13000 |
| Система ЧПУ | Mitsubishi / Siemens |
