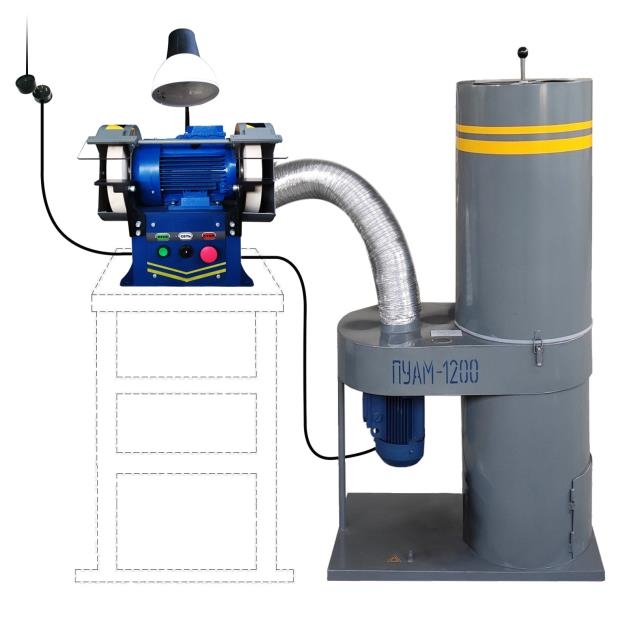

Станок точильно-шлифовальный ТШ-1ДБ-П
Артикул: ros ТШ-1ДБ-П
Преимущества станка точильно-шлифовального ТШ-1ДБ-П:
- Высокая производительность
- Надежность и долговечность
- Простота в использовании
- Высокое качество обработки деталей
Особенности станка точильно-шлифовального тш-1дб-п:
- Мощность: 5 кВт
- Диаметр шлифовального круга: 250 мм
- Рабочая поверхность: 600x300 мм
- Количество оборотов шпинделя: 2800 об/мин
Назначение станка точильно-шлифовального тш-1дб-п:
Станок точильно-шлифовальный ТШ-1ДБ-П предназначен для точения и шлифования металлических деталей различной сложности.
Сферы применения станка точильно-шлифовального тш-1дб-п:
- Машиностроение
- Авиационная промышленность
- Автомобильная промышленность
- Производство инструментов
Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.
Станки точильно-шлифовальные могут использоваться в любой области промышленности для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.
Станки точильно-шлифовальные изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Эксплуатация станков допускается в закрытых помещениях при температуре окружающего воздуха от +5°С до +40°С и относительной влажности не более 75%.
Станки точильно-шлифовальные изготавливаются по ТУ 3813-006-22736285-2008 и соответствуют ГОСТ 12.3.028-82, ГОСТ 12.2.009, ГОСТ Р 50786, ГОСТ Р ЕН 13218.
В комплект поставки входят круги шлифовальные (2 шт.), светильник.
Обозначения маркировки новой модификации станков серии тш
- Р — Вращение кругов на валу происходит от двигателя через клиноременную передачу
- Д — Круги установлены непосредственно на валу двигателя
- Б — На станок установлен концевой выключатель для блокировки двигателя при поднятии защитного экрана
- П — Станок поставляется совместно с пылеулавливающим агрегатом ПУАМ
Преимущества
- Эргономичная конструкция.
- Регулировка упоров в горизонтальном и вертикальном положении.
- Установлены съемные металлические емкости для воды, предназначенные для охлаждения обрабатываемых заготовок.
- Все станки серии ТШ оборудованы светильниками с гибкой ножкой, питание которых происходит от электросети на 24В, что соответствует требованиям Технике Безопасностии.
- Предусмотрены выходные патрубки в защитных кожухах станка для подключения вытяжной вентиляции и отвода пыли.
Станки точильно-шлифовальные двухсторонние серии ТШ предназначены для обработки изделий из металлических и неметаллических материалов при помощи абразивных кругов.
Комплект поставки
- Станок в сборе
- Круг шлифовальный 250х40х76 — 2 шт.
- Концевой выключатель
- Разъем «Вилка-Розетка»
- Светильник с гибкой ножкой (напряжение 24В)
- Паспорт
Технические характеристики тш-1дб с блокировкой
| Характеристика | Значение |
|---|---|
| Концевой выключатель | есть |
| Устанавливаемые шлифовальные круги, шт | |
| - количество кругов | 2 |
| - наибольший наружный диаметр, мм | 250 |
| - ширина, мм | 40 |
| - посадочный диаметр , мм | 76 |
| Расстояние между шлифовальными кругами по осям, мм | 358 |
| Окружная скорость при максимальном диаметре шлифов. круга м/с, не более | 19.6 |
| Частота вращения шпинделя, об/мин | 1500 |
| Род тока питающей цепи | Переменный трехфазный, 380В, 50 Гц |
| Электродвигатель привода | |
| - мощность, квт | 2.2 |
| - число оборотов, об/мин | 1500 |
| Габаритные размеры (д х ш х в), мм | 475х440х500 |
| Масса, кг | 69 |
| Исполнение | Вращение кругов от электродвигателя |
Пылеулавливающий агрегат ПУАМ технические характеристики
Пылеулавливающий агрегат пуам
Применение
Пылеулавливающий агрегат предназначен для промышленного использования, для удаления и очистки воздуха от промышленной пыли, образующейся при работе заточных, шлифовальных станков.
Особенности
- В холодное время года тёплый воздух остаётся в помещении;
- Не требует специально оборудованного места;
- Простота при подготовке к работе и обслуживании;
- Устойчивая конструкция;
- Малошумное устройство.
| Производительность | 1200 м3/час |
| Количество лопастей крыльчатки | 6 шт |
| Степень очистки, не менее | 99% |
| Средний медианный размер улавливаемых частиц | 10 мкм |
| Диаметр входа в вентилятор | 120 мм |
| Площадь фильтрования | 1,22 м |
| Корректированный уровень звуковой мощности, не более | 80 Дб |
Электродвигатель:
| Номинальная мощность | 1,1 кВт |
| Частота вращения ротора | 2870 об/мин |
| Напряжение | 380 В |
| Частота | 50 Гц |
Габариты
| Длина | 785 мм |
| Ширина | 415 мм |
| Высота | 1295 мм |
| Масса | 55 кг |
.png)
