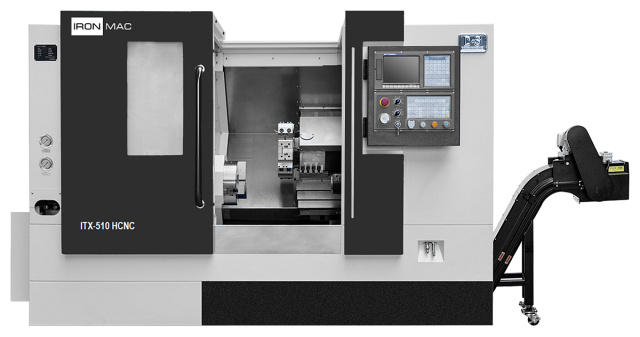

Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC и ITX-510 HCNC
(голосов 763)
Артикул: kam9669358
Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.
* Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.
На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как:
- Обработка наружных, внутренних цилиндрических и конических поверхностей;
- Сверление, зенкерование, развёртывание отверстий;
- Вытачивание на поверхности канавок разной конфигурации;
- Нарезание наружной и внутренней резьбы.
Токарные станки с наклонной станиной серии ITX-408 / 510 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.
Машиностроение
Авиационная промышленность
Автомобильная промышленность
Двигателестроение
Преимущества IRONMAC ITX-408 HCNC
- Высокоточный шпиндель 3000 об/мин
- Наклонная станина 45˚ с рёбрами жёсткости
- Роликовые линейные направляющие качения, фирмы HIWIN (Тайвань)
- Система ЧПУ HNC808DiT
Конструктивные особенности IRONMAC ITX-408 HCNC
 |

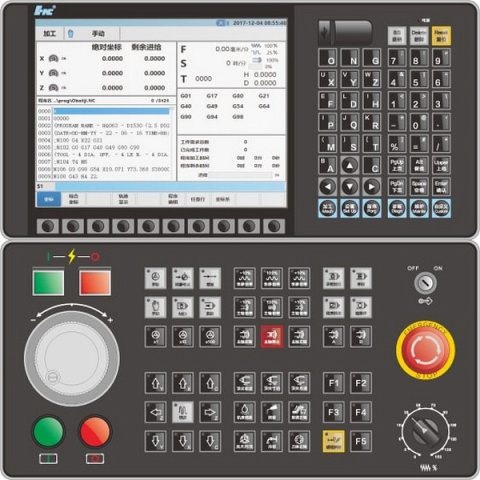

Система ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808DiT:LCD монитор 10,4 дюймов;+2-3 оси управления (память 8G);Внешний модуль ПЛК и ввода-вывода;Поддержка высокоточного кодирования;Поддержка полностью замкнутого контура управления;8000 об/мин высокоскоростное жесткое нарезание резьбы;Поддержка протокола шины NCUC, M3, Ethercat. |
 |
Станина Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы. |
 |
Шпиндель На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери. |
 |

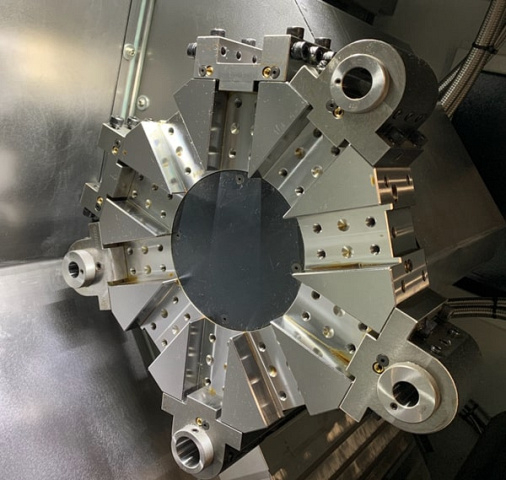

Револьверная голова Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент. |
 |

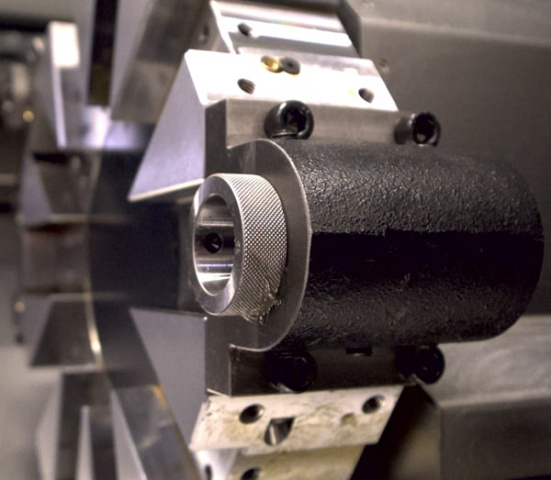

Инструментальные блоки Револьверная голова комплектуетсяOD-инструментальными блоками для наружного точения,ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ. |
 |
Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмыHIWIN(Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью. |
 |
Конвейер для удаления стружки В стандартной комплектации встроен конвейер ленточного типа известного производителяDS(Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки. |
 |
Автоматическая система смазки Автоматическая система смазки фирмыCNP(Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре. |
 |
Гидравлическая станция В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления. |
 |

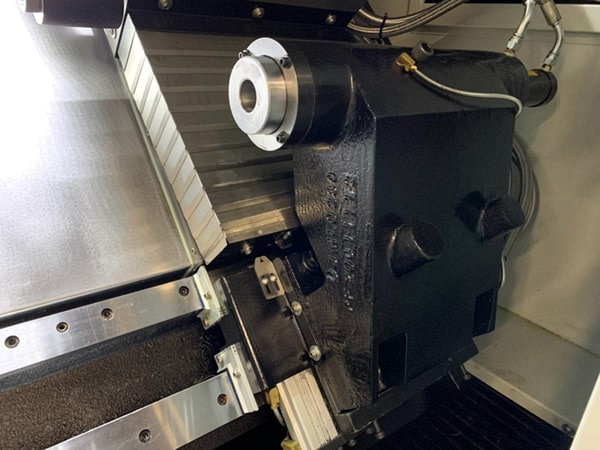

Автоматическая задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.Задняя бабка приводится в движение с помощью каретки револьверной головки. |
Комплектация IRONMAC ITX-408 HCNC
|
HNC808DiT + LCD-монитор 10,4 дюймов |
 |
Роликовые направляющие (Hiwin, Тайвань) |
 |
Гидравлический 3-х кулачковый патрон - 8" (210 мм) |
|
Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань) |
|
Гидравлическая револьверная головка на 8 позиций |
|
Задняя бабка |
 |
Гидравлическая пиноль задней бабки |
 |
Пистолеты подачи воздуха и СОЖ |
|
Конвейер для стружки + корзина |
 |
Полностью закрытая зона обработки |
|
Гидравлическая станция |
 |
Централизованная автоматическая система смазки |
 |
Трехцветная сигнальная лампа |
 |
Электрический шкаф |
