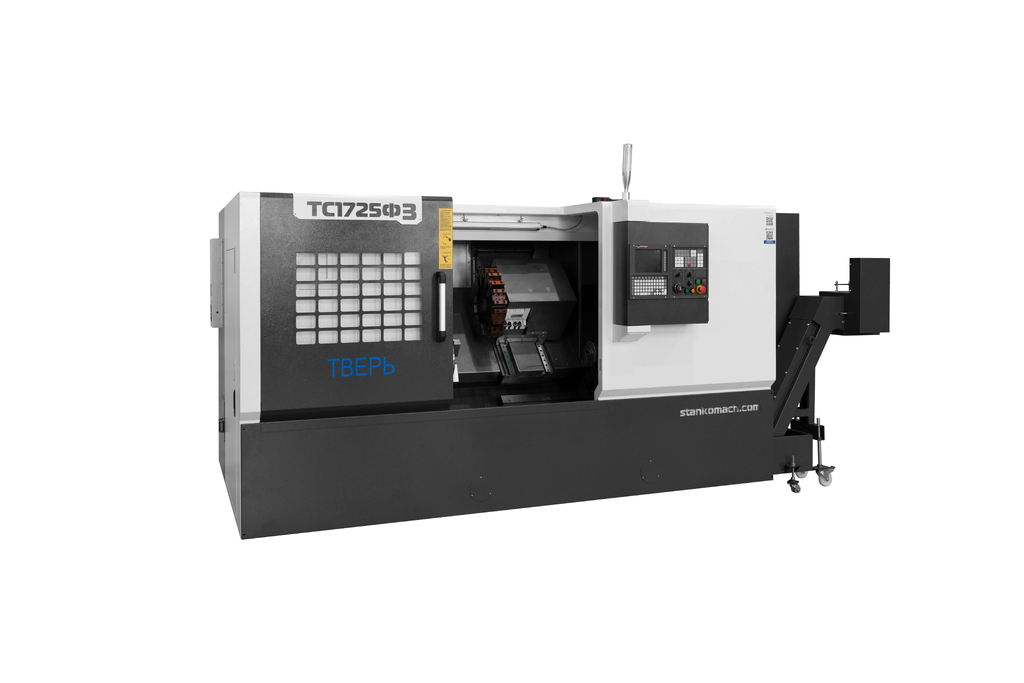

Токарный станок с наклонной станиной ТС1725Ф3
(голосов 763)
Артикул: ts-1725-f3
Токарные станки с наклонной станиной обладают высокой жесткостью и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы. Револьверная головка с увеличенным количеством позиций для режущего инструмента позволяет производить обработку с широким диапазоном технологических режимов. Токарные станки повышенной жесткости применяются во всех областях машиностроения, и в нефтегазовой, автомобильной, авиационной, аэрокосмической промышленности для обработки легких сплавов, легированных, жаропрочных сталей и чугуна.
Ниже представлены примеры изготавливаемых на станке изделий.
 |

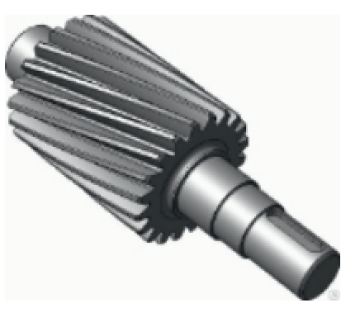

Вал-шестерня Автомобилестроение |
 |
Крепежные изделия Машиностроение |
 |
Подшипник Автомобилестроение |
 |
Фланец Нефтегазовая промышленность |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ станка
| Характеристика | Значение |
|---|---|
| Максимальный диаметр заготовки над станиной, мм | 540 |
| Максимальный диаметр заготовки, обрабатываемый над суппортом, мм | 520 |
| Максимальный диаметр прутка, мм | 75 |
| РМЦ, мм | 1200 |
| Максимальная масса заготовки, кг | 350 (с люнетом) |
| Угол наклона станины, град. | 45 |
| Оси | |
| X/Z, Перемещение, мм | 300/830 |
| Рабочая подача, мм/мин | 15000 |
| X/Z, Диаметр/шаг ШВП, мм | 32/40 шаг 12 |
| X/Z, Мощность электродвигателя, кВт | 1.6 |
| X/Z, Тип направляющих | Качения |
| Точность позиционирования, мкм | ±5 |
| Повторяемость позиционирования, мкм | ±3 |
| Ширина между центрами направляющих осей X/Z, мм | 300/400 |
| Шпиндельная бабка | |
| Диаметр 3-х кулачкового патрона, мм | 250 |
| Частота вращения шпинделя, об/мин. | 50—2600 |
| Диаметр отверстия в шпинделе, мм | 91 (77 с гидропатроном) |
| Торец шпинделя | А2-8 |
| Конус шпинделя | Метрический 90 (1:20) |
| Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м | 236/191 |
| Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт | 18.5/15 |
| Тип электродвигателя шпинделя | Серво |
| Револьверная головка | |
| Число инструментов, шт | 12 (25х25) |
| Тип хвостовика | 25х25 |
| Время смены инструмента на 1 позицию/полная, сек | 0.6/1.5 |
| Задняя бабка | |
| Перемещение задней бабки, мм | 820 |
| Выдвижение пиноли, мм | 120 |
| Диаметр пиноли, мм | 100 |
| Конус пиноли | Морзе 5 |
| Прочее | |
| Номинальный потребляемый ток, А | 55 |
| Система ЧПУ | GSK |
| Тип стружкосборника | Ленточный |
| Емкость бака СОЖ, л | 150 |
| Емкость бака гидростанции, л | 83 |
| Масса нетто, кг | 5430 |
| Масса брутто, кг | 5730 |
| Габаритные размеры (ДхШхВ), мм | 4000х2100х2100 |
| Состояние для транспортировки | Станок в собранном виде, приставное оборудование упаковано отдельно |
| Примечание | Габаритные размеры указаны без открытых дверей и приставного оборудования |
Комплект поставки станка
- Система ЧПУ GSK
- 3-х кулачковый гидравлический патрон 250 мм с проходным отверстием
- Задняя бабка
- Пластинчатый стружкосборник, тележка
- 12-ти позиционная револьверная голова
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Педали управления патроном и пинолью
- Набор инструментов для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
Дополнительные опции
 |
Барфидер УАПП5-55 Устройство автоматической подачи прутка, загрузчик для токарных станков |
 |
Трехфазный стабилизатор напряжения Защита электрооборудование станка от поломок, позволяет не прерывать производственный процесс |
 |

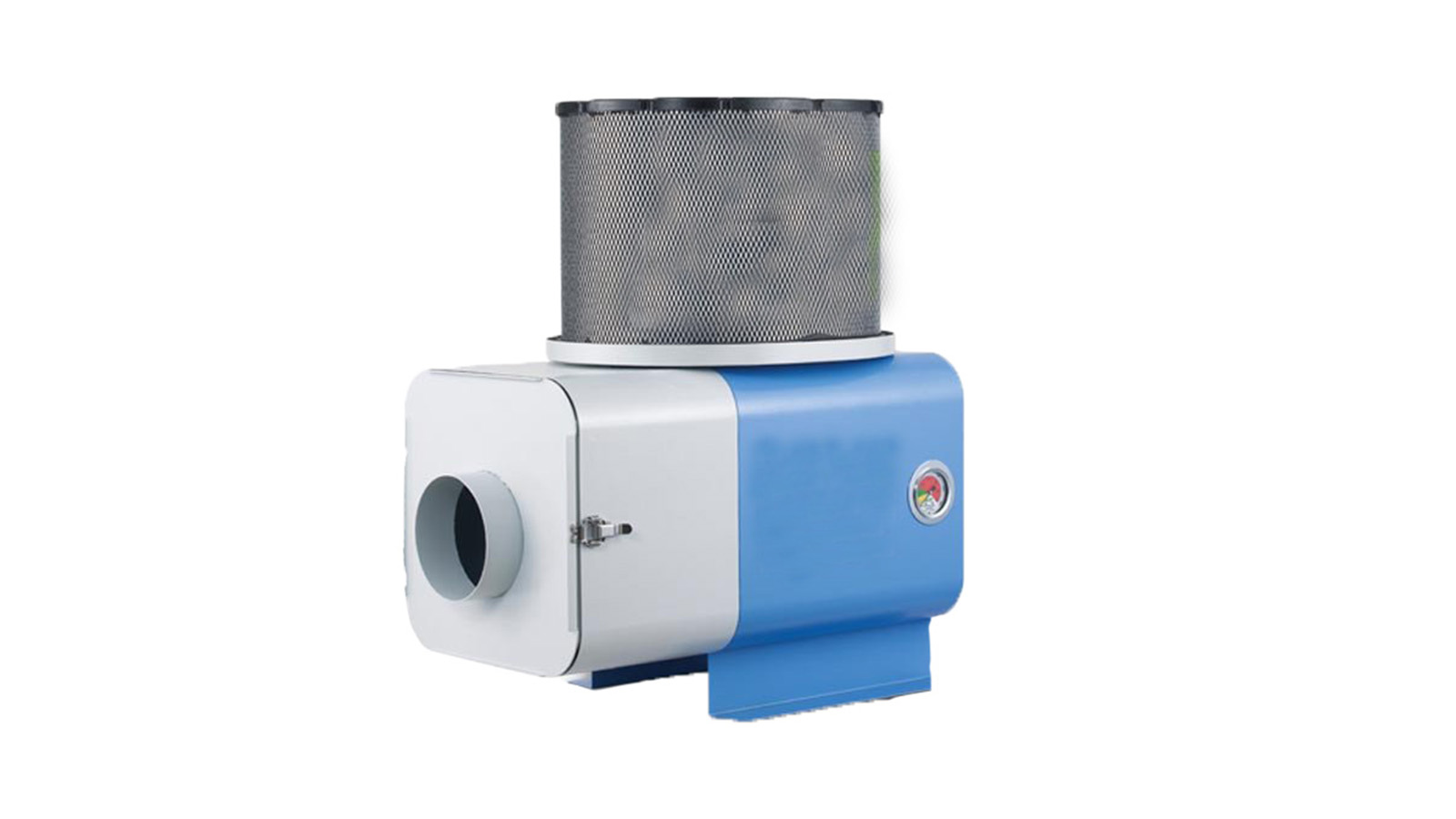

Система аспирации масляного тумана Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе станков |
 |

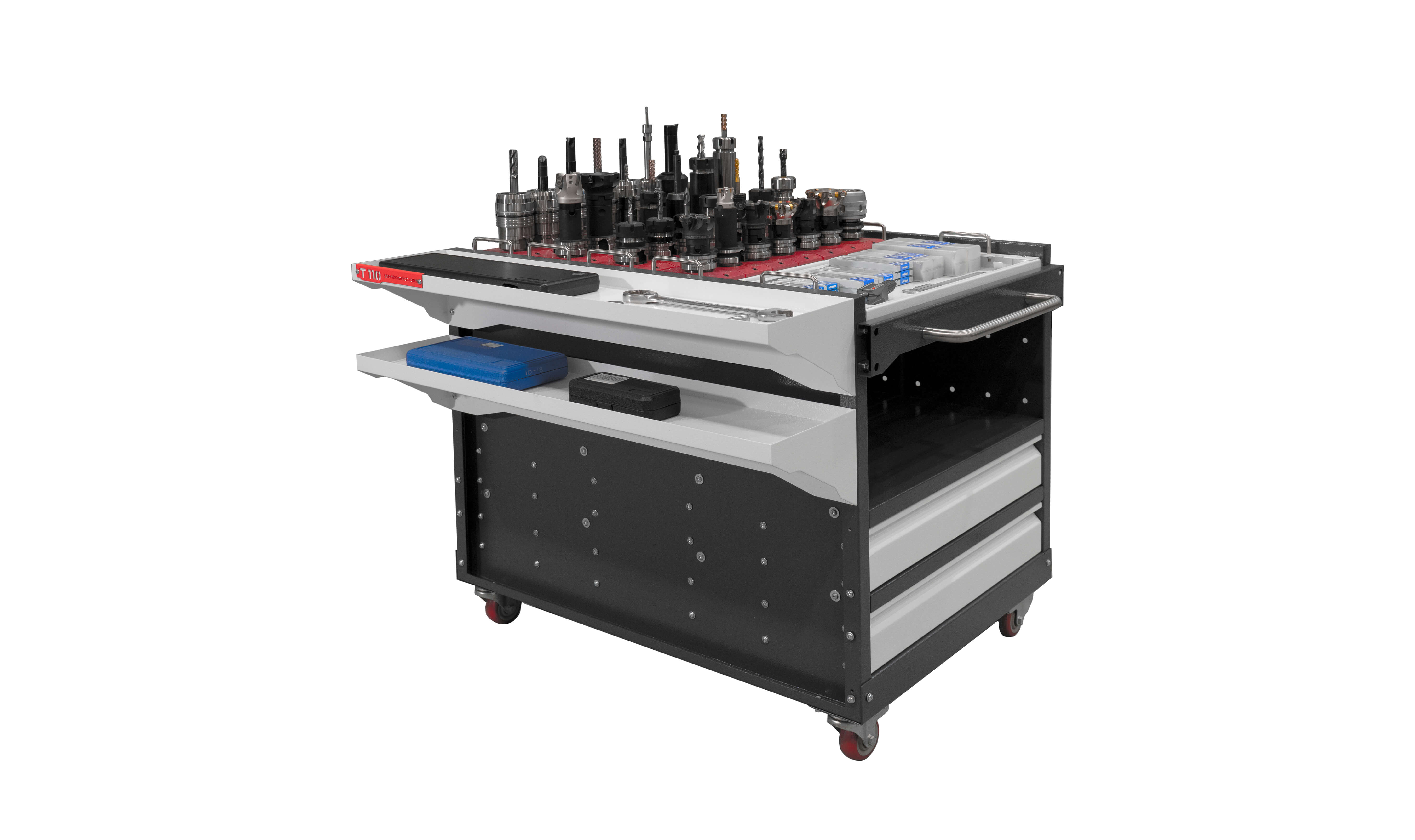

Инструментальные тумбы Многофункциональные станочные тележки для хранения инструмента |
